订购代码
331- C 4 S J 口 口- L
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
象征 | 内容 |
① | 331系列 |
② 功能 | C：常闭（NC），O：常开（NO） |
③ 电压 | 4：DC24V，2：DC12V，6：DC6V， A：AC24V，T：特殊电压 |
④ Socket连接方式 | Z：90直角型、S：180卧式、C： 插入式 M：插入螺母型（可安装插入测试） X：直接引线型 |
⑤ 电路板类型 | 空白：不带电路板，P：带二路指示灯 G：带灯带过压保护电路，J：带节能模板 |
⑥ 接线长度 | 空白：无接线，A：电缆长度125mm B：电缆长度300mm，C：特殊要求 |
⑦ 插头式 | 空白：无插头、1：A1、2：A2、3：A3、4：A4、5：A5、6：A6、7：A7、8：A8、9：A9 |
数据表
阀位功能 | 两位三通，常闭（NC）或常开（NO） | 工作压力 | 0-6bar(NO), 0-7bar(NC), 0-10bar(NC或NO) |
操作方法 | 隔断 | 介质和环境温度 | -5℃~50℃（但不结冰） |
安装方法 | 免费安装 | 工作介质 | 过滤后的压缩空气（过滤等级符合IS08573-15.4.4）或惰性气体 |
孔口尺寸 | 1.3mm、1.5mm、2.0mm （大流量）、1.0mm（小功率或压力10bar） | 响应时间 | 打开<10ms，关闭<12ms |
电压 | DC6V、DC12V、DC24V、AC24V（或其他电压） | 工作周期 | 100%连续运行 |
电压容差 | ±10% | 电气连接 | 插座或直接引线 |
功耗 | 2.3W、1.8W、0.5W（特殊功率可定制） | IP等级 | IP50、IP65（直接引线型） |

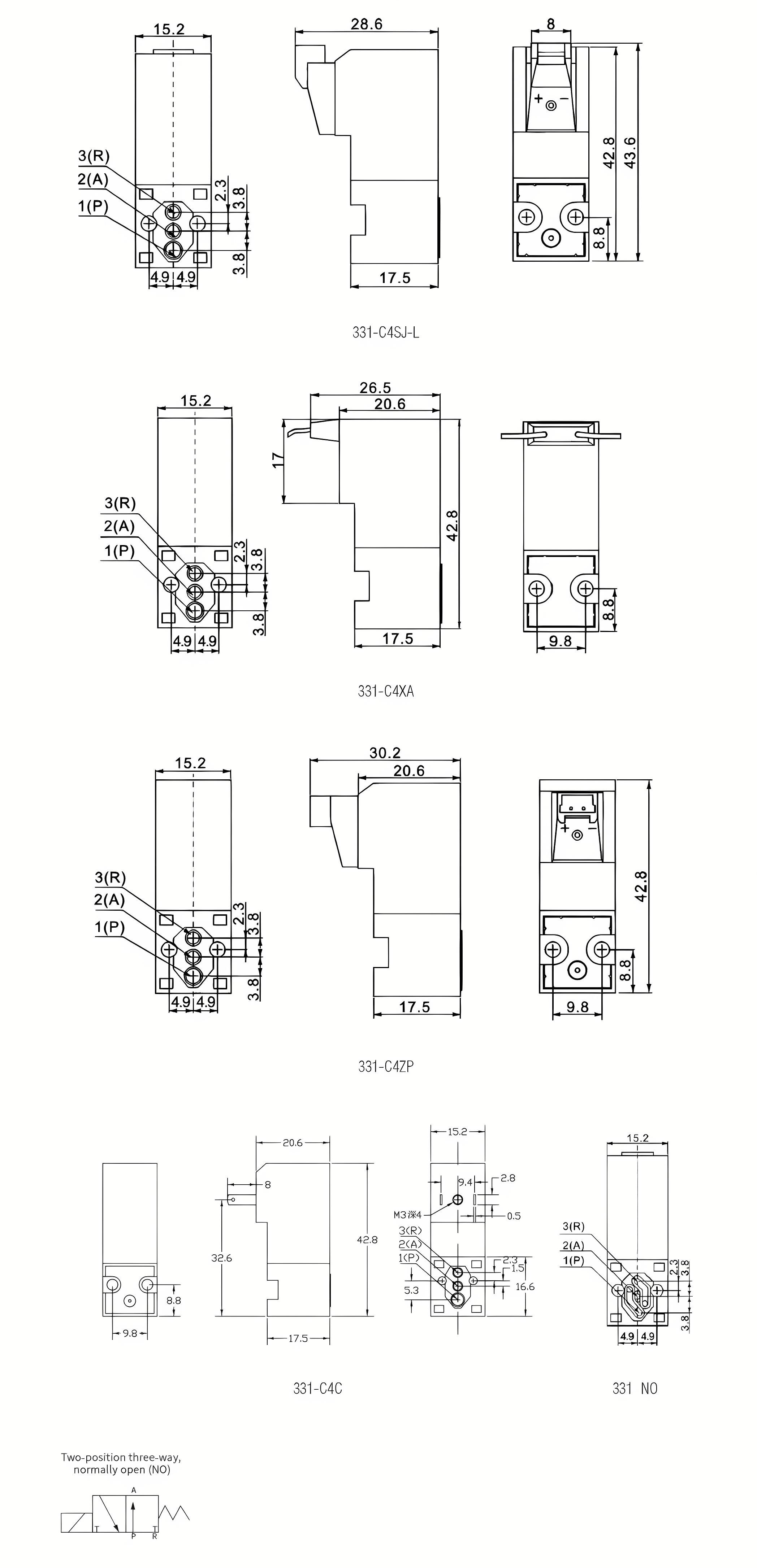

结构
