| 套接字连接方式： | |
|---|---|

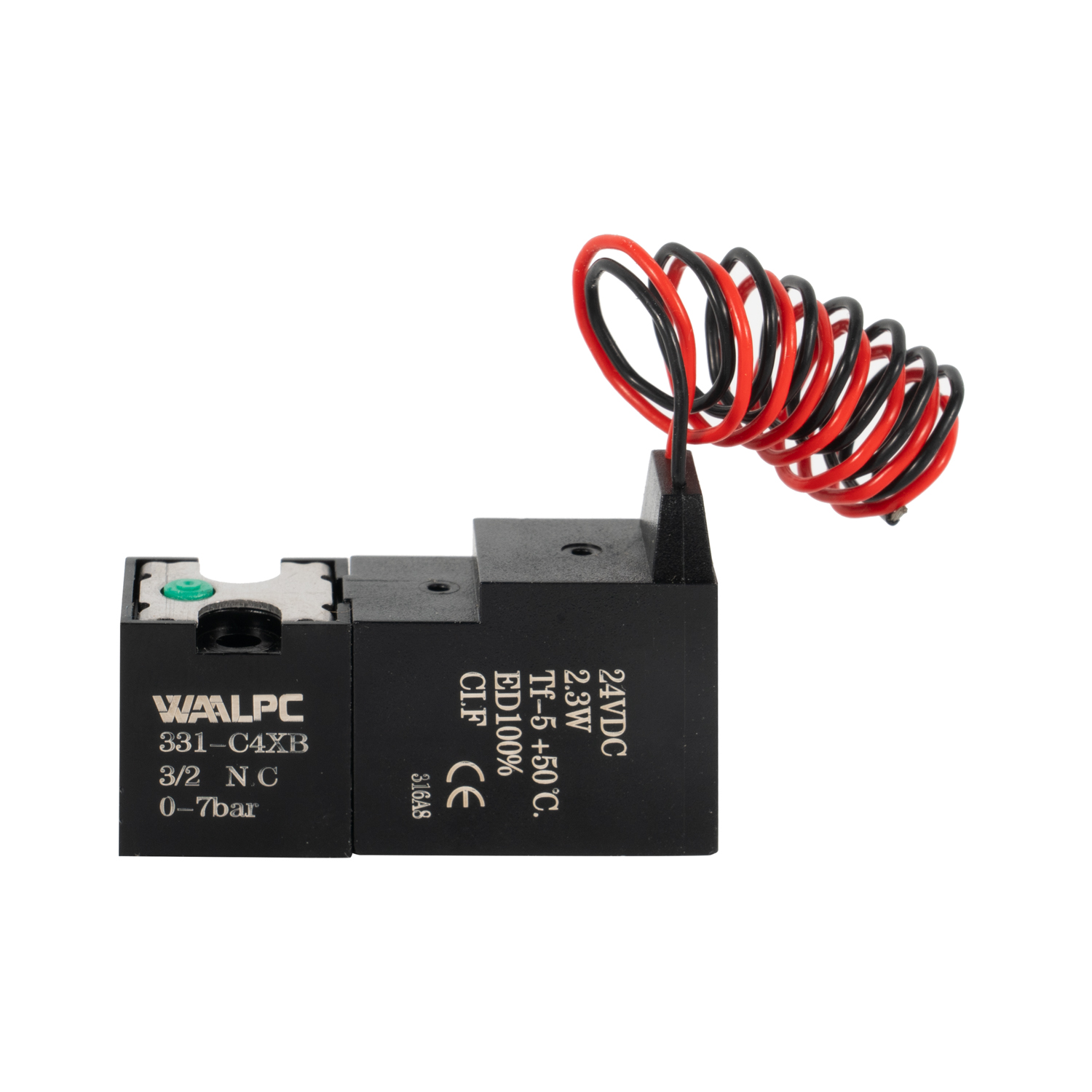

331-C4XB
WAALPC
8481804090
产品优势
| 1.飞行员导向方式：内部飞行员或外部飞行员。 12、 功耗低、体积小、频率高、工作寿命长，可工作5000万次以上。 |
应用领域
工业生产
自动化设备
机械设备
食品工业
医疗保健
电子行业
纺织机械
包装机械
订购代码
331- C 4 S J 口 口- L
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
象征 | 内容 |
① | 331系列 |
② 功能 | C：常 闭 （NC），O：常开（NO） |
③ 电压 | 4：DC24V，2：DC12V，6：DC6V， A： AC24V，T：特殊电压 |
④ Socket连接方式 | Z：90 直角 型、S： 180 卧式 、C： 插入 式 M：插入螺母 型（可安装插入 测试 ） X ： 直接引线 型 |
⑤ 电路板类型 | 空白： 不带 电路 板，P： 带二路 指示灯 G ： 带灯 带 过压保护电路， J ：带节能模板 |
⑥ 接线长度 | 空白：无 接线，A： 电缆 长度125mm B： 电缆 长度 300mm，C：特殊 要求 |
⑦ 插头 式 | 空白：无插头、1： A1、2：A2、3：A3、4：A4、5：A5、6： A6、7：A7、8：A8、9：A9 |
数据表
阀位功能 | 二位 三通，常闭 (NC) 或常开 (NO) | 工作压力 | 0-6bar(NO), 0-7bar(NC), 0-10bar(NC或NO) |
操作方法 | 隔断 | 介质 和环境温度 | -5℃~50℃ （但不 结冰） |
安装方法 | 免费安装 | 工作介质 | 过滤 压缩空气 （等级 过滤符合IS08573-15.4.4) 或惰性气体 |
孔口尺寸 | 1.3mm、1.5mm、2.0mm （大流量）、 1.0mm（小功率或压力 10巴） | 响应时间 | 打开 <10ms，关闭<12ms |
电压 | DC6V、DC12V、DC24V、AC24V（或 其他电压） | 工作周期 | 100% 连续运行 |
电压容差 | ±10% | 电气连接 | 插座或直接 引线 |
功耗 | 2.3W、1.8W、0.5W（特殊功率 可定制） | IP等级 | IP50、IP65（直接 引线 型） |

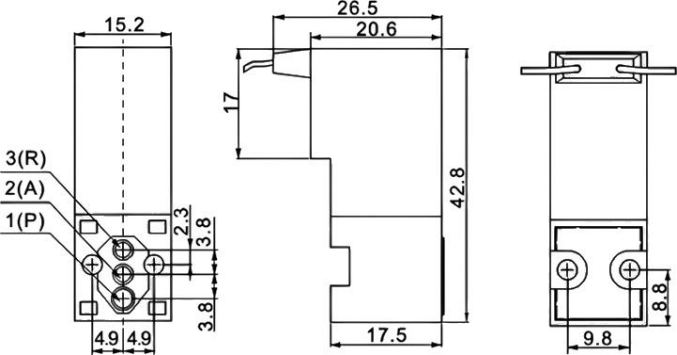

结构
