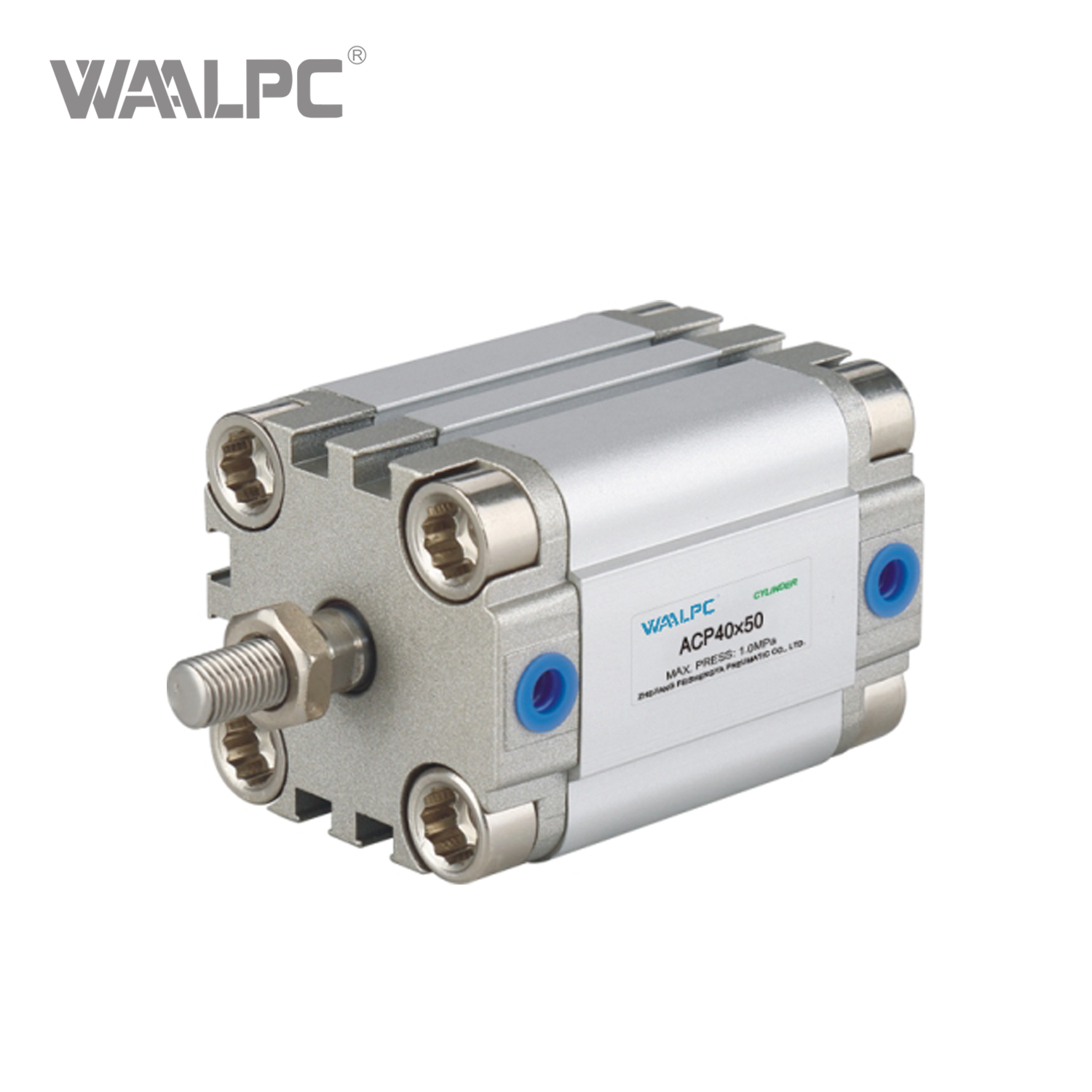

1. 节省空间的设计: 其紧凑的结构大大节省了安装空间。
2、 耐用寿命长: 缸筒经过精密加工,并经过硬质阳极氧化处理,耐磨耐用。
3、 传感器安装方便: 缸体四周设有磁性开关凹槽,方便安装位置反馈传感器。
4、 高效密封: 活塞采用特殊的双向密封结构,结构紧凑,并具有储油功能,运行更顺畅。
5. 多功能安装: 提供多种安装配件,为不同的应用设置提供灵活性。

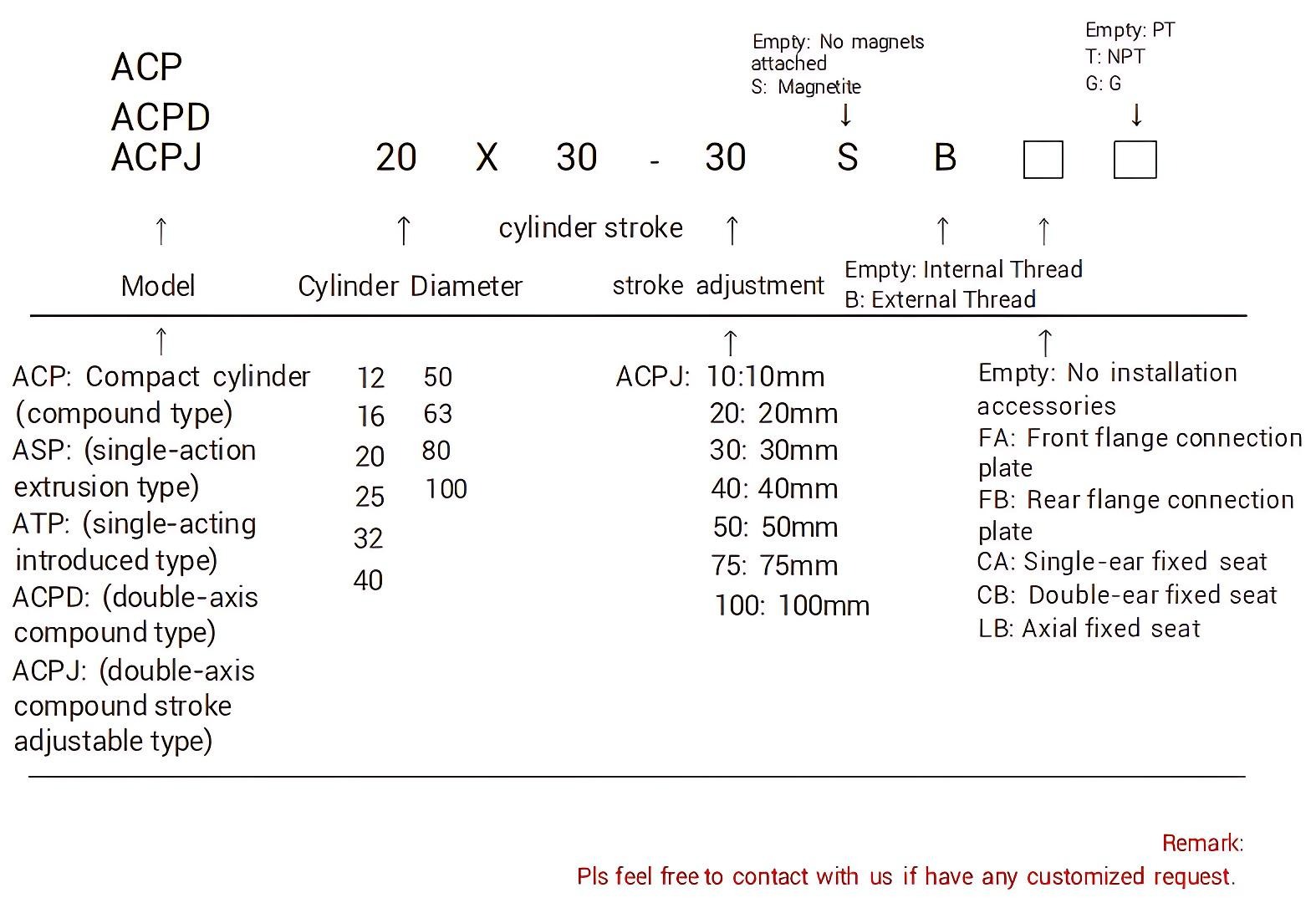

订购代码

规格
内径(毫米) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 动作模式 | 复合型、单作用挤出型、单作用引入型 | |||||||||
| 工作压力范围 | 复合型: 0.15-1.0MPa(22-145Psi)(1.0-10.0bar); 单动式: 0.2-1.0MPa(28-145Psi)(2.0-10.0bar) | |||||||||
| 抗压性 | 1.5MPa(215Psi)(15巴) | |||||||||
| 工作温度范围 | -20-70℃ | |||||||||
| 使用率范围 | 复合型:30-500mm/s;单动式:50-500mm/s | |||||||||
| 缓冲器类型 | 防撞垫 | |||||||||
| 管道连接直径 | M5x0.8 | G1/8 | G1/4 | |||||||
气缸行程
| 内径(毫米) | 标准行程(mm) | 最大行程 | 最小行程 | |
12 16 | 复合型 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 95 100 110 | 200 | 200 |
| 120 125 150 160 175 200 | 200 | 200 | ||
| 单动型 | 5 10 | 10 | - | |
20 25 | 复合型 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 95 100 110 | 200 | 200 |
| 120 125 150 160 175 200 | 200 | 200 | ||
| 单动型 | 5 10 15 20 25 | 25 | - | |
32 40 50 63 | 复合型 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 95 100 110 | 300 | 300 |
| 120 125 150 160 175 200 225 250 275 300 | .300 | 300 | ||
| 单动型 | 5 10 15 20 25 | 25 | - | |
80 100 | 复合型 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 95 100 110 | 400 | 400 |
| 120 125 150 160 175 200 225 250 275 300 325 350 375 400 | 400 | 400 | ||
| 单动型 | 5 10 15 20 25 | 25 | - | |
