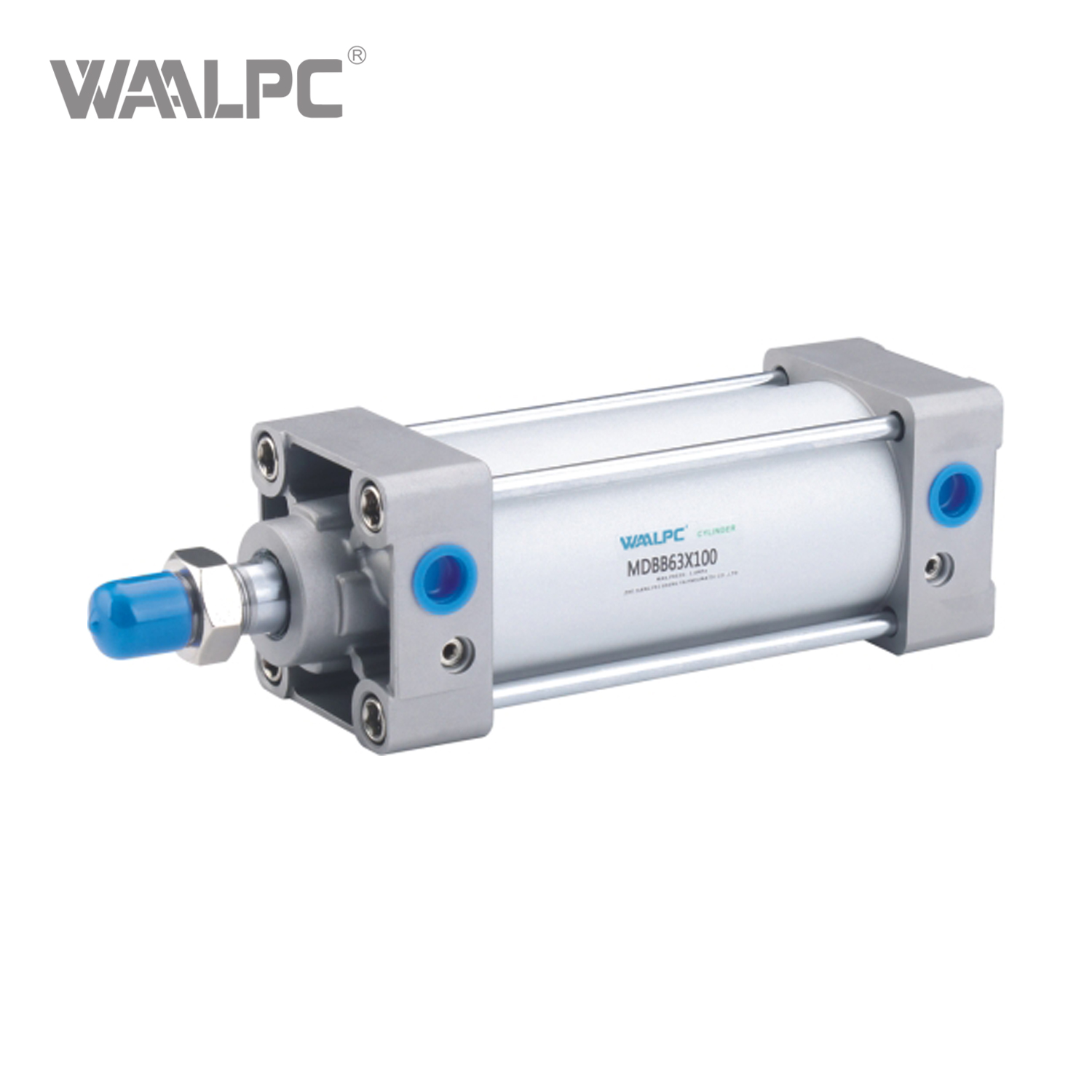

滑动导轨气缸 MB 系列高精度直线运动双作用


状态：

数量：



询问添加到购物篮

MB系列 是一系列高精度引导气动执行器，集成了标准气缸和高刚性线性运动引导机构。这种独特的设计具有出色的抗旋转力和横向力能力，使其成为需要精确、稳定和可重复线性运动的应用的理想解决方案。

型号：
MB
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

集成直线运动导轨：MB系列采用精密滚珠衬套导轨系统，可有效防止活塞杆旋转并吸收大量力矩载荷。这确保了完全笔直、精确的运动，无需外部导轨。
高刚性和精度：与标准气缸相比，坚固的导轨结构具有更高的刚性，最大限度地减少负载下的挠度，并保证高位置精度和重复性。
卓越的负载能力：得益于导向机构，MB 系列可以处理高力矩负载 (Mx、My、Mz) 和侧向力 (Cy)。这样可以直接安装工具、夹具或工件，从而简化机器设计。
平稳运行：精密研磨的导轴和滚珠衬套即使在高速下也能提供平稳、低摩擦的运动，从而实现稳定运行并减少振动。
节省空间的设计：通过将气缸和导轨组合成一个紧凑的单元，MB 系列节省了宝贵的空间并减少了组件数量，简化了装配并降低了总体成本。

技术参数

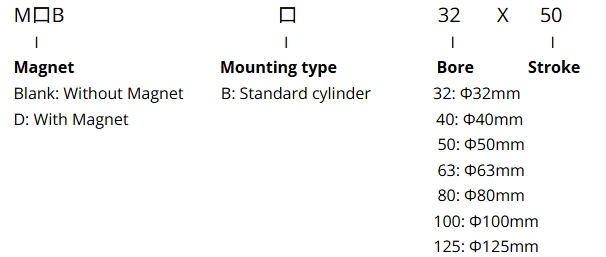

订购代码

规格

缸径(毫米)	32	40	50	63	80	100	125
工作介质	清洁空气
作用类型	双作用
最大工作压力	1.0Mpa
最小工作压力	0.05Mpa
速度范围(mm/s)	50~1000						50~70
软垫	两侧加垫
润滑	不
接口尺寸	G1/8	G1/4		G3/8		G1/2

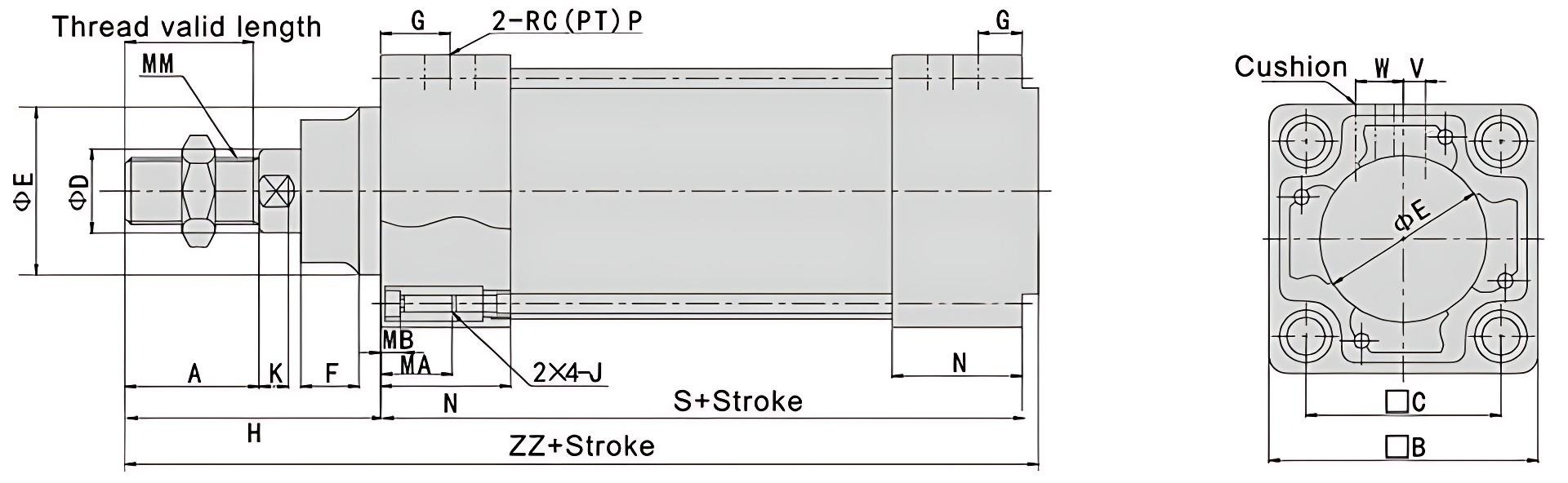

外形尺寸及结构

MB系列滑动导轨气缸

孔径	行程范围	螺纹长度	A	口B	口C	ΦD	ΦE	F	G	MA	MB	J	K	MM	N	P	S	V	W	H	ZZ
32	〜500	19.5	22	46	32.5	12	30	13	13	16	4	M6X1.0	6	M10X1.25	27	1/8	84	4	6.5	47	135
40	〜500	27	30	52	38	16	35	13	14	16	4	M6X1.0	6	M14X1.5	27	1/4	84	4	9	51	139
50	〜600	32	35	65	46.5	20	40	14	15.5	16	5	M8X1.25	7	M18X1.5	31.5	1/4	94	5	10.5	58	156
63	〜600	32	35	75	56.5	20	45	14	16.5	16	5	M8X1.25	7	M18X1.5	31.5	3/8	114	11.5	14	72	190
80	～800	37	40	95	72	25	45	20	19	16	5	M10X1.5	10	M22X1.5	38	3/8	114	11.5	14	72	190
100	～800	37	40	114	89	30	55	20	19	16	5	M10X1.5	10	M26X1.5	38	1/2	114	17	15	72	190
125	〜1000	50	54	136	110	32	60	27	19	20	6	M12X1.75	13	M27X2.0	38	1/2	120	17	15	97	223

规格书下载
