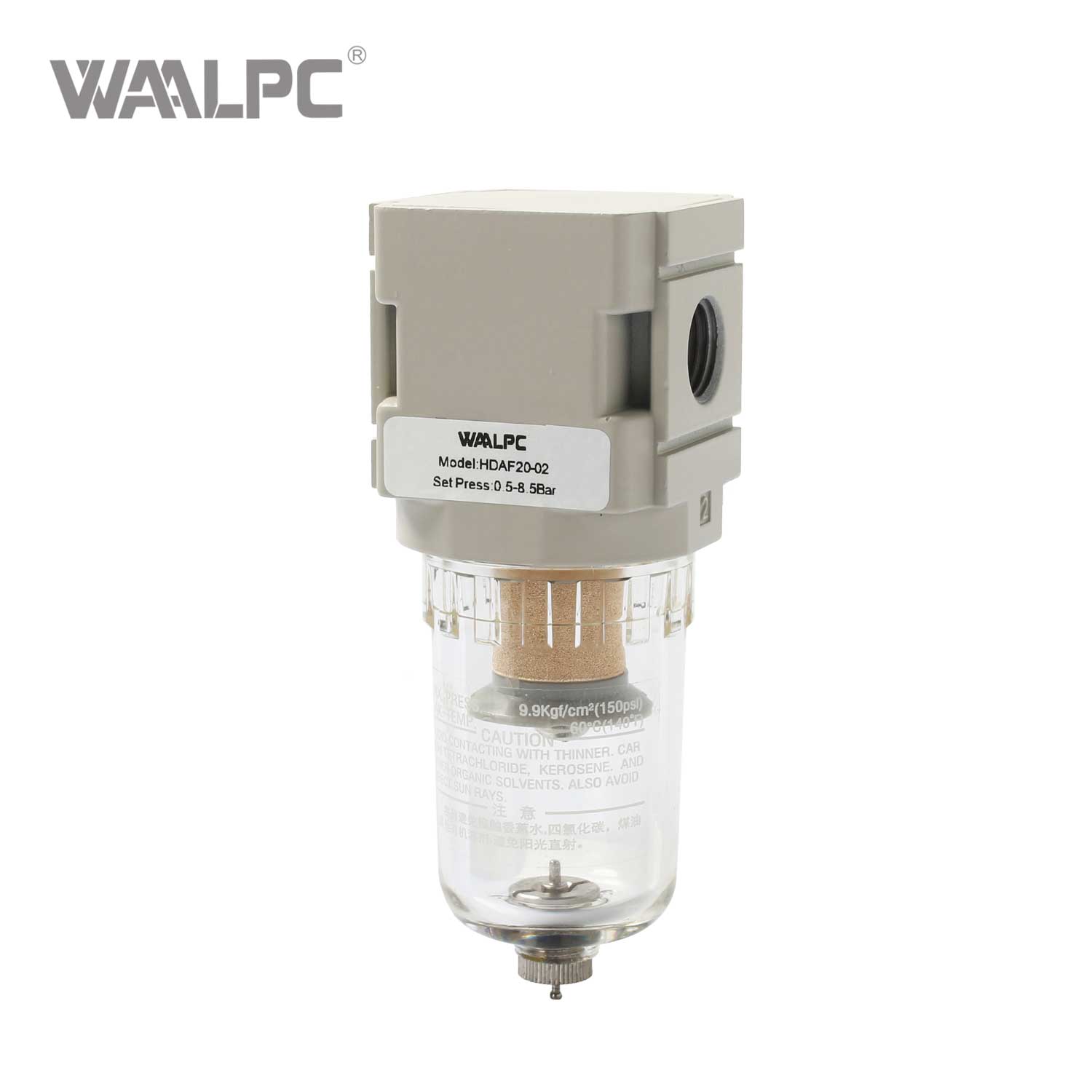

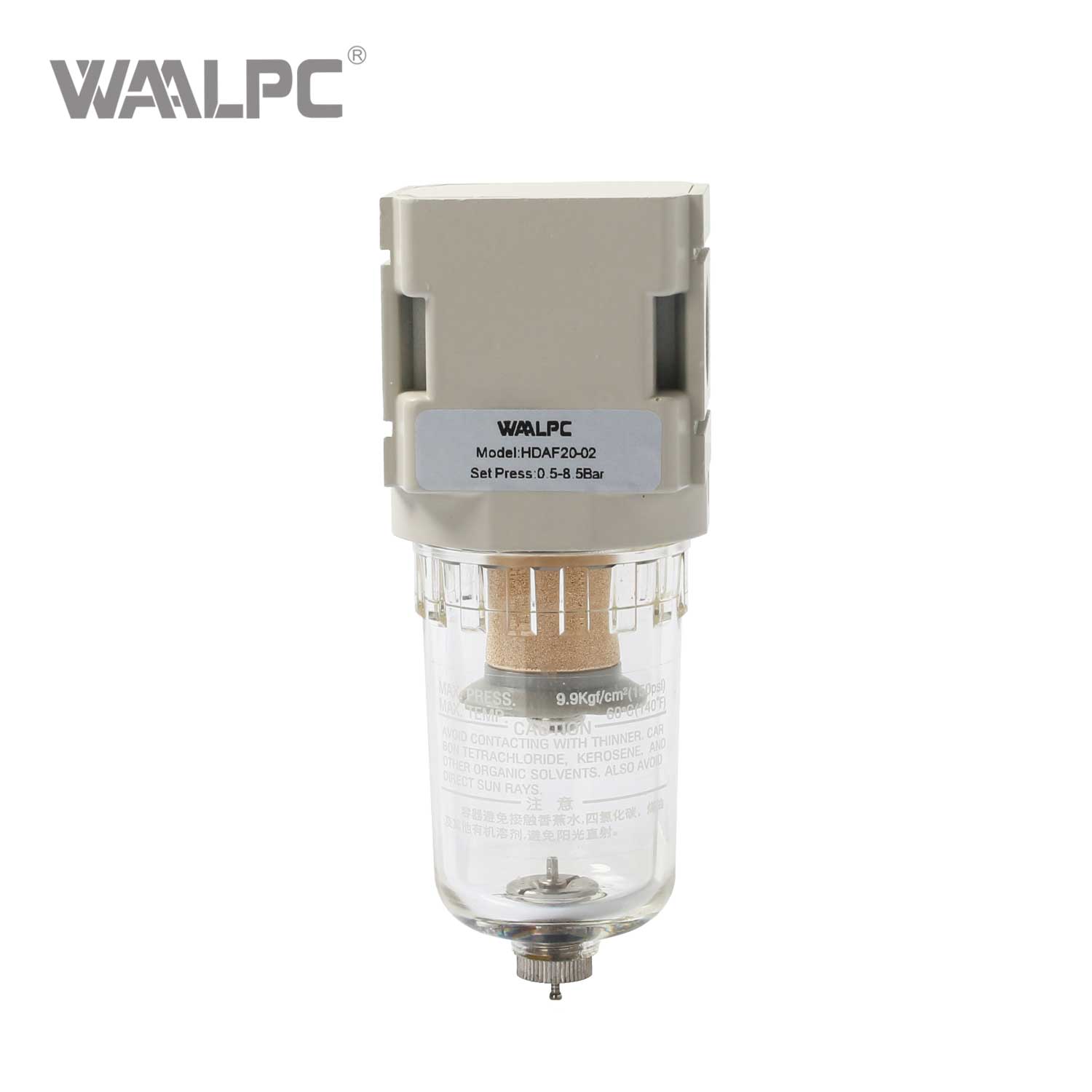

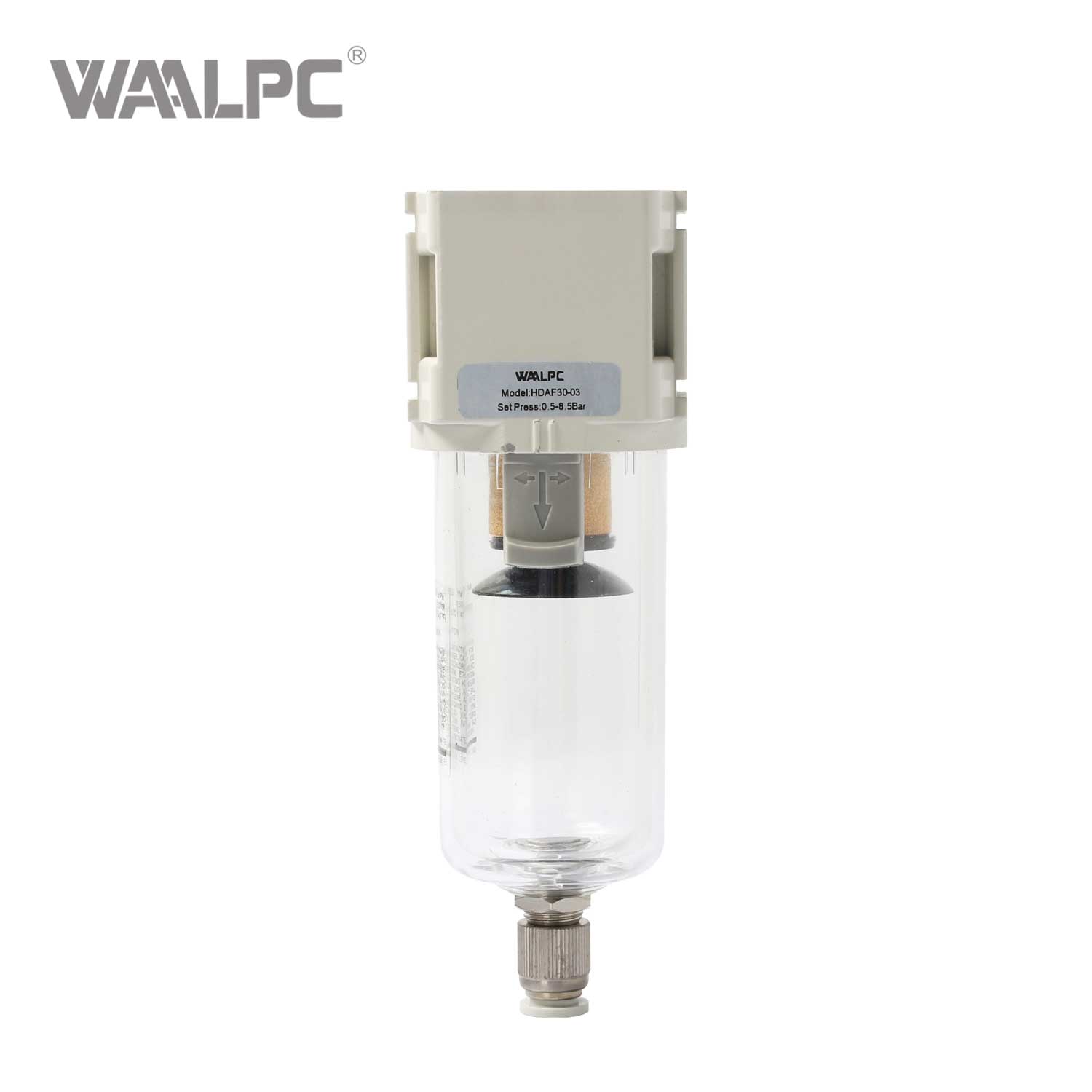

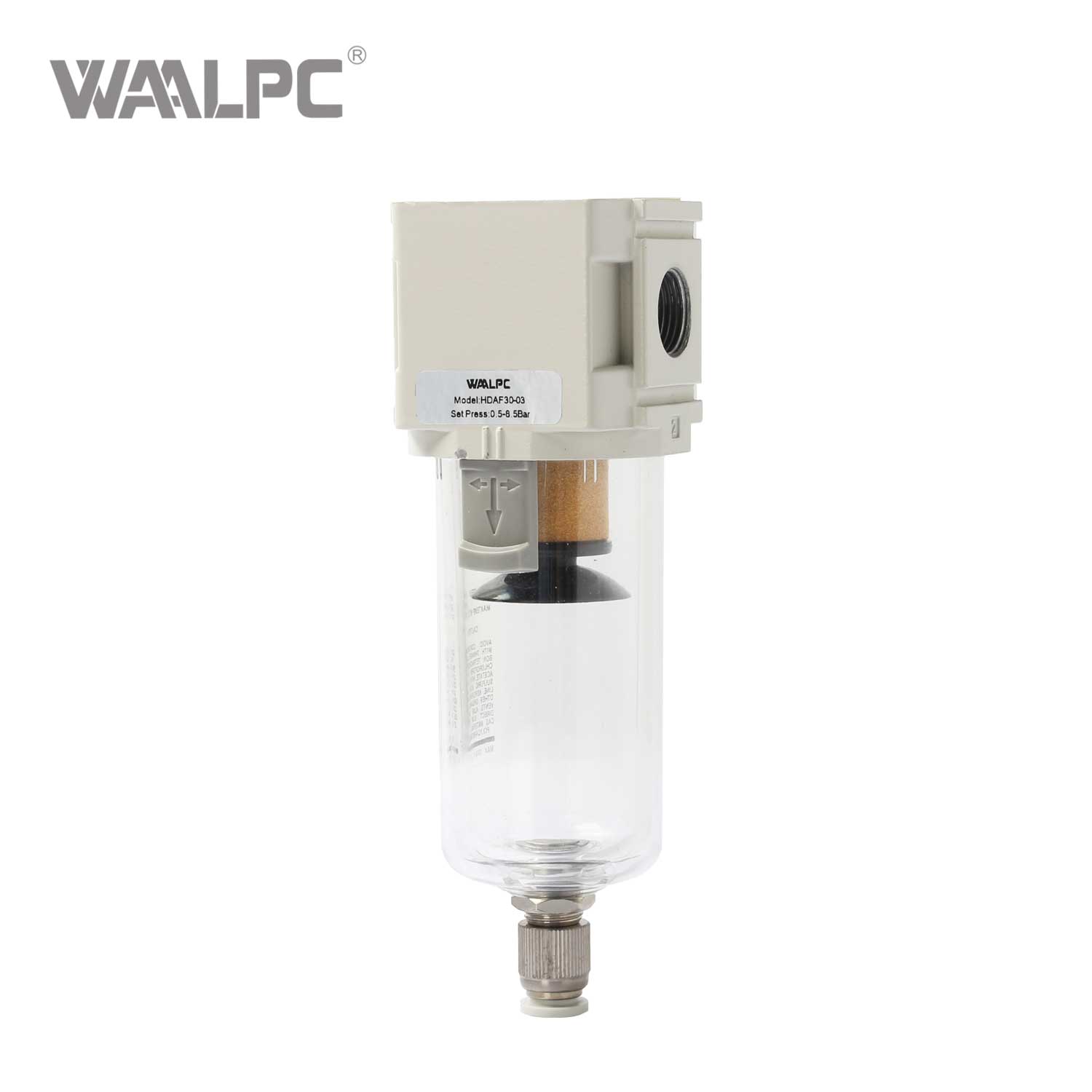

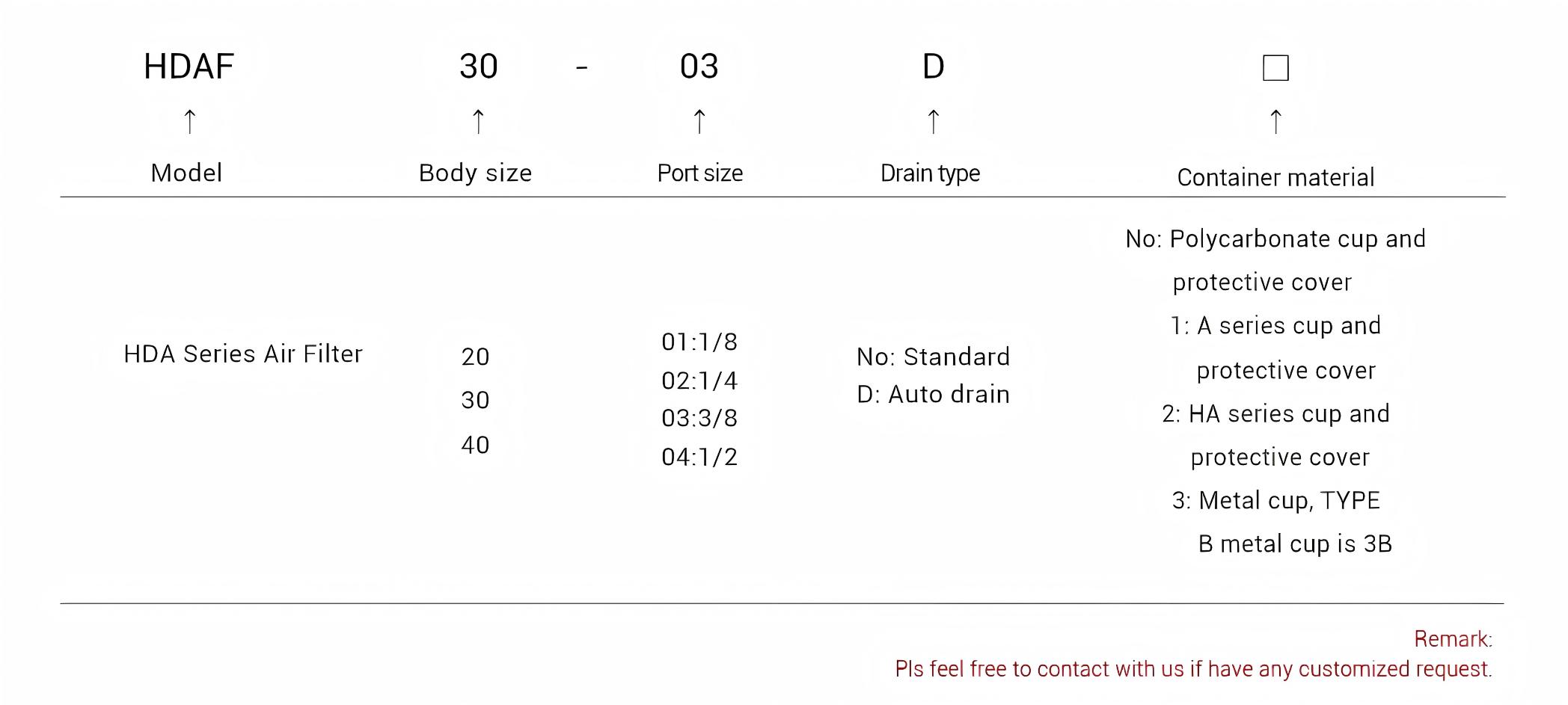

订购代码
数据表
型号 | HDAF20-01 | HDAF20-02 | HDAF30-02 | HDAF30-03 | HDAF40-03 | HDAF40-04 |
接口尺寸 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 |
最高工作压力 | 1.0兆帕 | |||||
| 工作介质 | 压缩空气 | |||||
环境温度和流体温度 | 5~60℃ | |||||
最小工作压力 | 0.15兆帕 | |||||
安装方法 | 管道安装或支架安装 | |||||
安装位置 | 垂直±5° | |||||
| 过滤精度 | 25um(5um、5um可选) | |||||
滤芯材质 | 黄铜（PE可用） | |||||
容器材质 | 聚碳酸酯 | |||||
防护罩 | 不 | 聚碳酸酯 | ||||
排水功能 | 手动排水 | 空气截止排水（可自动排水） | ||||

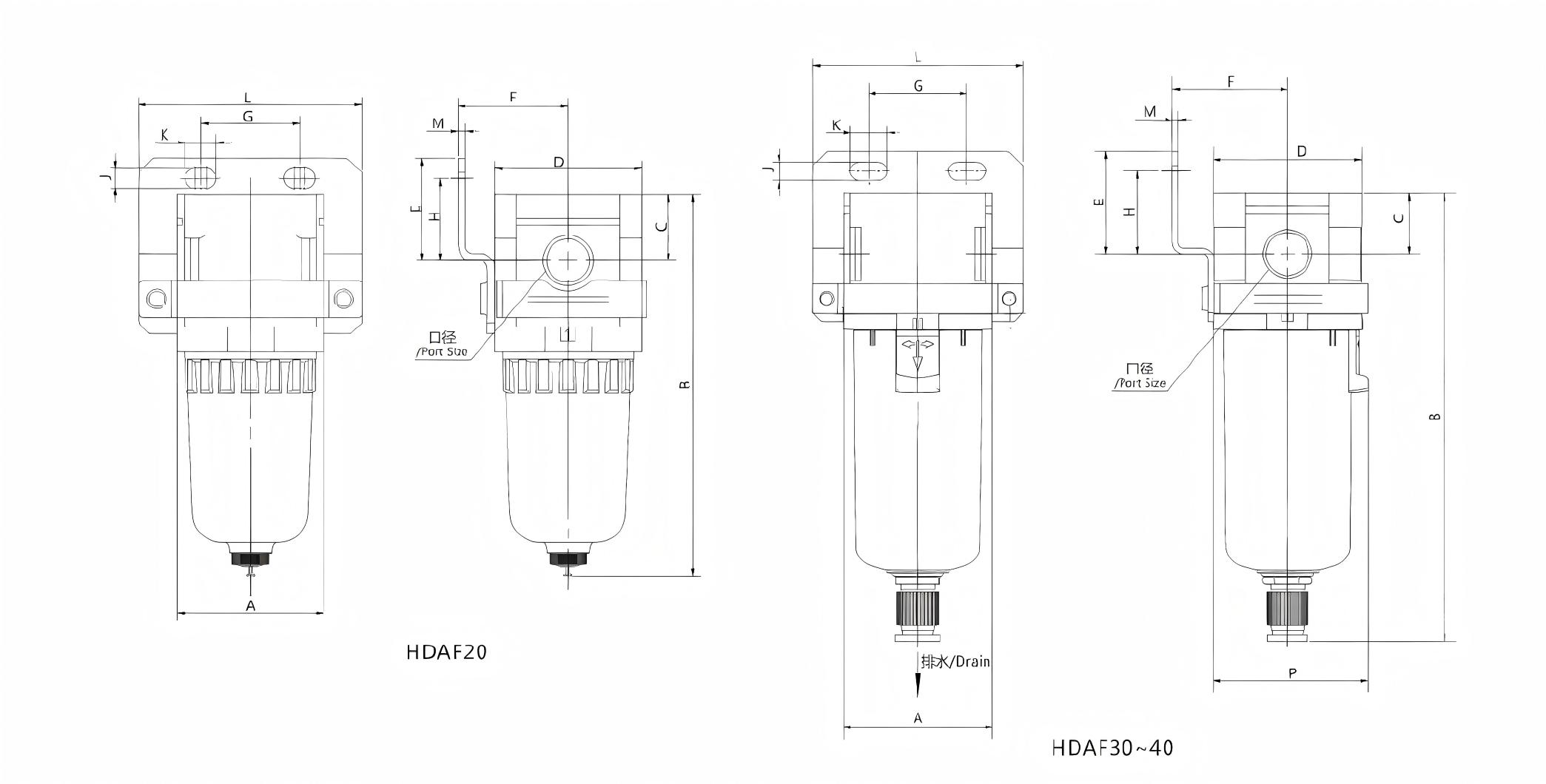

结构
| 型号 | 接口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | P |
| HDAF20 | 1/8, 1/4 | 40 | 104 | 18 | 40 | 28 | 30 | 27 | 22.5 | 5.4 | 8.4 | 61 | 2 | |
| HDAF30 | 1/4, 3/8 | 53 | 160 | 21.5 | 53 | 36.5 | 41 | 35 | 29.5 | 6.5 | 13 | 75 | 2 | 55 |
| HDAF40 | 3/8, 1/2 | 70 | 192 | 25.5 | 70 | 39 | 50 | 52 | 30 | 8.5 | 12.5 | 92 | 2 | 73 |
