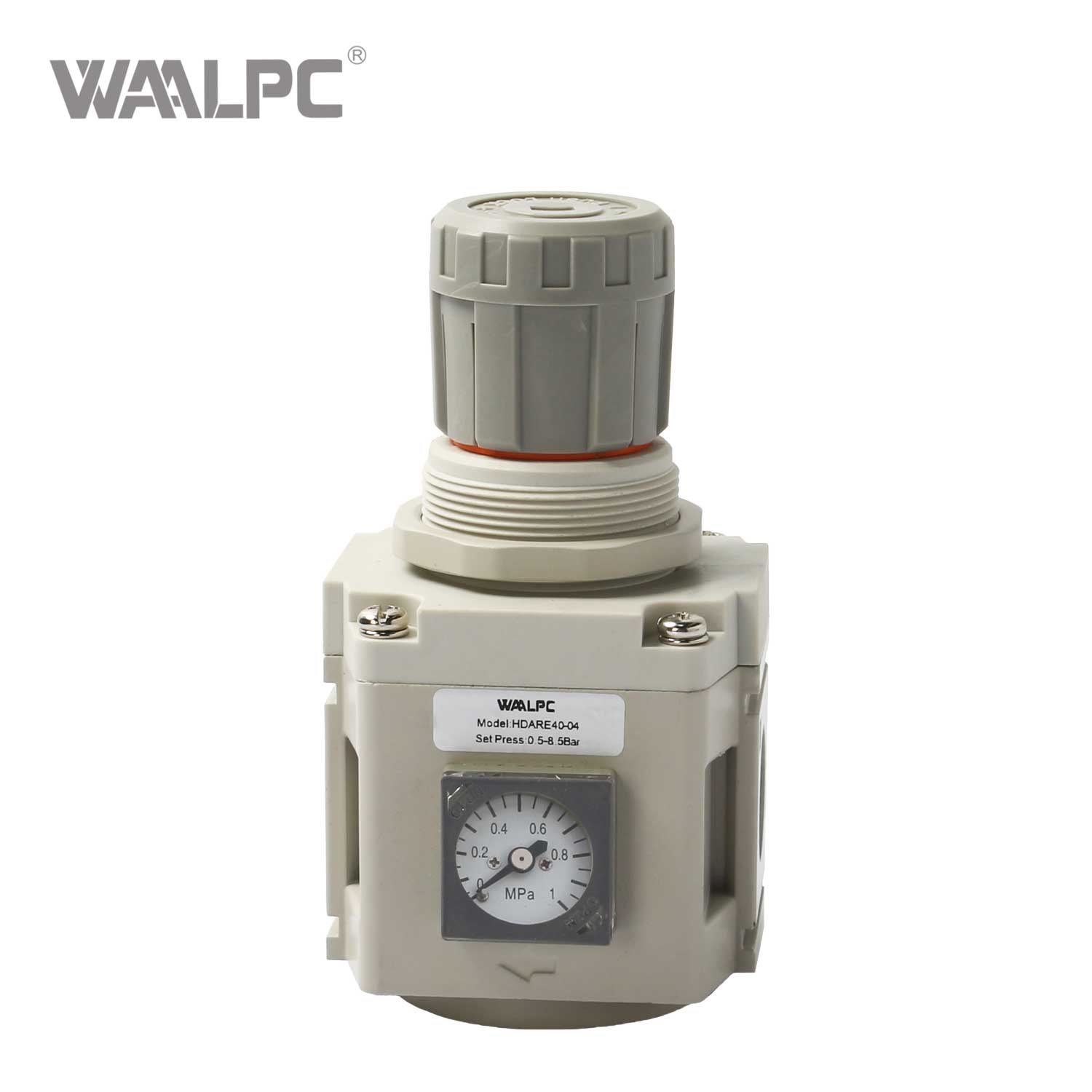

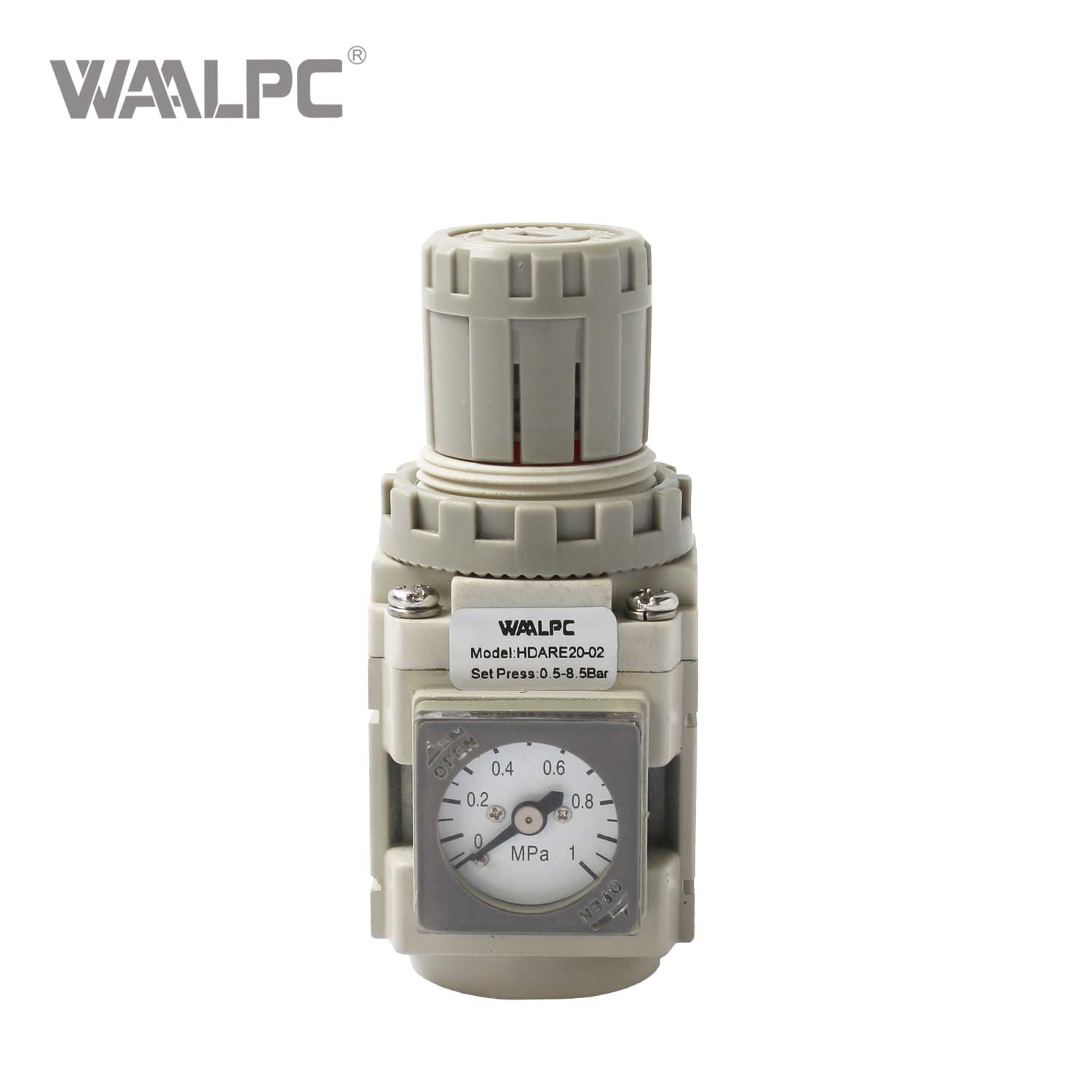

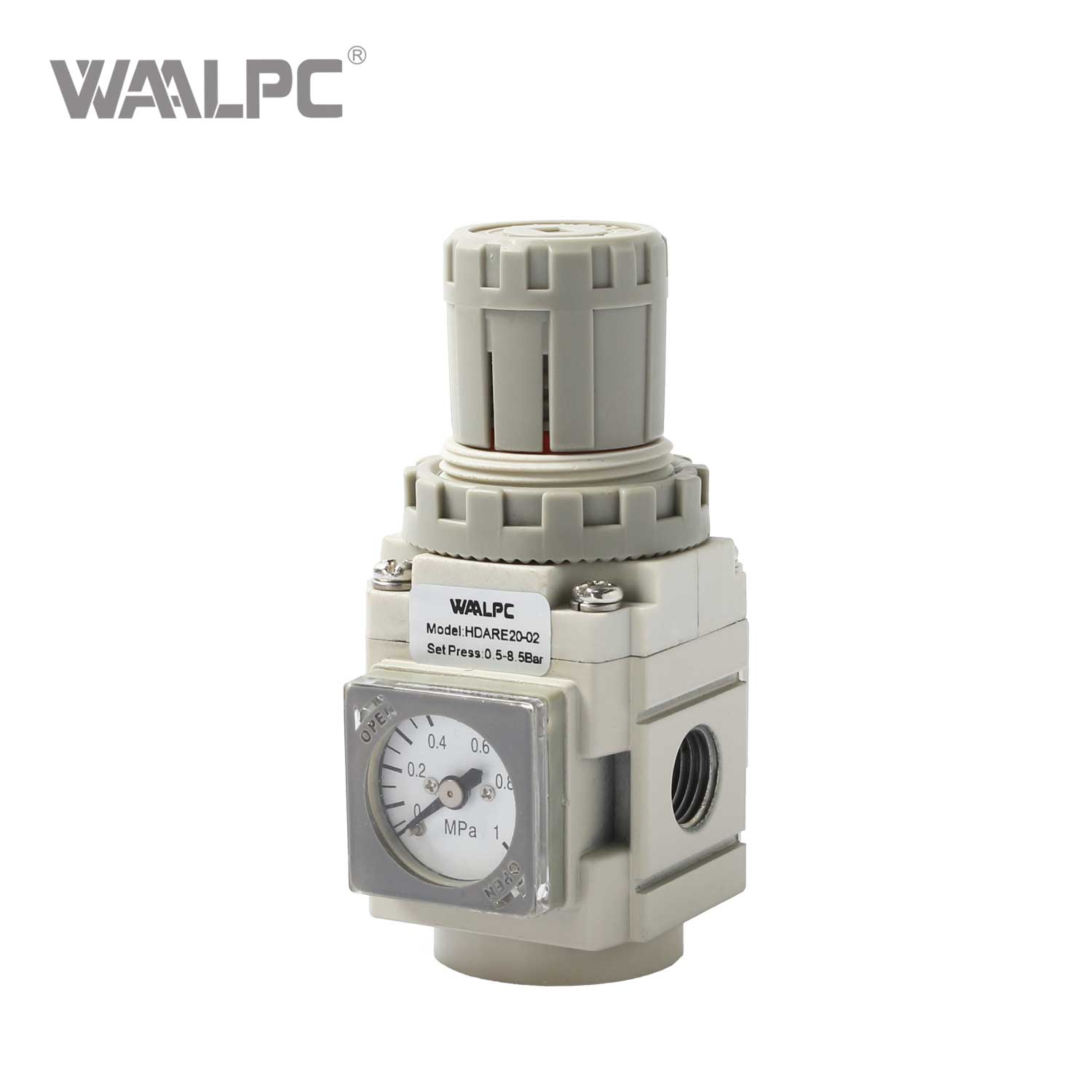

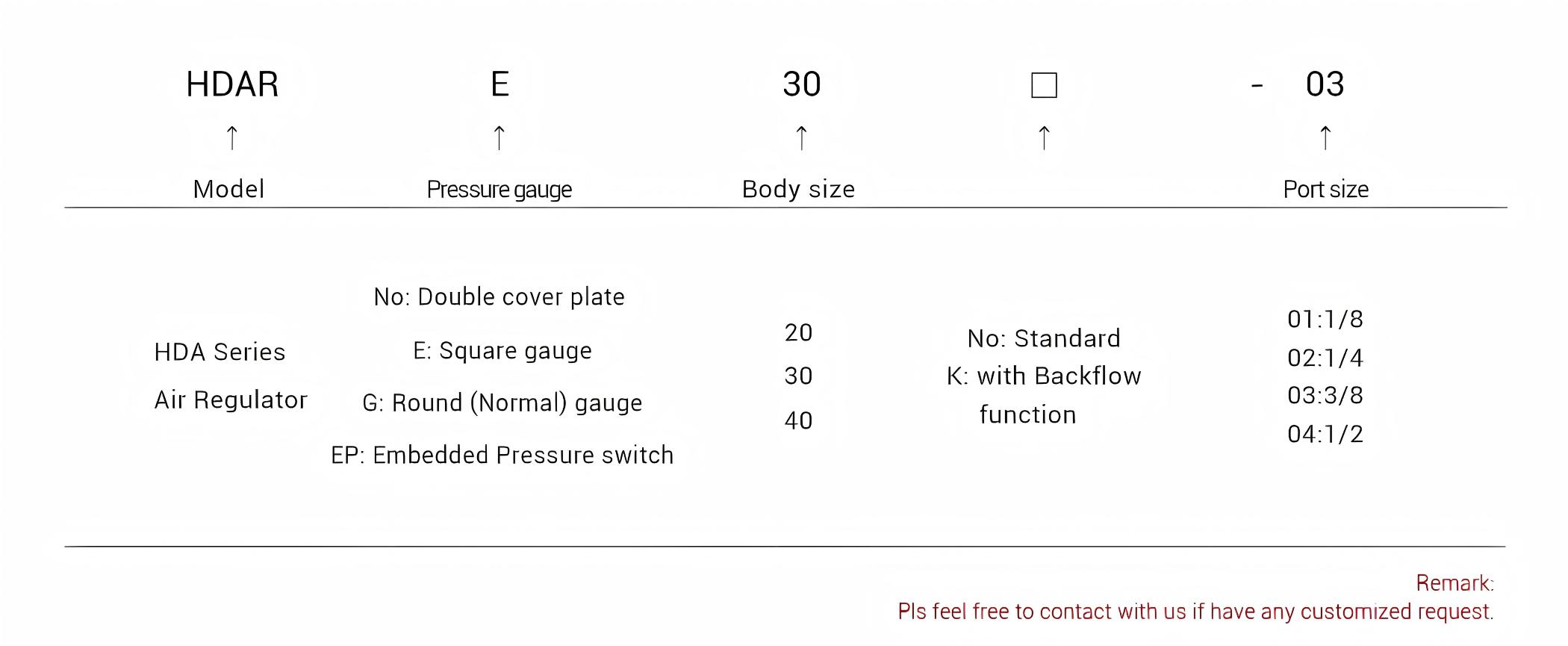

订购代码
数据表
型号 | HDAR20-01 | HDAR20-02 | HDAR30-02 | HDAR30-03 | HDAR40-03 | HDAR40-04 |
接口尺寸 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 |
最高工作压力 | 1.0MPa | |||||
| 工作介质 | 压缩空气 | |||||
环境温度和流体温度 | 5~60℃ | |||||
安装方法 | 管道安装或支架安装 | |||||
安装位置 | 垂直±5° | |||||
| 调压范围 | 0.05~0.85兆帕 | |||||
阀门类型 | 带溢出 | |||||

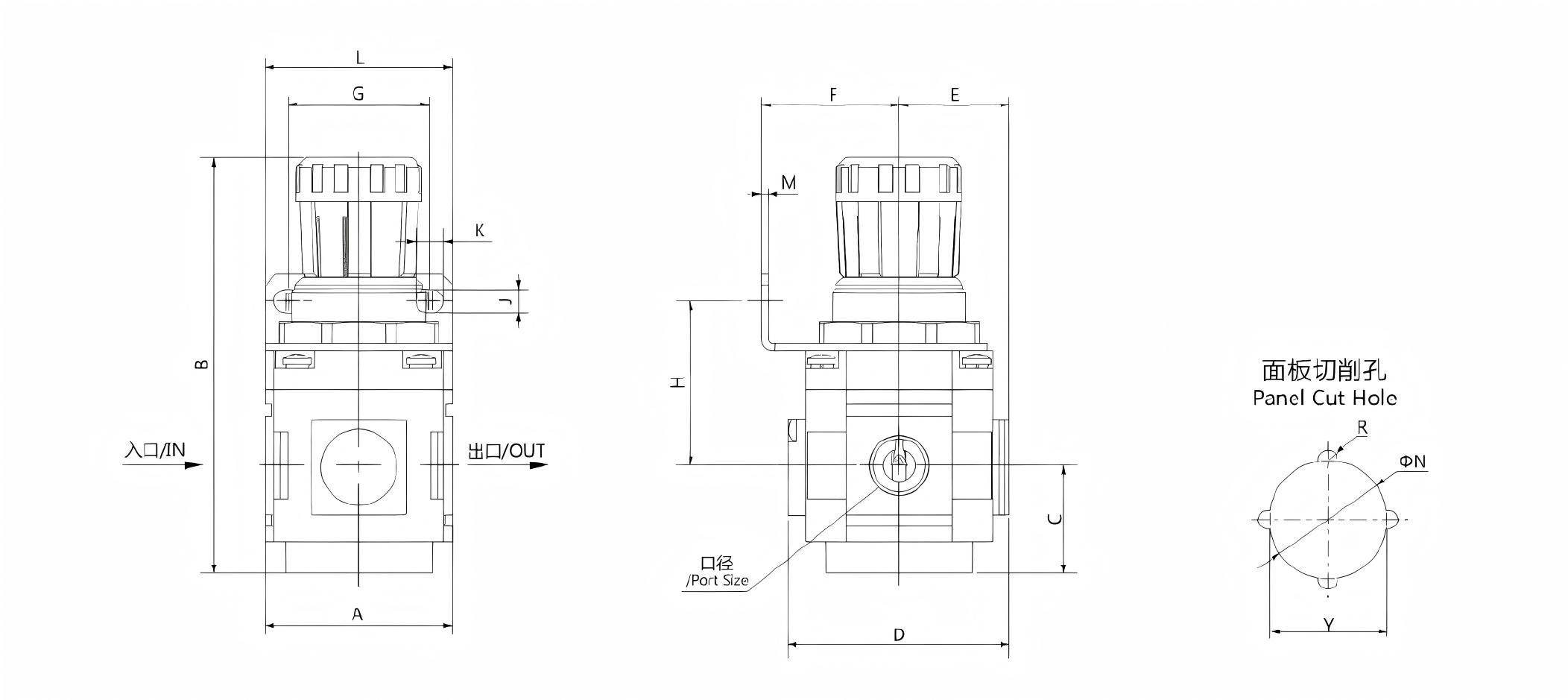

结构
| 型号 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N | Y | R |
| HDAR20 | 1/8, 1/4 | 40 | 95.5 | 25 | 54.5 | 27 | 30 | 34 | 48 | 5.4 | 15.4 | 55 | 2 | 30.5 | 29.8 | 2.6 |
| HDAR30 | 1/4, 3/8 | 53 | 122 | 30.5 | 62.5 | 31.5 | 39 | 40 | 46.5 | 6.5 | 8 | 53 | 2 | 38.5 | 38 | 3 |
| HDAR40 | 3/8, 1/2 | 70 | 133 | 33 | 80.5 | 40 | 49.5 | 54 | 56.7 | 8.5 | 10.5 | 70 | 2 | 42.5 | 42 | 3 |
