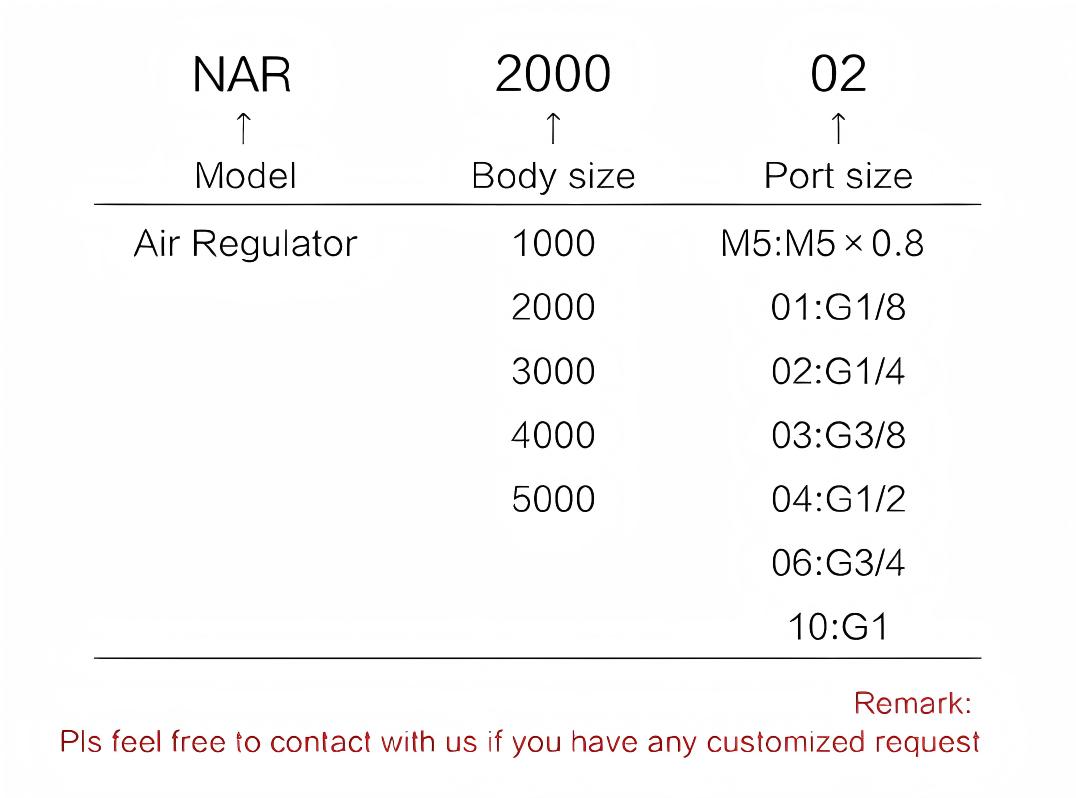

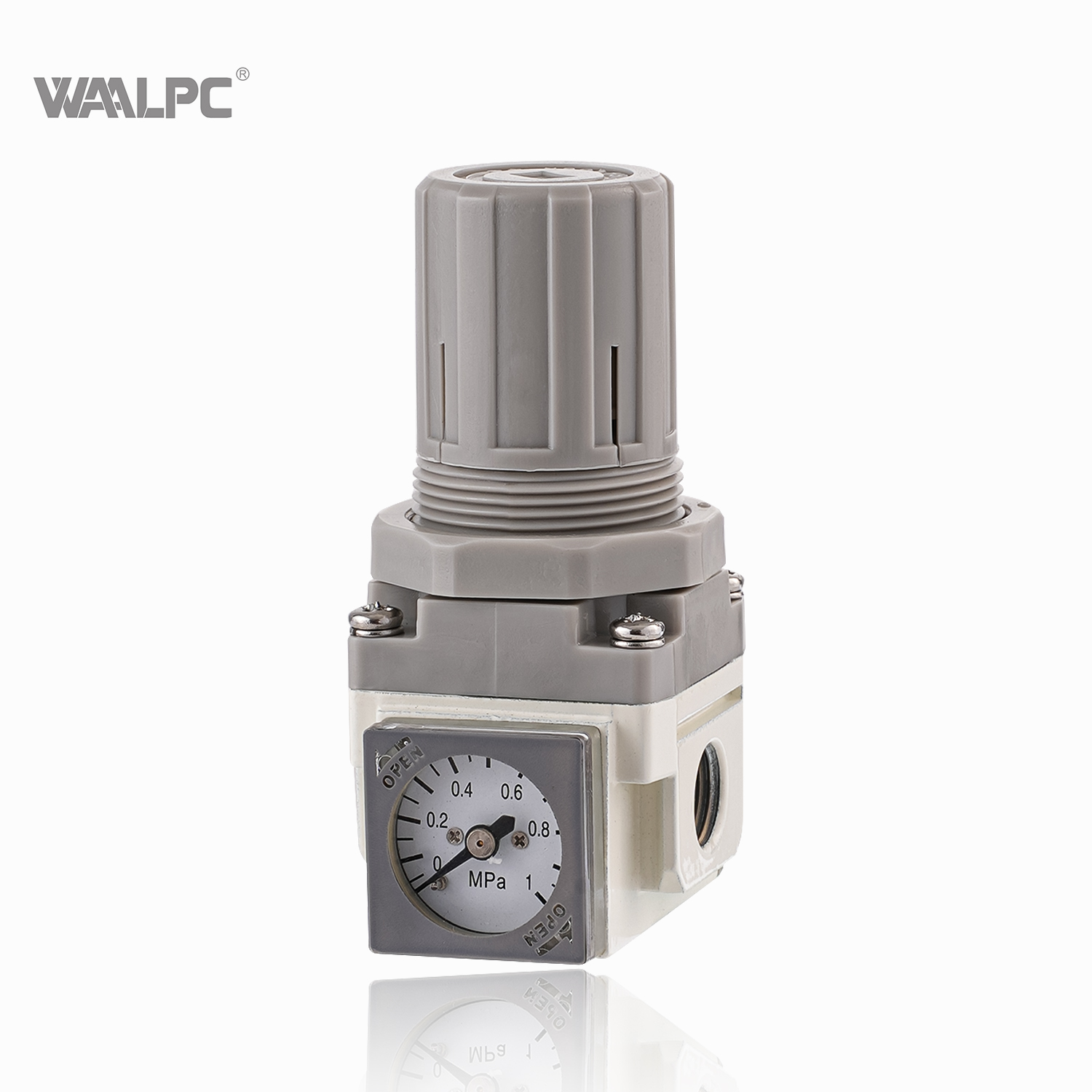

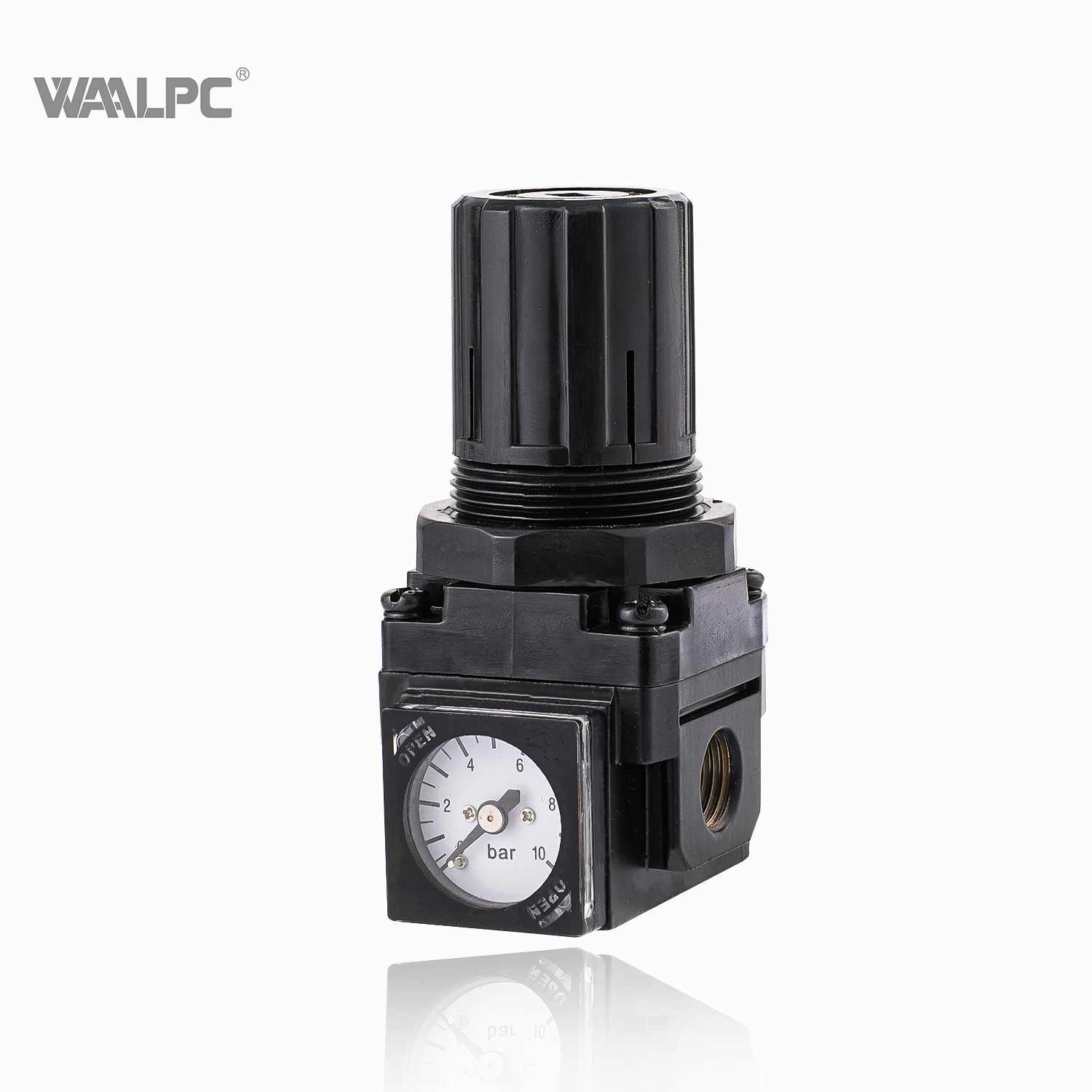

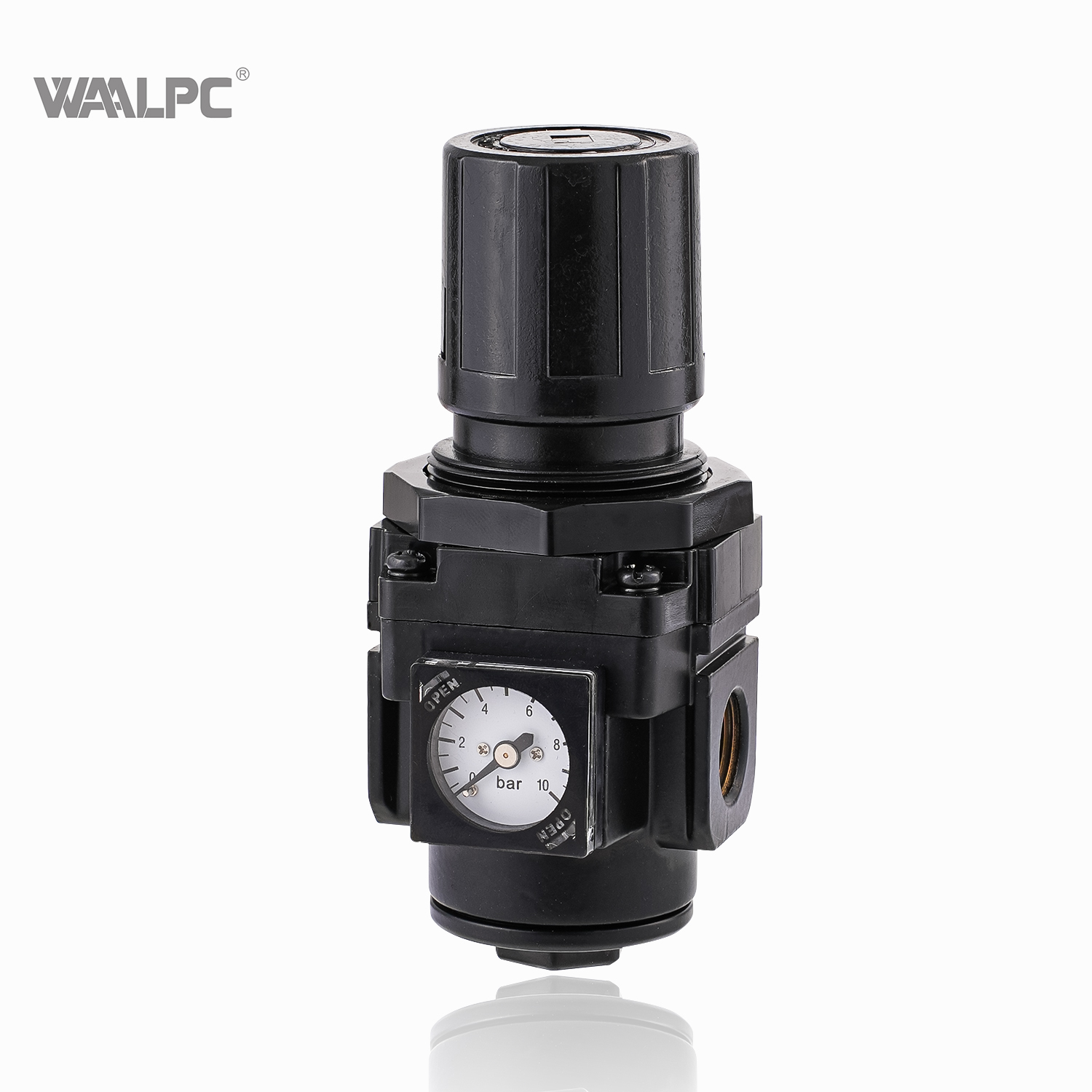

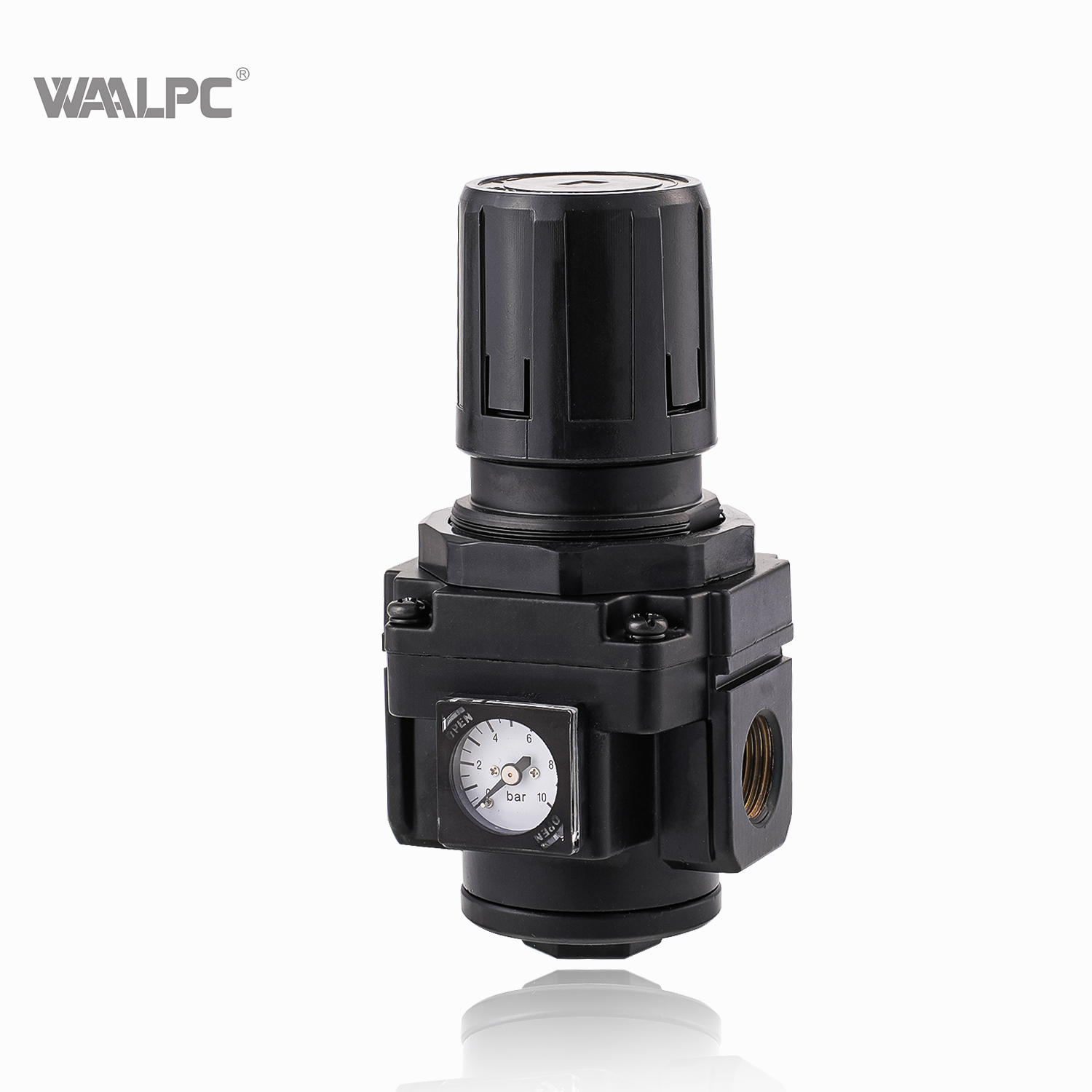

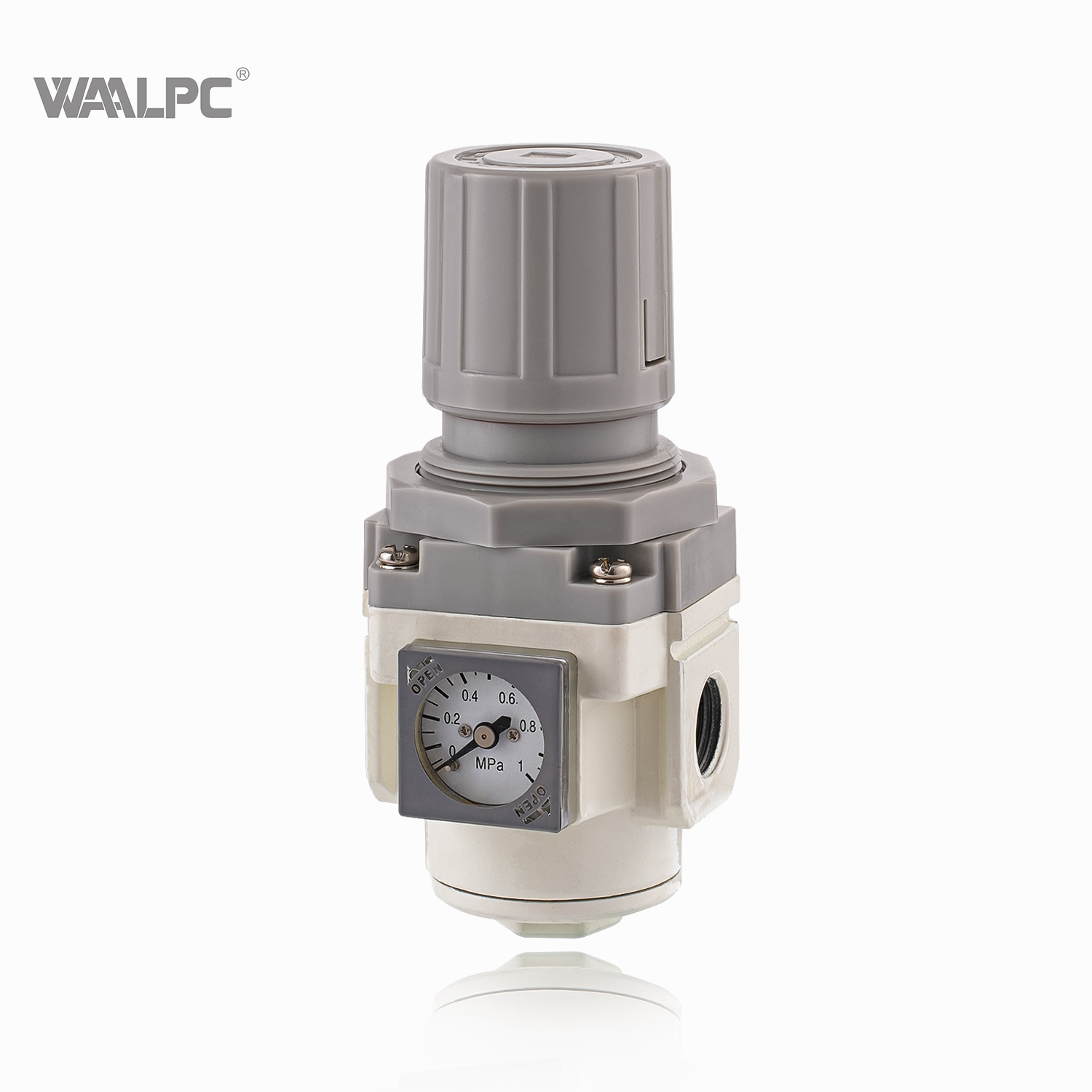

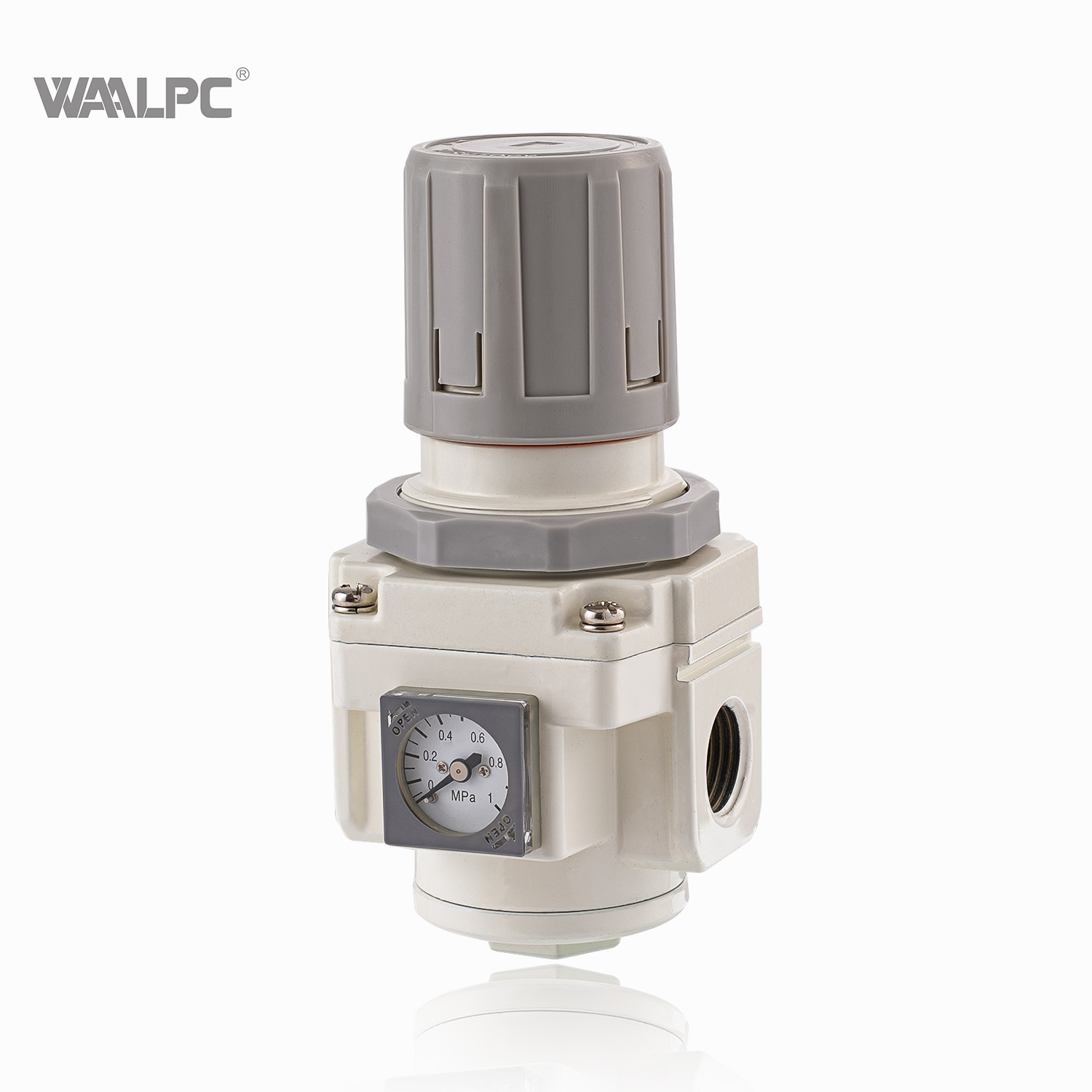

订购代码
数据表
类型名称 | 空气调节器 | |||||||||
模型 | NAR1000-M5 | NAR2000-01 | NAR2000-02 | NAR3000-02 | NAR3000-03 | NAR4000-03 | NAR4000-04 | NAR4000-06 | NAR5000-06 | NAR5000-10 |
端口尺寸 (G) | M5×*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
工作介质 | 空气 | |||||||||
调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | ||||||||
最大限度。工作压力 | 1.0MPa（145Psi） | |||||||||
耐压性 | 1.5MPa（215Psi） | |||||||||
工作 温度 范围 | 5-60℃ | |||||||||
压力计 | Y40-01 | Y50-02 | ||||||||
L型支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 |
材料 | 铝压铸成型； | |||||||||
重量 | 200克 | 280克 | 280克 | 460克 | 460克 | 890克 | 890克 | 940克 | 1200克 | 1200克 |

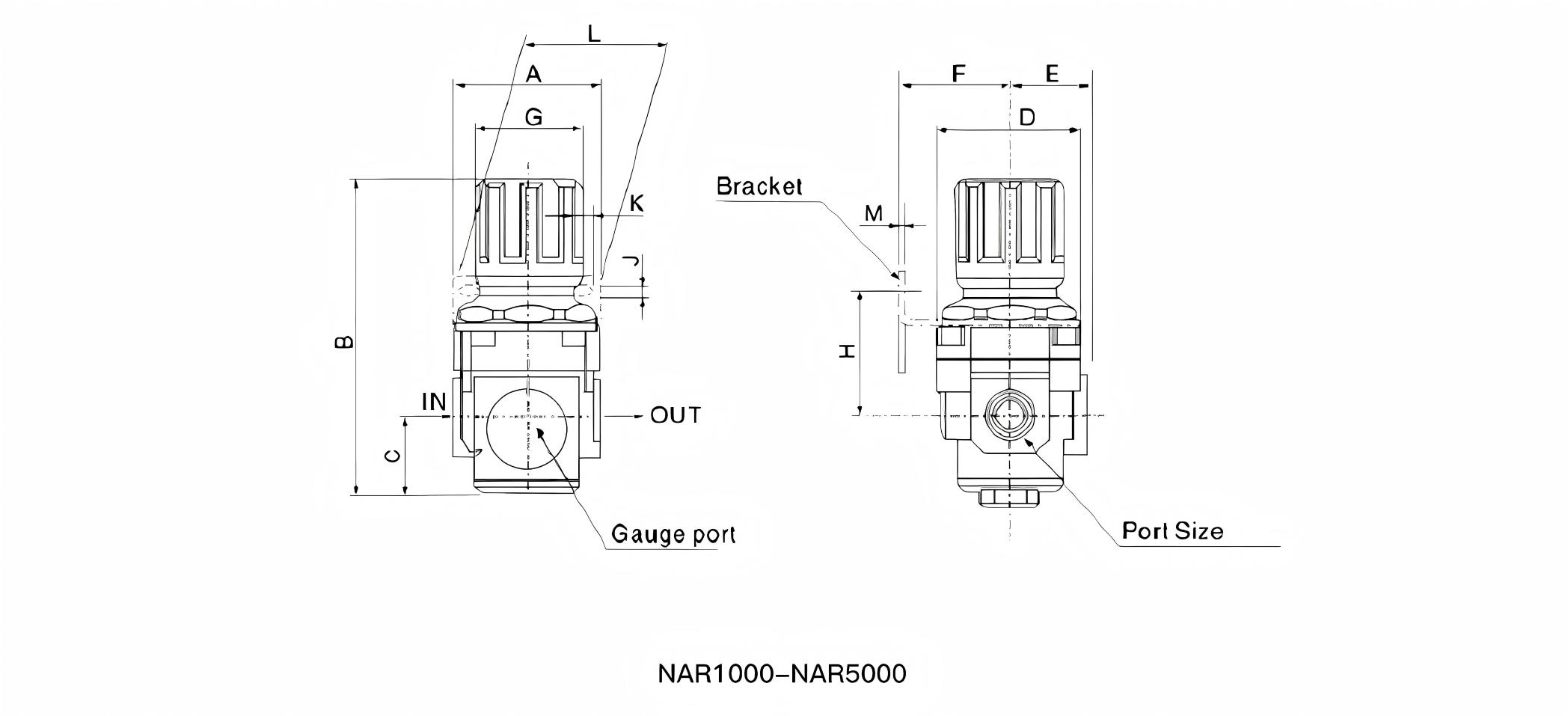

结构
尺寸（毫米）
模型 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N |
纳尔1000 | M5 | 25 | 61.5 | 11 | 25 | 25 | 25 | 28 | 30 | 4.5 | 6.5 | 40 | 2 | 20.5 |
纳尔2000 | 1/8-1/4 | 40 | 95 | 17 | 40 | 56.6 | 30 | 34 | 44 | 5.4 | 15.4 | 55 | 2.3 | 33.5 |
纳尔3000 | 1/4-3/8 | 53 | 127.5 | 35 | 53 | 60.8 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 42.5 |
纳尔4000 | 3/8-1/2 | 70 | 149.5 | 37.5 | 70 | 65.5 | 49.2 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
NAR4000-06 | 3/4 | 75 | 154 | 40.5 | 70 | 69.5 | 49.2 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
NAR5000 | 3/4-1 | 90 | 168 | 48 | 90 | 75.5 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
