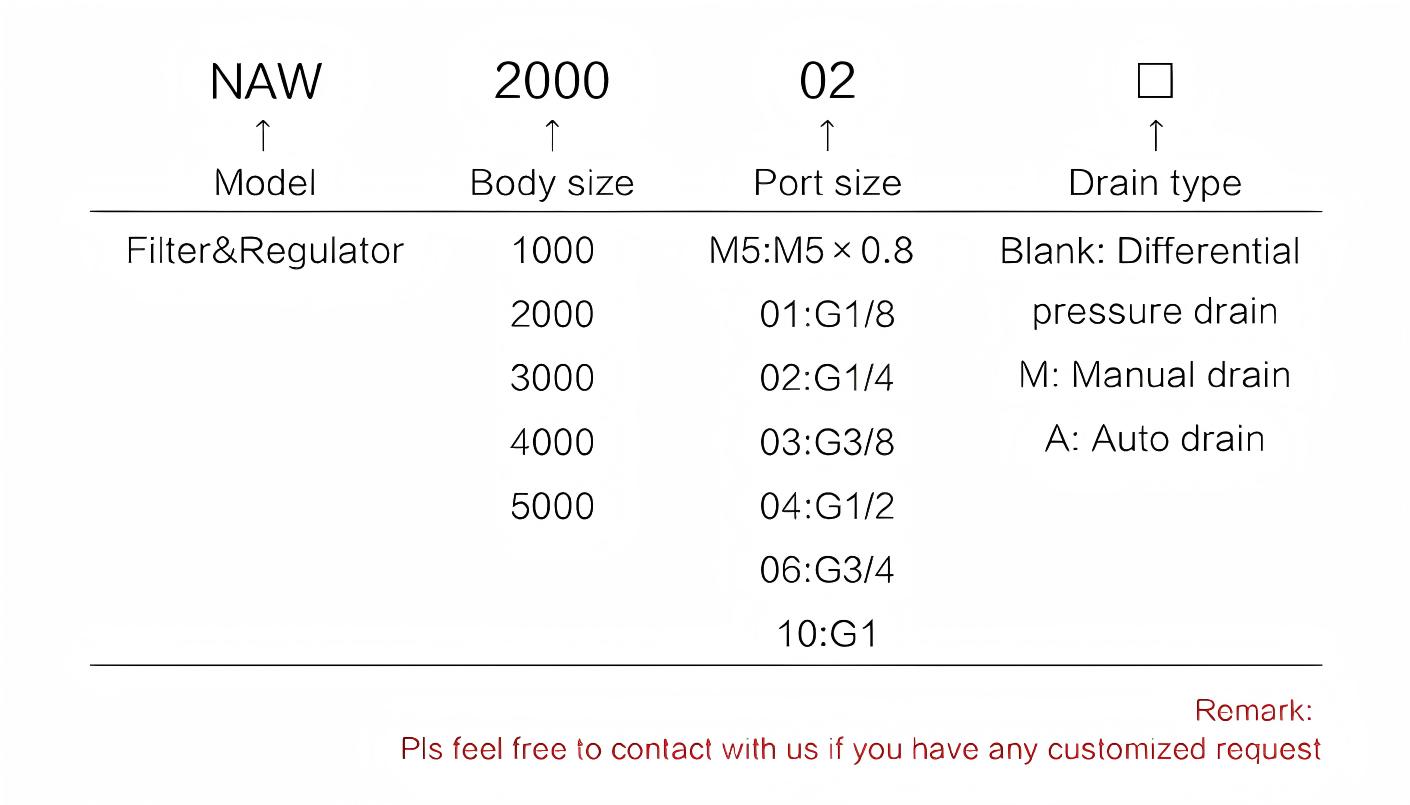

订购代码
数据表

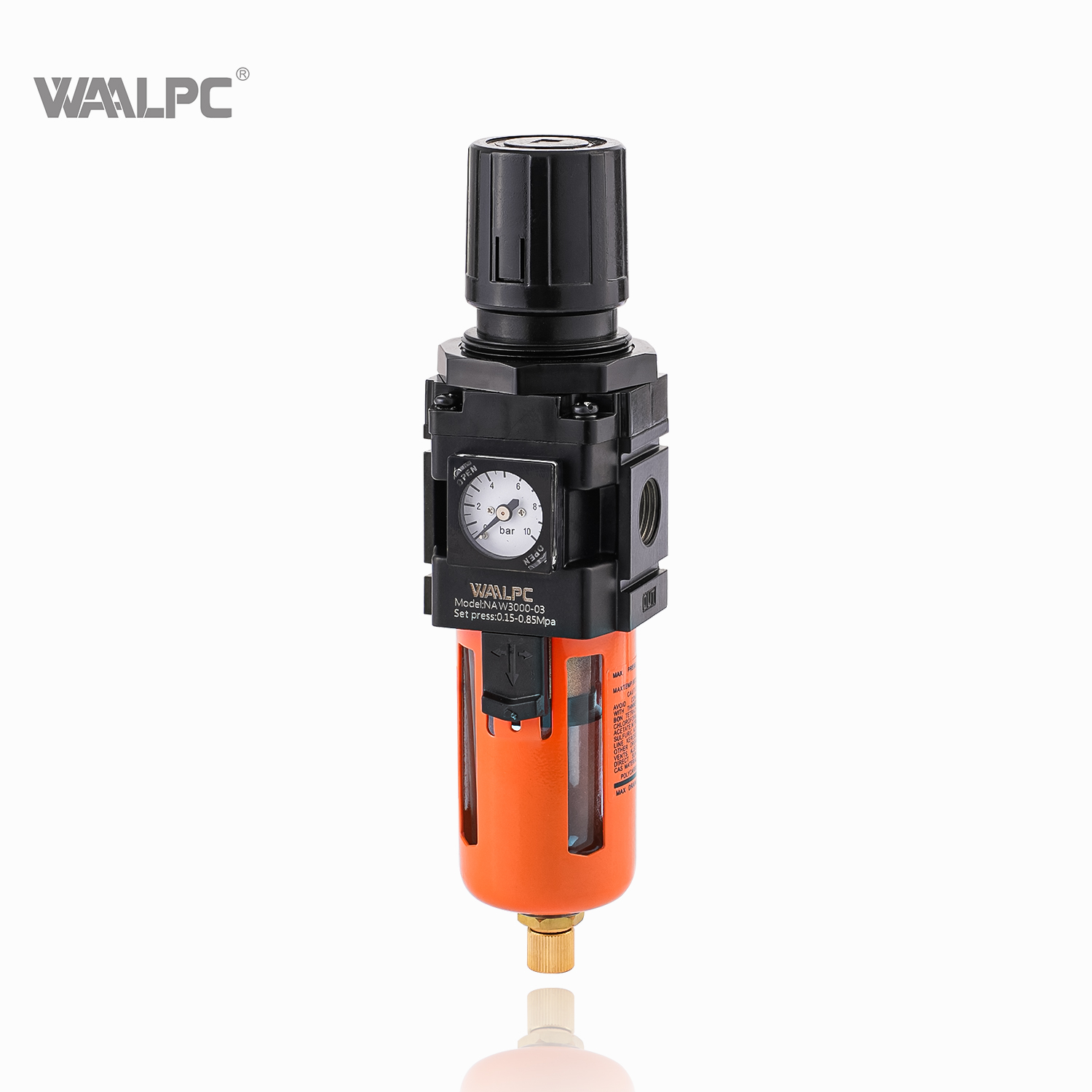

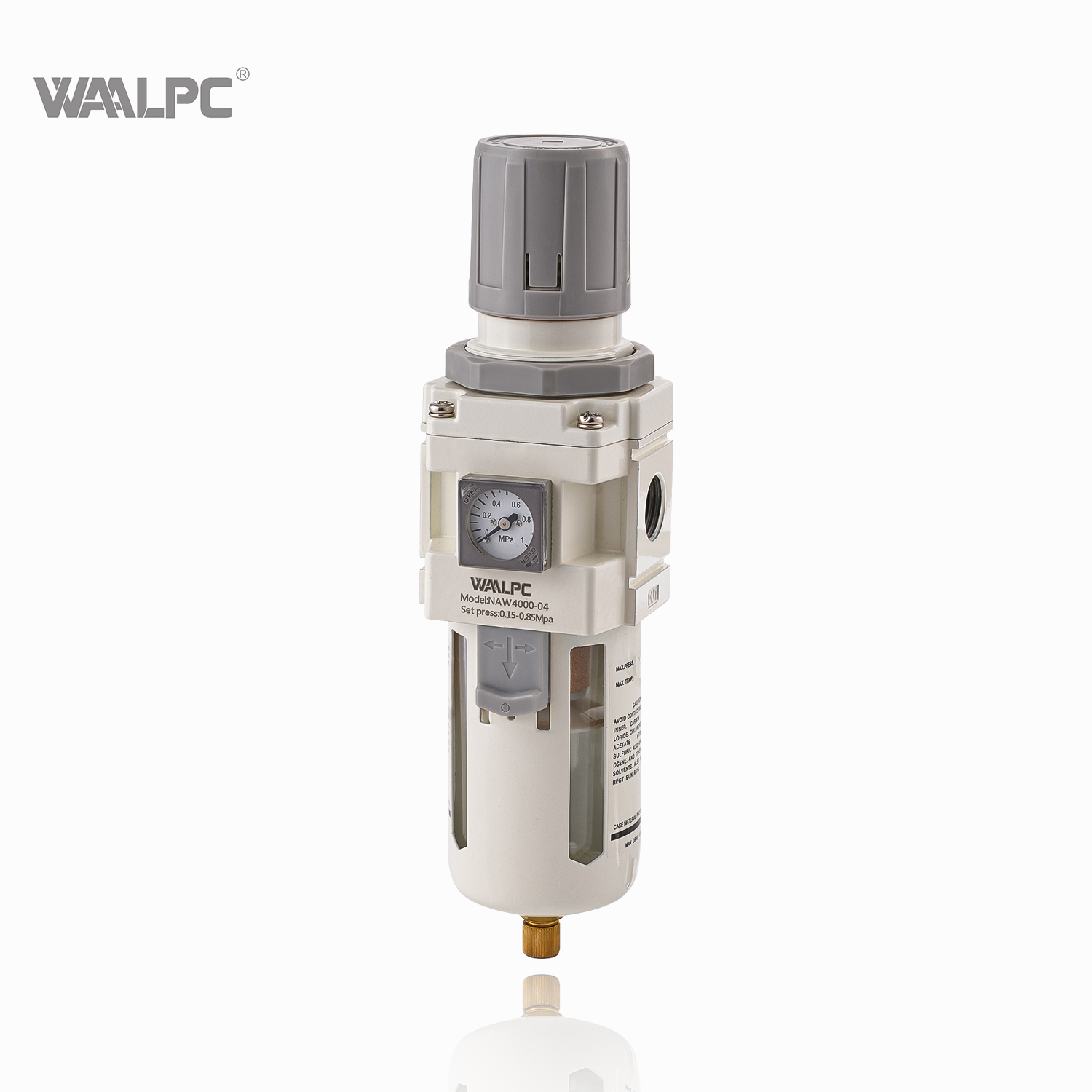

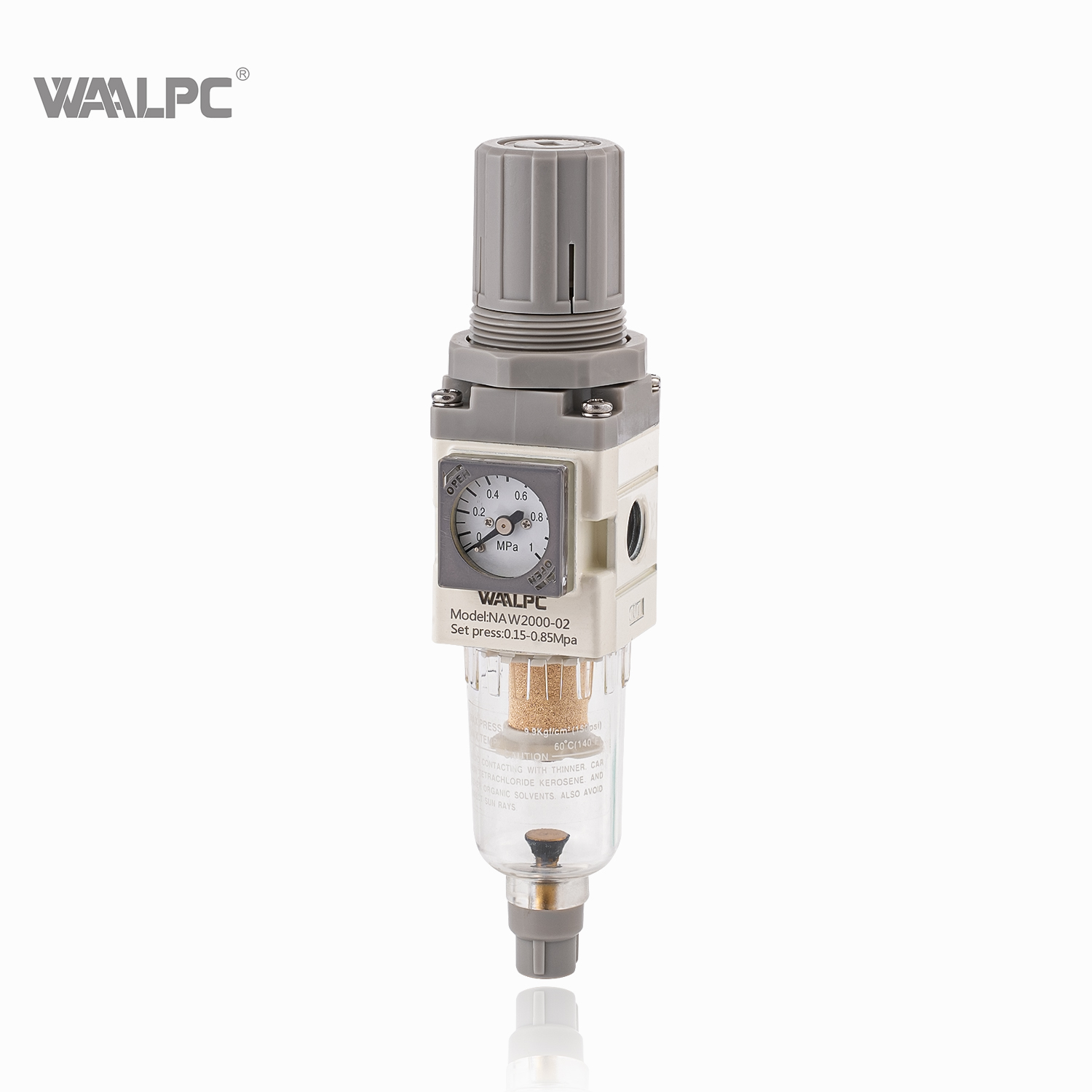

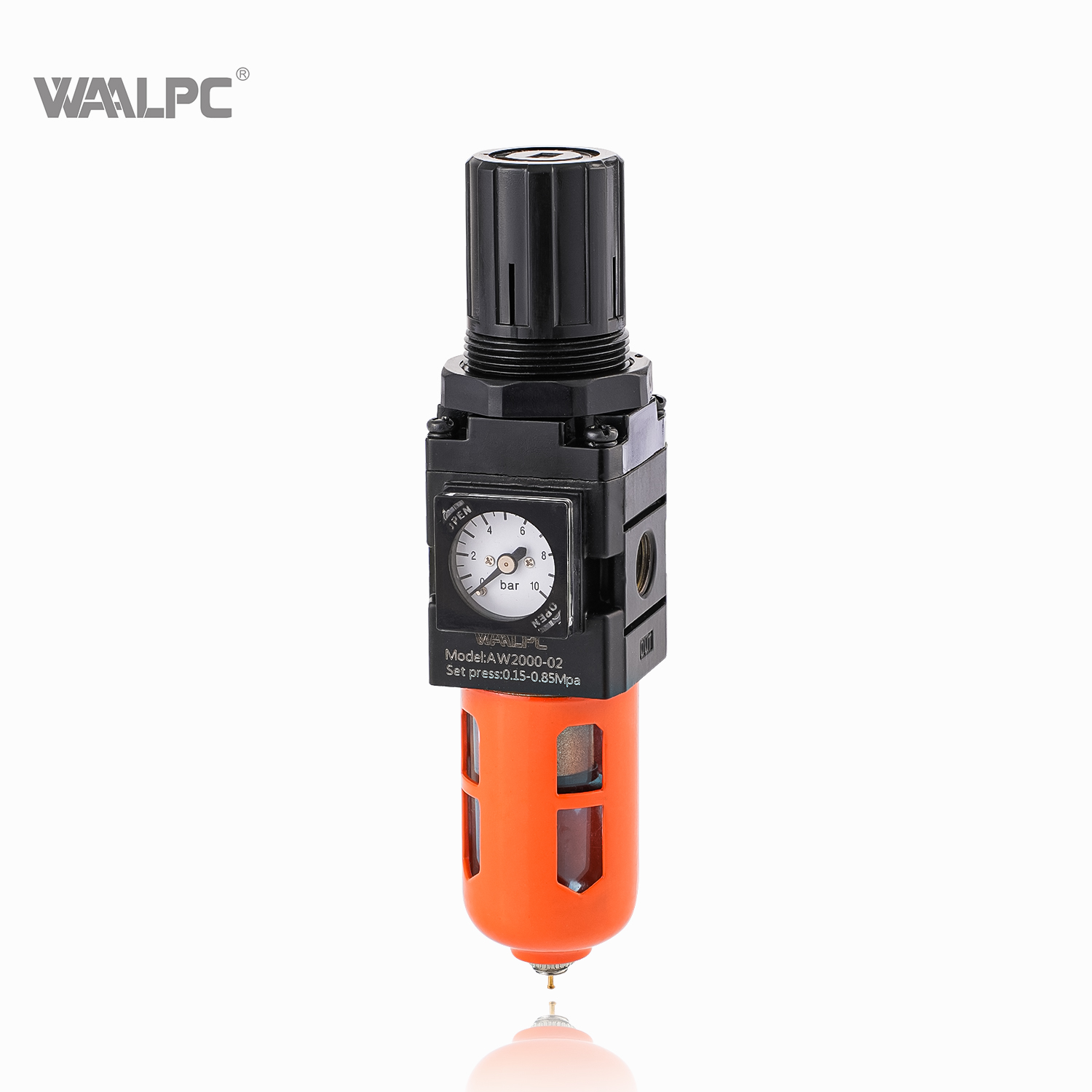

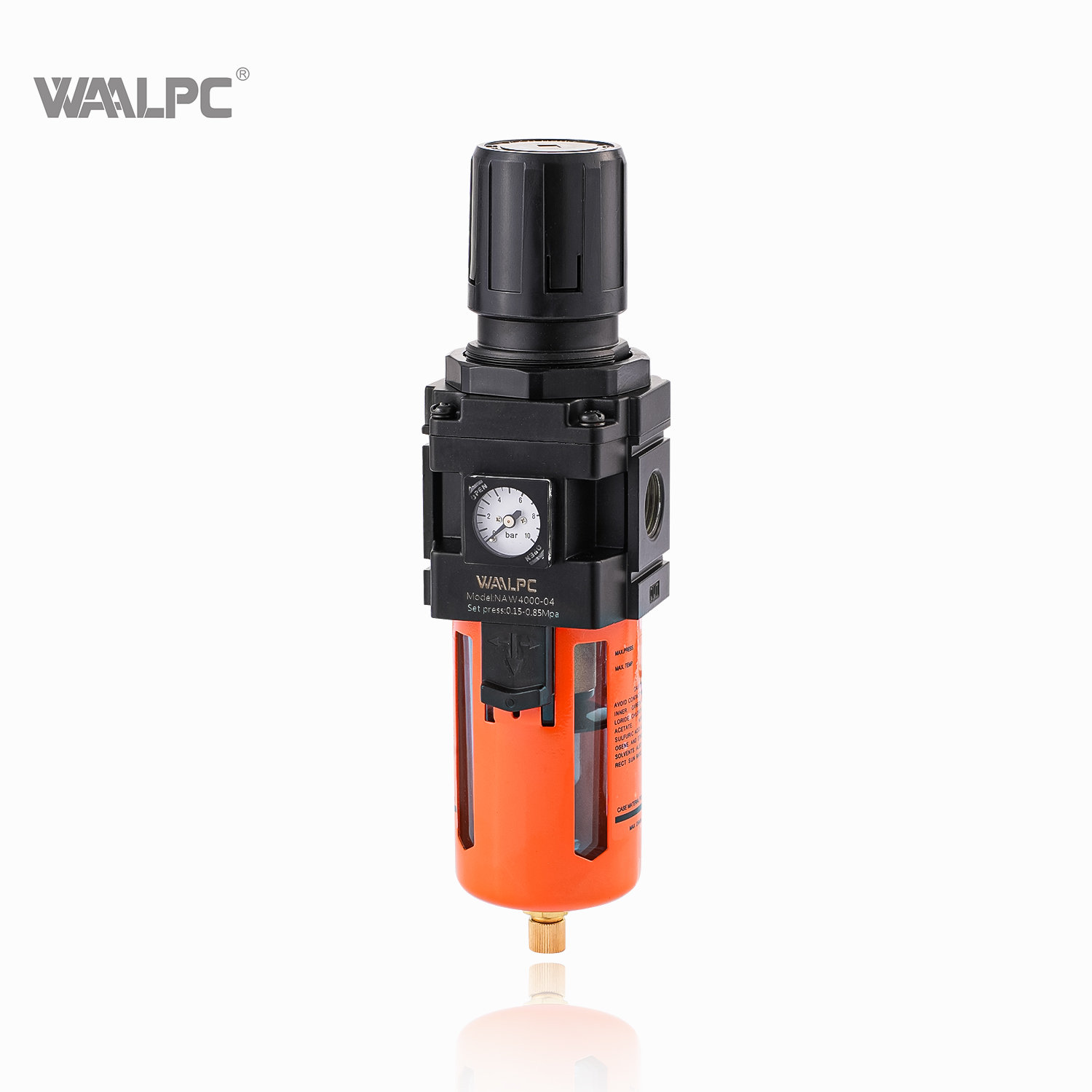

类型名称 | 过滤减压阀 | |||||||||
模型 | NAW1000-M5 | NAW2000-01 | NAW2000-02 | NAW3000-02 | NAW3000-03 | NAW4000-03 | NAW4000-04 | NAW4000-06 | NAW5000-06 | NAW5000-10 |
端口 尺寸 (G) | M5×0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
杯子 保护 套 | NAW1000-2000（不含） | NAW3000-5000（W） | ||||||||
排水 型 | 手动排水、自动排水、压差排水（可选） | |||||||||
过滤 等级 | 5微米、25微米、40微米 | |||||||||
工作 介质 | 空气 | |||||||||
调压 范围 | 0.05-0.07MPa | 0.05-0.85MPa | ||||||||
最大限度。 工作 压力 | 1.0MPa（145Psi） | |||||||||
耐压 性 | 1.5MPa（215Psi） | |||||||||
工作 温度范围 | 5-60℃ | |||||||||
滤 杯 容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 |
压力计 | Y40-01 | Y50-02 | ||||||||
L型 支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 |
材料 | 外壳：铝压铸成型；容器杯：PE；防护罩：铁 | |||||||||
重量 | 300克 | 370克 | 370克 | 640克 | 640克 | 1260克 | 1260克 | 1310克 | 1890克 | 1890克 |

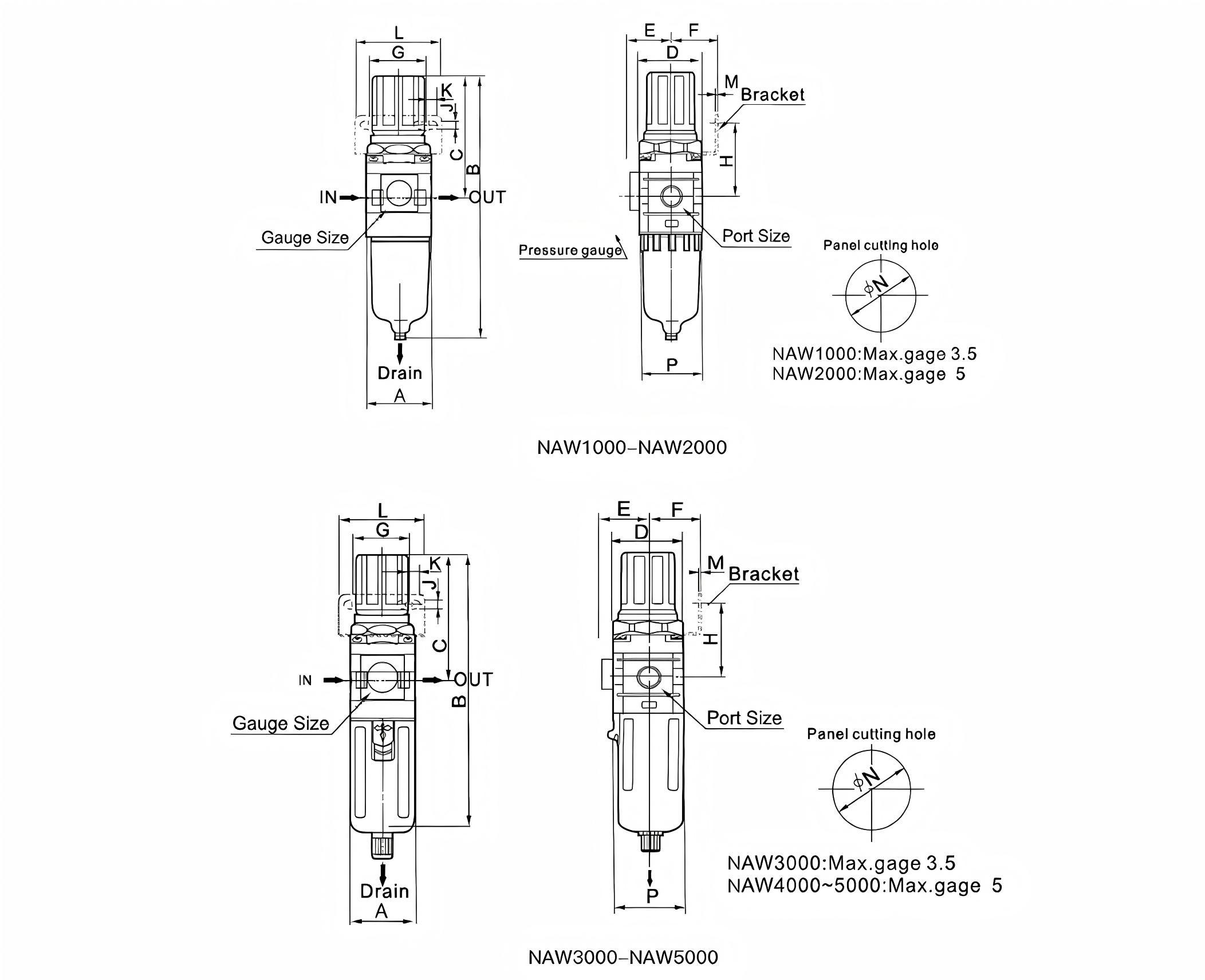

结构
尺寸（毫米）
模型 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
NAW1000 | M5 | 25 | 109.5 | 50.5 | 25 | 26 | 25 | 28 | 30 | 4.5 | 6.5 | 40 | 2 | 20.5 | 28 |
NAW2000 | G1/8-G1/4 | 40 | 164.5 | 78 | 40 | 56.8 | 30 | 34 | 43.5 | 5.4 | 15.4 | 55 | 2.3 | 33.5 | 40 |
NAW3000 | G1/4-G3/8 | 53 | 211 | 92.5 | 53 | 60.8 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 42.5 | 56 |
NAW4000 | G3/8-1/2 | 70 | 262 | 112 | 70 | 70.5 | 49.2 | 54 | 53.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
NAW4000-06 | G3/4 | 75 | 267 | 114 | 70 | 70.5 | 49.2 | 54 | 53.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
NAW5000 | G3/4-G1 | 90 | 336 | 116 | 90 | 75.5 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 90 |
