1、先导方式:内部先导或外部先导。
2、滑柱式结构:密封性好,反应灵敏。
3、双控电磁阀具有记忆功能。
4、内孔采用特殊加工工艺,摩擦力小,启动压力低,使用寿命长。
5、无需加油润滑。
6、配备附属手动装置,方便安装调试。
7、多种标准电压等级可选。
8、与汇流排一体化,节省安装空间。
9、直动式微型电磁阀可采用板式连接安装,也可直接与单阀座配合使用。
10、可高频率控制单作用气缸的操作,也可作为大流量阀门的先导阀。
11.有多种功率和管径以满足不同要求,可组合成真空、真空破坏单元,有常闭(NC)和常开(NO)两种功能。
12、功耗低、体积小、频率高、工作寿命长,可工作5000万次以上。
订购代码
333- C 4 S J 口
口- L
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
象征 | 内容 |
① | 333系列 |
② 功能 | C:常闭(NC),O:常开(NO) |
③ 电压 | 4:DC24V,2:DC12V,6:DC6V, A: AC24V,T:特殊电压 |
④ Socket连接方式 | Z:90直角型、S:180卧式、C:插入式 M:插入螺母型(可安装插入测试) X:直接引线型 |
⑤ 电路板类型 | 空白:不带电路板,P:带二路指示灯 G: 带灯带过压保护电路,J:带节能模板 |
⑥ 接线长度 | 空白:无接线,A:电缆长度125mm B: 电缆长度300mm,C:特殊要求 |
⑦ 插头 式 | 空白:无插头、1:A1、2:A2、3:A3、4:A4、5:A5、6: A6、7:A7、8:A8、9:A9 |
数据表
阀位功能 | 二位 三通,常闭 (NC) 或常开 (NO) | 工作压力 | 0-6bar(NO), 0-7bar(NC), 0-10bar(NC或NO) |
操作方法 | 隔断 | 介质和环境温度 | -5℃~50℃ (但不结冰) |
安装方法 | 免费安装 | 工作介质 | 过滤压缩空气(等级 过滤符合IS08573-15.4.4) 或惰性气体 |
孔口尺寸 | 1.3mm、1.5mm、2.0mm (大流量)、 1.0mm(小功率或压力 10巴) | 响应时间 | 打开<10ms,关闭<12ms |
电压 | DC6V、DC12V、DC24V、AC24V(或 其他电压) | 工作周期 | 100% 连续运行 |
电压容差 | ±10% | 电气连接 | 插座或直接引线 |
功耗 | 2.3W、1.8W、0.5W(特殊功率 可定制) | IP等级 | IP50、IP65(直接引线型) |

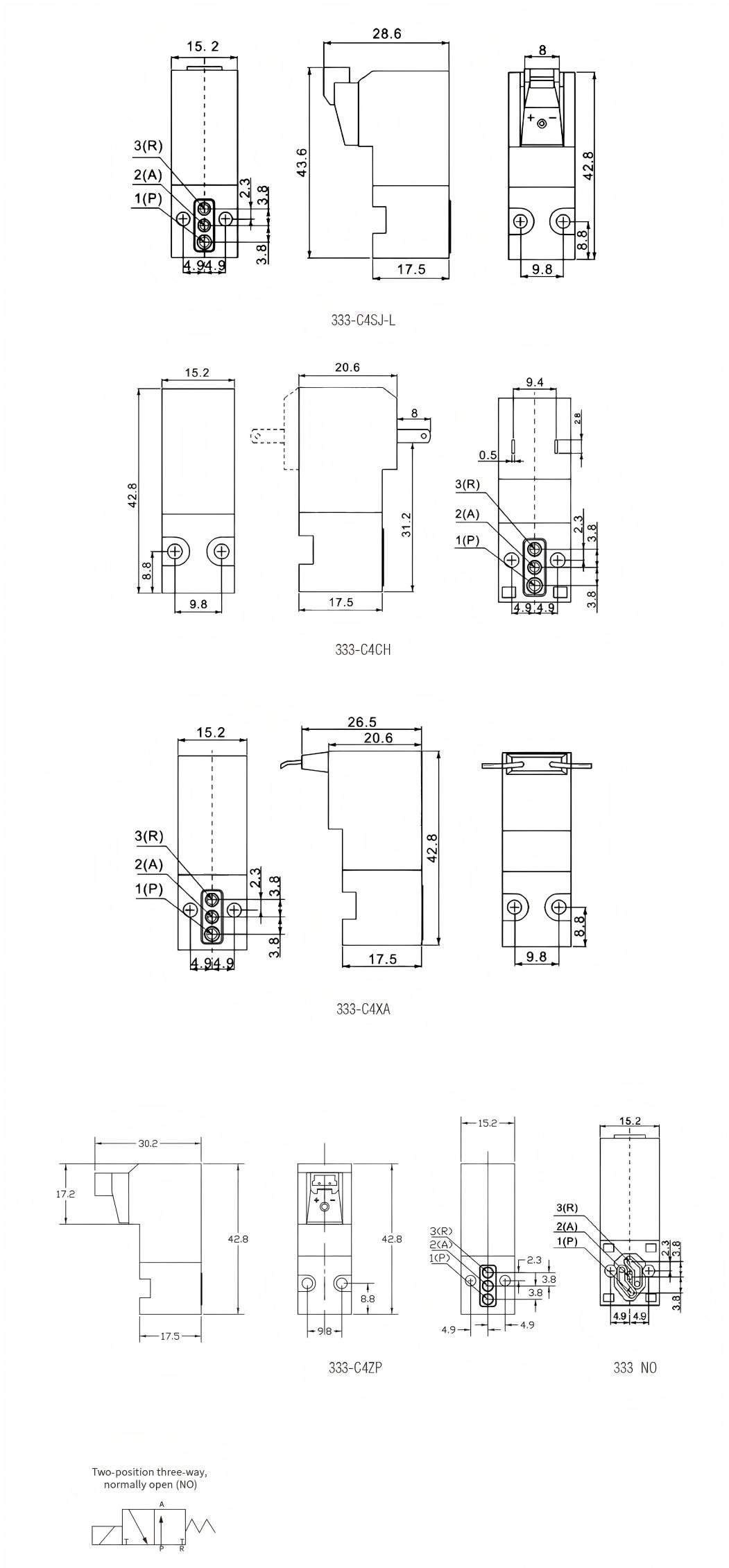

结构
