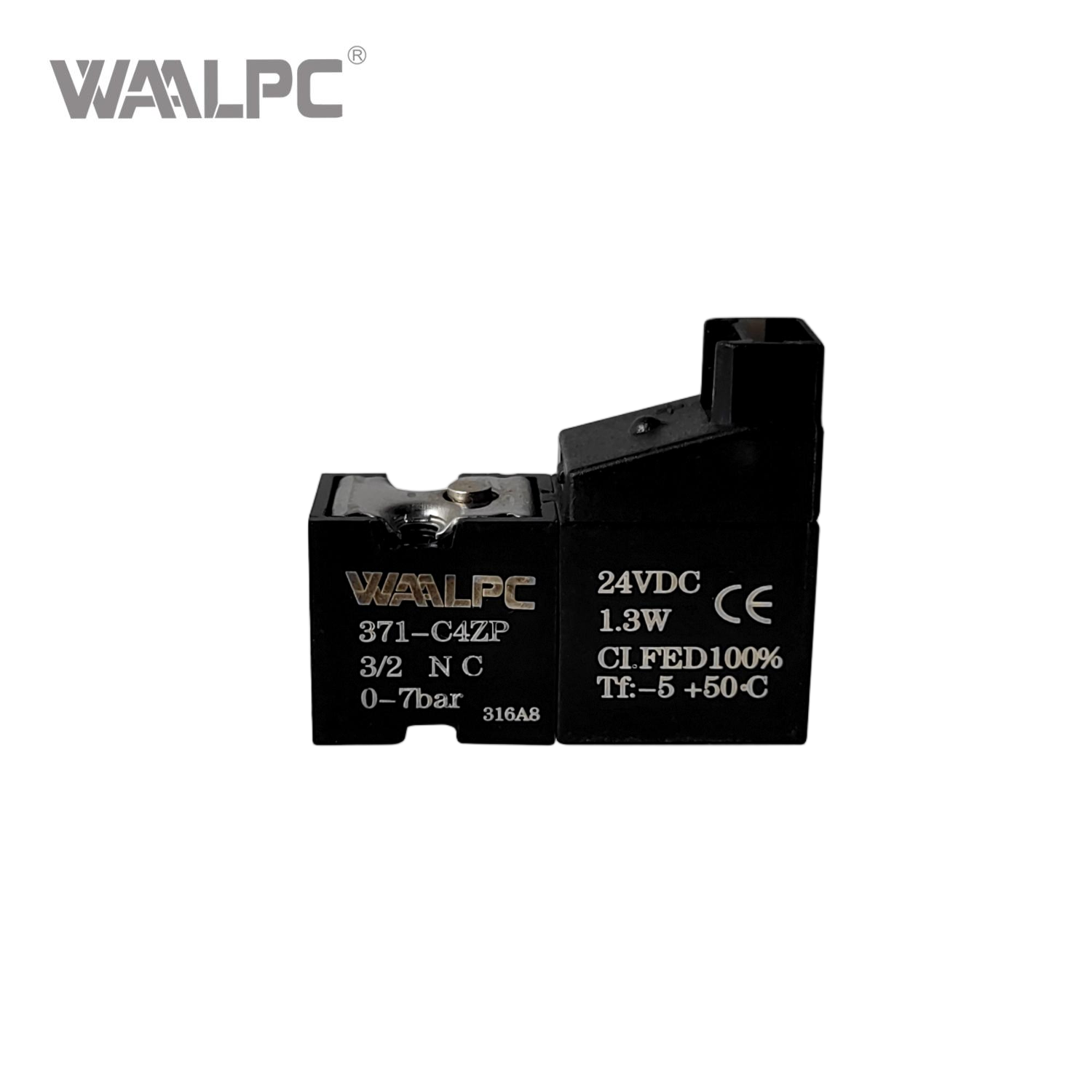

订购代码
371- C 4 Z P 口 口- 口 D
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
象征 | 内容 |
① | 371系列 |
② 功能 | C：常闭 （NC），O：常开（NO） |
③ 电压 | 4：DC24V、2：DC12V、6：DC6V、T：特殊电压 |
④ Socket连接方式 | Z：90°直角型、S：180°卧式、X：直接引线型 |
⑤ 电路板类型 | P： 带双向指示灯，G：带灯带过压保护电路，空白：不带电路板 |
⑥ 接线长度 | 空白：无接线，A：接线长度125mm，B：接线长度300mm，C：特殊要求 |
⑦ 插头式 | 空白：无插头、1：A1、2：A2、3：A3、4：A4、5：A5、6：A6、7：A7、8：A8、9：A9 |
⑧ 排气或排气类型 | 空白：两孔自排气，F：三孔阀板排气，A：按钮处排气，B：按钮处风嘴排气 |
⑨ 长度类型 | 空白：标准长度，D：非标准短款（长度 26.7mm） |
数据表
阀位功能 | 两位三通，常闭（NC）或常开（NO） | 工作压力 | 0-6bar(NO), 0-7bar(NC), 0-10bar(NC或NO) |
工作方式 | 隔断 | 介质和环境温度 | -5℃ - 50℃（但不冷冻） |
安装方法 | 免费安装 | 工作介质 | 过滤后的压缩空气（过滤等级符合IS08573-15.4.4）或惰性气体 |
孔口尺寸 | 0.7毫米 | 响应时间 | 打开<10ms，关闭<12ms |
标称流量 | 19L/min（0.7 孔口尺寸，6Bar 时） | 手动装置 | 按钮式手动开关 |
电压 | DC6V、DC12V、DC24V（或其他电压） | 工作周期 | 100%连续运行 |
电压容差 | 10% | 电气连接 | 插座或直接引线 |
功耗 | 1.3W | IP等级 | IP50、IP65（直接引线型） |

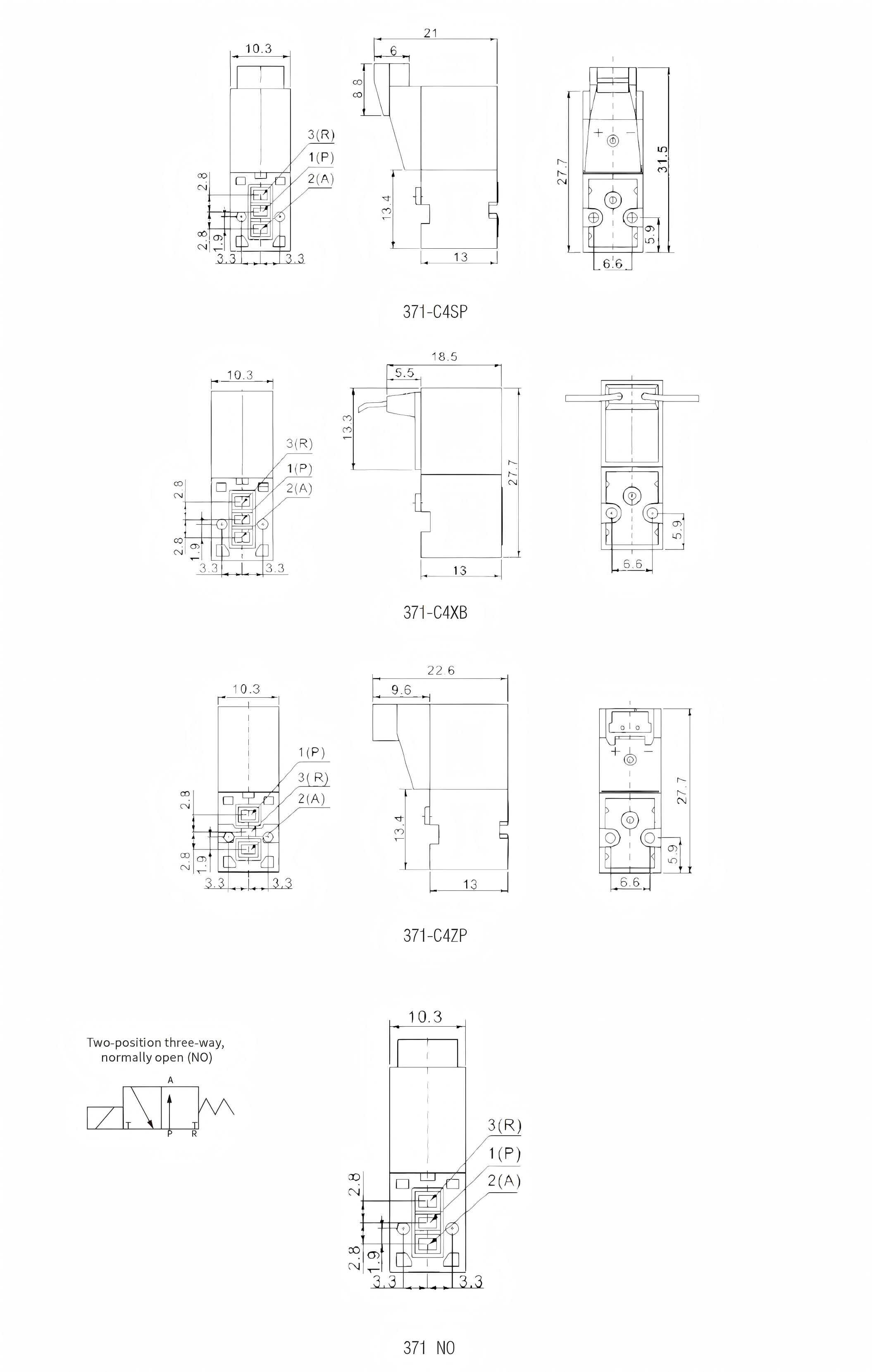

结构
