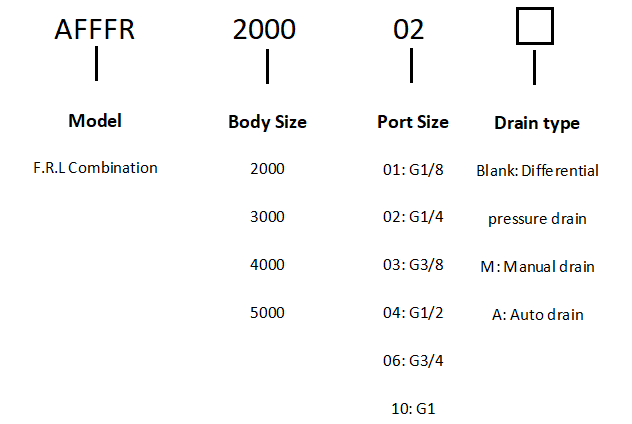

订购代码
数据表
类型名称 | FRL组合 | ||||||||
型号 | AFFFR2000-01 | AFFFR2000-02 | AFFFR3000-02 | AFFFR3000-03 | AFFFR4000-03 | AFFFR4000-04 | AFFFR4000-06 | AFFFR5000-06 | AFFFR5000-10 |
口径(G) | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
排水型 | 手动排水、自动排水、压差排水（可选） | ||||||||
过滤等级 | 0.01微米、0.3微米、5微米、40微米 | ||||||||
工作介质 | 空气 | ||||||||
调压范围 | 0.05~0.85MPa(125Psi) | ||||||||
最大工作压力 | 1.0MPa(145Psi) | ||||||||
耐压性 | 1.2MPa(215Psi) | ||||||||
工作温度范围 | -5~60℃ | ||||||||
压力计 | Y40-01 | Y50-02 | |||||||
材料 | 外壳：铝压铸成型；容器杯：PE；碗护罩：铁 | ||||||||
| 成分 | |||||||||
| 筛选 | AF2000-01 | AF2000-02 | AF3000-02 | AF3000-03 | AF4000-03 | AF4000-04 | AF4000-06 | AF5000-06 | AF5000-10 |
| 调节器 | AR2000-01 | AR2000-02 | AR3000-02 | AR3000-03 | AR4000-03 | AR4000-04 | AR4000-06 | AR5000-06 | AR5000-10 |
结构
| 型号 | 接口尺寸 | 尺寸（毫米） | ||||||||
| A | B | C | D | E | F | G | H | I | ||
| AFFR2000-02 | 1/4 | 14 | 9 | 10 | 1.9 | 5 | 8 | 6.5 | 3.5 | 4 |
| AFFR3000-03 | 3/8 | 18 | 12 | 16 | 4.3 | 6.3 | 9.5 | 8 | 4.7 | 5.3 |
| AFFR4000-04 | 1/2 | 24 | 15 | 16.5 | 4.4 | 8.5 | 10.5 | 10.5 | 6.3 | 7 |
| AFFR4000-06 | 3/4 | 25.3 | 15.5 | 17 | 4.4 | 8.5 | 11 | 11 | 6.7 | 7 |
| AFFR5000-10 | 1 | 30 | 17 | 24.5 | 4.4 | 10.5 | 15 | 12.5 | 8 | 9 |
