经济高效的运行:驱动所需的能源较低,可以直接节省能源。
一阀用于多种流体:降低库存复杂性。
经久耐用,适合恶劣条件:耐腐蚀材料确保可靠性。
易于集成和维护:节省安装和维修时间。
数据表
| 型号 | Q22HD-15 | Q22HD-20 | Q22HD-25 | Q22HD-32 | Q22HD-40 | Q22HD-50 |
| 流程路径 | 13毫米 | 16毫米 | 22毫米 | 28毫米 | 35毫米 | 45毫米 |
| 工作介质 | 压缩空气、水、油等 | |||||
| 工作压力 | 0~1.0兆帕 | |||||
| 控制压力 | 0.4~1.0兆帕 | |||||
| 温度范围 | -5~60℃ | |||||
| Kv(m3/k) | 4 | 5 | 10 | 18 | 25 | 40 |

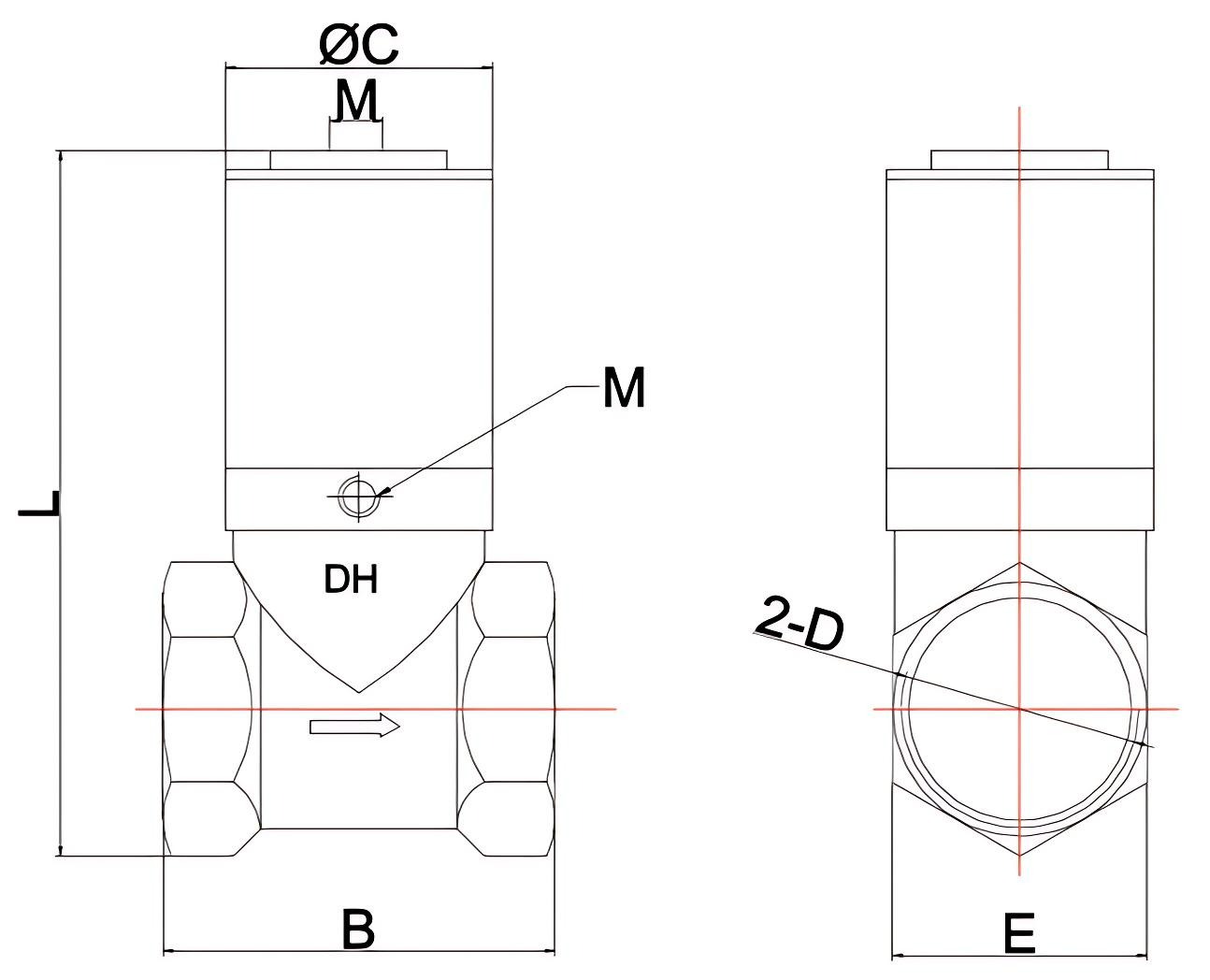

外形尺寸及结构

| 型号 | L(毫米) | B(毫米) | C(毫米) | D | E(毫米) | M |
| Q22HD-15 | 95 | 45 | 30 | G1/2 | 26 | G1/8 |
| Q22HD-20 | 110 | 54 | 38 | G3/4 | 32 | G1/8 |
| Q22HD-25 | 120 | 65 | 38 | G1 | 38 | G1/8 |
| Q22HD-32 | 144 | 76 | 45 | G1-1/4 | 49 | G1/8 |
| Q22HD-40 | 160 | 82 | 55 | G1-1/2 | 53 | G1/8 |
| Q22HD-50 | 180 | 100 | 68 | G2 | 66 | G1/8 |
