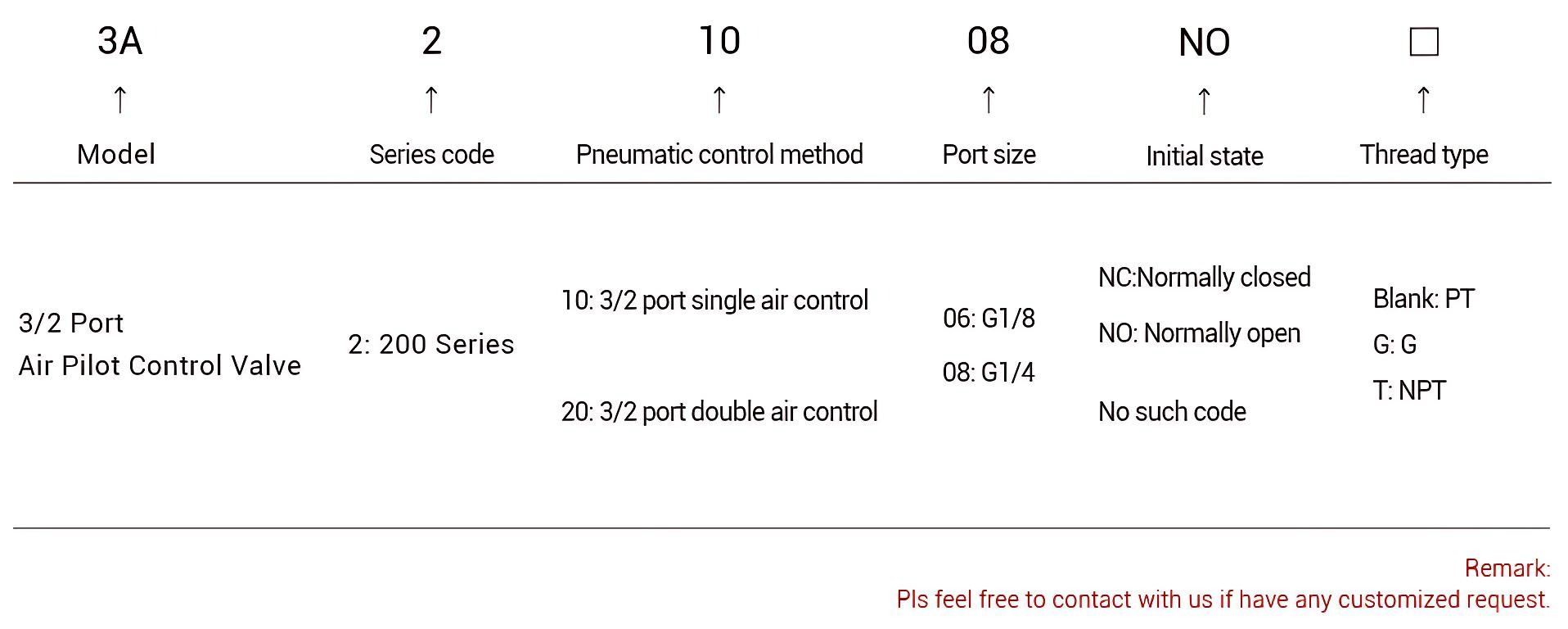

订购代码
数据表
| 型号 | 3A210-06 | 3A220-06 | 3A210-08 | 3A220-08 |
| 工作介质 | 空气（经40um滤芯过滤） | |||
| 作用形式 | 外部先导 | |||
接口尺寸[注]] | 输入=欧=1/8 | 输入=输出=1/4 | ||
| 节流孔尺寸(Cv) [注4] | 3A210-08、3A220-08：17.0mm2(Cv=1.0) | |||
阀门类型 | 3端口2位 | |||
工作压力 | 0.15~0.8MPa(21~114psi) | |||
耐压 | 1.2MPa(175psi) | |||
温度 | -20~70℃ | |||
机身材质 | 铝合金 | |||
润滑[注2] | 不需要 | |||
最大频率[注3] | 5 周期/秒 | |||
[注1]PT螺纹、G螺纹、NPT螺纹可供选择
[注2]一旦使用润滑空气，请继续使用相同的介质以优化阀门的使用寿命。建议使用 ISO VG32 或同等润滑剂。
[注3]最大动作频率为空载状态
[注4]当量孔板Sand Cv均根据流量数据计算

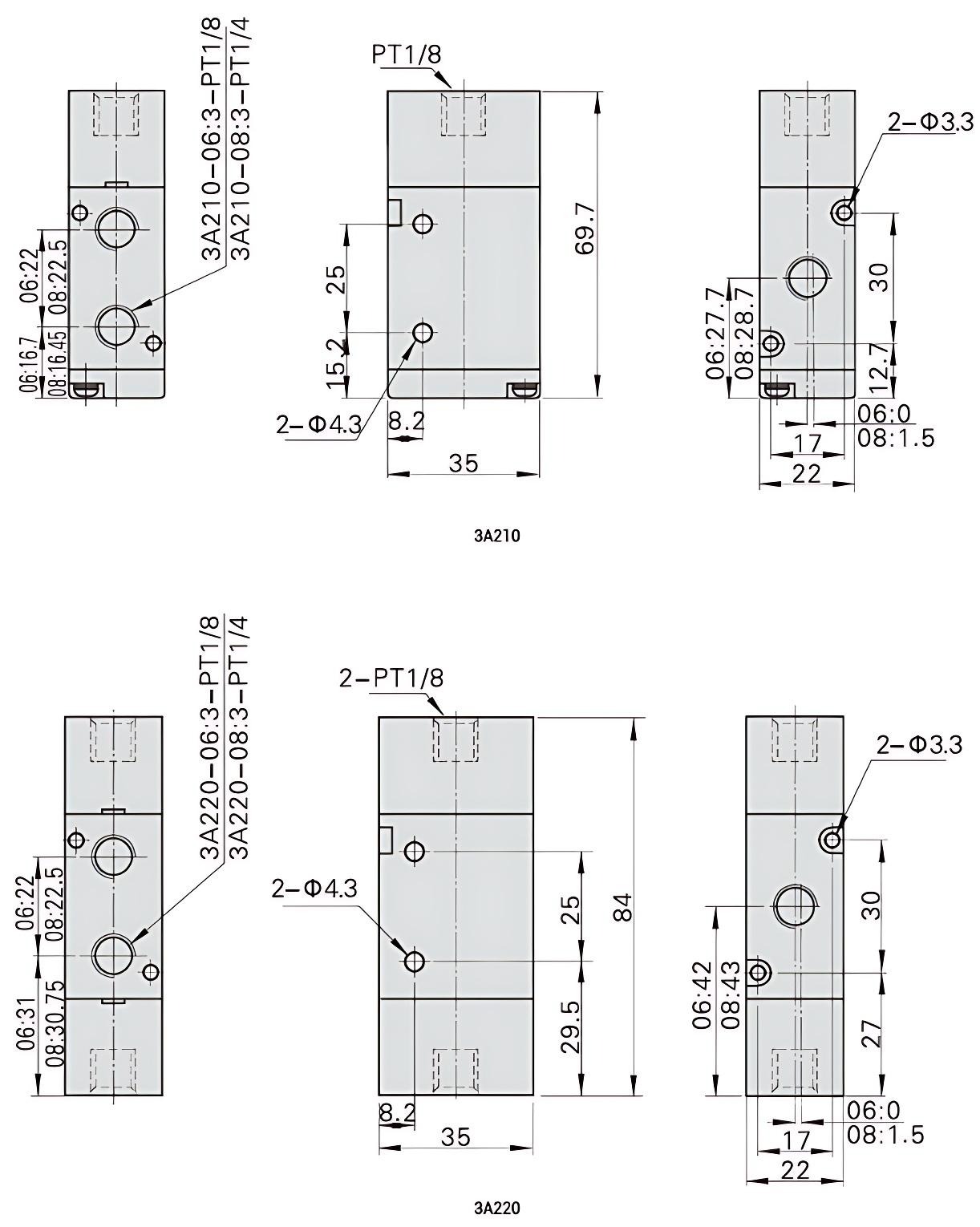

外形尺寸及结构
