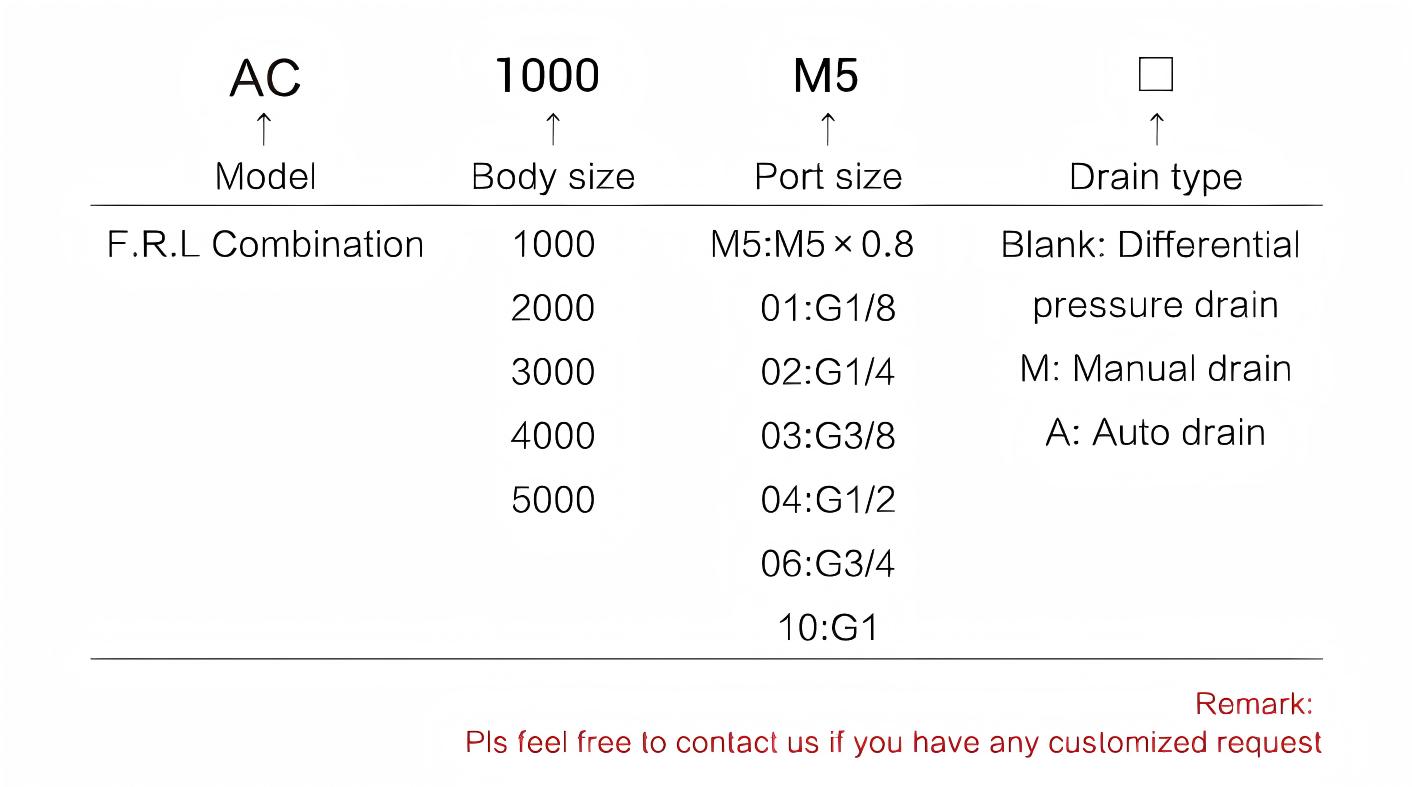

订购代码
数据表
| 类型名称 | FRL组合 | ||||||||||
型号 | AC1000-M5 | AC2000-01 | AC3000-02 | AC3000-02 | AC3000-03 | AC4000-03 | AC4000-04 | AC4000-06 | AC5000-06 | AC5000-10 | |
端口尺寸 | M5*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 | |
| 杯子保护套 | AW1000-2000（W/0） | AW3000-5000（W） | |||||||||
排水型 | 手动排水、自动排水、差压排水（可选） | ||||||||||
过滤等级 | 5微米、25微米、40微米 | ||||||||||
| 工作介质 | 空气 | ||||||||||
调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | |||||||||
最大限度。工作压力 | 1.0MPa（145Psi） | ||||||||||
耐压性 | 1.5兆帕（215磅/平方英寸） | ||||||||||
工作温度范围 | 5~60℃ | ||||||||||
| 滤杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
| 油杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
| 推荐油 | 涡轮机油 1 ISOVG32 | ||||||||||
压力计 | Y40-01 | Y50-02 | |||||||||
| L型支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 | |
| 材料 | 外壳：铝压铸成型；容器杯：PE；防护罩：铁 | ||||||||||
重量 | 400克 | 470克 | 470克 | 950克 | 950克 | 1810克 | 1810克 | 1910克 | 3150克 | 3150克 | |
| 成分 | 筛选 | AF1000-M5 | AF2000-01 | AF2000-02 | AF3000-02 | AF3000-03 | AF4000-03 | AF4000-04 | AF4000-06 | AF5000-06 | AF5000-10 |
| 调节器 | AR1000-M5 | AR2000-01 | AR2000-02 | AR3000-02 | AR3000-03 | AR4000-03 | AR4000-04 | AR4000-06 | AR5000-06 | AR5000-10 | |
| 润滑器 | AL1000-M5 | AL2000-01 | AL2000-02 | AL3000-02 | AL3000-03 | AL4000-03 | AL4000-04 | AL4000-06 | AL5000-06 | AL5000-10 | |

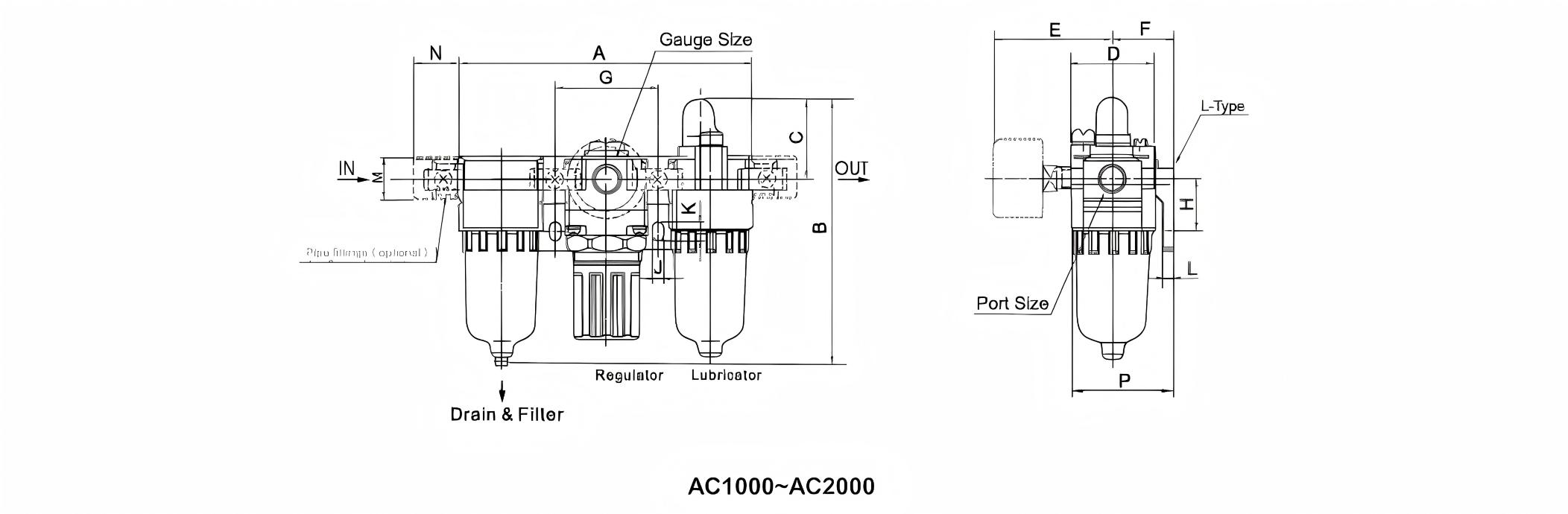

结构
| Model | Port size | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
| AC1000 | M5 | 91 | 84.5 | 25.5 | 25 | 26 | 25 | 33 | 20 | 4.5 | 7.5 | 5 | 17.5 | 16 | 38.5 |
| AC2000 | 1/8-1/4 | 140 | 125 | 38 | 40 | 56.8 | 30 | 50 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 |
| AC3000 | 1/4-3/8 | 181 | 156.5 | 38 | 53 | 60.8 | 41 | 64 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 |
| AC4000 | 3/8-1/2 | 238 | 191.5 | 41 | 70 | 65.5 | 50 | 84 | 40 | 9 | 13 | 7 | 42.2 | 33 | 88 |
| AC4000-06 | 3/4 | 153 | 193 | 40.5 | 70 | 69.5 | 50 | 89 | 40 | 9 | 13 | 7 | 46.2 | 36 | 88 |
| AC5000 | 3/4-1 | 300 | 271.5 | 48 | 90 | 75.5 | 69.8 | 105 | 50 | 12 | 16 | 10.5 | 55.5 | 40 | 115 |
