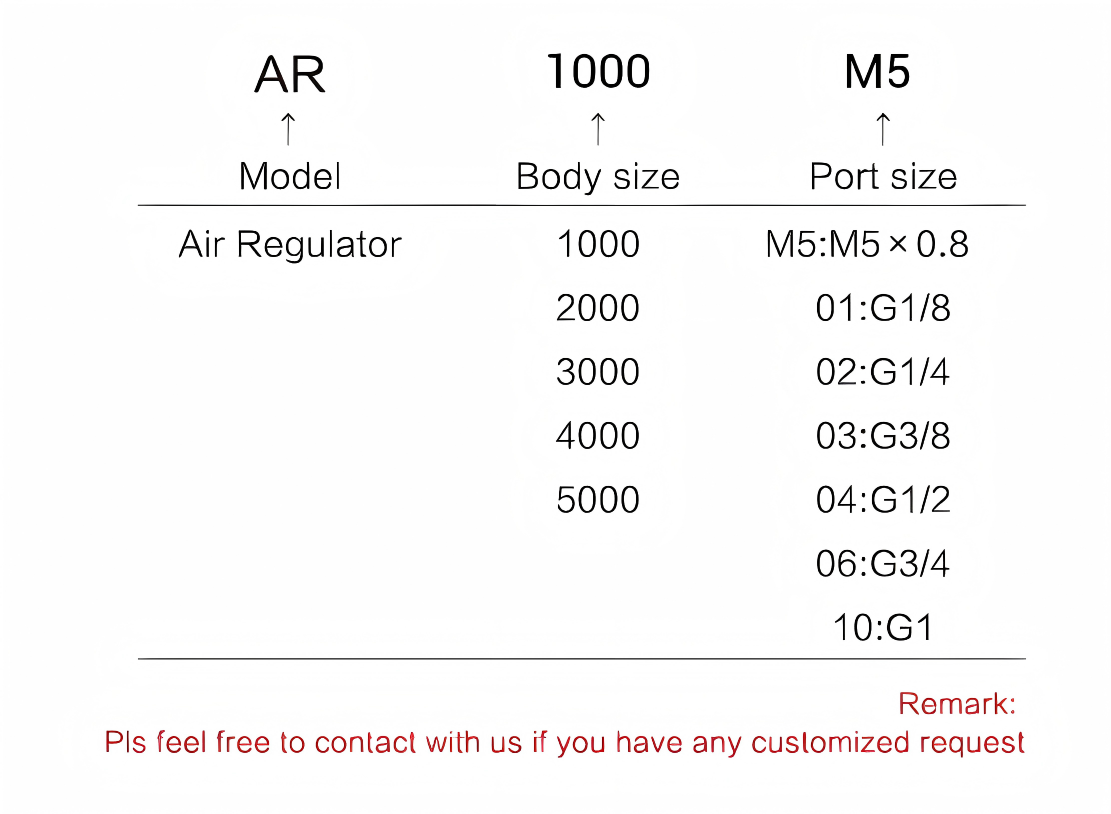

订购代码
数据表
| 类型名称 | 空气调节器 | |||||||||
型号 | AR1000-M5 | AR2000-01 | AR2000-02 | AR3000-02 | AR3000-03 | AR4000-03 | AR4000-04 | AR4000-06 | AR5000-06 | AR5000-10 |
接口尺寸 | M5*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
| 工作介质 | 空气 | |||||||||
| 调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | ||||||||
| 最大工作压力 | 1.0兆帕（145Psi） | |||||||||
| 耐压性 | 1.5兆帕（215磅/平方英寸） | |||||||||
工作温度范围 | 5~60℃ | |||||||||
| 压力计 | Y40-01 | Y50-02 | ||||||||
| L型支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 |
| 材料 | 铝压铸成型 | |||||||||
重量 | 200克 | 280克 | 280克 | 460克 | 460克 | 890克 | 890克 | 940克 | 1200克 | 1200克 |

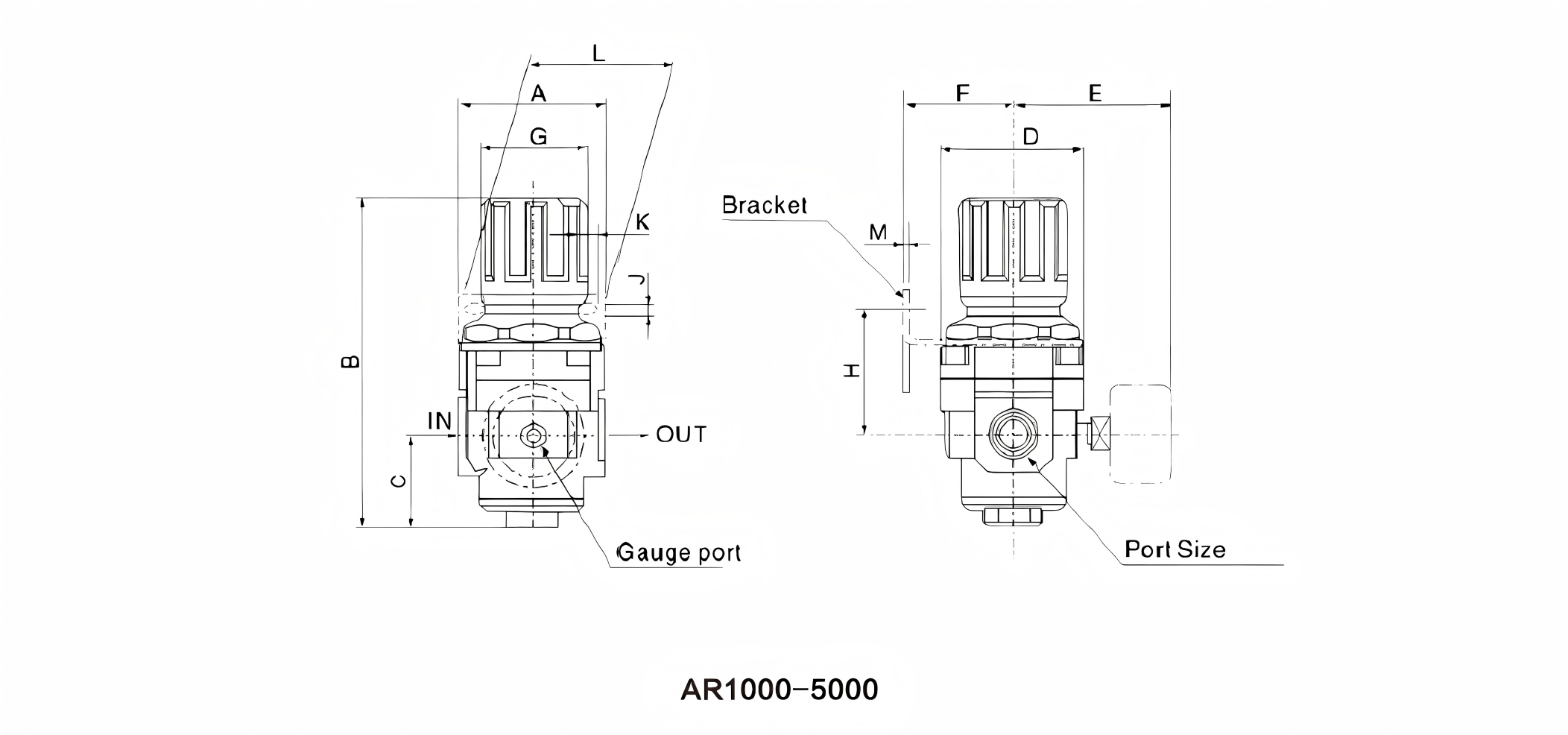

结构
| 型号 | 接口尺寸 | A | B | C | D | F | G | H | J | K | L | M | N |
| AL1000 | M5 | 25 | 61.5 | 11 | 25 | 25 | 28 | 30 | 4.5 | 6.5 | 40 | 2 | 20.5 |
| AL2000 | 1/8-1/4 | 40 | 95 | 17 | 40 | 30 | 34 | 44 | 5.4 | 15.4 | 55 | 2.3 | 33.5 |
| AL3000 | 1/4-3/8 | 53 | 127.5 | 35 | 53 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 42.5 |
| AL4000 | 3/8-1/2 | 70 | 149.5 | 37.5 | 70 | 49.2 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
| AL4000-06 | 3/4 | 75 | 154 | 40.5 | 70 | 49.2 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
| AL5000 | 3/4-1 | 90 | 168 | 48 | 90 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 |
