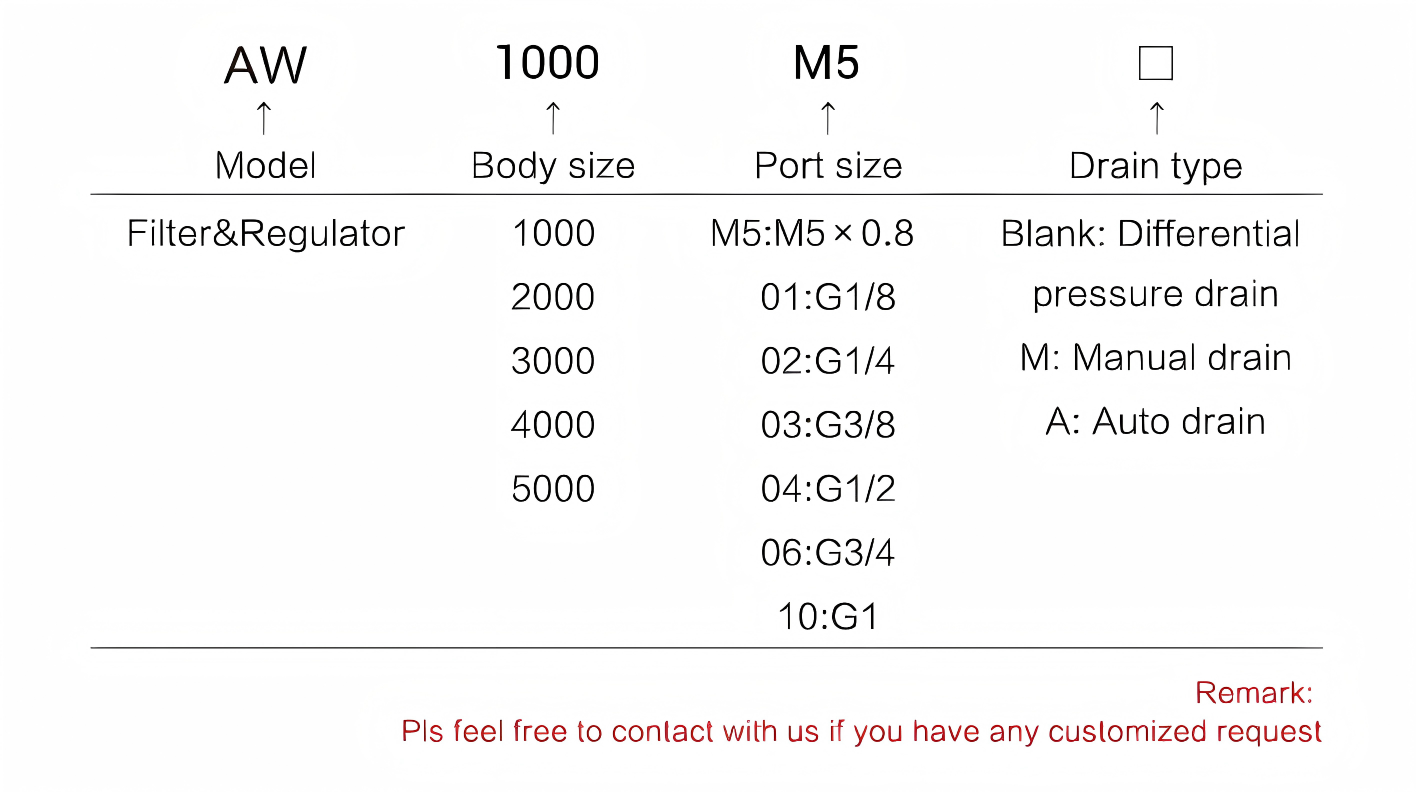

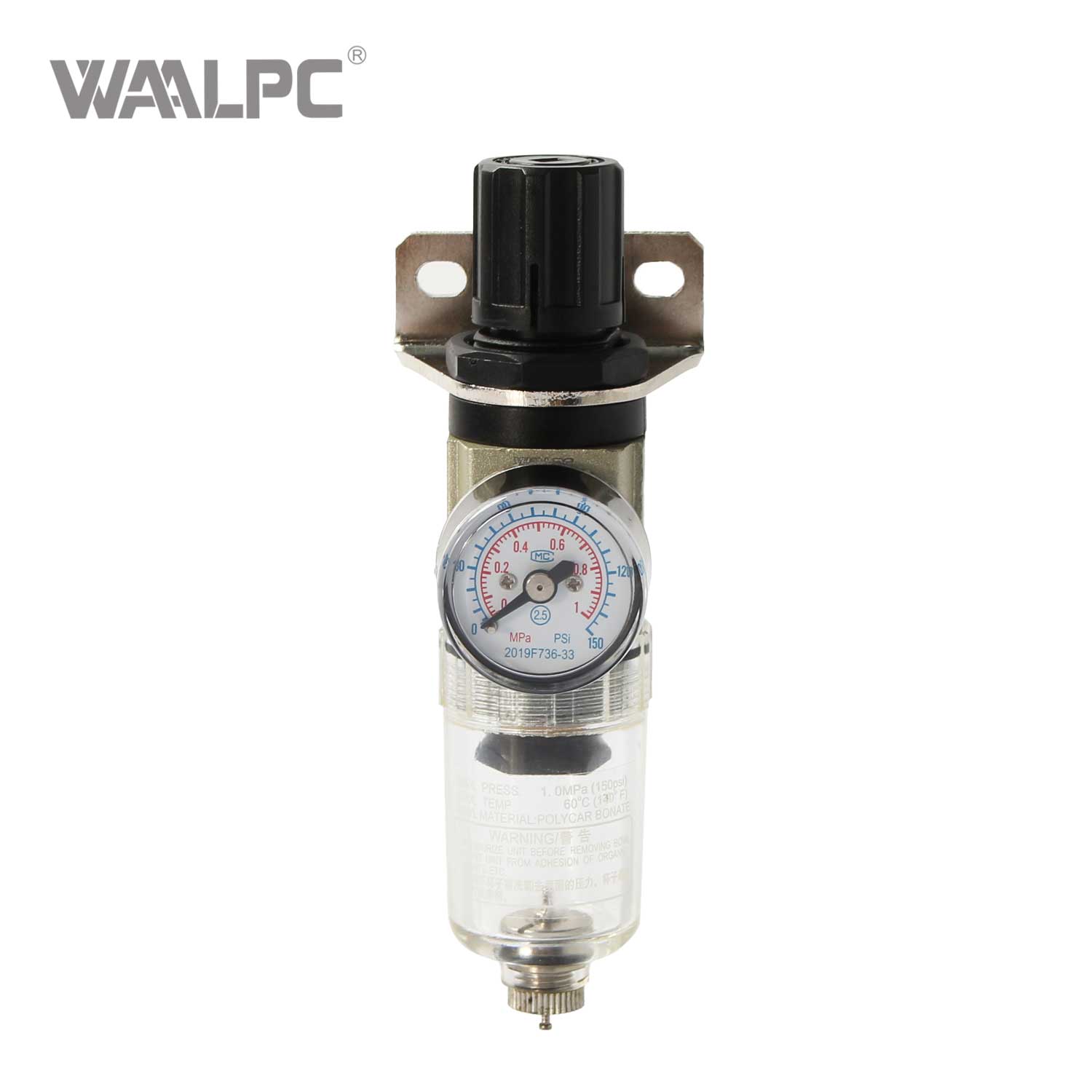

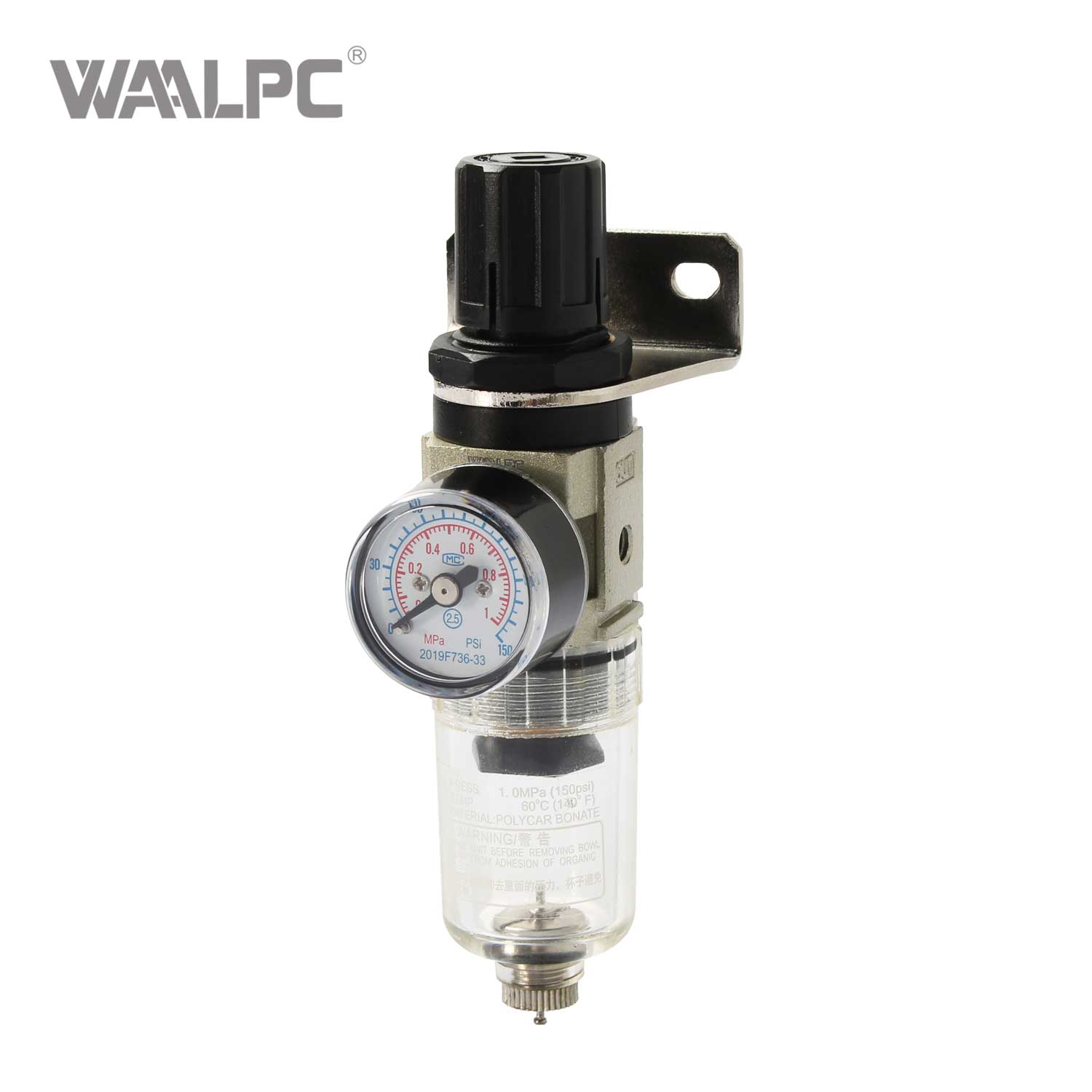

订购代码
数据表
| 类型名称 | 过滤减压阀 | |||||||||
型号 | AW1000-M5 | AW2000-01 | AW3000-02 | AW3000-02 | AW3000-03 | AW4000-03 | AW4000-04 | AW4000-06 | AW5000-06 | AW5000-10 |
端口尺寸 | M5*0.8 | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 |
| 杯子保护套 | AW1000-2000（W/0） | AW3000-5000（W） | ||||||||
排水型 | 手动排水、自动排水、差压排水（可选） | |||||||||
过滤等级 | 5um,25um,40um | |||||||||
| 工作介质 | 空气 | |||||||||
调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | ||||||||
最大限度。工作压力 | 1.0MPa（145Psi） | |||||||||
耐压性 | 1.5兆帕（215磅/平方英寸） | |||||||||
工作温度范围 | 5~60℃ | |||||||||
| 滤杯容量 | 10 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 |
压力计 | Y40-01 | Y50-02 | ||||||||
| L型支架 | L10 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 |
| 材料 | 外壳：铝压铸成型；容器杯：PE；防护罩：铁 | |||||||||
重量 | 300克 | 370克 | 370克 | 640克 | 640克 | 1260克 | 1260克 | 1310克 | 1890克 | 1890克 |

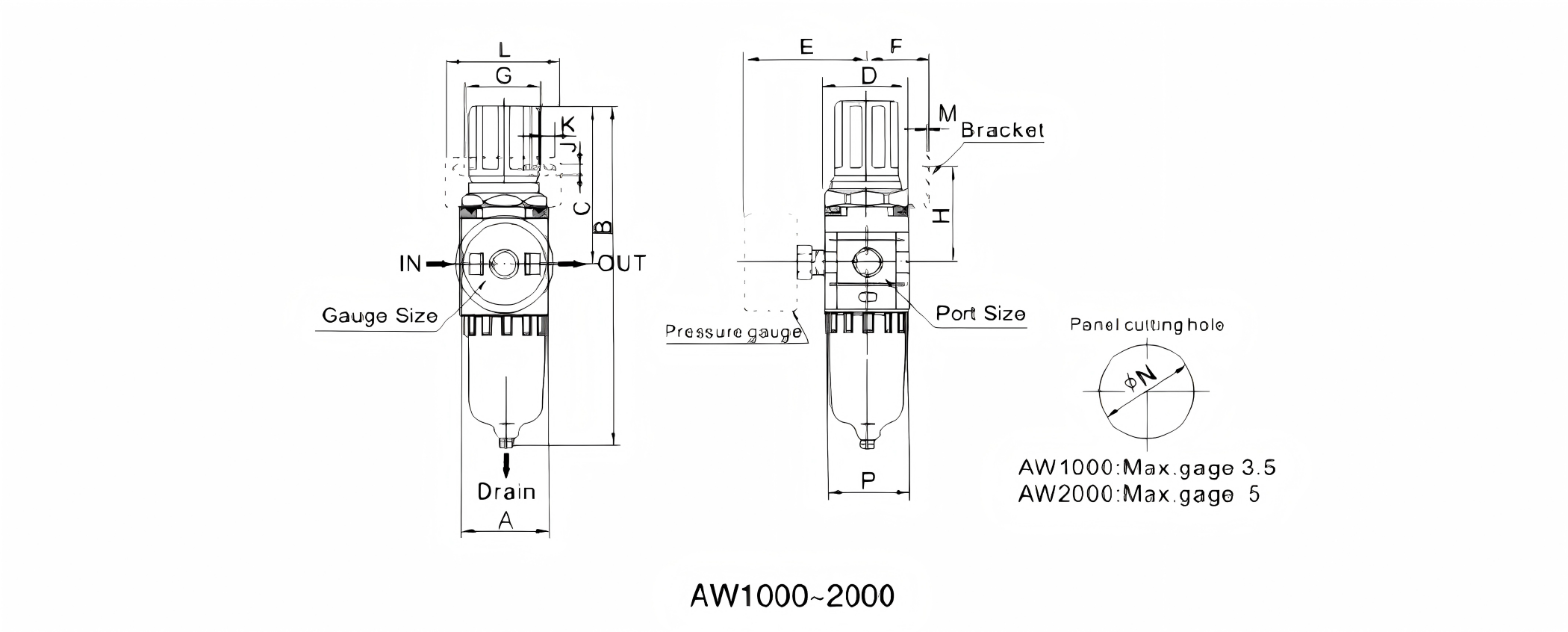

结构
| 型号 | 端口尺寸 | A | B | C | D | E | F | G | H | J | K | L | M | N | P |
| AW1000 | M5 | 25 | 109.5 | 50.5 | 25 | 26 | 25 | 28 | 30 | 4.5 | 6.5 | 40 | 2 | 20.5 | 28 |
| AW2000 | 1/8-1/4 | 40 | 164.5 | 78 | 40 | 56.8 | 30 | 34 | 43.5 | 5.4 | 15.4 | 55 | 2.3 | 33.5 | 40 |
| AW3000 | 1/4-3/8 | 53 | 211 | 92.5 | 53 | 60.8 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 52.5 | 73 |
| AW4000 | 3/8-1/2 | 70 | 262 | 112 | 70 | 70.5 | 49.2 | 54 | 53 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
| AW4000-06 | 3/4 | 75 | 267 | 114 | 70 | 70.5 | 49.2 | 54 | 53.2 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
| AW5000 | 3/4-1 | 90 | 336 | 116 | 90 | 75.5 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 90 |
