| 尺寸： | |
|---|---|

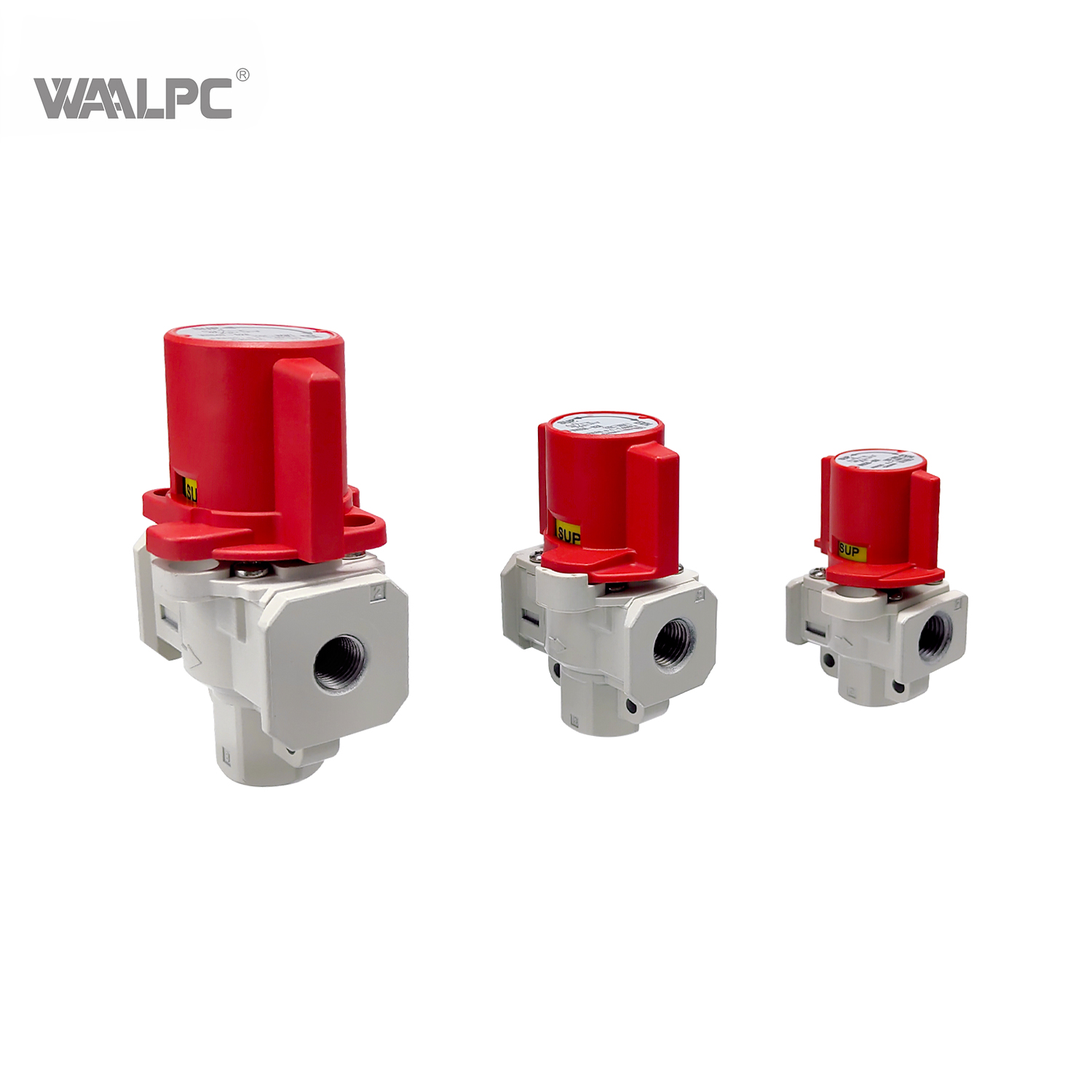

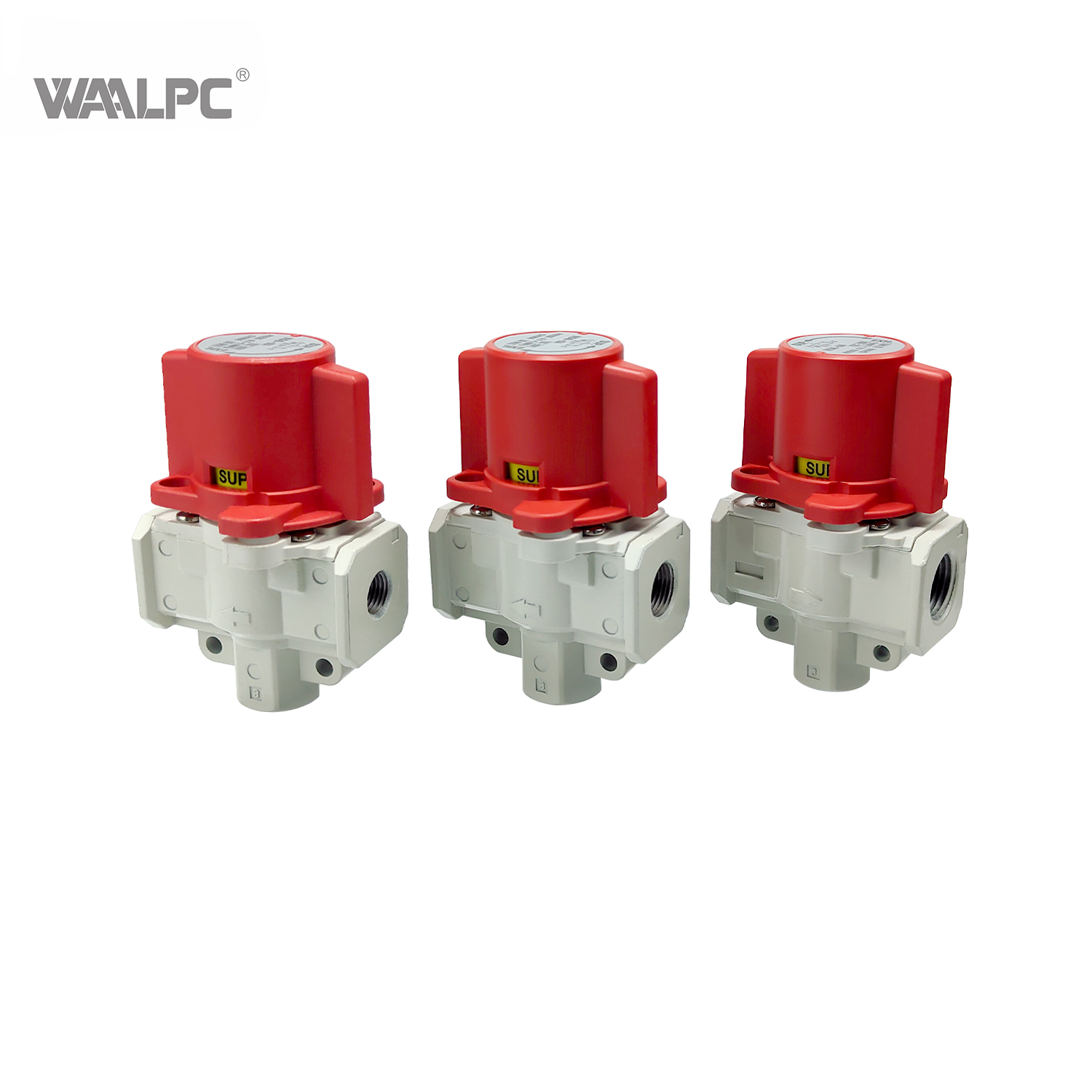

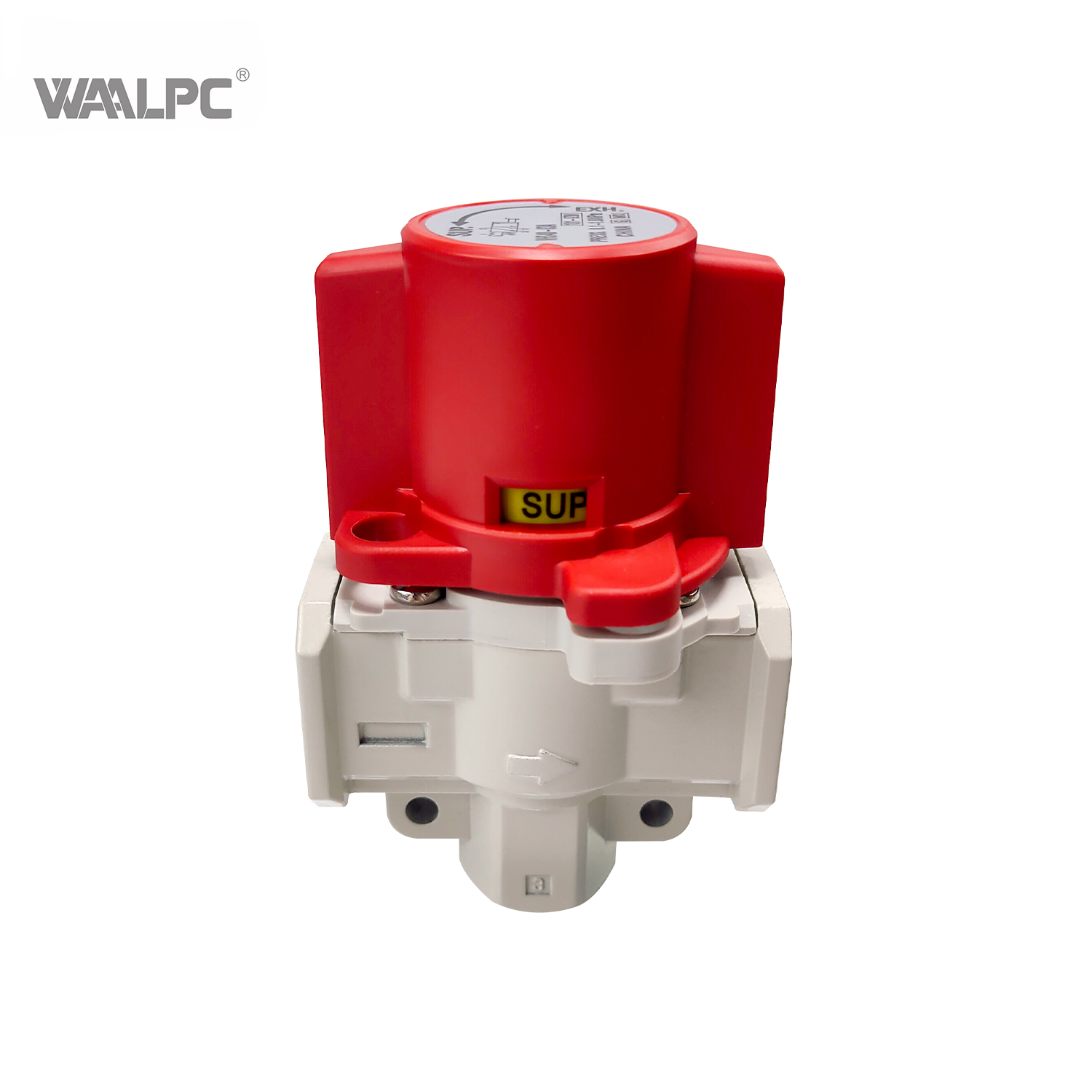

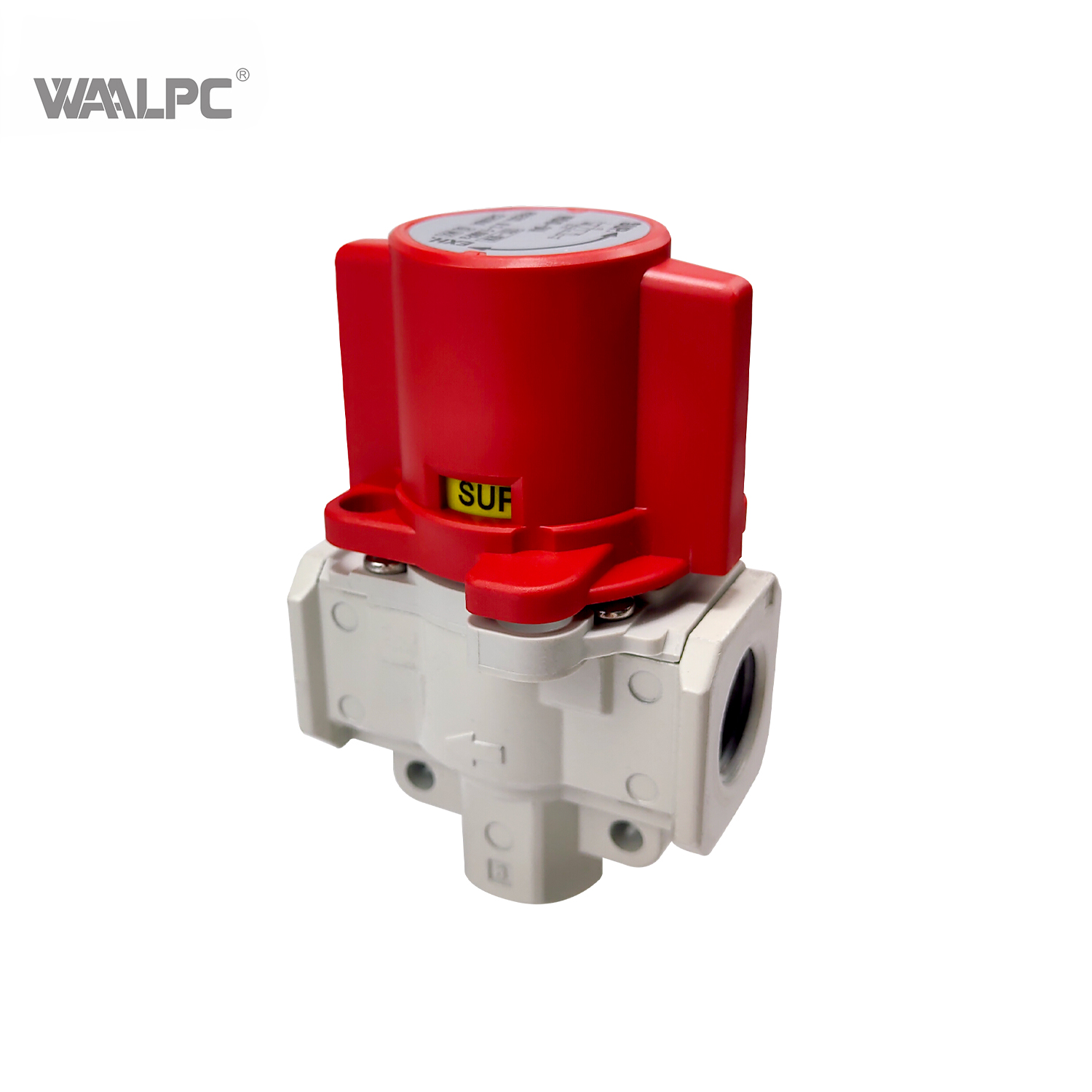

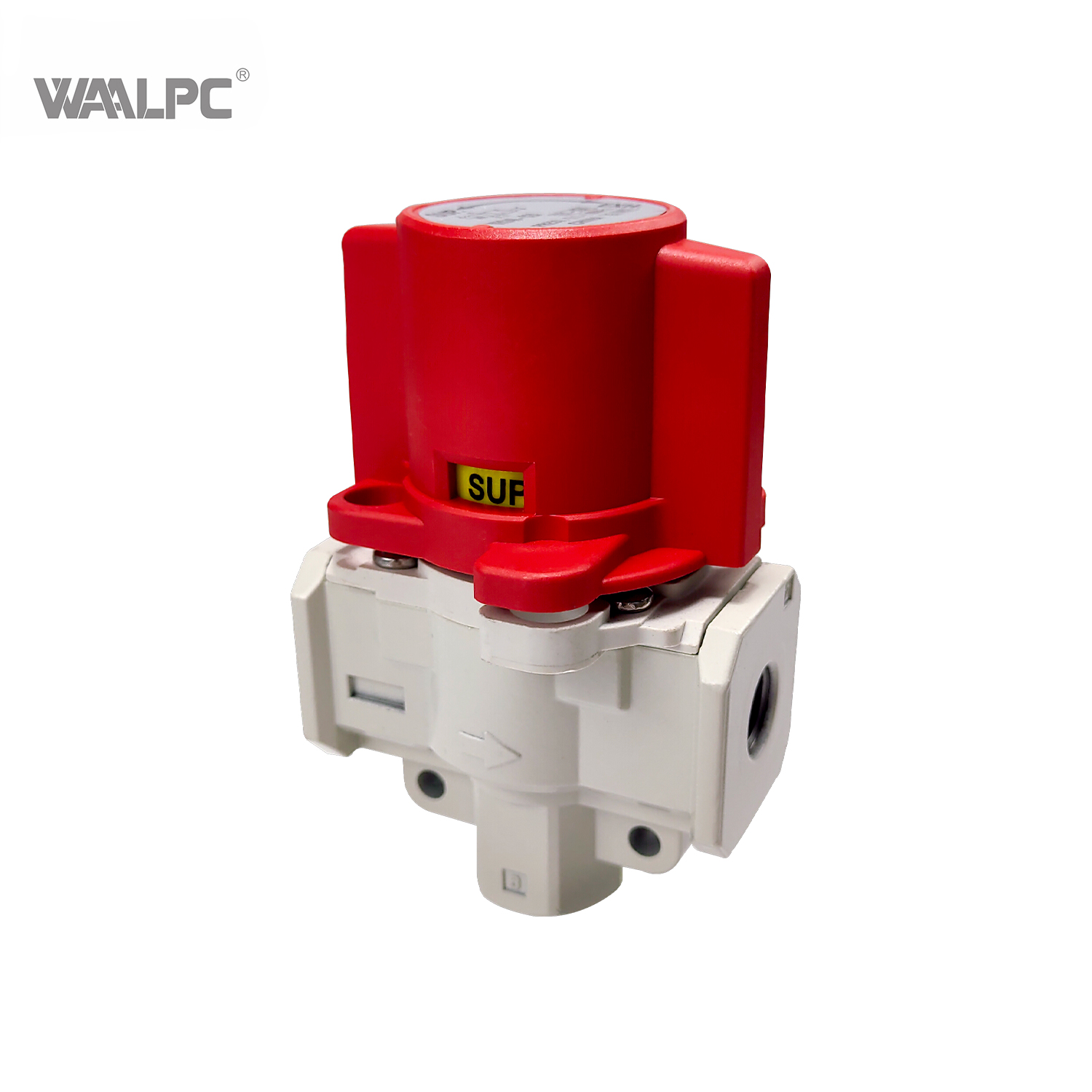

VHS40-02A/VHS40-03A/VHS40-04A
WAALPC
8481400000
| 1. 关键安全保障防止维护期间气动/液压系统中产生危险的压力。通过完全泄压回路消除设备意外启动。 降低突然压力激增造成的工作场所伤害风险。 2. 运行可靠性确保在极端条件（-5°C 至 60°C）下保持一致的性能。通过故障安全压力释放机制实现零停机。 支持工业4.0集成，实现智能工厂监控。 3. 广泛的工业应用汽车：机器人焊接生产线中的安全工具更换。化工厂：适用于酸性环境的耐腐蚀模型。 包装机械：高速装瓶系统的快速压力释放。 重型机械：用于建筑设备液压系统的重型阀门。 |
工业生产
自动化设备
机械设备
食品工业
医疗保健
电子行业
纺织机械
包装机械
规格
| 模型 | 录像带20 | 录像带30 | 录像带40 | VHS40-06 | 录像带50 | |
| 工作介质 | 洁净空气（40um过滤） | |||||
| 工作温度 | -5至60℃（不结冰） | |||||
| 耐压 | 1.5Mpa | |||||
| 工作压力范围 | 0.1～1.0Mpa | |||||
| 手柄切换角度 | 90℃ | |||||
| 油漆颜色（标准） | 亨德尔：红色，主体：白色 | |||||
| 重量 | A(手柄、阀盖：阻燃PBT) | 76克 | 127克 | 247克 | 293克 | 532克 |
| B(亨德尔，阀盖：铝) | 92克 | 156克 | 301克 | 349克 | 630克 | |
选项/附件类型
如果阀门与模块化三联件组合，则需要垫片或带支架的垫片，请单独订购。 VHS 型可从模块化 FRL 组合的订购方式中订购。
| 泄压三通阀 | 垫片零件号 | 带支架的垫片 零件号 | 适用空气制备设备 |
| 录像带20 | Y200-A | Y200T-A | AC20-A、B |
| 录像带30 | Y300-A | Y300T-A | AC25-A、B、AC30-A、B |
| 录像带40 | Y400-A | Y400T-A | AC40-A、B |
| VHS40-06 | Y500-A | Y500T-A | AC40-06A、B |
| 录像带50 | Y600-A | Y600T-A | AC50-B、AC55-B、AC60-B |
*新VHS系列与旧垫片Y200(T)至Y600(T)兼容
流量特性

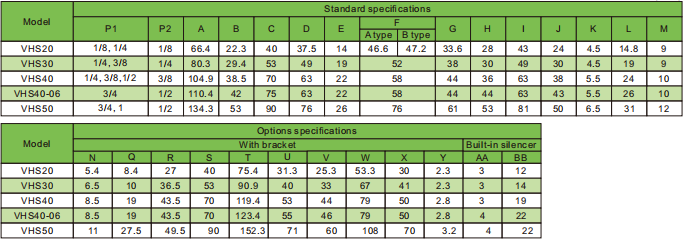

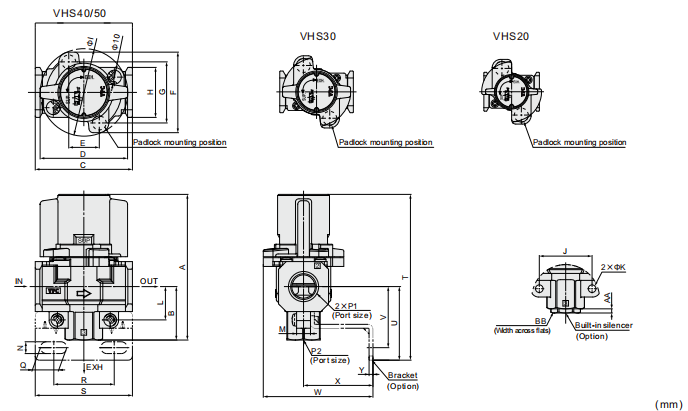

主要尺寸
