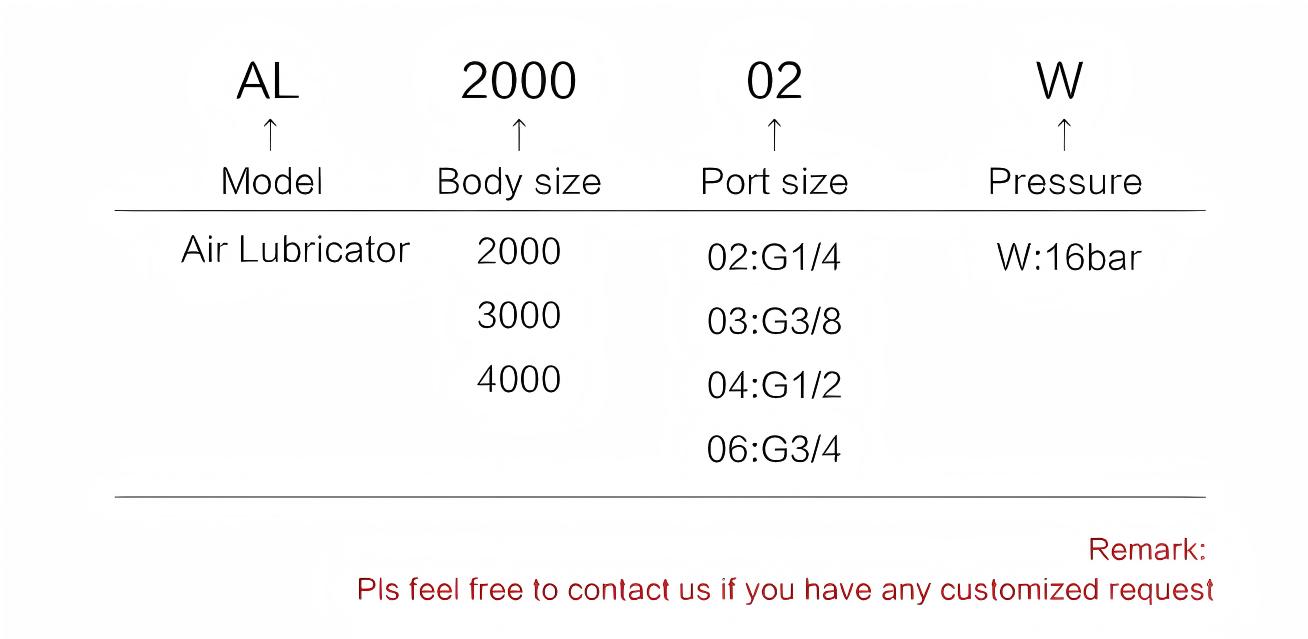

订购代码
数据表
类型名称 | 空气润滑器 | ||||
模型 | AL2000-02W | AL3000-02W | AL3000-03W | AL4000-04W | AL4000-06W |
端口尺寸 (G) | 1/4 | 1/4 | 3/8 | 1/2 | 3/4 |
额定流量 | 500 | 2000 | 2000 | 4000 | 4500 |
工作介质 | 空气 | ||||
调压范围 | 0.05-1.6MPa(72.5psi 232psi) | ||||
最大限度。工作压力 | 1.6MPa(232Psi) | ||||
耐压性 | 2.0MPa(290Psi) | ||||
工作 温度 范围 | -5-60℃ | ||||
油杯容量 | 15 | 20 | 20 | 45 | 45 |
推荐油品 | 涡轮 机油1 ISOVG32 | ||||
压力计 | Y40-01 | Y50-02 | |||
L型支架 | L20 | L30 | L30 | L40 | L40 |
材料 | 压铸铝合金 | ||||

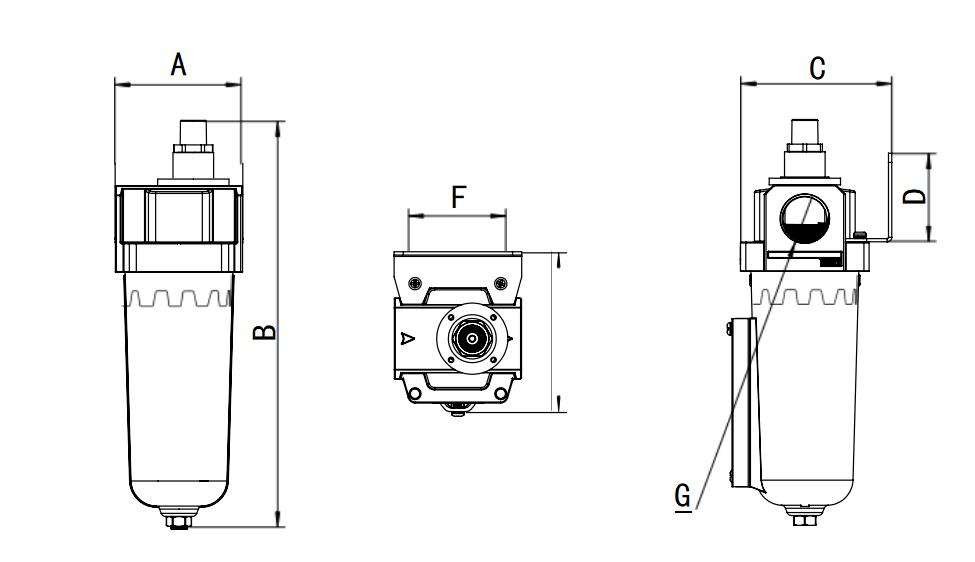

结构
模型 | 端口尺寸 | 尺寸（毫米） | |||||
A | B | C | D | E | F | ||
AL2000-02W | 1/4 | 40 | 136 | 40 | 20 | 50 | 50 |
AL3000-02W | 1/4 | 53 | 158 | 53 | 21 | 63 | 63 |
AL3000-03W | 3/8 | 53 | 158 | 53 | 21 | 63 | 63 |
AL4000-04W | 1/2 | 70 | 166 | 70 | 21 | 80 | 80 |
AL4000-06W | 3/4 | 70 | 170 | 70 | 21 | 80 | 80 |
