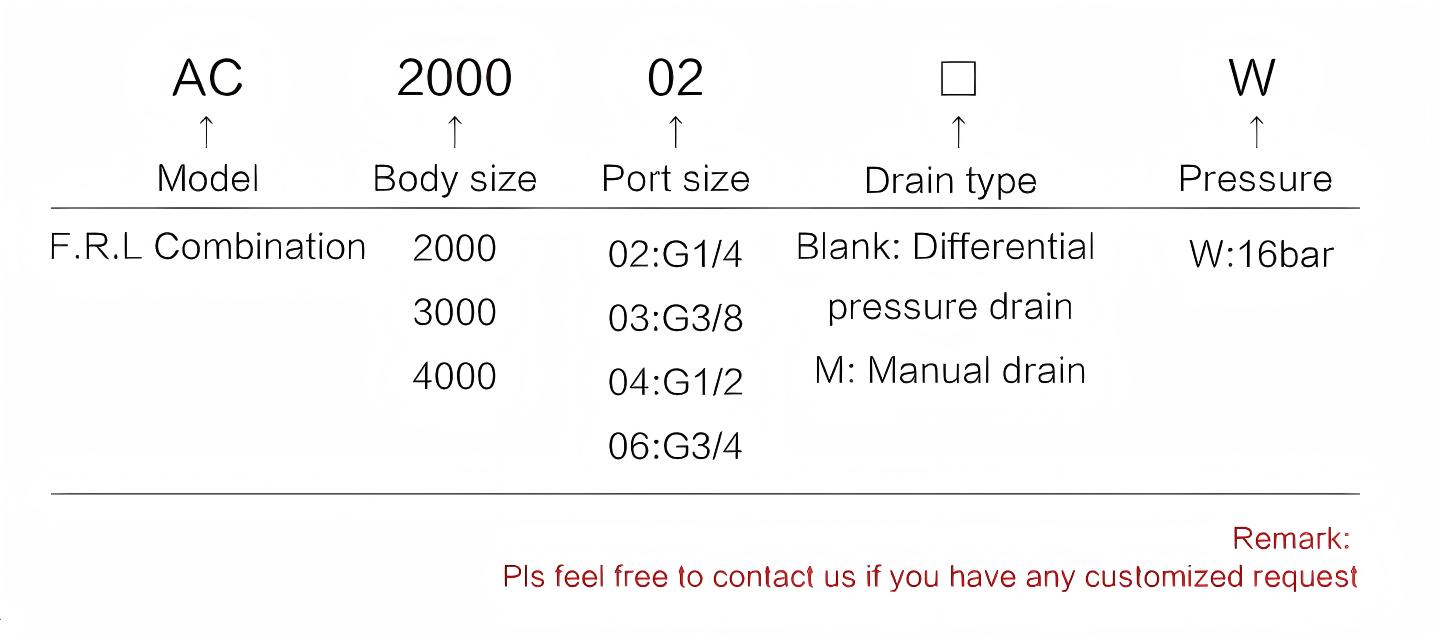

订购代码
数据表

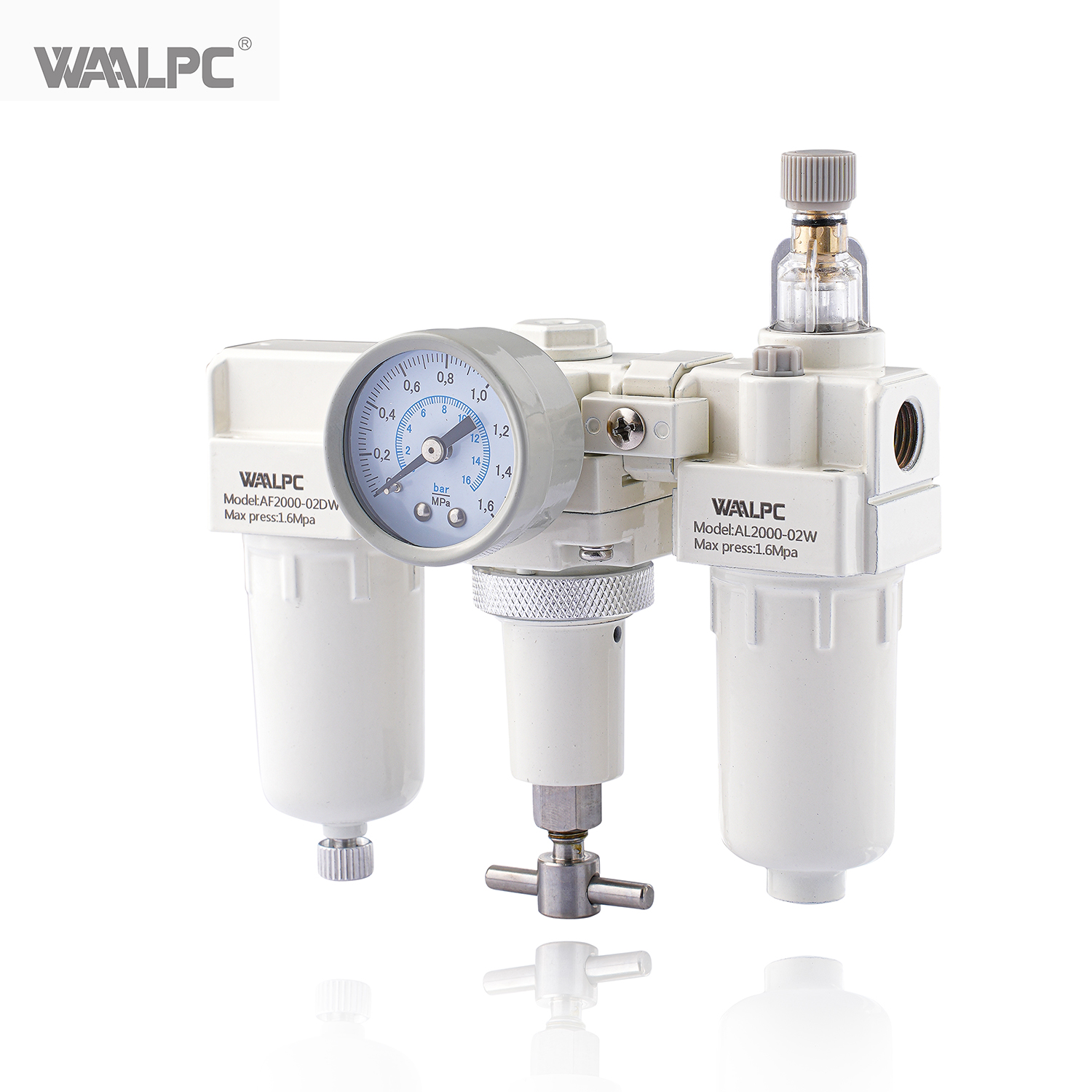

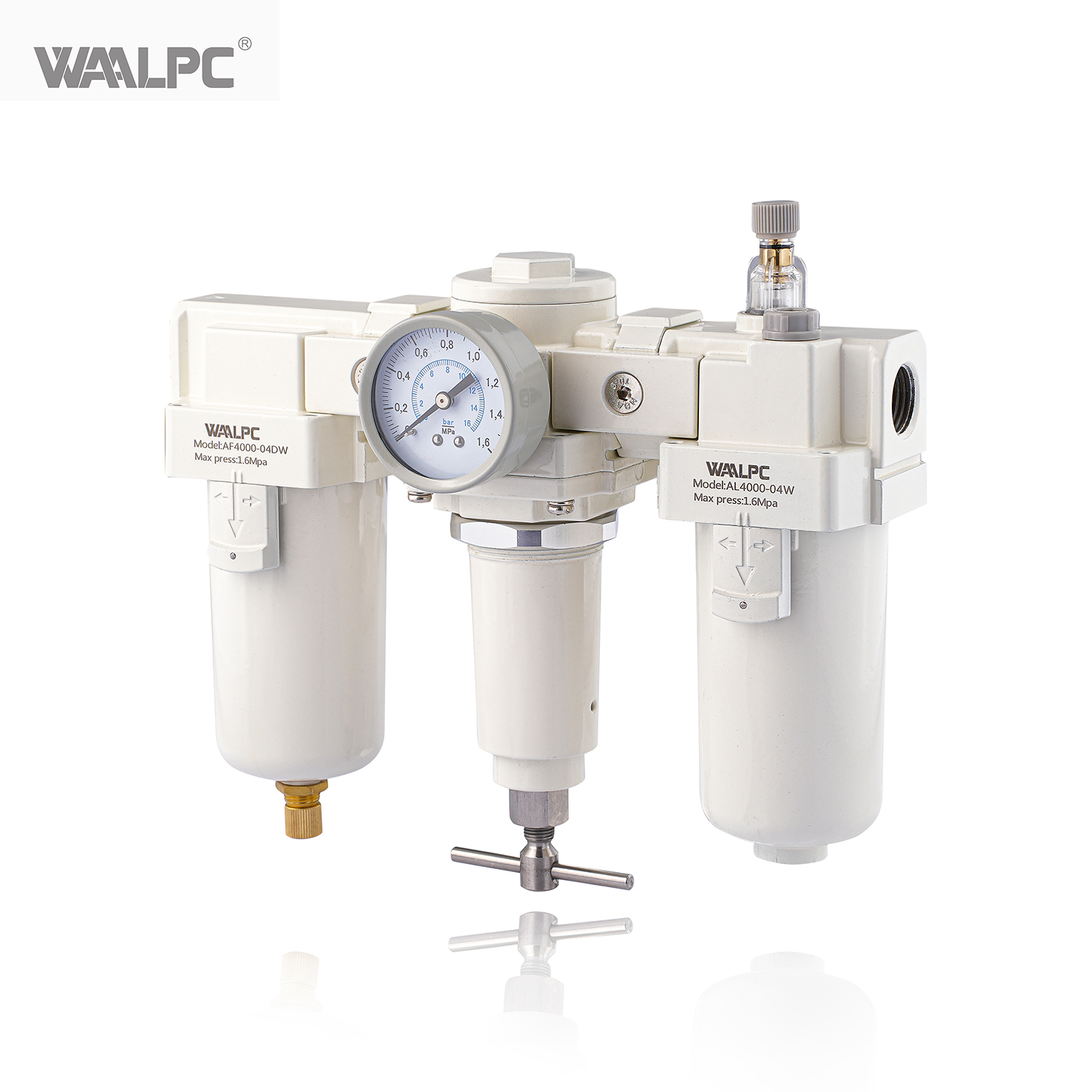

类型名称 | FRL组合 | ||||
模型 | AC2000-02W | AC3000-02W | AC3000-03W | AC4000-04W | AC4000-06W |
端口尺寸 (G) | 1/4 | 1/4 | 3/8 | 1/2 | 3/4 |
额定流量 | 500 | 2000 | 2000 | 4000 | 4500 |
排水型 | 手动 排水、压差排水（可选） | ||||
过滤等级 | 5μm、25μm、40μm | ||||
工作介质 | 空气 | ||||
调压范围 | 0.05-1.6MPa(72.5psi 232psi) | ||||
最大限度。工作压力 | 1.6MPa(232Psi) | ||||
耐压性 | 2.0MPa(290Psi) | ||||
工作 温度 范围 | -5-60℃ | ||||
滤杯容量 | 15 | 20 | 20 | 45 | 45 |
油杯容量 | 15 | 20 | 20 | 45 | 45 |
推荐油品 | 涡轮机油 1 ISOVG32 | ||||
压力计 | Y40-01 | Y50-02 | |||
L型支架 | L20 | L30 | L30 | L40 | L40 |
材料 | 压铸铝合金 | ||||

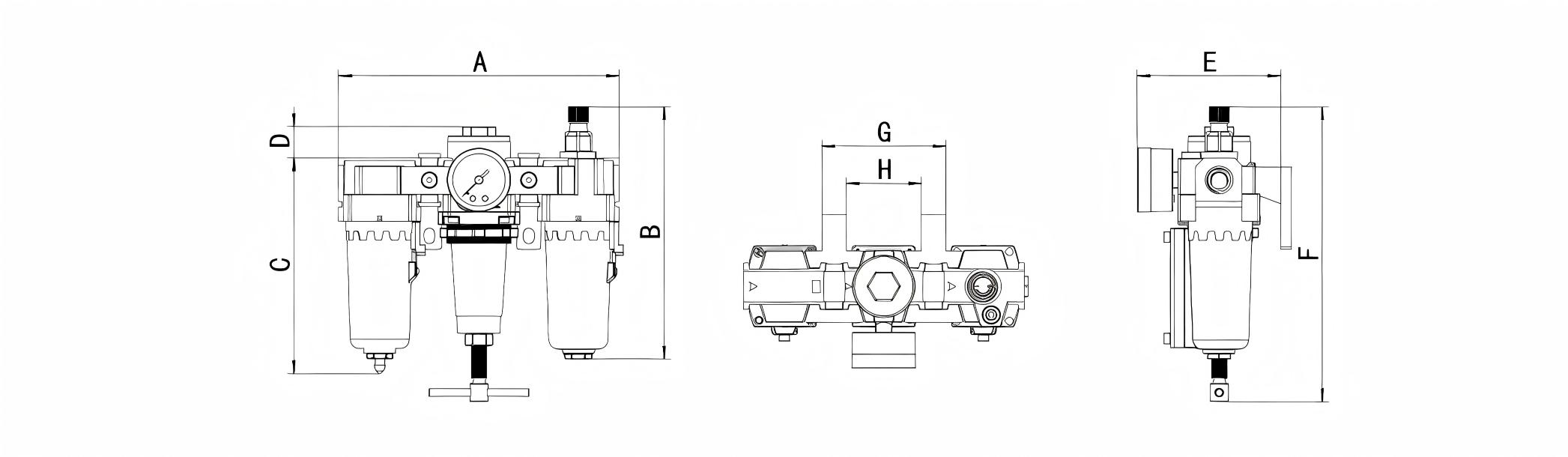

模型 | 端口尺寸 | 尺寸（毫米） | |||||||
A | B | C | D | E | F | G | H | ||
AC2000-02W | 1/4 | 141 | 136 | 105 | 7 | 75 | 146 | 65 | 37 |
AC3000-02W | 1/4 | 170 | 158 | 110 | 7 | 85 | 168 | 85 | 57 |
AC3000-03W | 3/8 | 170 | 158 | 110 | 7 | 85 | 168 | 85 | 57 |
AC4000-04W | 1/2 | 200 | 166 | 145 | 7 | 95 | 178 | 105 | 77 |
AC4000-06W | 3/4 | 210 | 170 | 150 | 7 | 100 | 183 | 110 | 82 |
