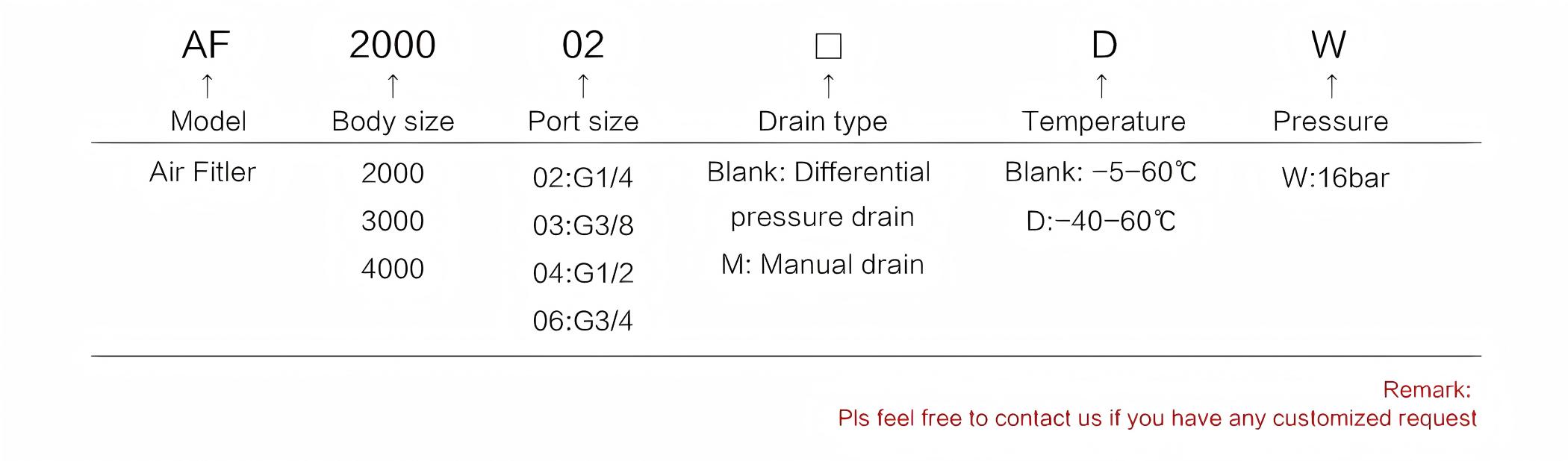

订购代码
数据表
类型名称 | 空气过滤器 | ||||
模型 | AF2000-02DW | AF3000-02DW | AF3000-03DW | AF4000-04DW | AF4000-06DW |
端口尺寸 (G) | 1/4 | 1/4 | 3/8 | 1/2 | 3/4 |
额定流量 | 500 | 2000 | 2000 | 4000 | 4500 |
排水型 | 手动排水、压差排水（可选） | ||||
过滤等级 | 5微米、25微米、40微米 | ||||
工作介质 | 空气 | ||||
调压范围 | 0.05-1.6MPa(72.5psi 232psi) | ||||
最大限度。工作压力 | 1.6MPa(232Psi) | ||||
耐压性 | 2.0MPa(290Psi) | ||||
工作 温度 范围 | -40-60℃ | ||||
滤杯容量 | 15 | 20 | 20 | 45 | 45 |
L型支架 | L20 | L30 | L30 | L40 | L40 |
材料 | 压铸铝合金 | ||||

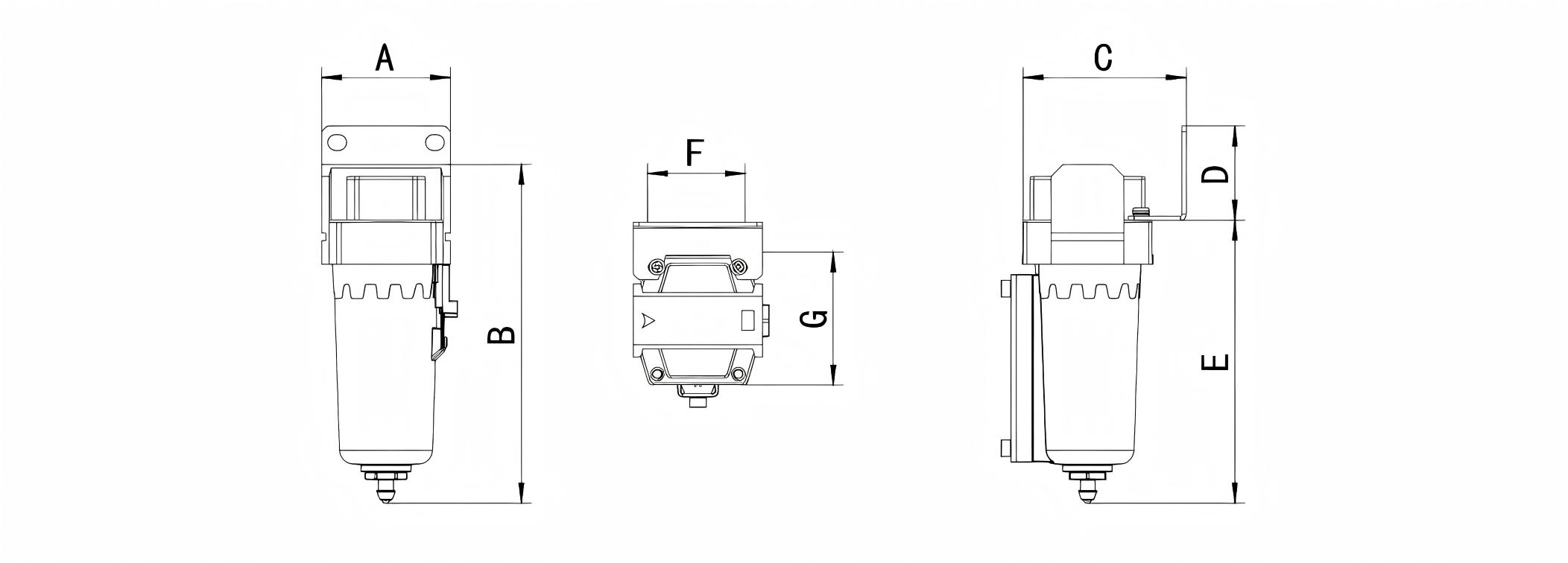

结构
模型 | 端口尺寸 | 尺寸（毫米） | ||||||
A | B | C | D | E | F | G | ||
AF2000-02DW | 1/4 | 40 | 104 | 50 | 20 | 90 | 32 | 40 |
AF3000-02DW | 1/4 | 53 | 134 | 67 | 21 | 115 | 37 | 53 |
AF3000-03DW | 3/8 | 53 | 134 | 67 | 21 | 115 | 37 | 53 |
AF4000-04DW | 1/2 | 70 | 167 | 82 | 21 | 140 | 37 | 70 |
AF4000-06DW | 3/4 | 70 | 174 | 82 | 21 | 147 | 37 | 70 |
