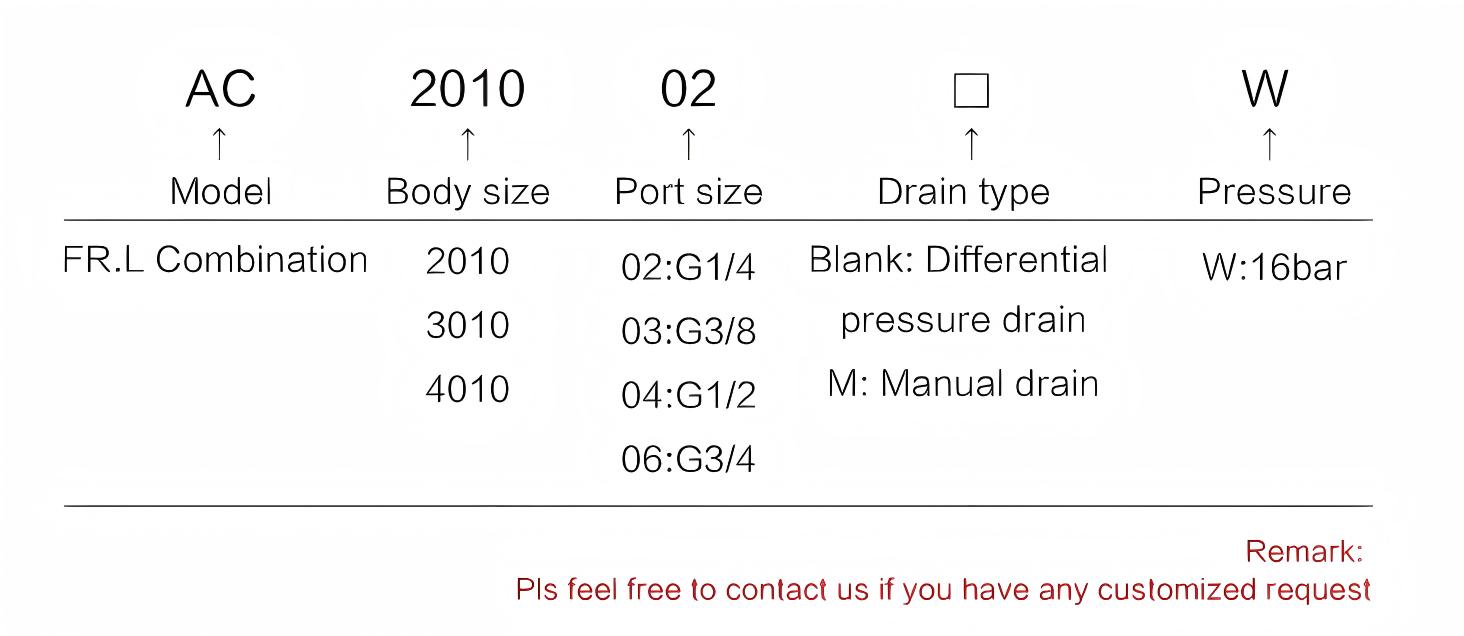

订购代码
数据表

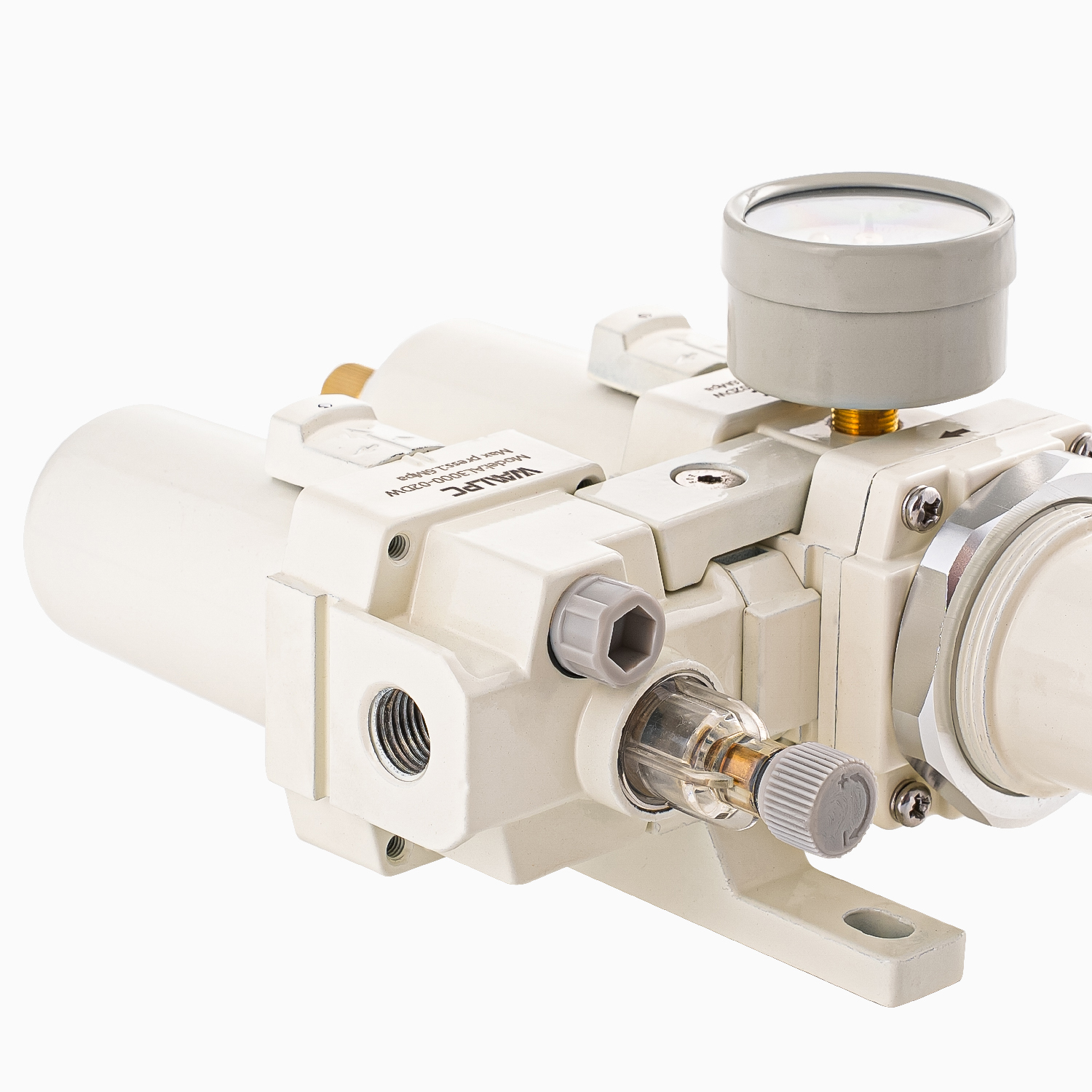

类型名称 | FRL组合 | ||||
模型 | AC2000-02W | AC3000-02W | AC3000-03W | AC4000-04W | AC4000-06W |
端口尺寸 (G) | 1/4 | 1/4 | 3/8 | 1/2 | 3/4 |
额定流量 | 500 | 2000 | 2000 | 4000 | 4500 |
排水型 | 手动 排水、 压差 排水 （可选） | ||||
过滤等级 | 5μm、25μm、40μm | ||||
工作介质 | 空气 | ||||
调压范围 | 0.05-1.6MPa(72.5psi 232psi) | ||||
最大限度。工作压力 | 1.6MPa(232Psi) | ||||
耐压性 | 2.0MPa(290Psi) | ||||
工作 温度 范围 | -5-60℃ | ||||
滤杯容量 | 15 | 20 | 20 | 45 | 45 |
油杯容量 | 15 | 20 | 20 | 45 | 45 |
推荐油品 | 涡轮机油 1 ISOVG32 | ||||
压力计 | Y40-01 | Y50-02 | |||
L型支架 | L20 | L30 | L30 | L40 | L40 |
材料 | 压铸铝合金 | ||||

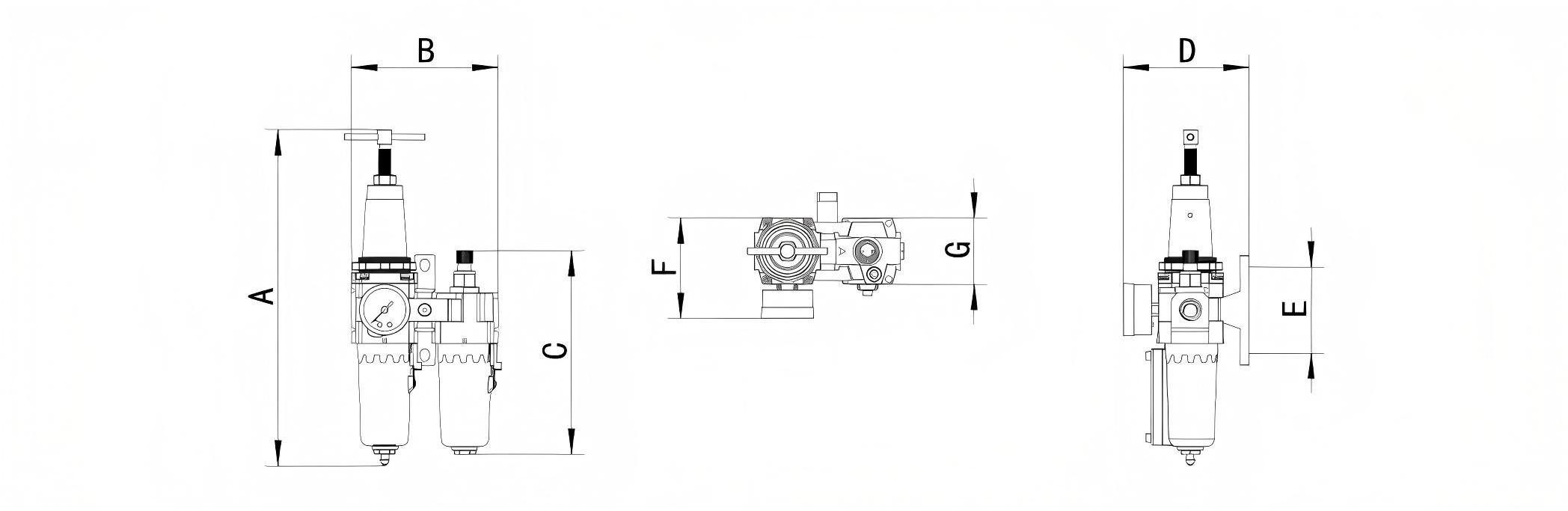

结构
| 模型 | 端口尺寸 | 尺寸（毫米） | ||||||
| A | B | C | D | E | F | G | ||
| AC2010-02W | 1/4 | 190 | 91 | 136 | 75 | 66 | 60 | 40 |
| AC3010-02W | 1/4 | 250 | 118 | 158 | 88 | 90 | 73 | 53 |
| AC3010-03W | 3/8 | 250 | 118 | 158 | 88 | 90 | 73 | 53 |
| AC4010-04W | 1/2 | 310 | 155 | 166 | 98 | 95 | 85 | 53 |
| AC4010-06W | 3/4 | 315 | 160 | 170 | 103 | 100 | 90 | 58 |
