用于集中式气动系统的 SMC 型快速接头，节省空间的设计


状态：

数量：



询问添加到购物篮

主要功能 气动接头 就是连接气动元件，实现快速连接和断开，从而提高工作效率。

型号：
KQ2
产品品牌：
WAALPC
产品编码：
7307190000

产品描述

1. 用于气动管路系统的快速气动管接头。

2. 多种管接头型号，满足您对气动管系统的所有需求。

3. 即使安装后，也可以自由改变管子的方向。

4. 镀镍金属机身确保防腐、防污染。

5. 所有R和NPT螺纹均预涂密封剂。

6. 所有圆柱螺纹均标配O型圈密封件。

技术参数

订购代码

规格

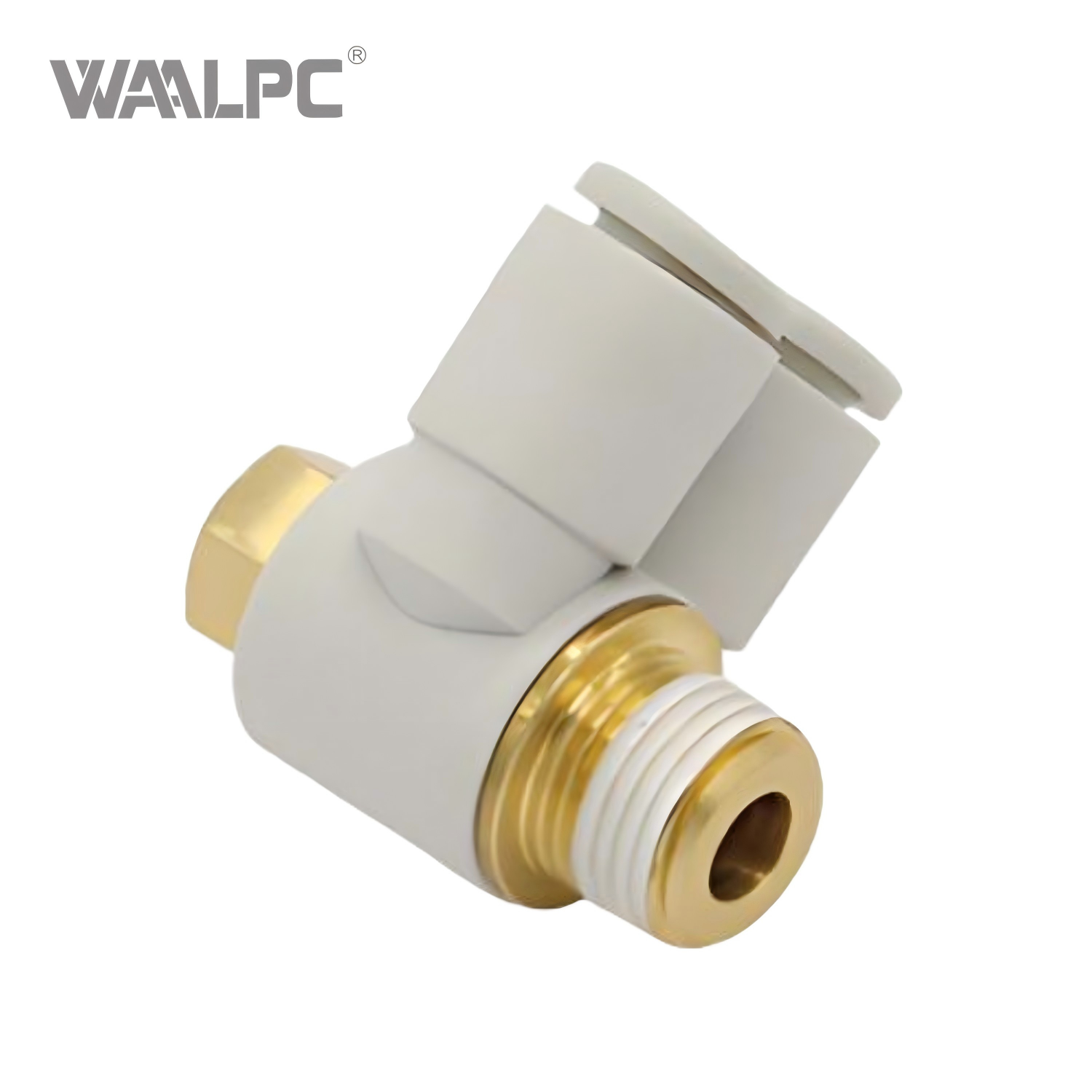

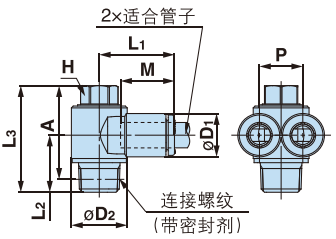

双管万向弯头：Y-KQ2Z

适用管道外径（毫米）	连接螺纹 (R)	H （六边形的对边）	ΦD1	ΦD2	L1	L2	L3	A	M	P	重量（克）
Φ4	1/8	8	8.8	13.4	18.8	13.7	25.6	22.5	13.3	8.8	14
Φ6	1/8	8	10.7	13.4	18.5	13.7	25.6	22.5	13.3	10.7	14.6
	1/4	14	10.7	20.6	21.8	19.1	34.7	30.2	13.3	10.7	37
	3/8	14	10.7	20.6	21.8	19.5	35.2	30.2	13.3	10.7	44.6
Φ8	1/8	12	13.6	17.6	21.5	15.1	27.5	24.5	14.2	13.6	24.3
	1/4	12	13.6	17.6	21.5	18.5	30.7	26.3	14.2	13.6	30.8
	3/8	14	13.6	20.6	23.3	19.5	35.2	30.2	14.2	13.6	46.3
Φ10	1/4	14	16.2	21.6	26.4	19.9	34.7	30.2	15.6	16.2	41.7
Φ10	3/8	14	16.2	21.6	26.4	20.3	35.2	30.2	15.6	16.2	49.3
Φ12	3/8	17	19	24.1	28.6	21.2	37.6	32.5	17	19	63.4
Φ12	1/2	17	19	24.1	28.6	24.4	40.8	34.4	17	19	82

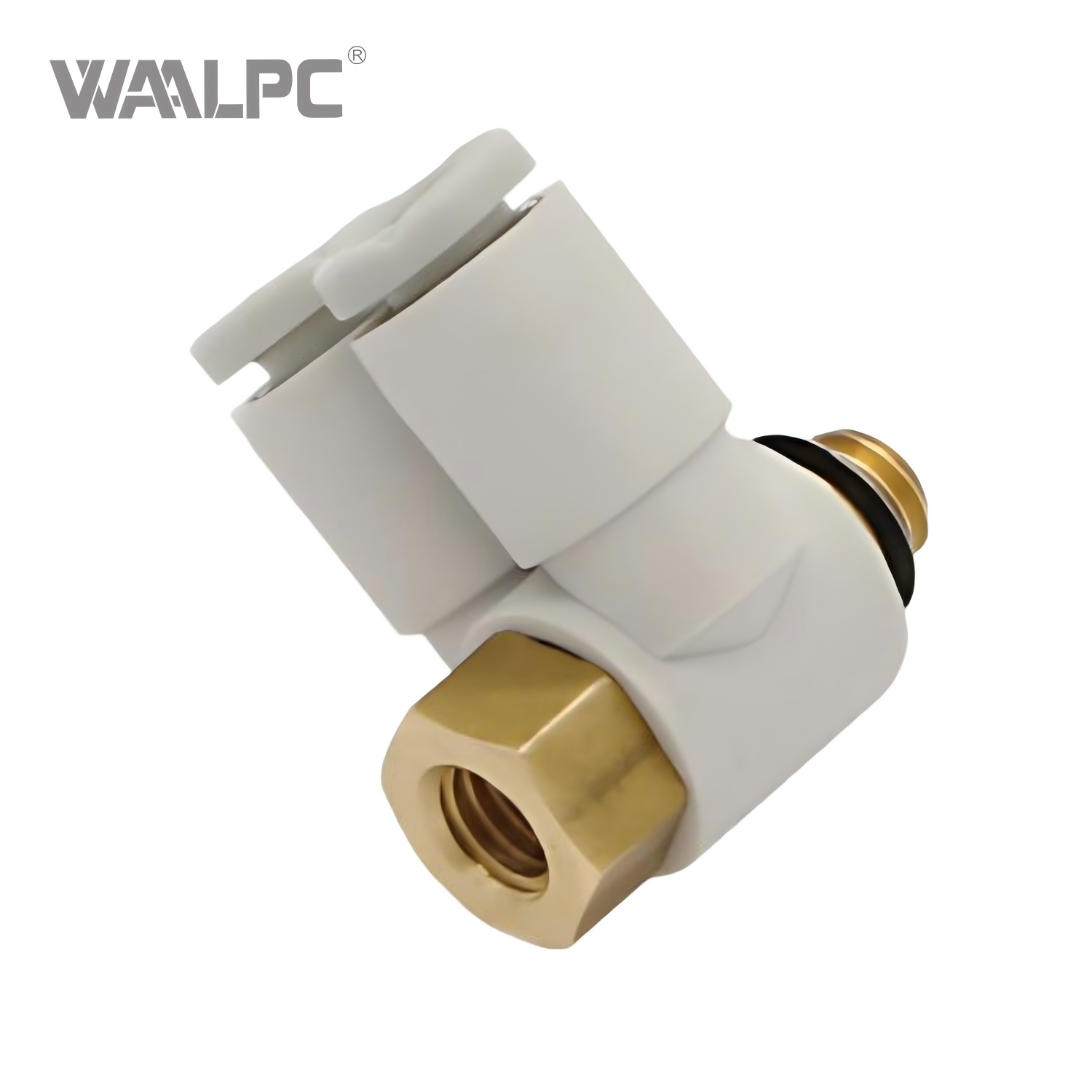

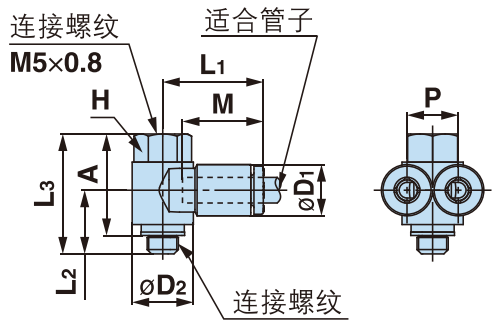

内外螺纹双管万向弯头：Y-KQ2ZF

适用管道外径

（毫米）

连接螺纹

(M)

H

（六边形的对边）

ΦD1

ΦD2

L1

L2

L3

A

M

P

重量

（克）

Φ4

M5x0.8

8

8.8

9.8

16.5

10.9

19.2

15.4

13.3

8.8

6.3

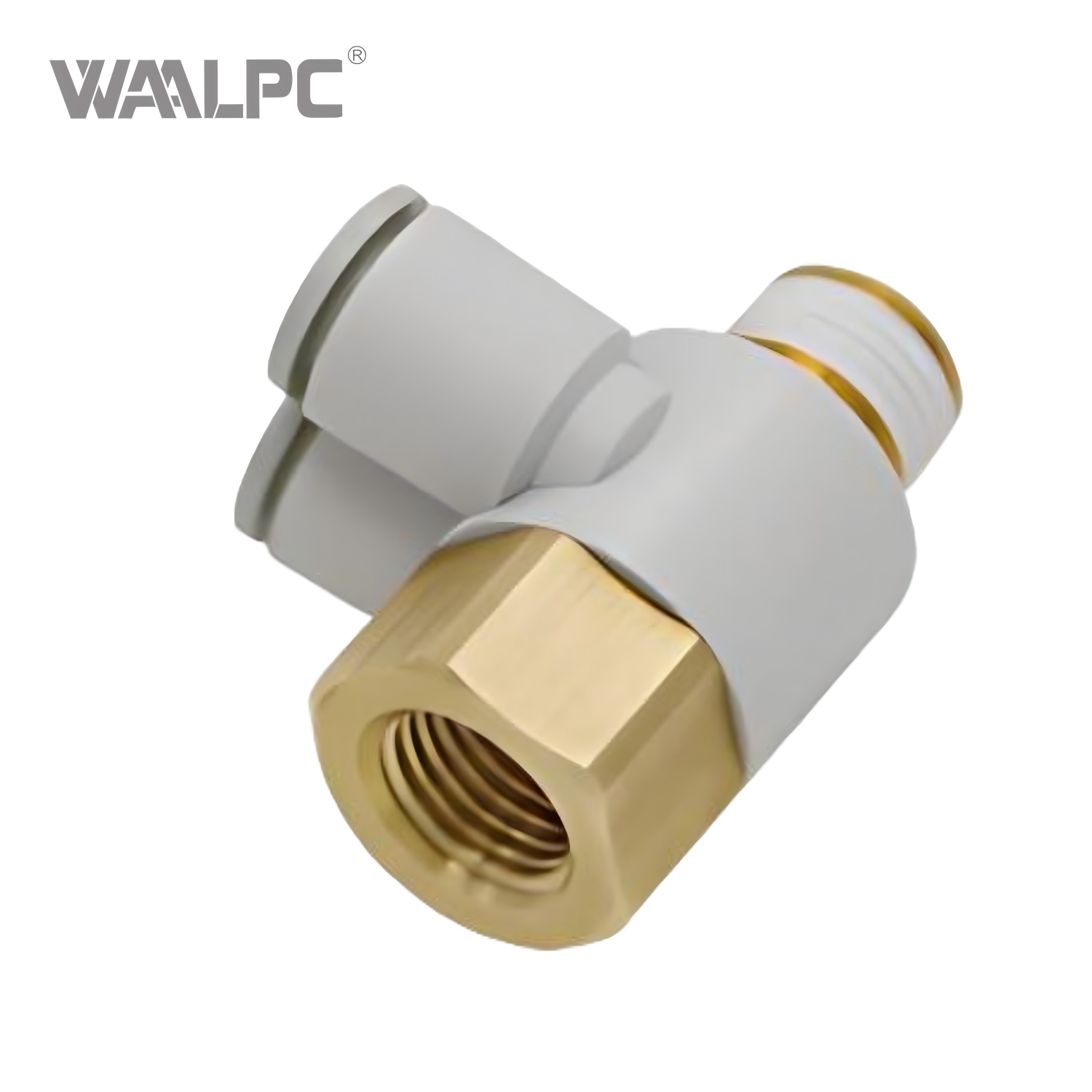

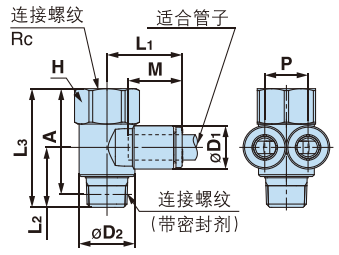

内外螺纹双管万向弯头：Y-KQ2ZF

适用管道外径（毫米）	连接螺纹 R、Rc	H （六边形的对边）	ΦD1	ΦD2	L1	L2	L3	A	M	P	重量（克）
Φ4	1/8	14	8.8	13.4	8.8	14.2	28.7	25.4	13.3	8.8	18.1
Φ6	1/8	14	10.7	13.4	18.5	14.4	28.7	25.4	13.3	10.7	18.7
Φ6	1/4	19	10.7	20.6	21.8	20	40.5	35.6	13.3	10.7	45.3
Φ8	1/8	17	13.6	17.6	21.8	14.9	30	26.9	14.2	13.6	29.3
Φ8	1/4	19	13.6	20.6	23.3	17.9	38	35.6	14.2	13.6	47
Φ10	1/4	19	16.2	21.6	26.4	19.2	40.5	35.6	15.6	16.2	49.9
Φ10	3/8	22	16.2	25.2	26.4	20.2	44	38.9	15.6	16.2	68.4
Φ12	3/8	22	19	24.1	28.6	20.8	44	38.9	17	19	71
Φ12	1/2	24	19	27	28.6	27.2	48.9	42.5	17	19	100.5

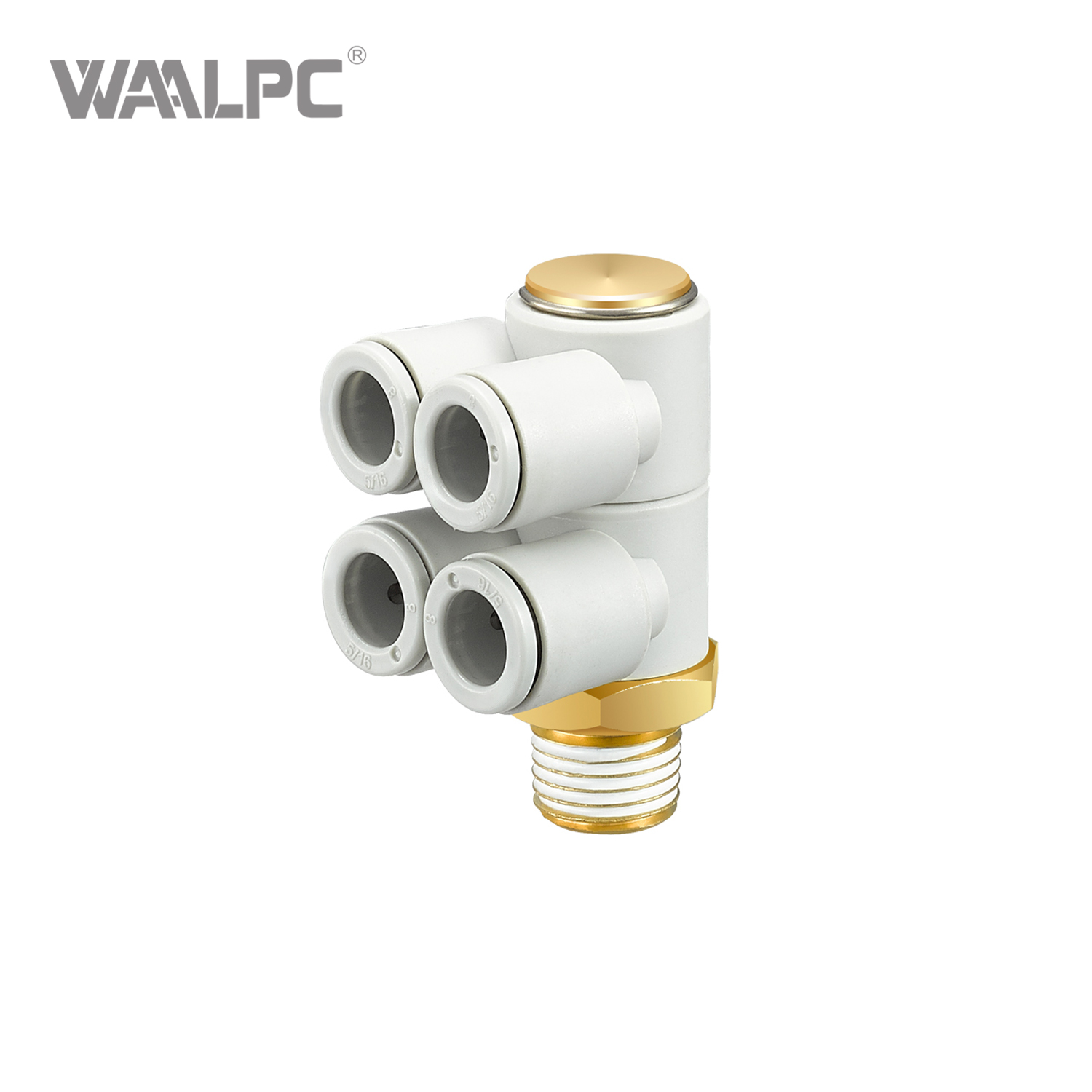

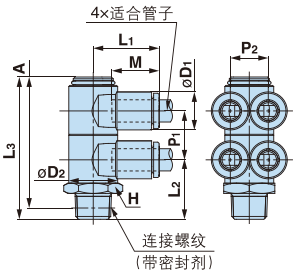

两个双管万向弯头：Y-KQ2ZD

适用管道外径（毫米）	连接螺纹 (R)	H （六边形的对边）	ΦD1	ΦD2	L1	L2	L3	A	M	P1	P2	重量（克）
Φ4	1/8	14	8.8	13.4	18.8	15.9	39.1	35.9	13.3	13.4	8.8	21.3
	1/4	14	8.8	13.4	18.8	20.1	43.3	38.7	13.3	13.4	8.8	29
	3/8	17	8.8	13.4	18.8	20.1	44.6	39.7	13.3	13.4	8.8	40.9
Φ6	1/8	14	10.7	13.4	18.5	16.2	39	35.9	13.3	13.4	10.7	22.5
	1/4	14	10.7	13.4	18.5	20.4	43.4	38.7	13.3	13.4	10.7	30.2
	3/8	17	10.7	13.4	18.5	21.7	44.8	39.7	13.3	13.4	10.7	42.1
Φ8	1/8	19	13.6	17.6	21.5	18.9	45.4	42.7	14.2	15.9	13.6	48.7
	1/4	19	13.6	17.6	21.5	22.1	48.6	44.5	14.2	15.9	13.6	48
	3/8	19	13.6	17.6	21.5	22.6	49.1	44.7	14.2	15.9	13.6	55.9
	1/2	22	13.6	17.6	21.5	26.8	53.4	47.6	14.2	15.9	13.6	82.1
Φ10	1/4	21	16.2	20.6	26.4	24.1	55.3	51.5	15.6	19.2	16.2	69
	3/8	21	16.2	20.6	26.4	24.6	55.8	51.5	15.6	19.2	16.2	71
	1/2	22	16.2	20.6	26.4	28.3	59.5	53.6	15.6	19.2	16.2	92.9
Φ12	1/4	26	19	25.2	28.6	26.5	61.5	57.7	17	21.6	19	115.6
	3/8	26	19	25.2	28.6	27	62	57.7	17	21.6	19	110.7
	1/2	26	19	25.2	28.6	30.2	65.2	59.6	17	21.6	19	124.7

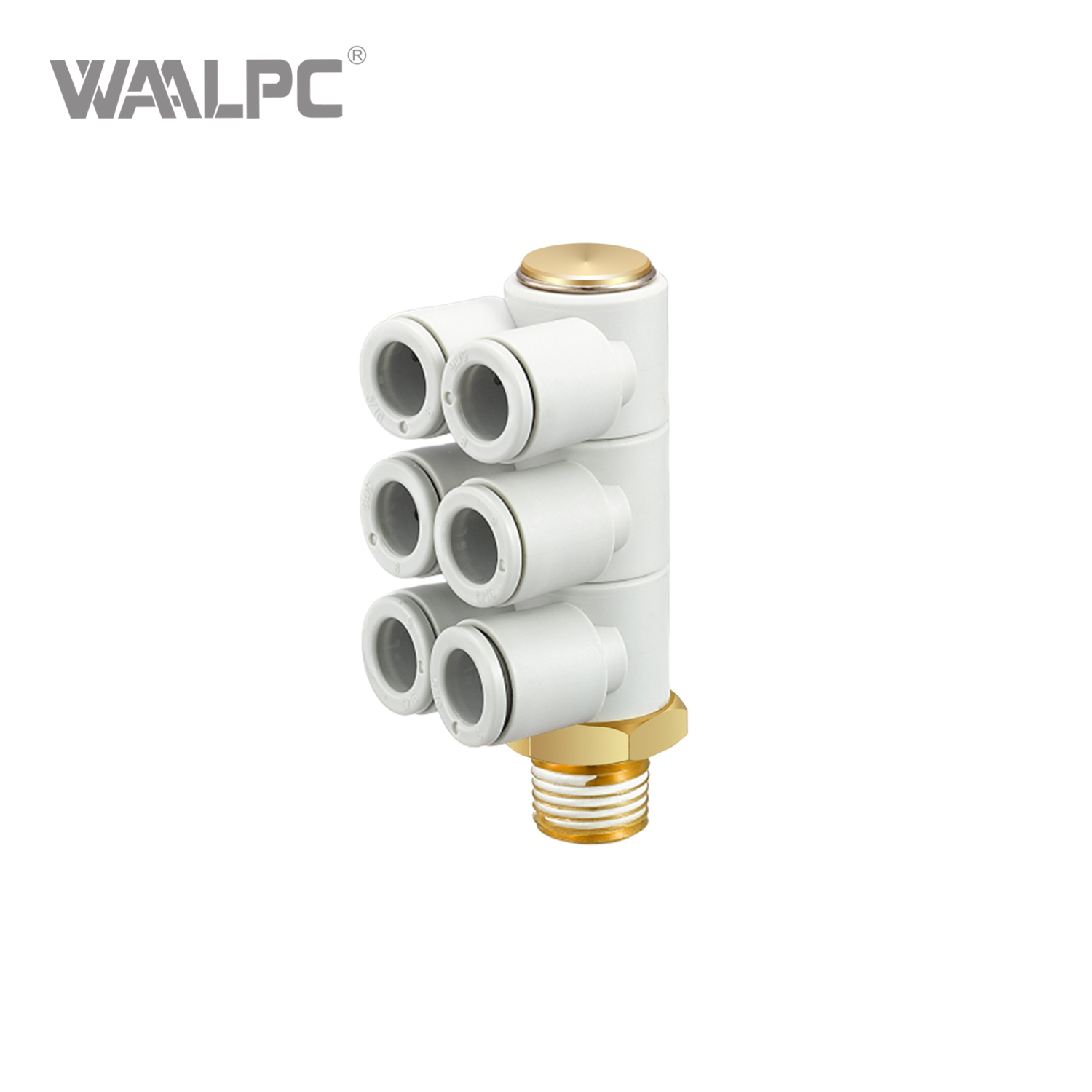

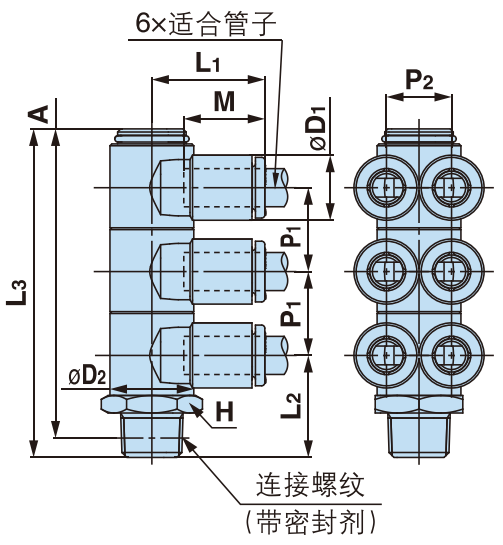

三通双管万向弯头：Y-KQ2ZT

适用管道外径（毫米）	连接螺纹 (R)	H （六边形的对边）	ΦD1	ΦD2	L1	L2	L3	A	M	P1	P2	重量（克）
Φ4	1/8	14	8.8	13.4	18.8	15.9	52.5	49.4	13.3	13.4	8.8	27.7
	1/4	14	8.8	13.4	18.8	20.1	56.7	52.2	13.3	13.4	8.8	35.3
	3/8	17	8.8	13.4	18.8	21.4	58	53.2	13.3	13.4	8.8	47.2
Φ6	1/8	14	10.7	13.4	18.5	16.2	52.5	49.4	13.3	13.4	10.7	29.5
	1/4	14	10.7	13.4	18.5	20.4	56.7	52.2	13.3	13.4	10.7	37.2
	3/8	17	10.7	13.4	18.5	21.7	58	53.2	13.3	13.4	10.7	49.1
Φ8	1/8	19	13.6	17.6	21.5	18.9	61.3	58.7	14.2	15	13.6	65.1
	1/4	19	13.6	17.6	21.5	22.1	64.5	60.5	14.2	15	13.6	62.3
	3/8	19	13.6	17.6	21.5	22.6	65	60.7	14.2	15	13.6	70.4
	1/2	22	13.6	17.6	21.5	26.8	69.3	63.3	14.2	15	13.6	97
Φ10	1/4	21	16.2	20.6	26.4	24.1	74.1	70.8	15.6	19.2	16.2	90.9
	3/8	21	16.2	20.6	26.4	24.6	74.6	70.8	15.6	19.2	16.2	90.7
	1/2	22	16.2	20.6	26.4	28.3	49.3	73.5	15.6	19.2	16.2	112.7
Φ12	1/4	26	19	25.2	28.6	26.5	82.7	79.4	17	21.7	19	152.2
	3/8	26	19	25.2	28.6	27	83.2	79.4	17	21.7	19	142.6
	1/2	26	19	25.2	28.6	30.2	86.4	81.3	17	21.7	19	155.1

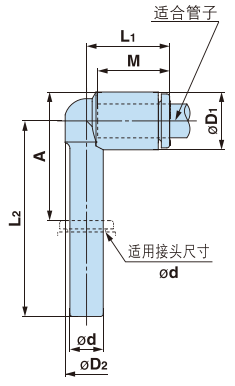

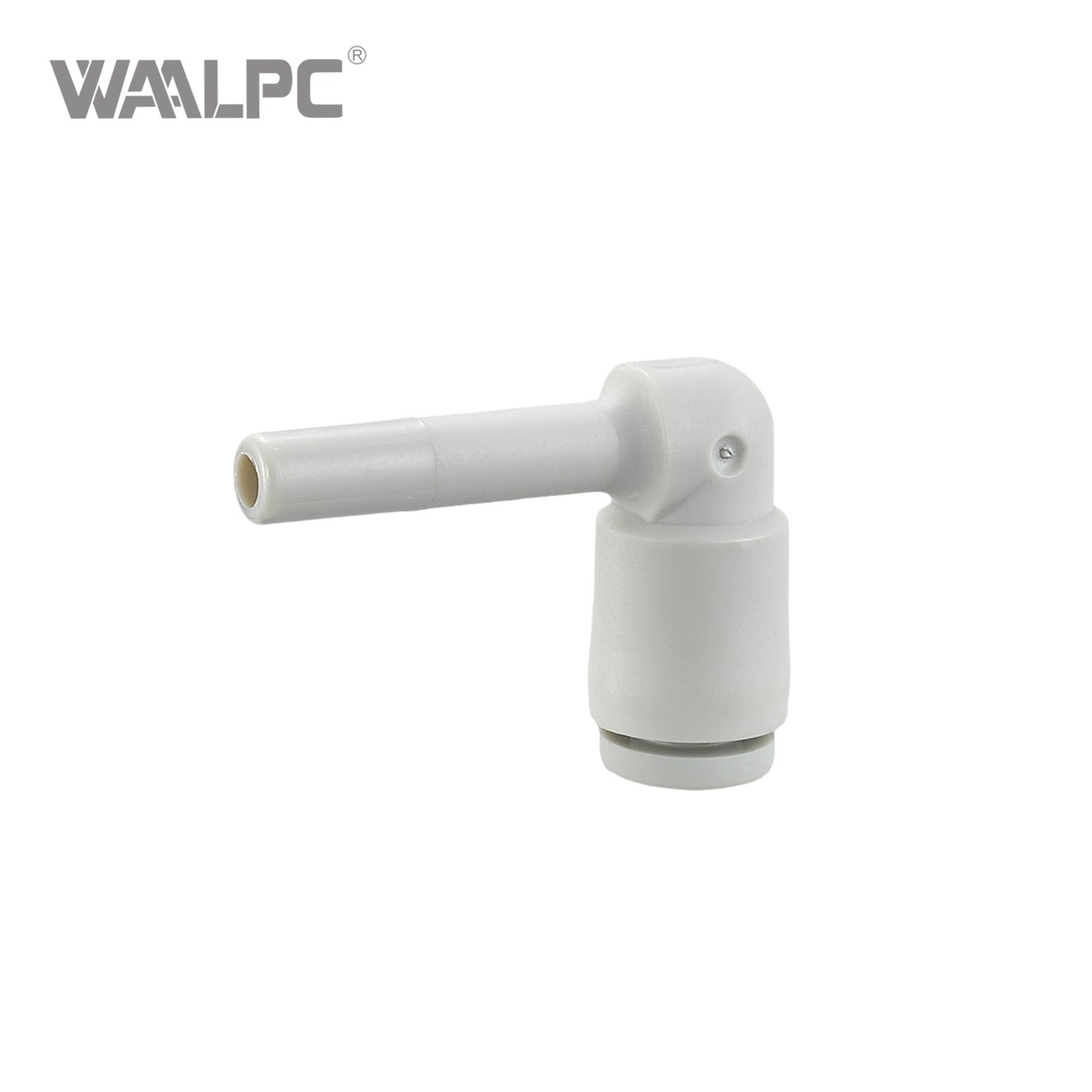

长插管弯管：Y-KQ2W

Y-KQ2W 长插管弯管 Y-KQ2W

适用管道外径（毫米）	适用于连接器 Φd	H （六边形的对边）	ΦD1	ΦD2	L1	L2	M	重量（克）
Φ3.2	Φ3.2	7.1	7.4	6.4	14.4	20.8	13.3	1
Φ4	Φ4	8.2	8.8	7.2	14.8	22.6	13.3	1.3
Φ6	Φ6	10.4	10.7	8	15.3	27.1	13.3	2
Φ8	Φ8	13.2	13.6	10	16.8	34.3	14.2	3.5
Φ10	Φ10	15.9	16.3	12	19.3	38.9	15.6	5.5
Φ12	Φ12	18.5	19	14	22.1	44.2	17	8.4

规格书下载

连接器详细参数KQ系列.pdf
