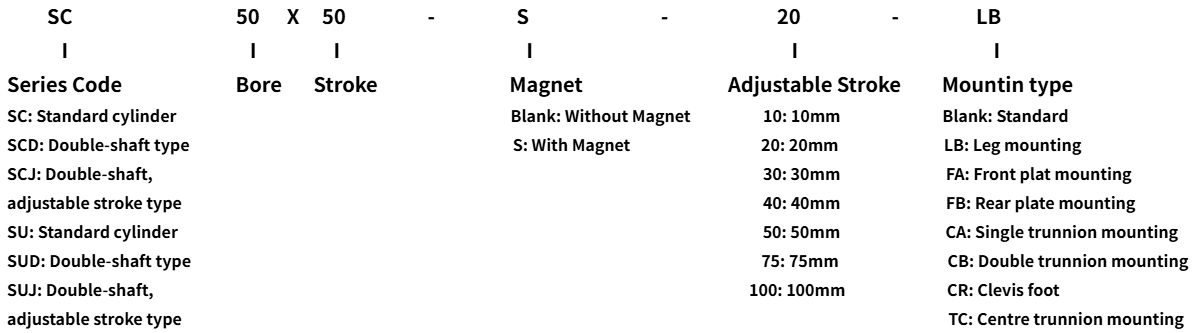

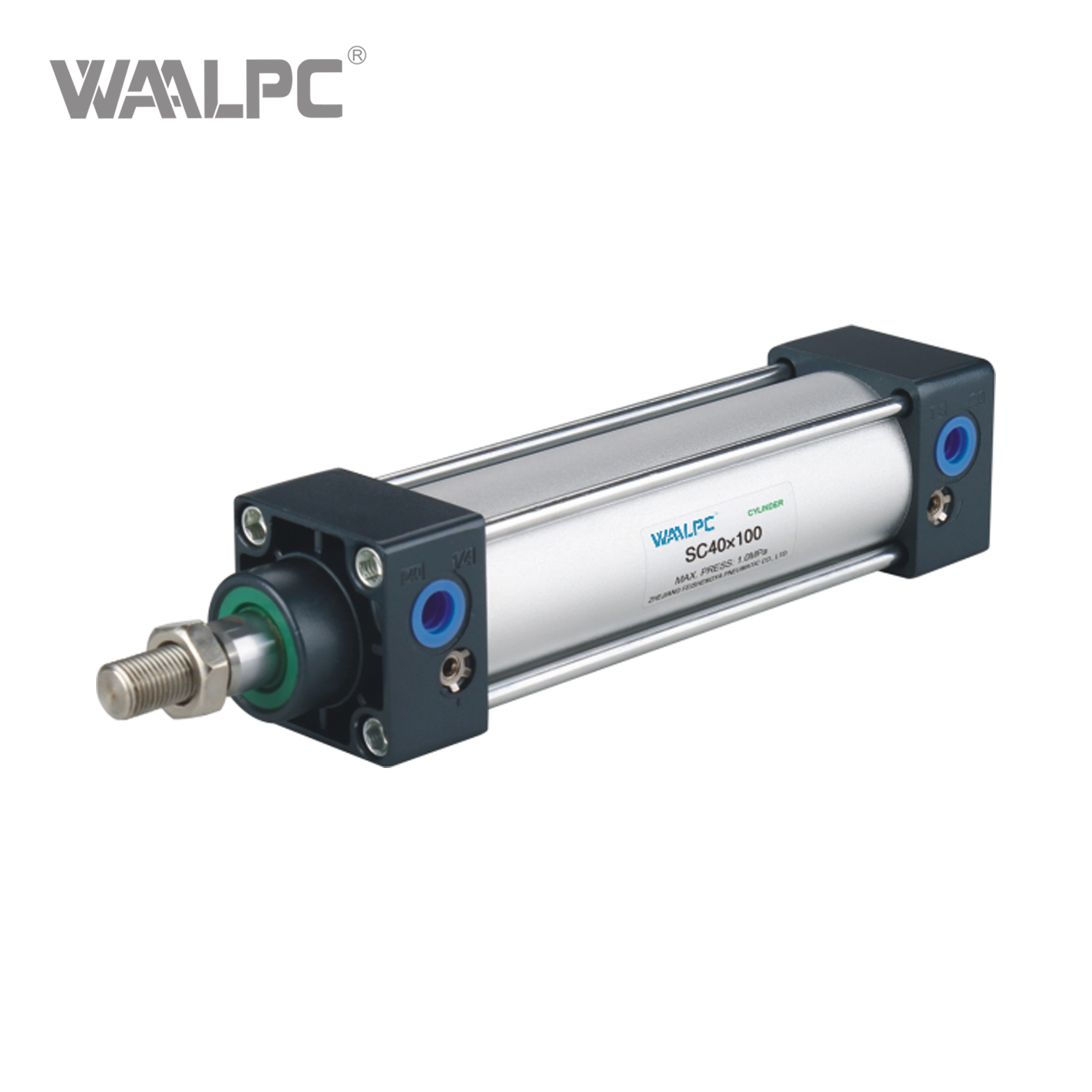

订购代码
规格
| 缸径(毫米) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| 作用形式 | 双作用 | |||||||||
| 工作介质 | 洁净空气（40um过滤） | |||||||||
| 安装类型 | SU/SC系列 | 基本型 FA FB CA CB CR LB TC TC-M | ||||||||
| SCD/SUD系列 | 基本型 FA LB TC TC-M | |||||||||
| SCJ/SUJ系列 | 基本型 FA LB TC TC-M | |||||||||
| 保证压力 | 1.5Mpa | |||||||||
| 工作压力范围 | 0.1～0.9Mpa | |||||||||
| 工作温度 | -5至70℃ | |||||||||
| 速度范围 | 50至800毫米/秒 | |||||||||
| 缓冲类型 | 可调节 | |||||||||
| 缓冲行程 | 20毫米 | 32毫米 | 45毫米 | |||||||
| 接口尺寸 | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||

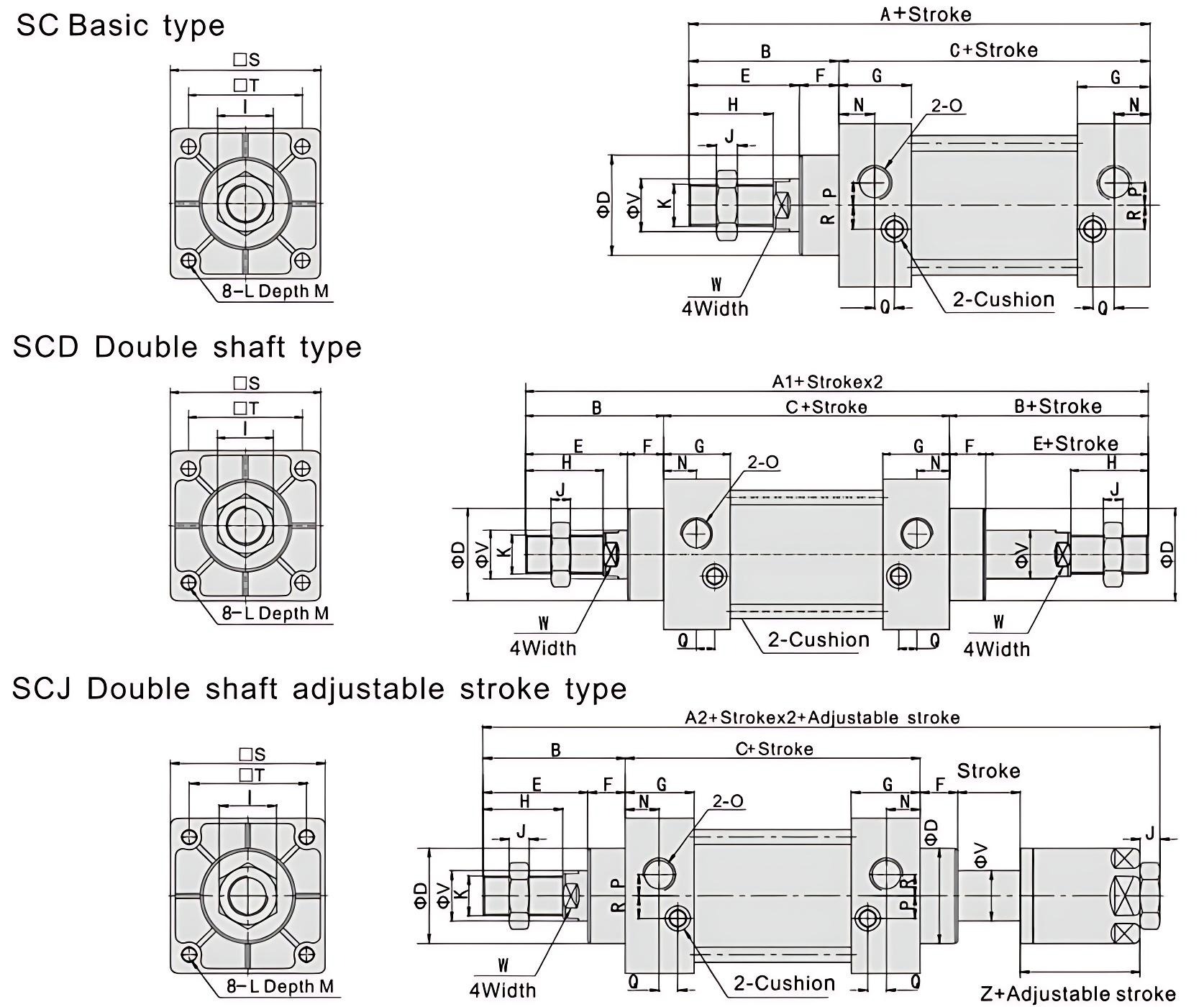

外形尺寸及结构
| 孔/标志 | A | A1 | A2 | B | C | D | E | F | G | H | I | J | K |
| 32 | 140 | 187 | 182 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10X1.25 |
| 40 | 142 | 191 | 185 | 48 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12X1.25 |
| 50 | 150 | 207 | 195 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 |
| 63 | 153 | 210 | 198 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 |
| 80 | 183 | 258 | 243 | 75 | 108 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 |
| 100 | 188 | 263 | 244.5 | 75 | 113 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 |
| 125 | 246 | 347 | 315 | 101 | 145 | 60 | 70 | 31 | 40 | 54 | 41 | 13.5 | M27X2 |
| 160 | 309 | / | / | 129 | 180 | 63 | 91 | 38 | 50 | 72 | 50 | 15 | M36X2 |
| 200 | 347 | / | / | 167 | 180 | 75 | 100 | 67 | 50 | 72 | 55 | 18 | M36X2 |
| 孔/标志 | L | M | N | O | P | Q | R | S | T | V | W |
| 32 | M6X1 | 13 | 13.5 | G1/8 | 3.5 | 7.5 | 7 | 45 | 33 | 12 | 10 |
| 40 | M6X1 | 13 | 15 | G1/4 | 5 | 5 | 7.5 | 50 | 37 | 16 | 14 |
| 50 | M6X1 | 13 | 13.75 | G1/4 | 8.5 | 4.5 | 10 | 62 | 47 | 20 | 17 |
| 63 | M8X1.25 | 14 | 14 | G3/8 | 9 | 5 | 8.5 | 75 | 56 | 20 | 17 |
| 80 | M10X1.5 | 15 | 16.5 | G3/8 | 10 | 7 | 13 | 94 | 70 | 25 | 22 |
| 100 | M10X1.5 | 18 | 16.5 | G1/2 | 10 | 7 | 13 | 112 | 84 | 25 | 22 |
| 125 | M12X1.75 | 20 | 21 | G1/2 | 14.5 | 7 | 15 | 140 | 110 | 32 | 29 |
| 160 | M16X2 | 22 | 25 | G3/4 | / | / | / | 180 | 140 | 40 | 36 |
| 200 | M16X2 | 22 | 23.5 | G3/4 | / | / | / | 220 | 175 | 40 | 36 |
