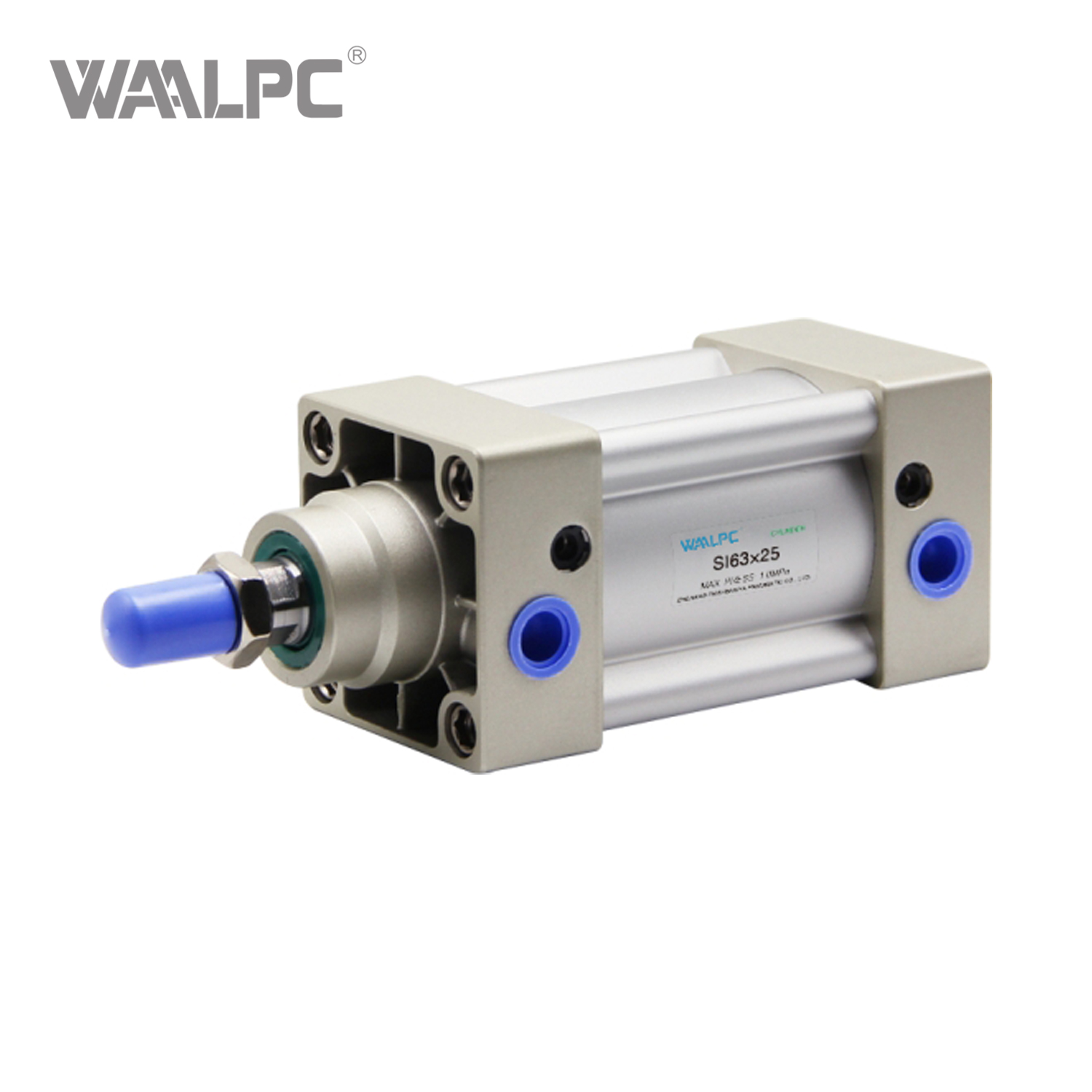

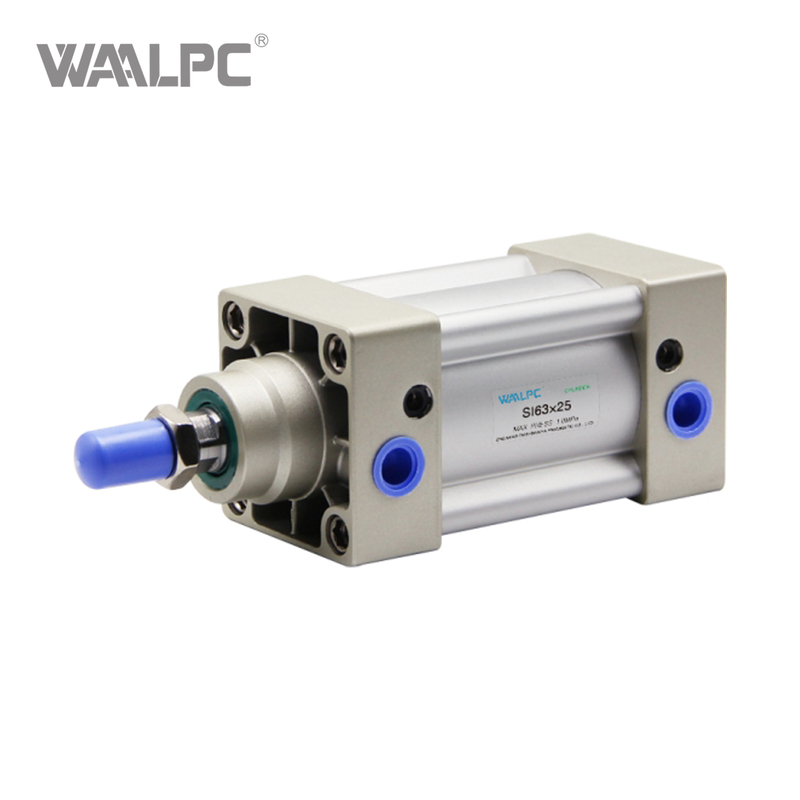

SI 系列标准气缸双作用紧凑型设计，带磁性活塞和多种安装选项


状态：

数量：



询问添加到购物篮

SI系列 包括符合国际 ISO 15552 标准（取代 ISO 6431 和 VDMA 24562）的标准化双作用气缸。它们专为在各种工业自动化应用中提供强大的性能而设计。

型号：
SI
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

1. 高性能密封：活塞由两个单作用Y型密封件密封。这种设计提供了较低的启动压力，确保气缸运行平稳，并具有自我补偿功能，使用寿命长。

2、 结构耐用、耐腐蚀：缸筒采用高强度铝合金制成，“米字”形加强结构，无拉杆。内孔经过精细拉拔和滚光抛光，摩擦系数小。端盖经过喷砂和阳极氧化处理，呈现香槟银饰面，具有出色的美观性和耐腐蚀性。

3. 平稳可调的缓冲：两端可调的气动缓冲允许客户微调阻尼效果，最大限度地减少行程末端的冲击和噪音，确保运行稳定。

4. 长行程和定制：该系列提供多种标准行程，最大行程可达2000毫米，某些孔径尺寸甚至可达2300毫米。非标产品也可定制，以满足客户的特殊要求。

5、 安装方式多样：气缸安装配件齐全，可适应多种安装方式，拆卸快捷方便。

技术参数

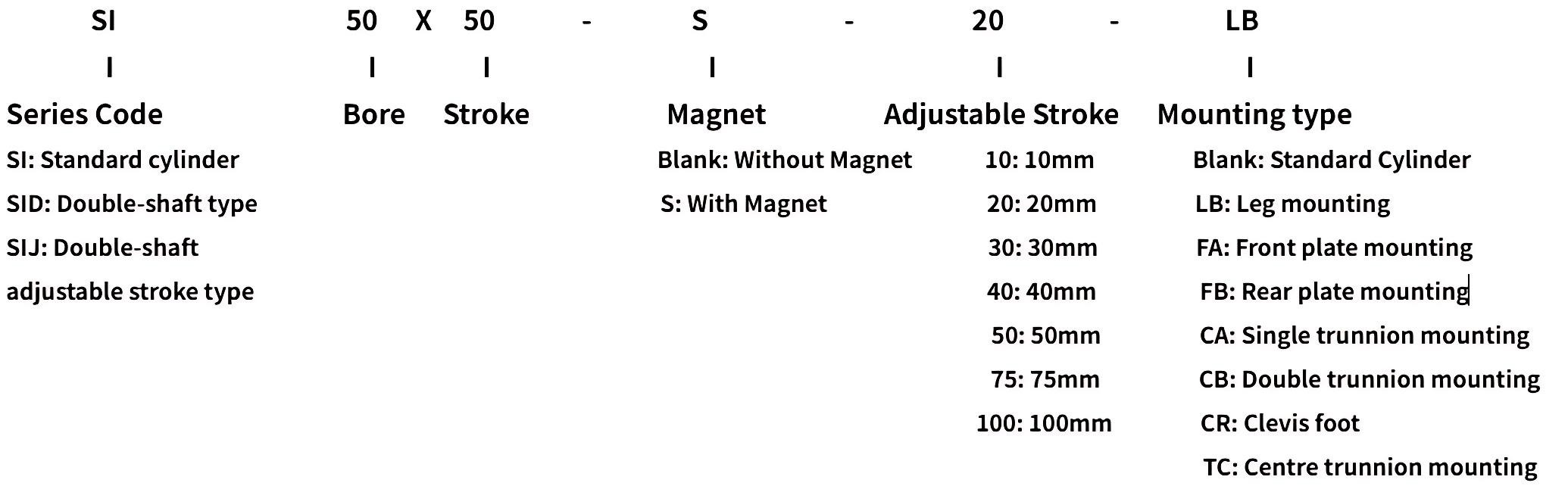

订购代码

SI系列标准气缸

规格

缸径		32	40	50	63	80	100	125	160	200
工作形式		双作用
工作介质		洁净空气（40μm过滤）
安装类型	SI系列	基本型 FA FB CA CB LB TC TC-M1 TC-M2
	SID系列	基本型 FA LB TC TC-M1 TC-M2
	SIJ系列	基本型 FA LB TC TC-M1 TC-M2
工作压力范围		0.1~1.0Mpa
保证压力		1.5Mpa
工作温度		5~70℃
速度范围		SI系列：50~800mm/s 其他系列：30-800mm/s
缓冲类型		可调节坐垫
缓冲行程		27毫米		30毫米		36毫米		40毫米	50毫米
接口尺寸		G1/8	G1/4		G3/8		G1/2		G3/4

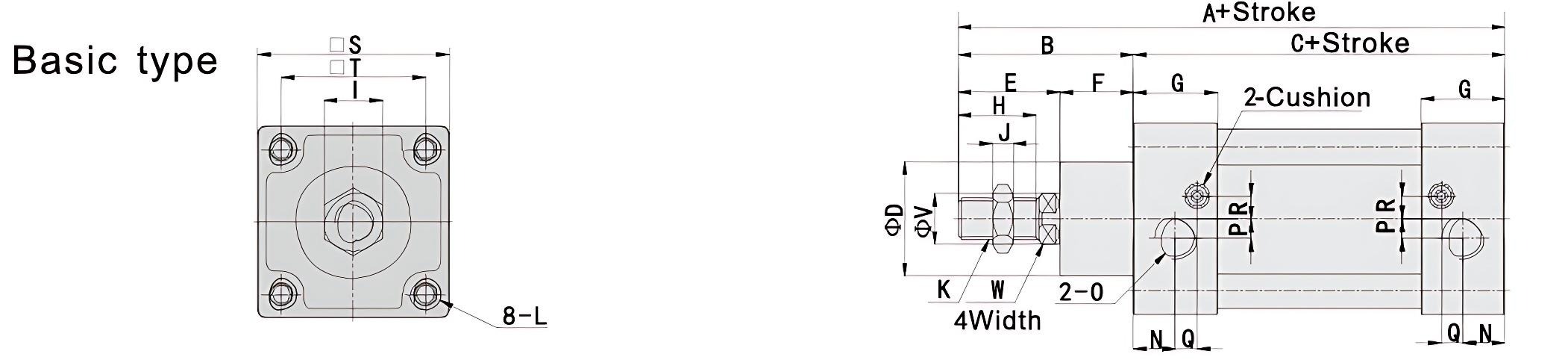

外形尺寸及结构

SI系列标准气缸

孔/标志	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W
32	142	48	94	30	32	16	28	22	17	6	M10X1.25	M6	13.5	G1/8	4	7.5	7	47	32.5	12	10
40	159	54	105	35	36	18	29	24	19	7	M12X1.25	M6	16	G1/4	6	9.5	9	53	38	16	13
50	175	69	106	40	44	25	31	32	24	8	M16X1.5	M8	18.5	G1/4	8.5	6.7	9	65	46.5	20	17
63	190	69	121	45	44	25	32	32	24	8	M16X1.5	M8	19	G3/8	6	7.7	9	75	56.5	20	17
80	214	86	128	45	56	30	35	40	30	10	M20X1.5	M10	19	G3/8	10	5	13.5	95	72	25	22
100	229	91	138	55	59	32	36	40	30	10	M20X1.5	M10	18	G1/2	12.5	10	14.5	115	89	25	22
125	279	119	160	60	74	45	46	54	41	13.5	M27X2	M12	23	G1/2	14	12	14	140	110	32	27
160	332	152	180	65	94	58	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	180	140	40	36
200	347	167	180	75	107	60	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	220	175	40	36

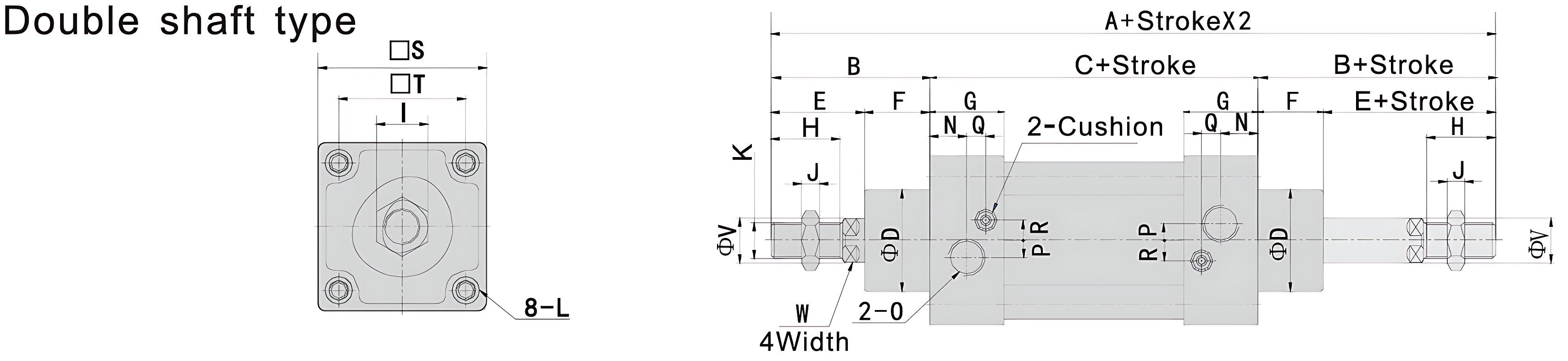

SI系列标准气缸

孔/标志	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W
32	190	48	94	30	32	16	28	22	17	6	M10X1.25	M6	13.5	G1/8	4	7.5	7	47	32.5	12	10
40	213	54	105	35	36	18	29	24	19	7	M12X1.25	M6	16	G1/4	6	9.5	9	53	38	16	13
50	244	69	106	40	44	25	31	32	24	8	M16X1.5	M8	18.5	G1/4	8.5	6.7	9	65	46.5	20	17
63	259	69	121	45	44	25	32	32	24	8	M16X1.5	M8	19	G3/8	6	7.7	9	75	56.5	20	17
80	300	86	128	45	56	30	35	40	30	10	M20X1.5	M10	19	G3/8	10	5	13.5	95	72	25	22
100	320	91	138	55	59	32	36	40	30	10	M20X1.5	M10	18	G3/8	12.5	10	14.5	115	89	25	22
125	398	119	160	60	74	45	46	54	41	13.5	M27X2	M12	23	G1/2	14	12	14	140	110	32	27
160	484	152	180	65	94	58	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	180	140	40	36
200	514	167	180	75	107	60	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	220	175	40	36

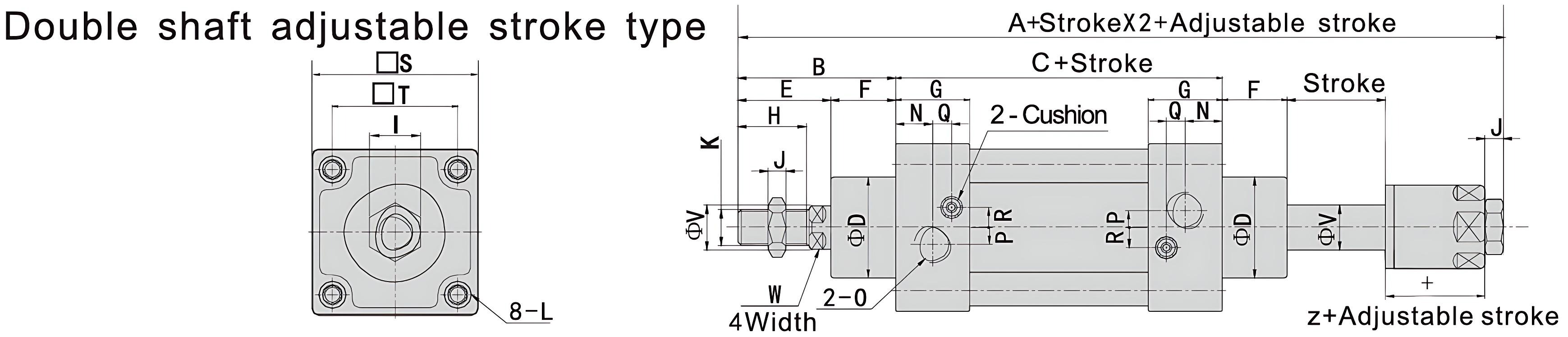

SI系列标准气缸

孔/标志	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W	Z
32	187	48	94	30	32	16	28	22	17	6	M10X1.25	M6	13.5	G1/8	4	7.5	6.5	47	32.5	12	10	21
40	207	54	105	35	36	18	29	24	19	7	M12X1.25	M6	16	G1/4	6	9.5	9	53	38	16	13	21
50	233	69	106	40	44	25	31	32	24	8	M16X1.5	M8	18.5	G1/4	8.5	6.7	7.5	65	46.5	20	17	23
63	250	69	121	45	44	25	32	32	24	8	M16X1.5	M8	19	G3/8	6	7.7	9	75	56.5	20	17	23
80	286	86	128	45	56	30	35	40	30	10	M20X1.5	M10	19	G3/8	10	5	13.5	95	72	25	22	29
100	308	91	138	55	59	32	36	40	30	10	M20X1.5	M10	18	G1/2	12.5	10	14.5	115	89	25	22	29
125	373	119	160	60	74	45	46	54	41	13.5	M27X2	M12	23	G1/2	14	12	14	140	110	32	27	35
160	448	152	180	65	94	58	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	180	140	40	36	40
200	472	167	180	75	107	60	50	72	55	18	M36X2	M16	25	G3/4	15	12	20	220	175	40	36	40

规格书下载

DNC SC SI 气缸.pdf
