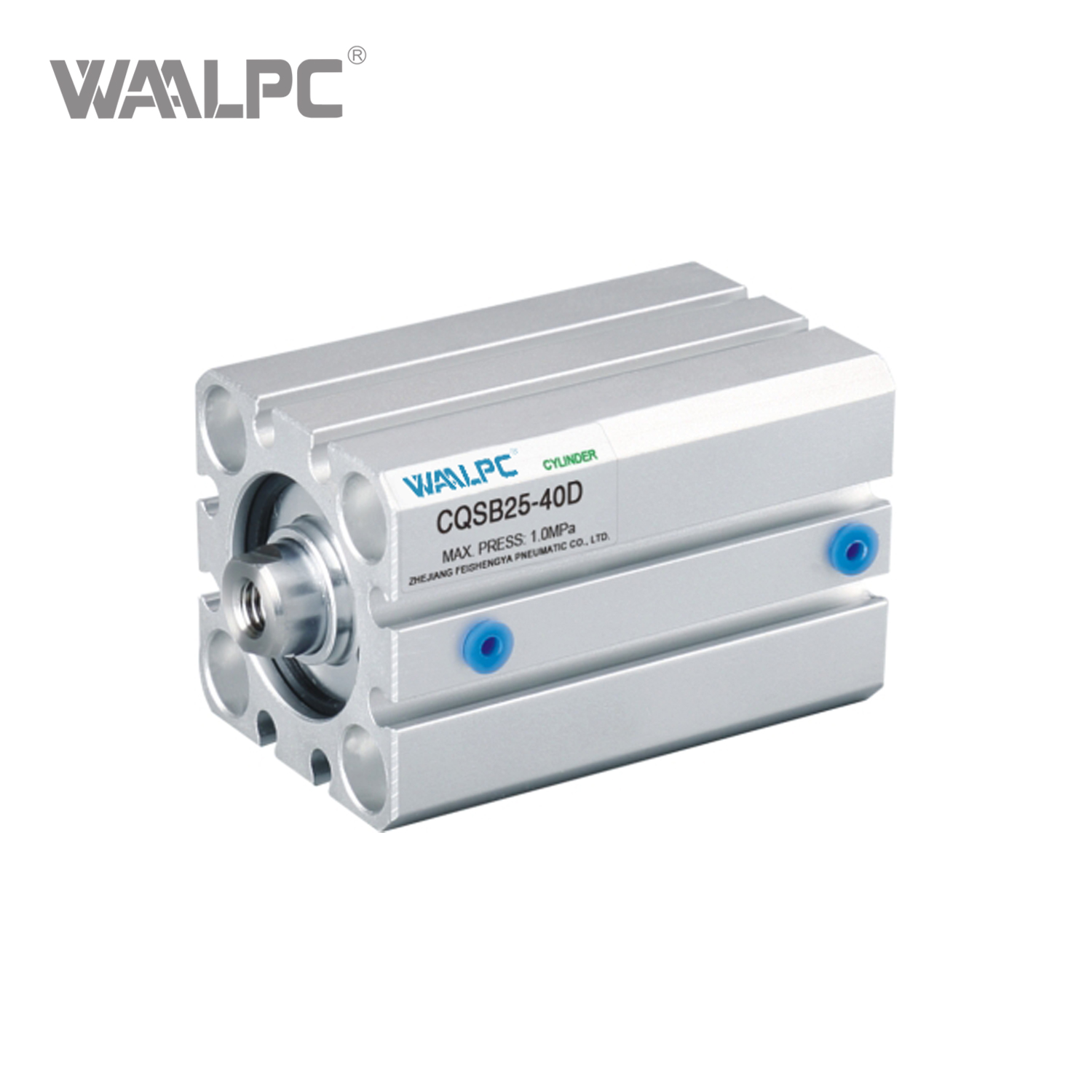

CQS系列 是一系列紧凑、节省空间的气缸，专为空间有限的应用而设计。这些气缸具有方形主体轮廓，并以其轻质和薄型设计而闻名。

型号：
CQS
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

紧凑且节省空间的设计： CQS 系列拥有薄型方形机身形状，最大限度地减少了安装占地面积，使其成为紧凑型机械设计的理想选择。
多功能驱动选项： 该系列包括双作用（主类型）和单作用（推或拉类型）型号，为不同的应用需求提供灵活性。
灵活的传感器安装： 该设计允许将磁簧开关安装在气缸的三侧或四侧，为位置感测提供极大的安装自由度，而无需增加整体外壳尺寸。
多种阀体和杆样式： 除了标准单杆型号 (CQS) 之外，该系列还包括双杆 (CQSW)、非旋转杆（CQSK 和 CQSKW）以及高力矩负载型号 (CQS□S) 等变体，以满足各种机械要求。
轻质且易于集成： 这些气缸设计轻量化，轻质脚支架等新增功能有助于将整体宽度减少高达 43%（对于 Φ12mm 孔径），进一步优化空间利用率。
免维护操作： 专为无润滑（无油）操作而设计，可减少维护需求。

技术参数

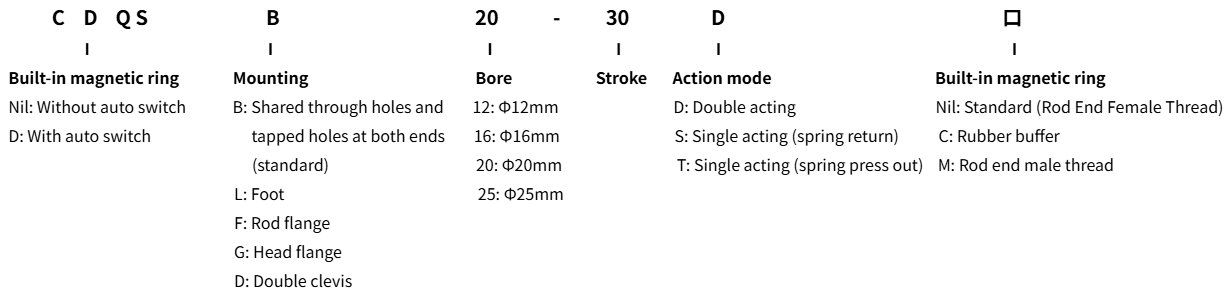

订购代码

干熄焦订购

规格

缸径（毫米）	12	16	20	25
工作介质	空气
工作形式	双作用、单作用：弹入/弹出
耐压	1.5MPa{15.3kgf/cm ²}
最大工作压力	1.0MPa{10.2kgf/cm ²}
环境和流体温度	-10℃~+60℃
杆端螺纹	内螺纹（标准）、外螺纹（可选）
活塞速度	50~500毫米/秒
行程长度公差(mm)	+1.0 0
安装	通孔，两端共用丝锥
接口尺寸	M5x0.8

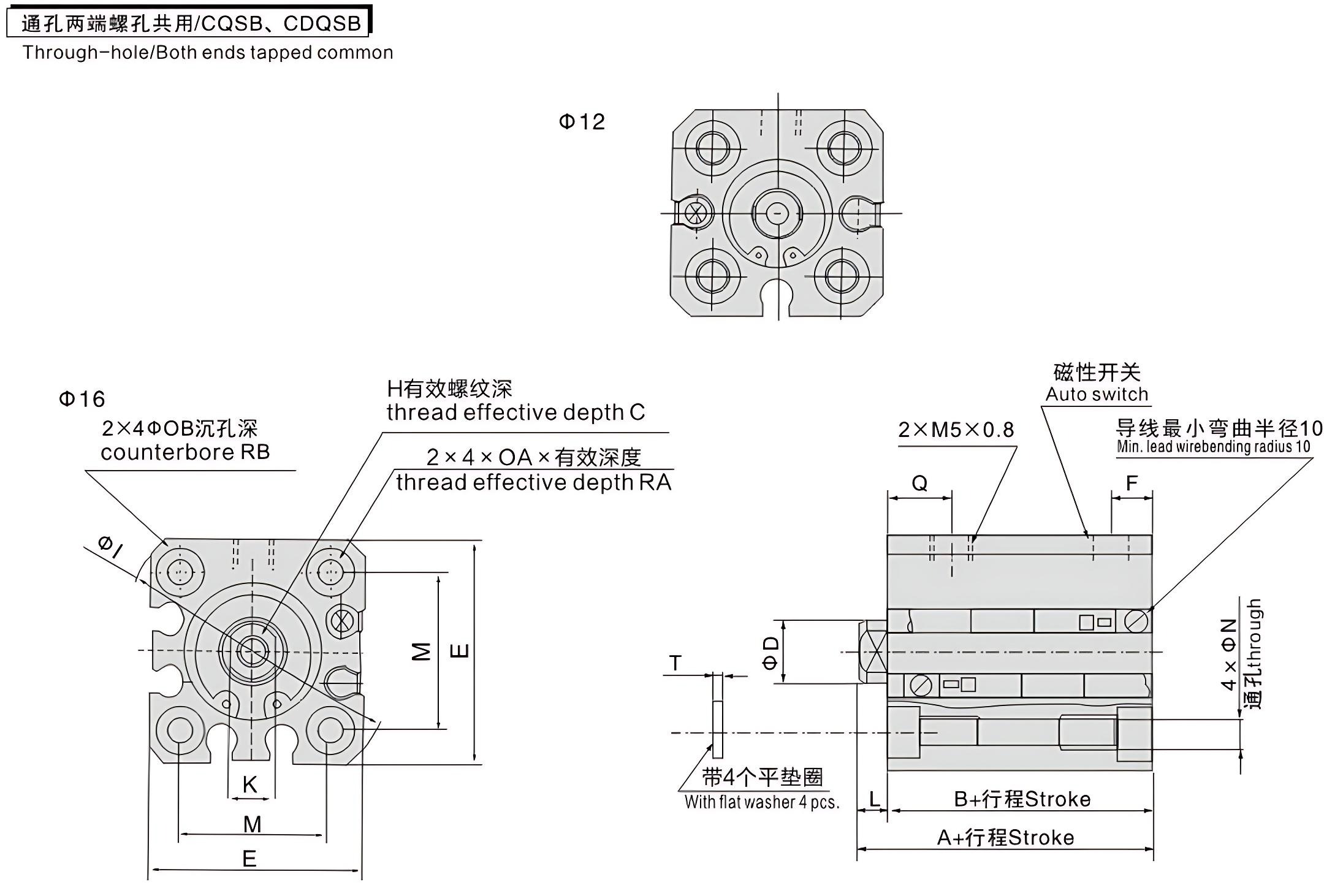

外形尺寸及结构

缸径（毫米）	标准行程范围（毫米）	标准行程								长行程范围（mm）	长行程				C	D	E	H	I	K	M	N	OA	OB	Q	RA	RB	T
		无磁性开关				带磁性开关					有·无磁性开关
		A	B	F	L	A	B	F	L		A	B	F	L
12	5~30	20.5	17	5	3.5	25.5	22	5	3.5	35~200	45.5	32	7.5	13.5	6	6	25	M3X0.5	32	5	15.5	3.5	M4X0.7	6.5	7.5	7	4	0.5
16	5~30	20.5	17	5	3.5	25.5	22	5	3.5	35~200	45.5	32	7.5	13.5	8	8	29	M4X0.7	38	6	20	3.5	M4X0.7	6.5	7.5	7	4	0.5
20	5~50个	24	19.5	5.5	4.5	34	29.5	5.5	4.5	75~200	55.5	41	9	14.5	7	10	36	M5X0.8	47	8	25.5	5.4	M6X1.0	9	9	10	7	1
25	5~50个	27.5	22.5	5.5	5	37.5	32.5	5.5	5	75~300	59	44	11	15	12	12	40	M6X1.0	52	10	28	5.4	M6X1.0	9	11	10	7	1
