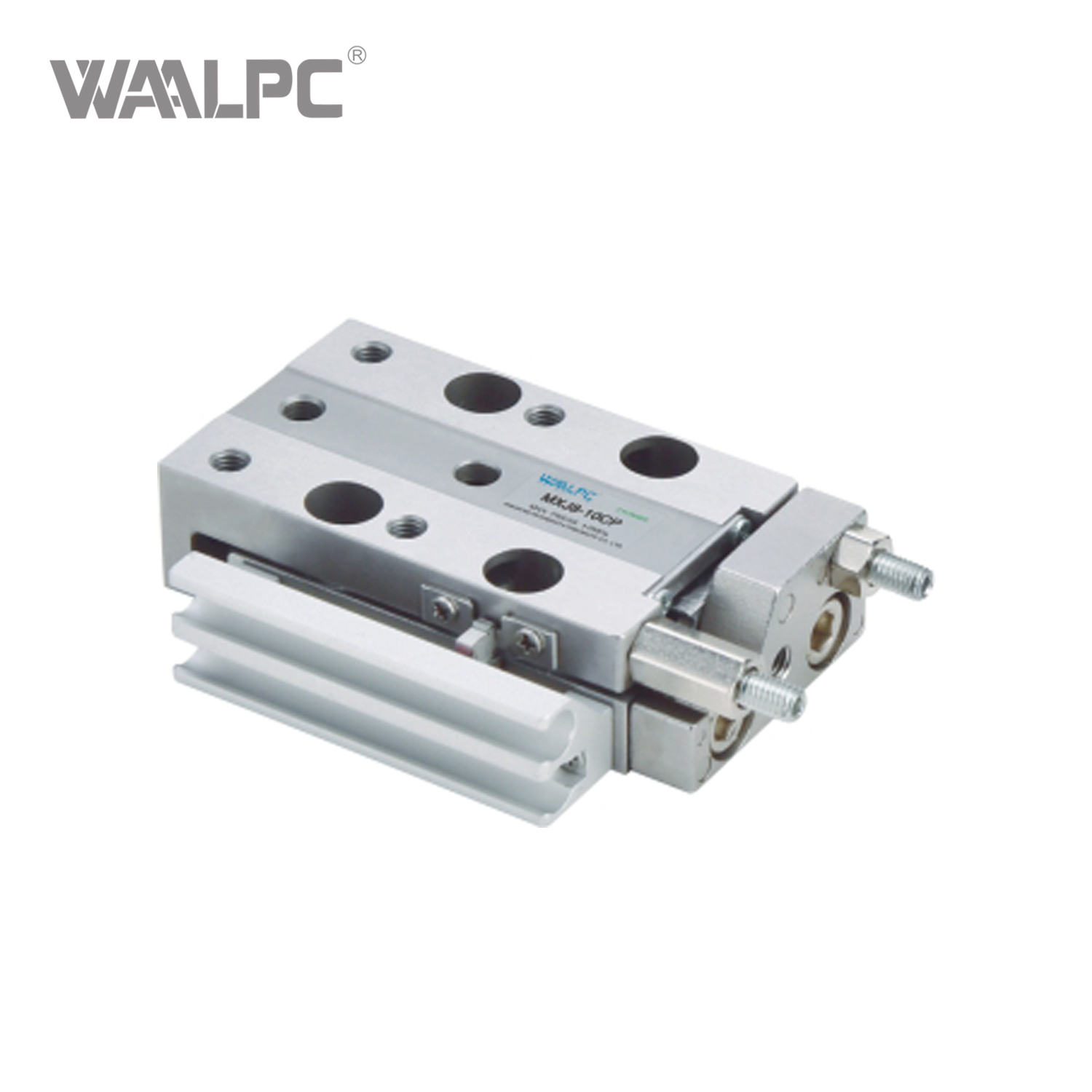

Mxj 系列气动滑台 SMC 型气动气缸高品质紧凑型滑台气缸，带集成安装底座


状态：

数量：



询问添加到购物篮

MXJ系列 是一系列紧凑型高精度气动滑动气缸（也称为工作台气缸）。该系列专为对节省空间、高刚性和卓越精度至关重要的应用而设计。一个关键的设计特点是其一体化结构，前安装底座和滑台一体化，为前安装面和顶部安装面提供高精度和刚性。

型号：
MXJ
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

紧凑轻便的设计： MXJ 系列专为节省空间的自动化设备而设计。例如，缸径为12毫米、行程为30毫米的MXJ型号的高度仅为18毫米，宽度为34毫米，重量约为267克。 MXJ4型号更加紧凑，高度为10毫米，宽度为20毫米。
高刚性、高精度： 前座与工作台一体化，确保高刚性。它采用高精度线性滑动导轨，可实现 0.005 mm 的极低运动平行度和 0.03 mm 的安装平行度，适合精密任务。
方便的安装和传感：

磁簧开关和调节器可以安装在气缸的同一侧，从而简化了安装和设置。
该系列支持安装两排磁簧开关。
它具有轴向管道连接和对称形状，为系统布局提供了灵活性。

短间隔安装： 该设计允许多个气缸之间的短间隔安装，有利于高密度机械布局。

技术参数

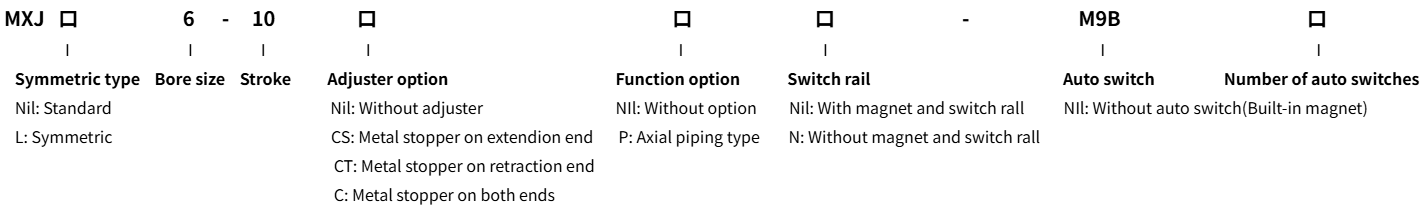

订购代码

滑动气缸

规格

型号	MXJ4	MXJ6	MXJ8
缸径(mm)	4.5	6	8
管口尺寸	M3x0.5
流体	空气
工作形式	双作用
工作压力	0.15～0.7MPa
耐压	1.05兆帕
环境温度和流体温度	-10至60℃
运行速度范围（平均运行速度）^注^）	50至500毫米/秒（金属塞：50～200mm/s）
软垫	橡胶保险杠（金属塞：无缓冲垫）
润滑	免润滑
行程调节范围（金属挡块）	两端各0～5mm
磁性开关	干簧管磁性开关（2线、3线）无触点磁性开关（2线式、3线式）二色显示固态磁性开关（2线、3线）
行程长度公差（mm）	+1 0

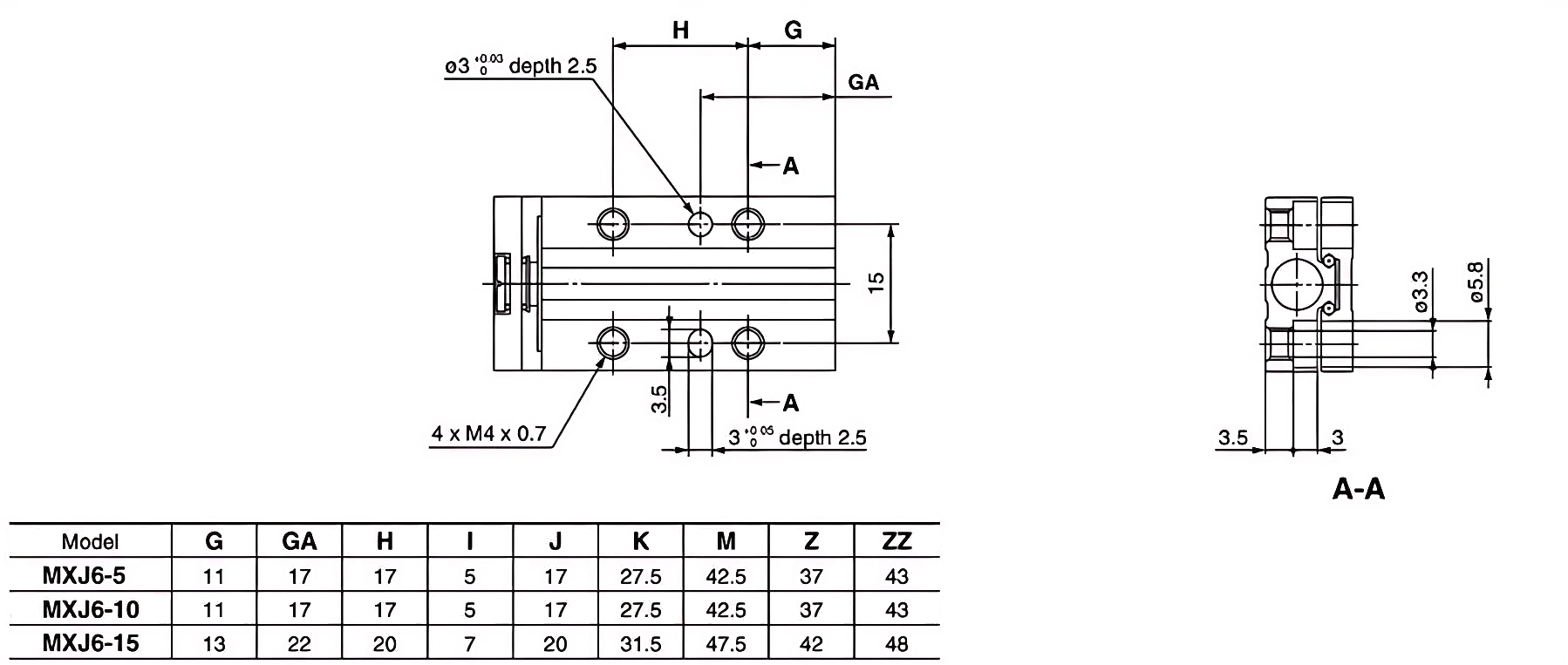

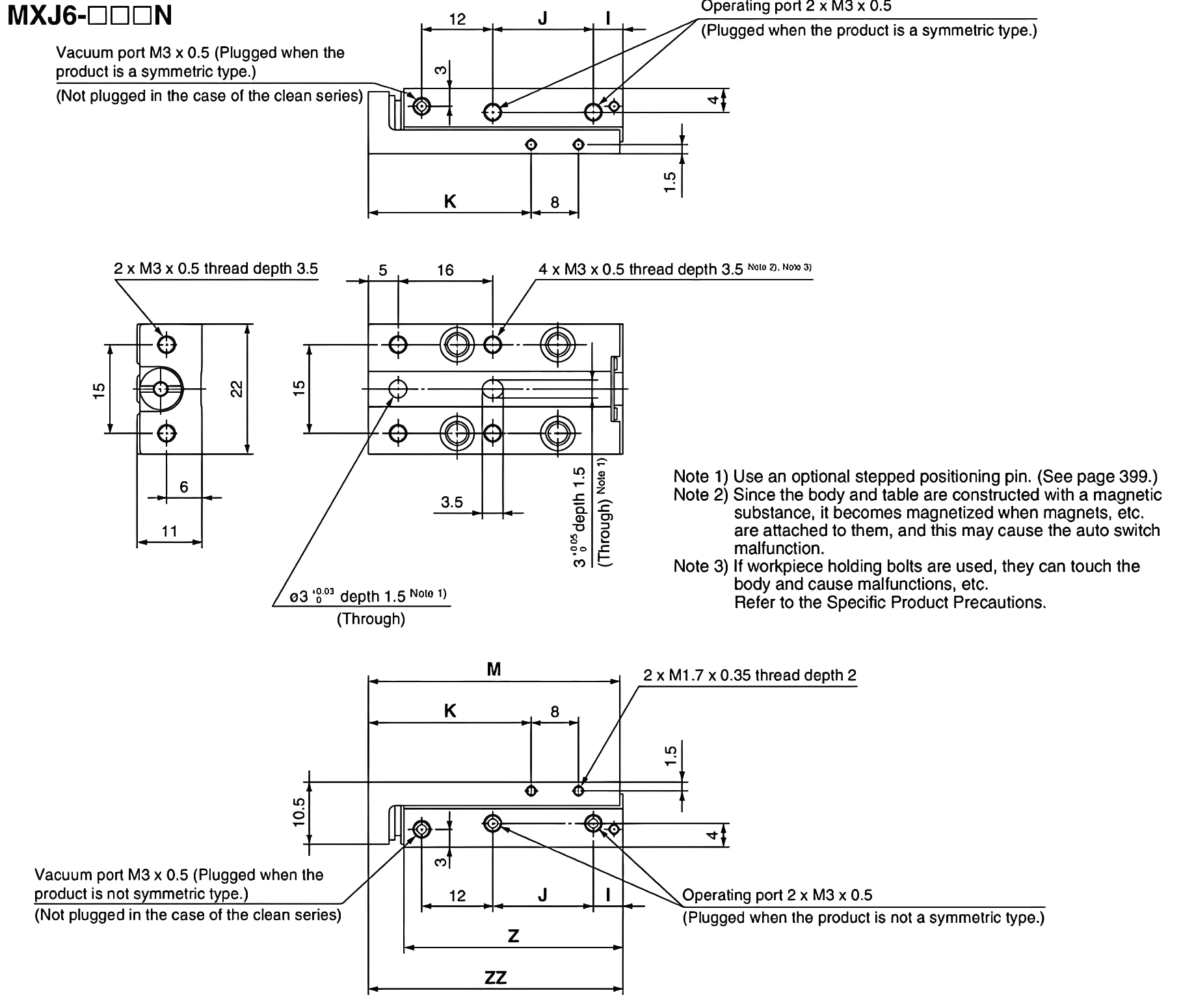

外形尺寸及结构

气动气缸

MXJ 气缸
