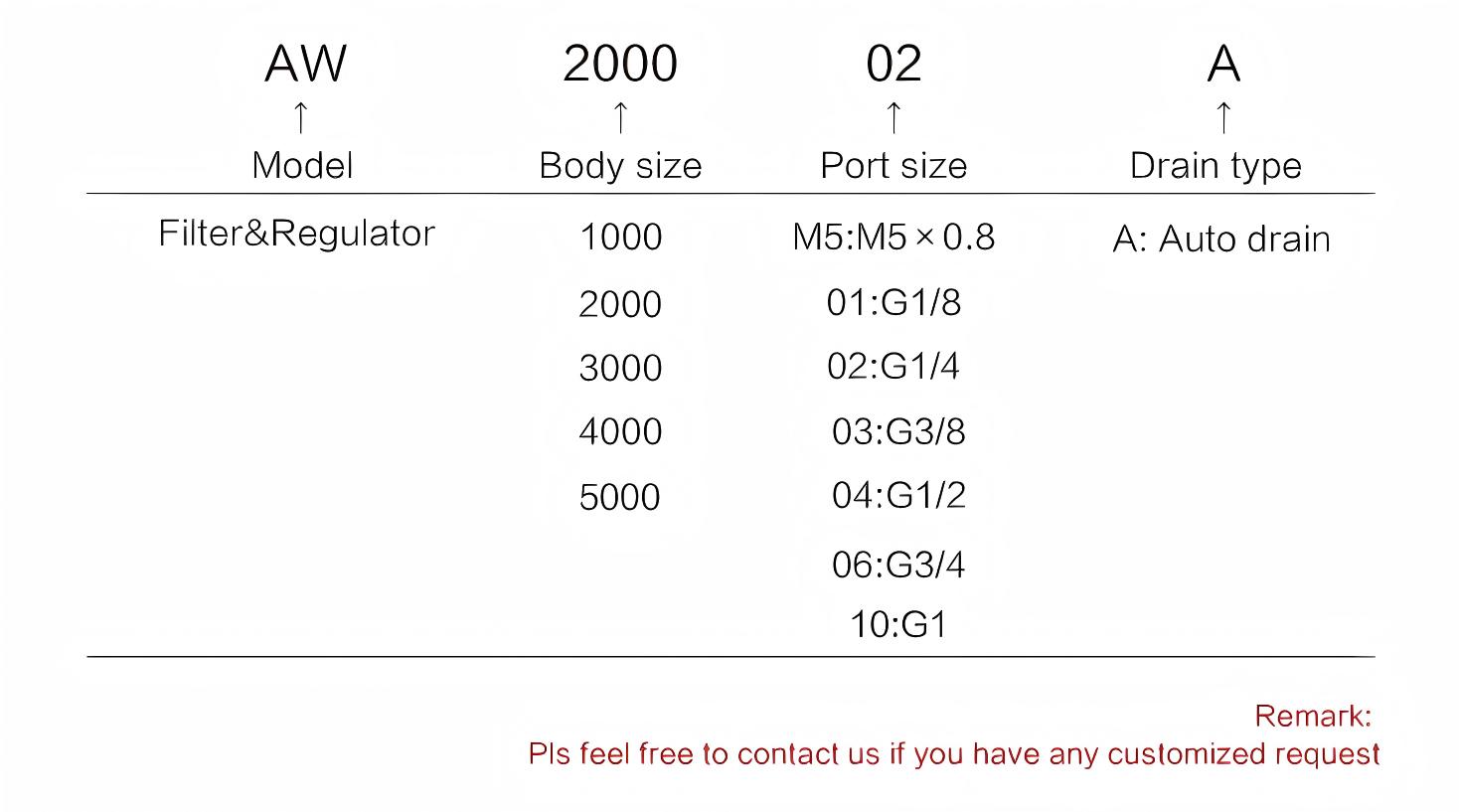

订购代码
数据表

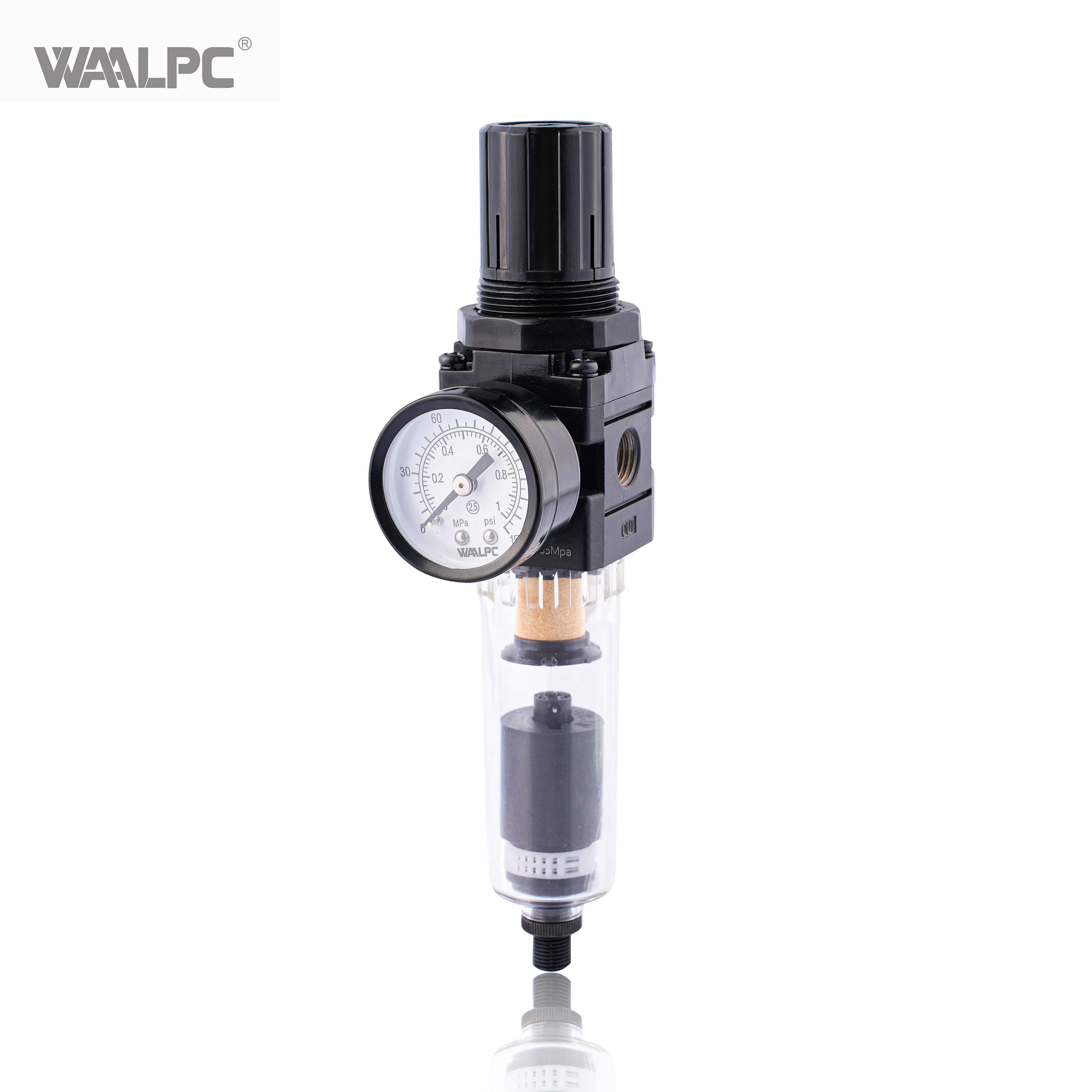

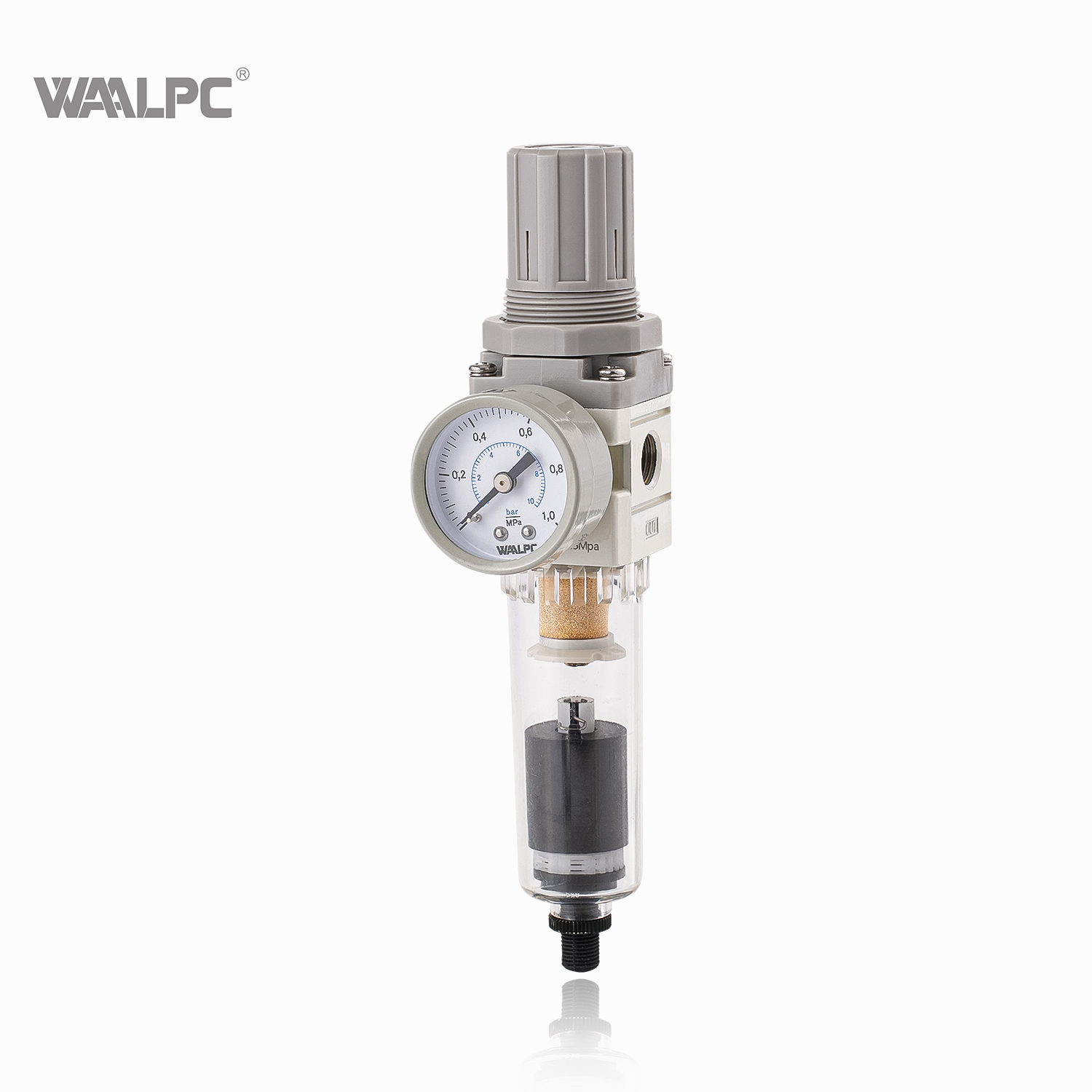

类型名称 | 过滤减压阀 | |||||||||
模型 | AW2000-01A | AW2000-02A | AW3000-02A | AW3000-03A | AW4000-03A | AW4000-04A | AW4000-06A | AW5000-06A | AW5000-10A | |
端口尺寸 (G) | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 3/4 | 1 | |
杯子保护套 | AW1000-2000（不含） | AW3000-5000（ 瓦） | ||||||||
排水型 | 自动排水器 | |||||||||
过滤等级 | 5微米、25微米、40微米 | |||||||||
工作介质 | 空气 | |||||||||
调压范围 | 0.05-0.07MPa | 0.05-0.85MPa | ||||||||
最大限度。工作压力 | 1.0MPa（ 145Psi） | |||||||||
耐压性 | 1.5MPa（ 215Psi） | |||||||||
工作 温度 范围 | -5-60℃ | |||||||||
压力计 | Y40-01 | Y50-02 | ||||||||
材料 | 外壳：铝压铸成型；容器杯：PE；碗罩：铁 | |||||||||
滤杯容量 | 15 | 15 | 20 | 20 | 45 | 45 | 45 | 130 | 130 | |
L型支架 | L20 | L20 | L30 | L30 | L40 | L40 | L50 | L50 | L60 | |
重量 | 370克 | 370克 | 640克 | 640克 | 1260克 | 1260克 | 1310克 | 1890克 | 1890克 | |

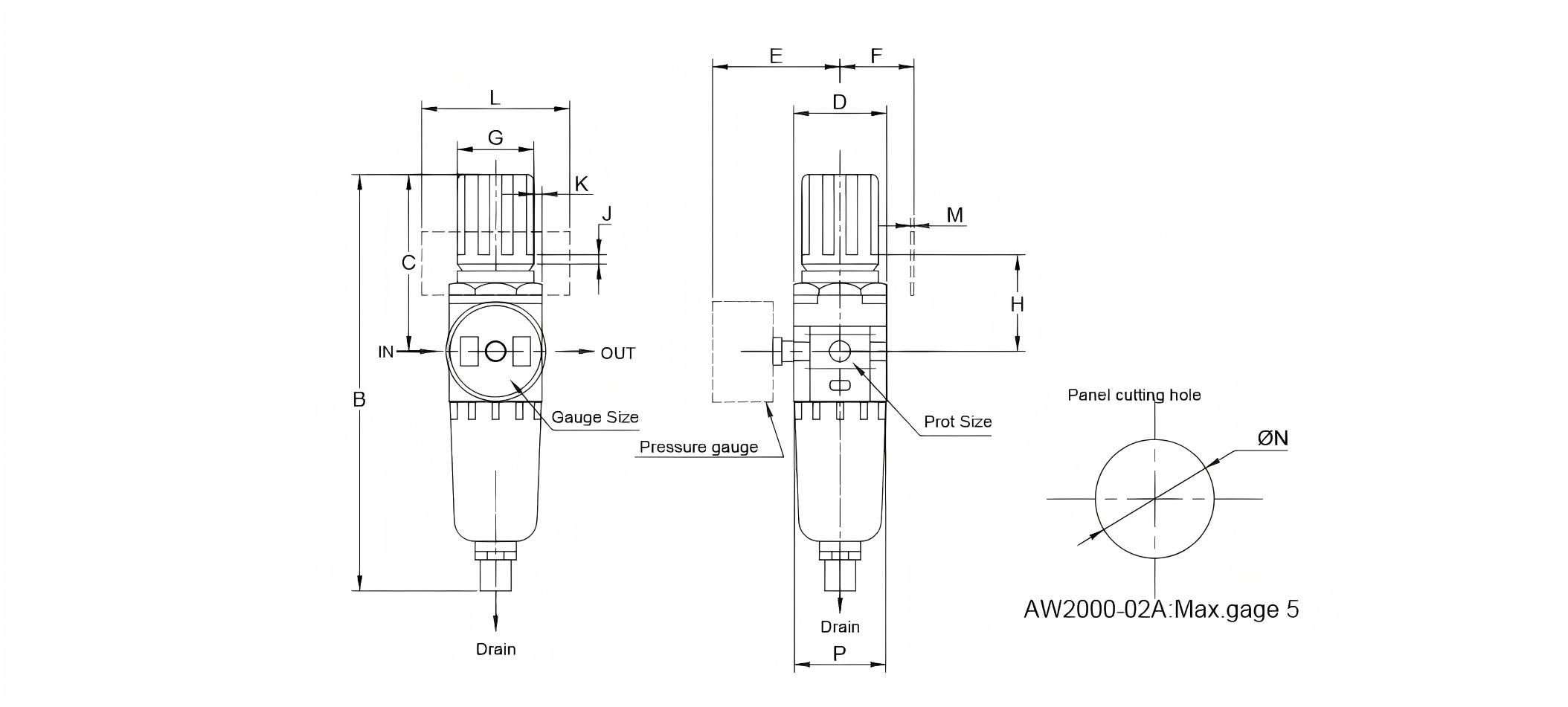

结构
模型 | 端口尺寸 | 尺寸（毫米） | |||||||||||||
A | B | C | D | E | F | G | H | J | K | L | M | N | P | ||
秋1000 | M5 | 25 | 109.5 | 50.5 | 25 | 26 | 25 | 28 | 30 | 4.5 | 6.5 | 40 | 2 | 20.5 | 28 |
2000年秋冬 | G1/8-G1/4 | 40 | 196 | 78 | 40 | 56.8 | 30 | 34 | 43.5 | 5.4 | 15.4 | 55 | 2.3 | 33.5 | 40 |
AW3000 | G1/4-G3/8 | 53 | 217 | 92.5 | 53 | 60.8 | 39 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 42.5 | 56 |
AW4000 | G3/8-1/2 | 70 | 265 | 112 | 70 | 70.5 | 49.2 | 54 | 53.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
AW4000-06 | G3/4 | 75 | 270 | 114 | 70 | 70.5 | 49.2 | 54 | 53.5 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 73 |
AW5000 | G3/4-G1 | 90 | 339 | 116 | 90 | 75.5 | 49.2 | 54 | 62 | 8.5 | 10.5 | 70 | 2.3 | 52.5 | 90 |
