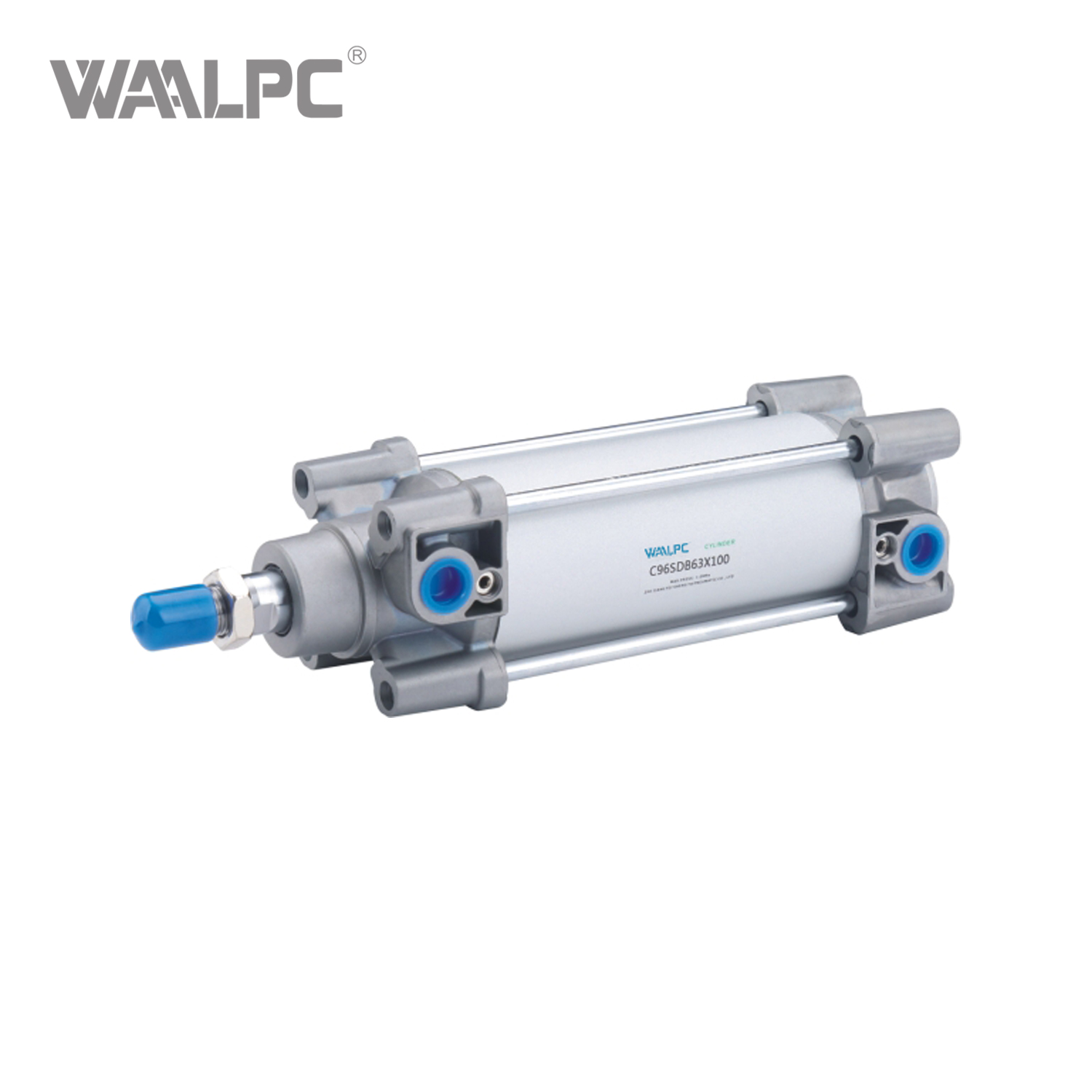

C95/C96系列 包括 ISO 15552 标准气缸，专为工业自动化中的稳健性能而设计。一个关键的设计目标是减轻重量，该系列比前代产品轻了 17%。

型号：
C95/C96
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

1、CP96，型材管设计 ISO 气缸，带封闭式拉杆，有 ø32 至 ø100mm 的 6 种孔径可供选择。该系列提供单杆或双杆，有 6 种孔径尺寸，从 ø32 到 ø100mm。

2、气垫和缓冲垫组合，大大降低了行程末端的噪音。高精度盖和拉杆螺母可提高安装精度并延长气缸寿命。

3、提高衬套和活塞杆的精度，以及减小公差，减少了活塞杆的挠度。

4、标准行程范围25～800mm。

技术参数

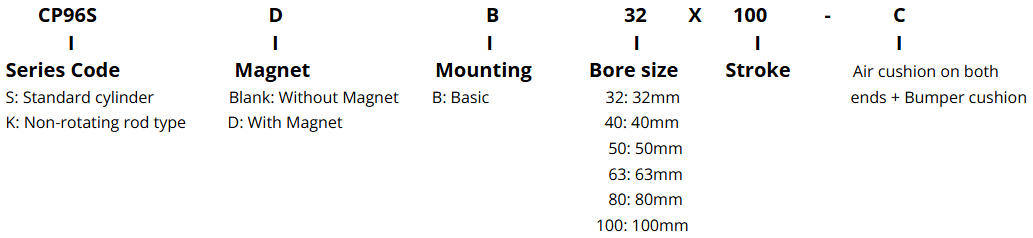

订购代码

重型气缸

规格

缸径(毫米)	32	40	50	63	80	100
工作介质	洁净空气（40um过滤）
作用形式	双作用
耐压	1.5兆帕
最大工作压力	1.0MPa
最小工作压力	0.05MPa
工作温度	无磁性开关：-20～70℃（无冻结）带磁性开关：-10～60℃（无冻结）
润滑	不需要（免润滑）
速度范围	20至1000毫米/秒
行程公差	500行程以下：0～+2.0、501～1000行程：0～+2.4、 1001～1500行程：0～+2.8、1501～2000行程：0～+3.2
缓冲类型	两端气垫+缓冲垫
接口尺寸	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2
安装	基本型，轴脚-LB，杆法兰-FA，头法兰-FB，单耳环-CA、双耳环-CB
不回转精度	±0.5°		±0.5°		±0.3°
允许旋转扭矩	0.25N·米	0.45N·米	0.64N·米		0.79N·米

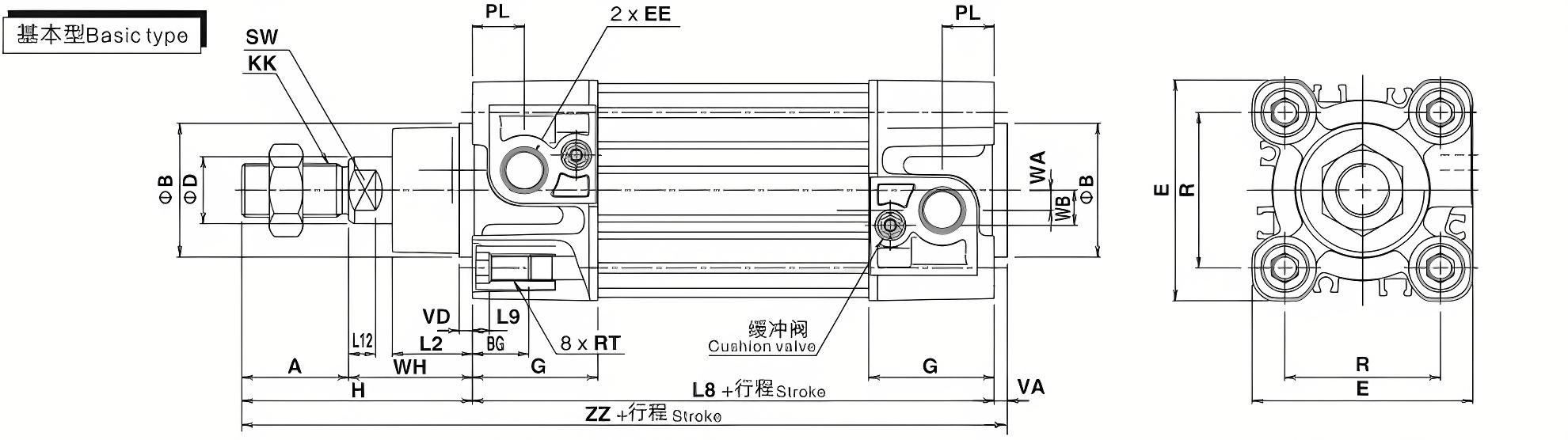

外形尺寸及结构

缸径(mm)	A	ΦB d11	ΦD	EE	PL	RT	L12	KK	SW	G	BG	L8	VD	VA	WA	WB	WH	ZZ	E	R	L2	L9	H
32	22	30	12	G1/8	13	M6X1	6	M10X1.25	10	32	16	94	4	4	4	7	26	146	47	32.5	15	4	48
40	24	35	16	G1/4	14	M6X1	6.5	M12X1.25	13	37.5	16	105	4	4	5	9	30	163	54	37	17	4	54
50	32	40	20	G1/4	15.5	M8X1.25	8	M16X1.5	17	37.5	16	106	4	4	6	10.5	37	179	66	46.5	24	5	69
63	32	45	20	G3/8	16.5	M8X1.25	8	M16X1.5	17	45	16	121	4	4	9	12	37	194	77	56.5	24	5	69
80	40	45	25	G3/8	19	M10X1.5	10	M20X1.5	22	45	17	128	4	4	11.5	14	46	218	99	72	30	-	86
100	40	55	25	G1/2	19	M10X1.5	10	X20X1.5	22	50	17	138	4	4	17	15	51	233	118	89	32	-	91
125	54	60	32	G1/2	19	M12X1.75	13	M27X2	27	58	20	160	6	6	17	15	65	285	144	110	40	-	119

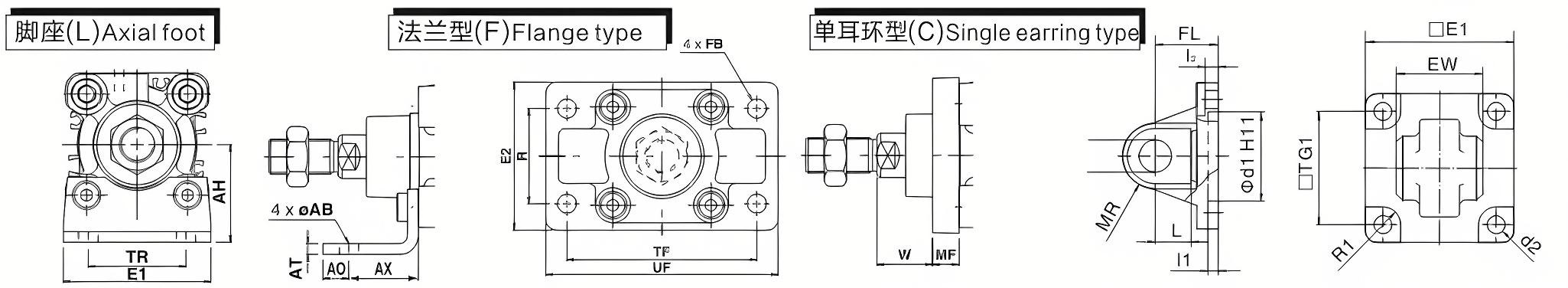

C96系列标准气缸

缸径(mm)	轴脚							法兰型							单耳环型
缸径(mm)	E1	TR	AH	AO	AT	AX	ΦAB	R	TF	ΦFB	E2	UF	W	MF	E1	EW	TG1	FL	Ⅰ1	L	I2	Φd1	ΦCD	MR	Φd2	R1
32	48	32	32	10	4.5	24	7	32	64	7	50	79	16	10	45	26	32.5	22	5	12	5.5	30	10	9.5	6.6	6.5
40	55	36	36	11	4.5	28	10	36	72	9	55	90	20	10	51	28	38	25	5	15	5.5	35	12	12	6.6	6.5
50	68	45	45	12	5.5	32	10	45	90	9	70	110	25	12	64	32	46.5	27	5	15	6.5	40	12	12	9	8.5
63	80	50	50	12	5.5	32	10	50	100	9	80	120	25	12	74	40	56.5	32	5	20	6.5	45	16	16	9	8.5
80	100	63	63	14	6.5	41	12	63	126	12	100	153	30	16	94	50	72	36	5	20	10	45	16	16	11	11
100	120	75	75	16	6.5	41	14.5	75	150	14	120	178	35	16	113	60	89	41	5	25	10	55	20	20	11	12
125	MAX 157	90	90	MAX 25	8	45	16	90	180	16	MAX 157	MAX 224	45	20	157	70	110	50	7	30	10	60	25	26	13.5	10

C96系列标准气缸

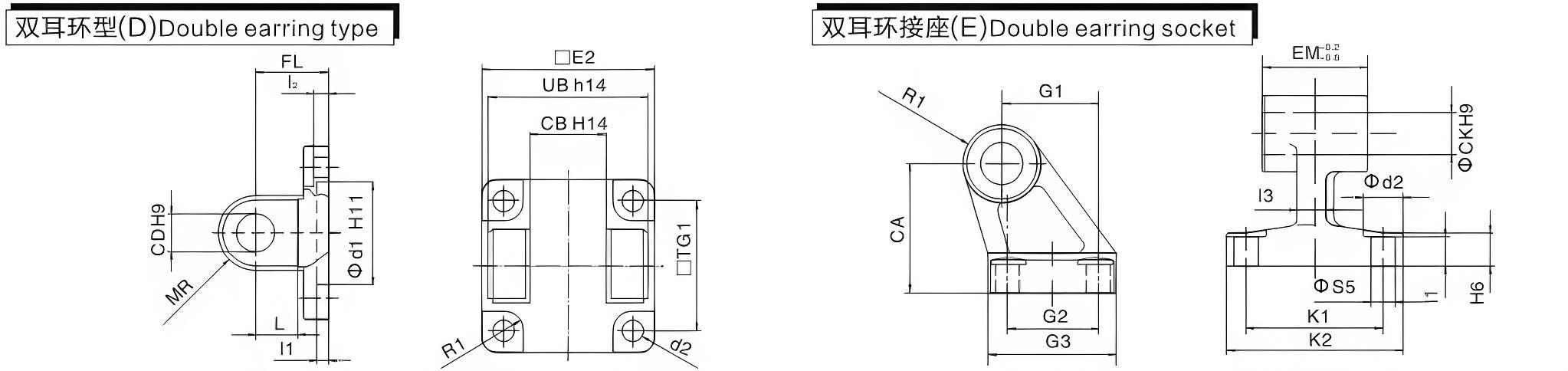

缸径(mm)	双耳环型												双耳环座
缸径(mm)	TG1	FL	Ⅰ1	L	I2	ΦCD	MR	Φd2	R1	E2	UB	CB	Φd2	ΦCK	ΦS5	K1	K2 MAX	I3 MAX	G1	Ⅰ1	G2	EM	G3	CA	H6	R1
32	32.5	22	5	12	5.5	10	9.5	6.6	6.5	48	45	26	11	10	6.6	38	51	10	21	7	18	26	31	32	8	10
40	38	25	5	15	5.5	12	12	6.6	6.5	56	52	28	11	12	6.6	41	54	10	24	9	22	28	35	36	10	11
50	46.5	27	5	15	6.5	12	12	9	8.5	64	60	23	15	12	9	50	65	12	33	11	30	32	45	45	12	12
63	56.5	32	5	20	6.5	16	16	9	8.5	75	70	40	15	16	9	52	67	14	37	11	35	40	50	50	12	15
80	72	36	5	20	10	16	16	11	11	95	90	50	18	16	11	66	86	18	47	12.5	40	50	60	63	14	15
100	89	41	5	25	10	20	20	11	12	115	110	60	18	20	11	76	96	20	55	13.5	50	60	70	71	15	19
125	110	50	7	30	10	25	26	13.5	10	MAX 157	130	70	20	25	14	94	124	30	70	17	60	70	90	90	20	22.5

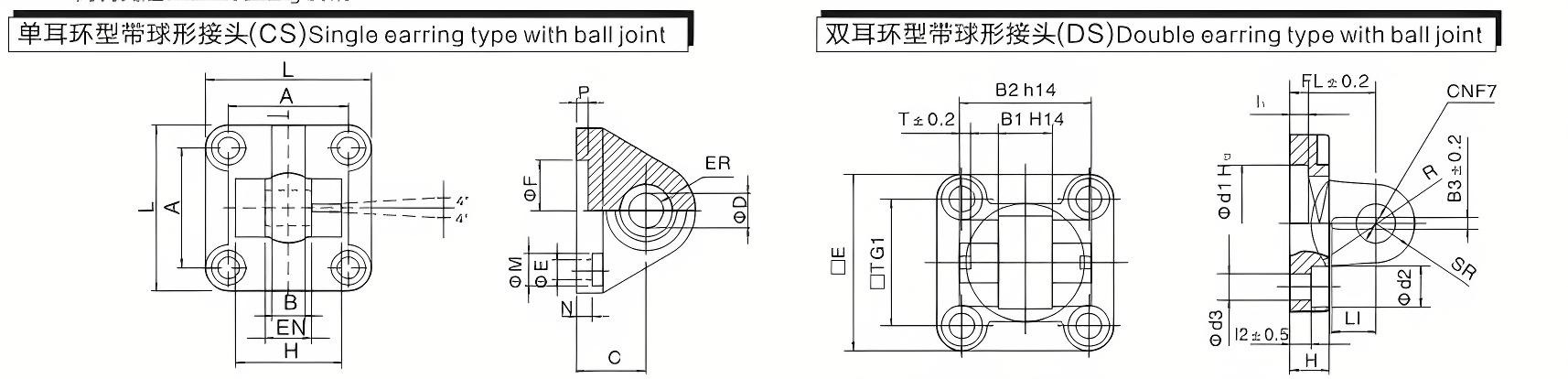

C96系列标准气缸

缸径	带球形接头的单耳环型													带球形接头的双耳环型
缸径	A	B MAX	C	ΦDH7	EN	ER MAX.	ΦF H11	ΦE	L	ΦM	N	P	H	E	B1	B2	B3	L1	TG1	T	I1 MIN.	I2	FL	H MAX.	Φd1	Φd2	Φd3	ΦCN	SR MAX.	R
32	32.5	10.5	22	10	14	15	30	6.6	45	10.5	5.5	5	-	45	14	34	3.3	11.5	32.5	3	5	5.5	22	10	30	10.5	6.6	10	11	17
40	38	12	25	12	16	18	35	6.6	55	11	5.5	5	-	55	16	40	4.3	12	38	4	5	5.5	25	10	35	11	6.6	12	13	20
50	46.5	15	27	16	21	20	40	9	65	15	6.5	5	51	65	21	45	4.3	14	46.5	4	5	6.5	27	12	40	15	9	16	18	22
63	56.5	15	32	16	21	23	45	9	75	15	6.5	5	-	75	21	51	4.3	14	56.5	4	5	6.5	32	12	45	15	9	16	18	25
80	72	18	36	20	25	27	45	11	95	18	10	5	70	95	25	65	4.3	16	72	4	5	10	36	16	45	18	11	20	22	30
100	89	18	41	20	25	30	55	11	115	18	10	5	-	115	25	75	6.3	16	9	4	5	10	41	16	55	18	11	20	22	32
125	110	25	50	30	37	40	60	13.5	140	20	10	7	100	140	37	97	6.3	24	110	6	7	10	50	20	60	20	13.5	30	30	42

C96系列标准气缸

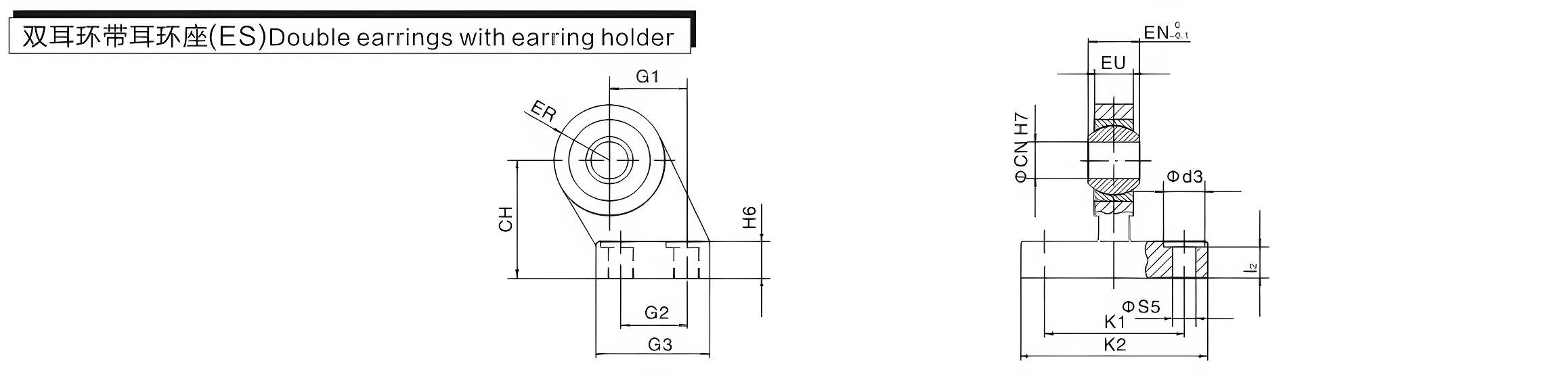

缸径(mm)	带耳环架的双耳环
缸径(mm)	Φd3	ΦCN	ΦS5	K1	K2 MAX	I2	G1	G2	G3 MAX	EN	EU	CH	H6	ER MAX.
32	11	10	6.6	38	51	8.5	21	18	31	14	10.5	32	10	15
40	11	12	6.6	41	54	8.5	24	22	35	16	12	36	10	18
50	15	16	9	50	65	10.5	33	30	45	21	15	45	12	20
63	15	16	9	52	67	10.5	37	35	50	21	15	50	12	23
80	18	20	11	66	86	11.5	47	40	60	25	18	63	14	27
100	18	20	11	76	96	12.5	55	50	70	25	18	71	15	30
125	20	30	13.5	94	124	17	70	60	90	37	25	90	20	40

C96系列标准气缸

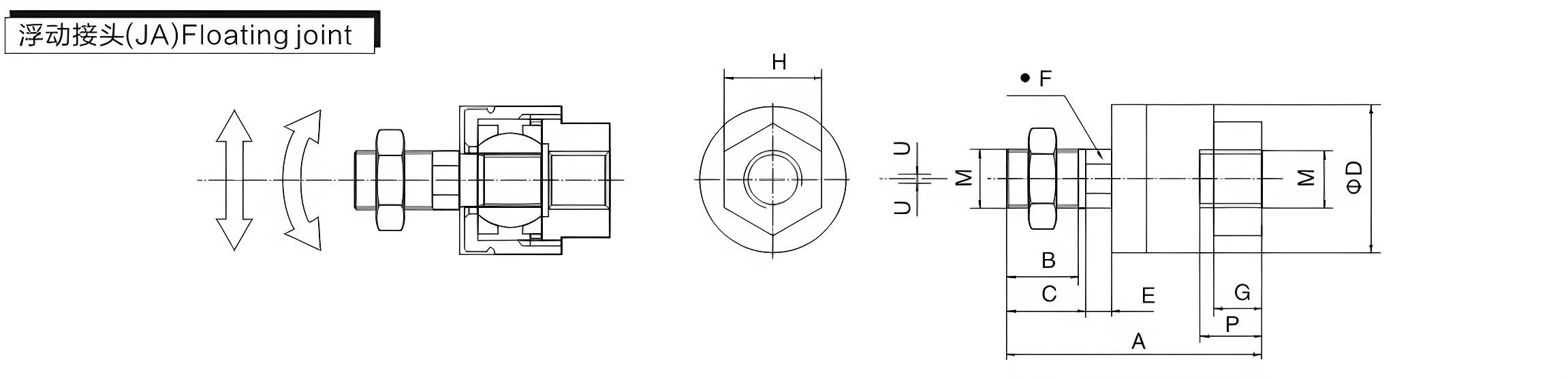

缸径(mm)	浮动接头
缸径(mm)	M	A	B	C	ΦD	E	F	G	H	P	U	载荷（千牛）	质量(克)	角度
32	M10X1.25	49.5	19.5	-	24	5	8	8	17	9	0.5	2.5	70	±0.5°
40	M12X1.25	60	20	-	31	6	11	11	22	13	0.75	4.4	160
50, 63	M16X1.5	71.5	22	-	41	7.5	14	13.5	27	15	1	11	300
80, 100	M20X1.5	101	28	31	59.5	11.5	24	16	32	18	2	18	1080
125	M27X2	123	34	38	66	13	27	20	41	24	2	28	1500

C96系列标准气缸

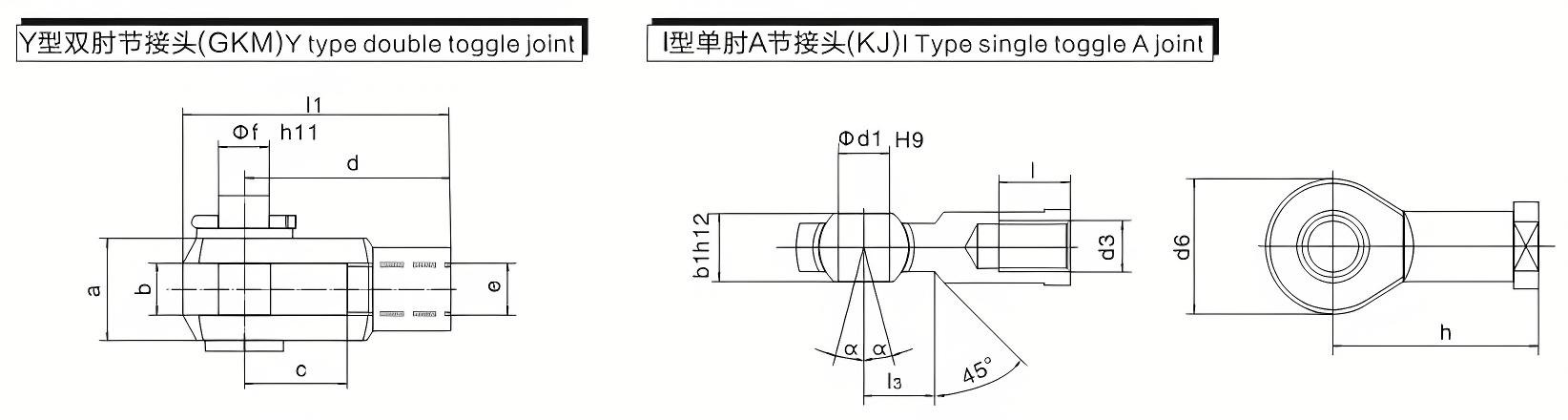

缸径	带螺栓和安全装置的Y型双肘节（GKM）								I型单肘节
缸径	e	b	d	Φf(h11)	Φf(h9)	I1	c MIN.	a MAX.	d3	Φd1	h	d6 MAX.	b1	I MIN.	a	I3
32	M10X1.25	10	40	10	10	52	20	20	M10X1.25	10	43	28	14	20	4°	15
40	M12X1.25	12	48	12	12	62	24	24	M12X1.25	12	50	32	16	22	4°	17
50, 63	M16X1.5	16	64	16	16	83	32	32	M16X1.5	16	64	42	21	28	4°	23
80, 100	M20X1.5	20	80	20	20	105	40	40	M20X1.5	20	77	50	25	33	4°	27
125	M27X2	30	110	30	30	148	54	55	M27X2	30	110	70	37	51	4°	36
