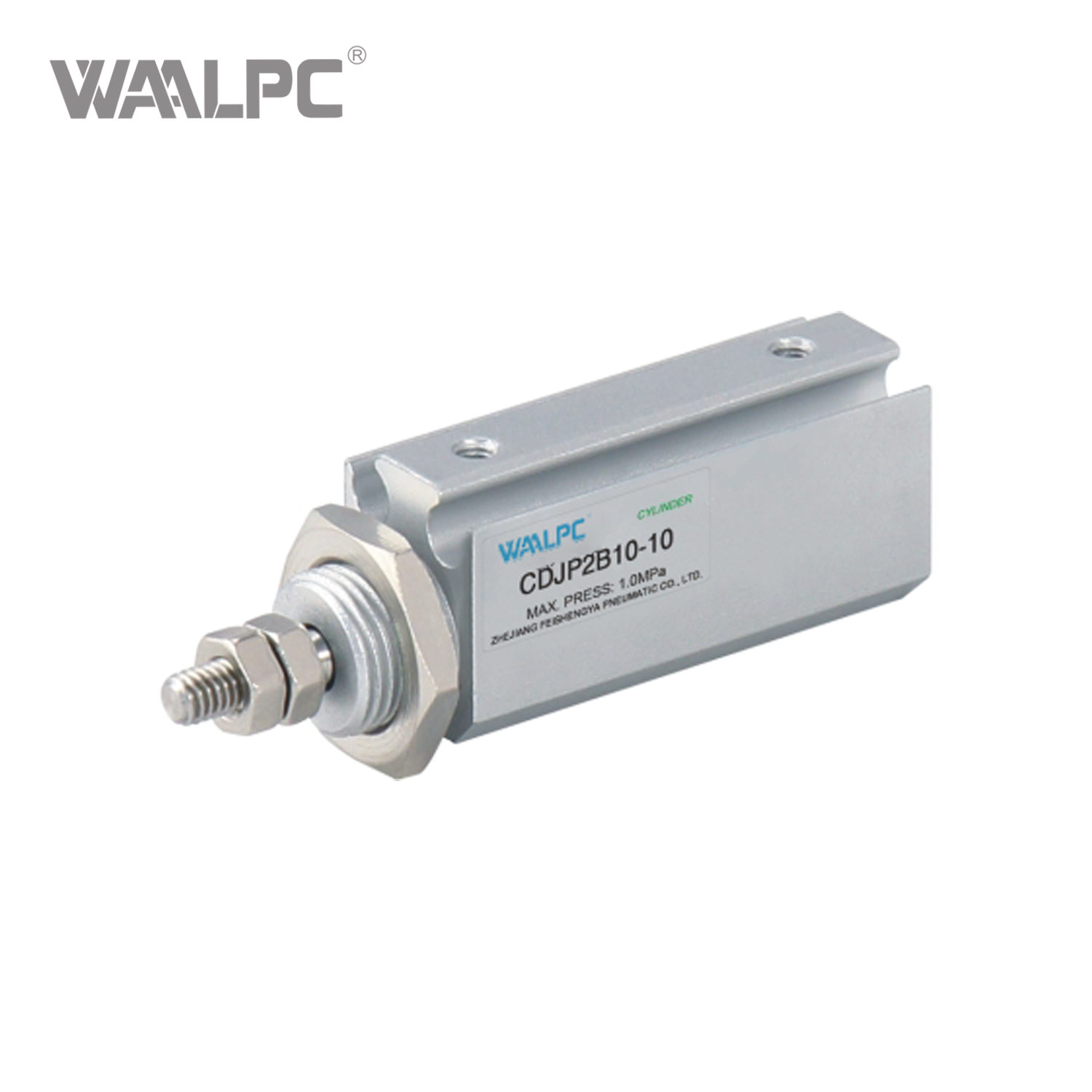

CDJP2B 微型气缸，内置磁铁，不锈钢主体，双作用，实现高速自动化


状态：

数量：



询问添加到购物篮

CDJP2B系列 是一种线条紧凑、圆体的“销柱”。这些气缸专为空间有限的应用而设计，是 CJP2 系列标准圆形气缸的关键组成部分。它们的一个突出特点是即使在非常短的行程（例如 5 毫米行程）下也能够容纳两个磁簧开关，从而能够在狭小的空间中进行精确的位置检测。

型号：
CDJP2B
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

空间效率：其微型“销柱”设计非常适合小型自动化。

精确检测：能够在非常短的行程上安装两个磁性开关，从而实现高精度控制。

易于集成：与 ø2 快速接头和速度控制器兼容。

耐用性：不锈钢结构确保使用寿命。

技术参数

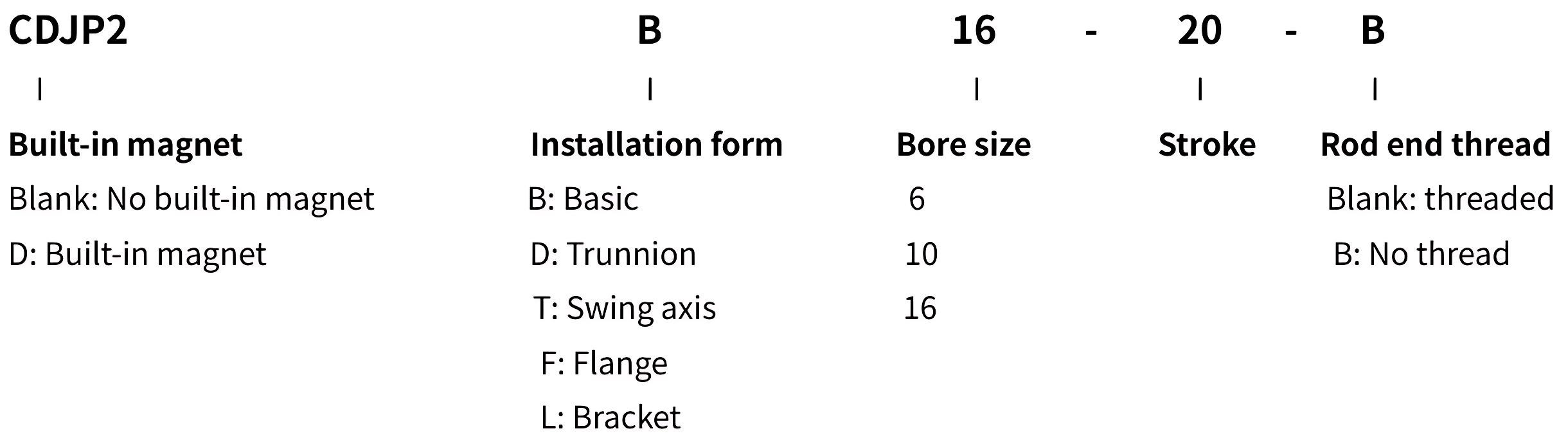

订购代码

迷你气缸

规格

缸径(mm)	4	6	10	16
工作介质	空气（经40um滤芯过滤）
动作类型	双作用
最大工作压力(MPa)	0.7
最小工作压力	0.15	0.12	0.06
环境和流体温度	无磁开关：-10℃~70℃（不结冰）磁力开关： -10℃~60℃（不结冰）
坐垫型	橡胶缓冲器
活塞速度	10~500毫米/秒
行程公差(mm)	0~+1.0
润滑	不需要（非管）
接口尺寸	M3x0.5			M5x0.8

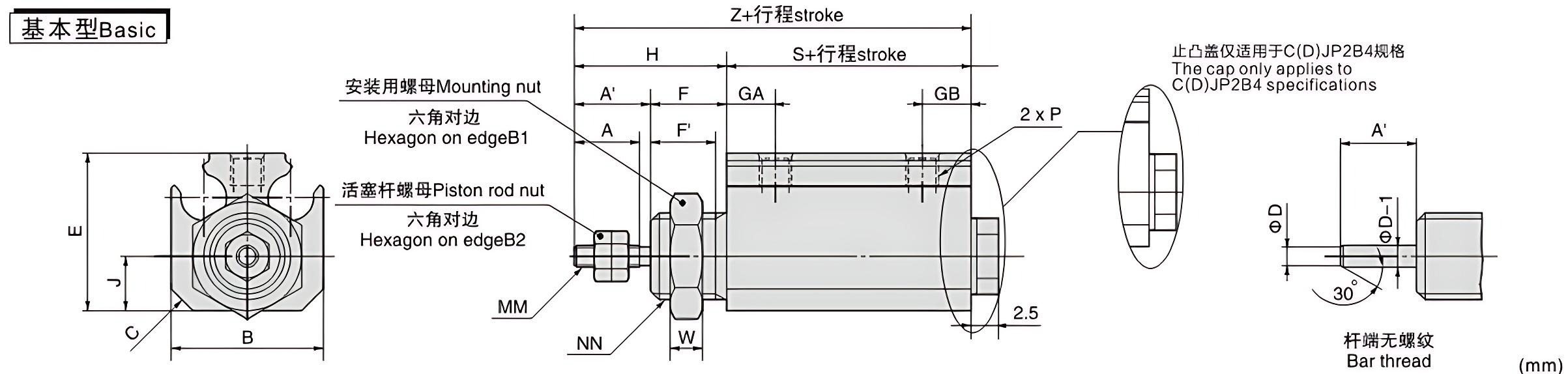

外形尺寸及结构

迷你气缸

缸径(mm)	A	A'	B	B1	B2	C	D	E	F	F'	GA	GB	H	J	MM	NN	P	无内置磁铁			内置磁铁
缸径(mm)	A	A'	B	B1	B2	C	D	E	F	F'	GA	GB	H	J	MM	NN	P	S	W	Z	S	W	Z
4	6	7	14	10	4	2	1.7	14.5	7	6	4.5	4.5	14	5	M2x0.4	M8x1.0	M3x0.5	12.5	3	29	17.5	3	34
6	7	9	14	14	5.5	2	3	16.5	8	6.5	6.5	6.5	17	6	M3x0.5	M10x1.0	M3x0.5	16	3	33	21	3	38
10	10	12	15	17	7	2.5	4	19	8	6.5	6	7	20	7	M4x0.7	M12x1.0	M3x0.5	19.5	3	39.5	24.5	3	44.5
16	12	14	20	19	8	3	6	24.5	10	8.5	6.5	7.5	24	10	M5x0.8	M14x1.0	M5x0.8	19.5	4	43.5	24.5	4	48.5

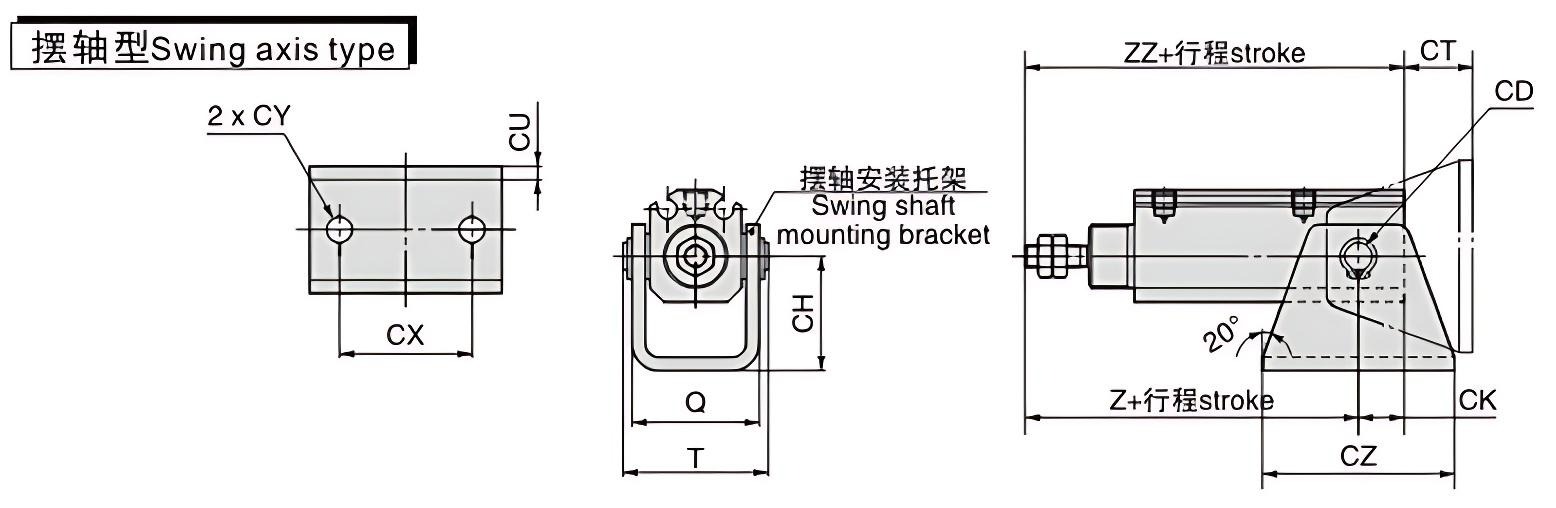

迷你气缸

孔径/标记	CD	CH	CK	CT	CU	CX	CY	CZ	Q	T	无内置磁铁		内置磁铁
孔径/标记	CD	CH	CK	CT	CU	CX	CY	CZ	Q	T	Z	ZZ	Z	ZZ
6	3	16	4	12	1.6	18	3.4	26	18.5	20.4	34	38	34	38
10	5	20	6.5	13.5	1.6	24	4.5	33	20.5	23.9	44	50.5	44	50.5
16	6	25	10	15	2.9	29	5.5	42	28	31.7	48	58	48	58

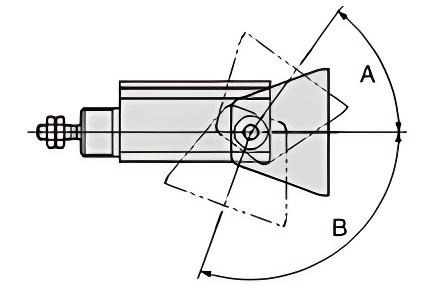

CDJP结构3_

适用孔径(mm)	Φ6	Φ10	Φ16
A	54°	62°	55°
B	110°	110°	102°

规格书下载
