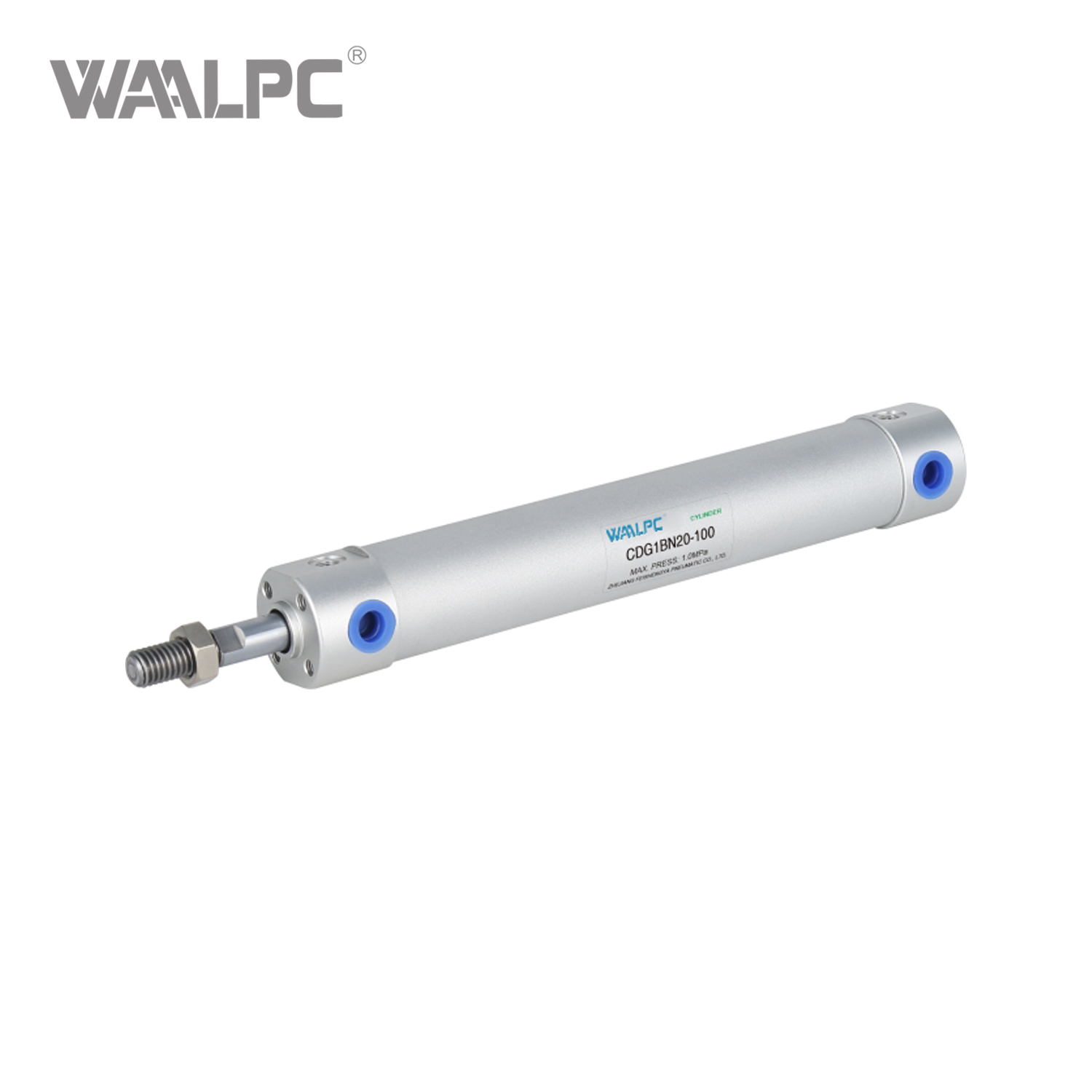

1. 双作用、单杆设计,自动化性能可靠。
2. 冲击挤压铝管,表面光滑,行程稳定。
3. 孔径:20、25、32、40、50、63、80、100 毫米。
4. 标准提供内螺纹杆端。
5. 兼容磁性开关,轻松微调开关位置。
6. 多种安装支架可选,安装灵活。

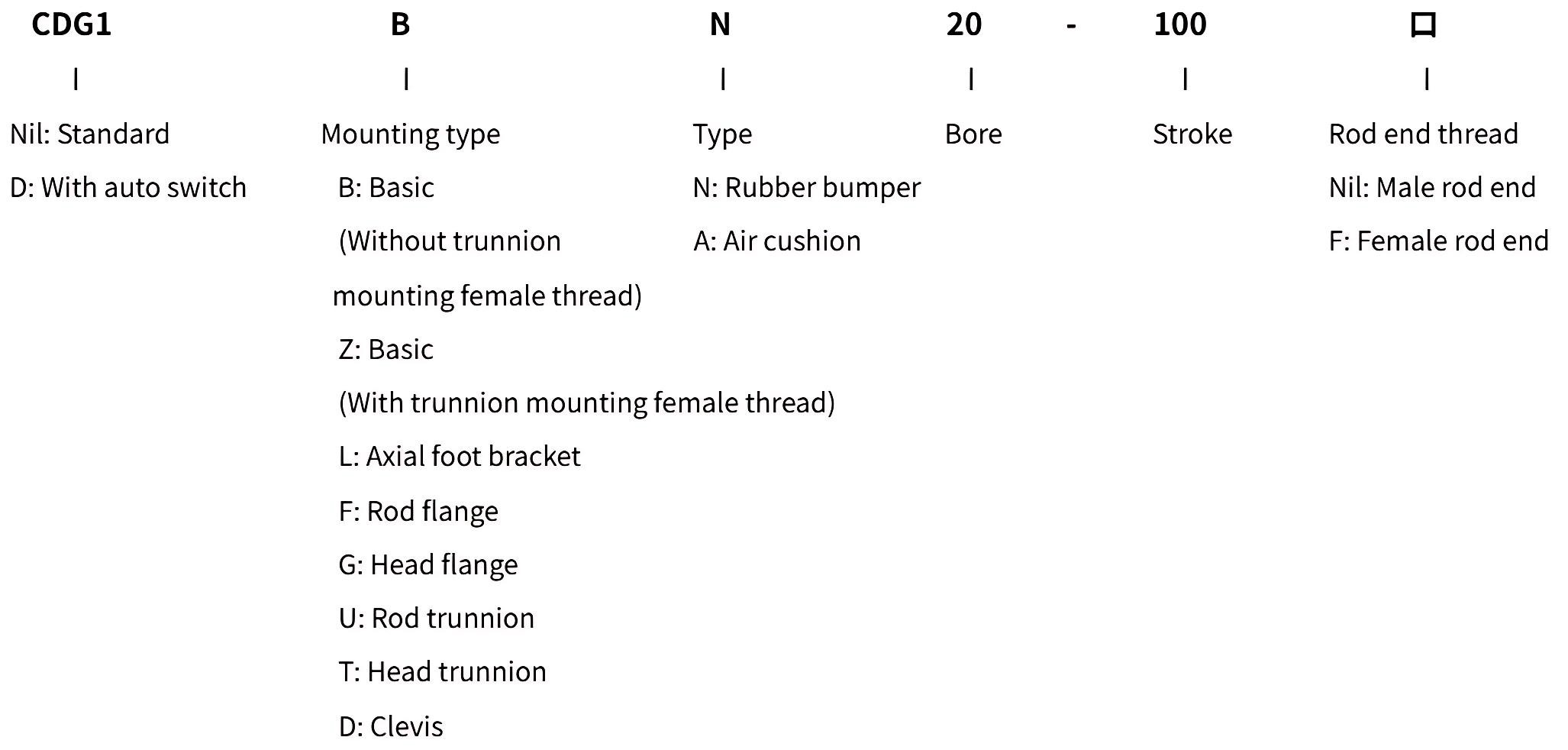

订购代码

规格
| 缸径(mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| 作用 | 双作用,单杆 | |||||||||
| 润滑剂 | 不需要 (免润滑) | |||||||||
| 工作介质 | 空气 | |||||||||
| 耐压 | 1.5Mpa | |||||||||
| 最大工作压力 | 1.0Mpa | |||||||||
| 最小工作压力 | 0.05Mpa | |||||||||
| 工作温度 | 无磁性开关:-10℃~70℃ 带磁性开关:-10℃~60℃(无冻结) | |||||||||
| 活塞速度 | 50至1000毫米/秒 | 50至700毫米/秒 | ||||||||
| 行程长度公差*1) | 最高1000st+1.4mm,最高1500st+1.8mm | |||||||||
| 软垫 | 橡胶保险杠、气垫 | |||||||||
| 安装*2) | 基本型、基本型(无耳轴安装内螺纹)、轴向脚、杆法兰、头法兰、杆耳轴、头耳轴、U形夹 | |||||||||
| 许用动能(J) | 橡胶保险杠 | 外螺纹杆端 | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| 内螺纹杆端 | 0.11 | 0.18 | 0.299 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| 气垫 | 外螺纹杆端*3) | 电阻:0.35 高:0.42 | 电阻:0.56 高:0.65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| 内螺纹杆端 | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) 不包括保险杠更换量。
*2) Φ80和Φ100规格的气缸没有基本型(带耳轴安装内螺纹)、杆耳轴型和头耳轴型。Φ20至Φ63规格气缸的脚座式、法兰式和铰链式,均不带耳轴安装内螺纹。请在允许的动能范围内操作气缸。
*3) R: 杆侧、H: 头侧。

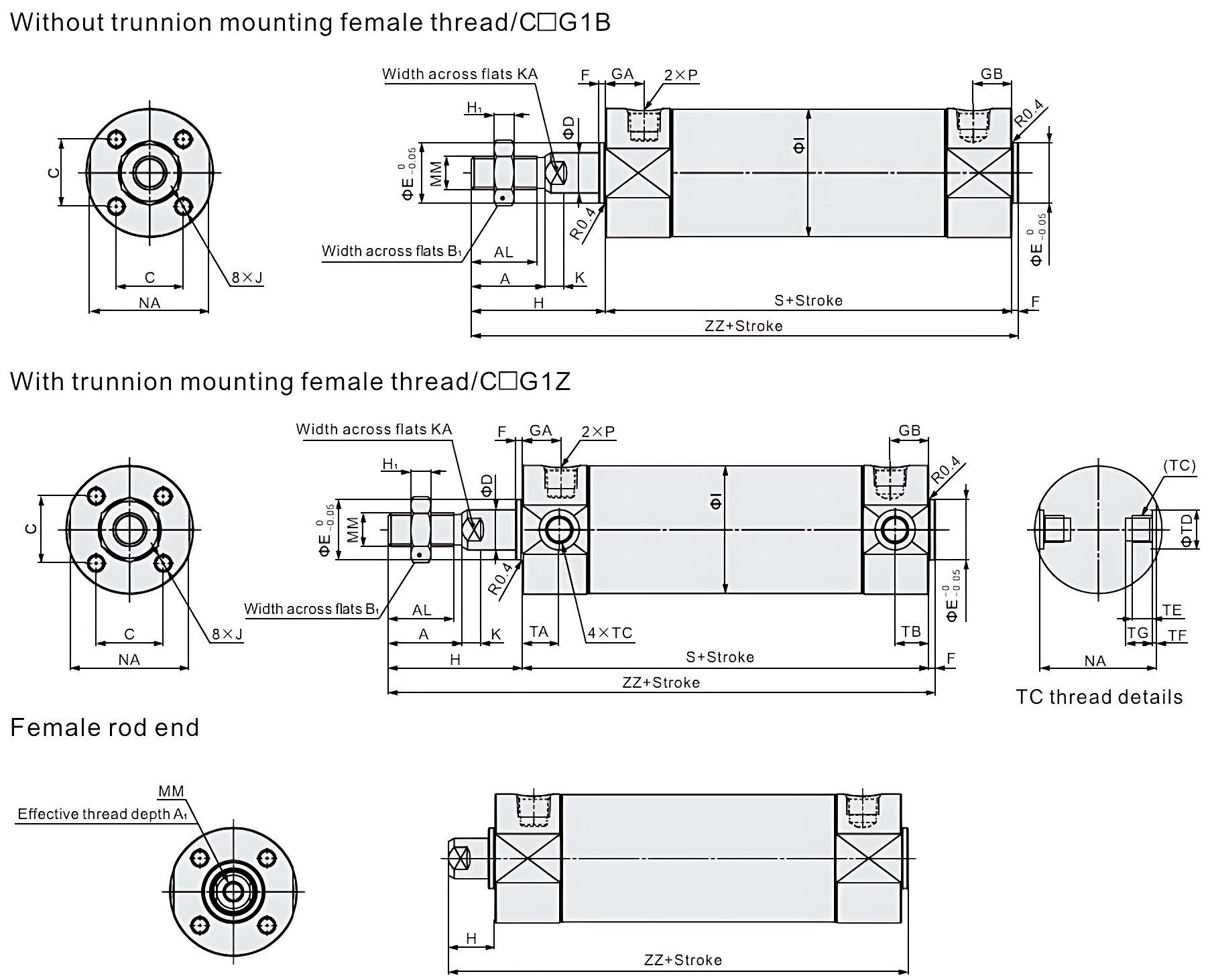

外形尺寸及结构
基本型

| 孔径 | A | AL | B1 | C | D | E | F | H | H1 | I | J | K | KQ | MM | NA | S | TA | TB | ZZ |
| 20 | 18 | 15.5 | 13 | 14 | 8 | 12 | 2 | 35 | 5 | 26 | M4x0.7深度7 | 5 | 6 | M8x1.25 | 24 | 69 | 11 | 11 | 106 |
| 25 | 22 | 19.5 | 17 | 16.5 | 10 | 14 | 2 | 40 | 6 | 31 | M5x0.8深度7.5 | 5.5 | 8 | M10x1.25 | 29 | 69 | 11 | 11 | 111 |
| 32 | 22 | 19.5 | 17 | 20 | 12 | 18 | 2 | 40 | 6 | 38 | M5x0.8深度8 | 5.5 | 10 | M10x1.25 | 35.5 | 71 | 11 | 10 | 113 |
| 40 | 30 | 27 | 19 | 26 | 16 | 25 | 2 | 50 | 8 | 47 | M6x1 深度 12 | 6 | 14 | M14x1.5 | 44 | 78 | 12 | 10 | 130 |
| 50 | 35 | 32 | 27 | 32 | 20 | 30 | 2 | 58 | 11 | 58 | M8x1.25深度16 | 7 | 18 | M18x1.5 | 55 | 90 | 13 | 12 | 150 |
| 63 | 35 | 32 | 27 | 38 | 20 | 32 | 2 | 58 | 11 | 72 | M10x1.5深度16 | 7 | 18 | M18x1.5 | 69 | 90 | 13 | 12 | 150 |
| 80 | 40 | 37 | 32 | 50 | 25 | 40 | 3 | 71 | 13 | 89 | M10x1.5深度22 | 10 | 22 | M22x1.5 | 86 | 108 | - | - | 182 |
| 100 | 40 | 37 | 41 | 60 | 30 | 50 | 3 | 71 | 16 | 110 | M12x1.75深度22 | 10 | 26 | M26x1.5 | 106 | 108 | - | - | 182 |
| 孔径 | RC NPT 端口 | G端口 | ||||
| GA | GB | P | GA | GB | P | |
| 20 | 11.5 | 11.5 | 1/8 | 11.5 | 11.5 | M5x0.8 |
| 25 | 11.5 | 11.5 | 1/8 | 12 | 12 | MX0.8 |
| 32 | 11.5 | 11.5 | 1/8 | 20.5 | 10.5 | 1/8 |
| 40 | 13 | 13 | 1/8 | 13 | 13 | 1/8 |
| 50 | 14 | 14 | 1/4 | 14 | 14 | 1/4 |
| 63 | 14 | 14 | 1/4 | 14 | 14 | 1/4 |
| 80 | 20 | 20 | 3/8 | 20 | 16 | 3/8 |
| 100 | 16 | 16 | 1/2 | 16 | 16 | 1/2 |
| 孔径 | A1 | H | MM | ZZ |
| 20 | 8 | 13 | M4x0.7 | 84 |
| 25 | 8 | 14 | M5x0.8 | 85 |
| 32 | 12 | 14 | M6×1 | 87 |
| 40 | 13 | 15 | M8x1.25 | 95 |
| 50 | 18 | 16 | M10x1.5 | 108 |
| 63 | 18 | 16 | M10x1.5 | 108 |
| 80 | 21 | 19 | M14x1.5 | 130 |
| 100 | 25 | 22 | M16x1.5 | 133 |
| 孔径 | TC | TD | TE | TF | TG |
| 20 | M5x0.8 | 8 | 4 | 0.5 | 5.5 |
| 25 | M6x0.75 | 10 | 5 | 1 | 6.5 |
| 32 | M8x1.0 | 12 | 5.5 | 1 | 7.5 |
| 40 | M10x1.25 | 14 | 6 | 1.25 | 8.5 |
| 50 | M12x1.25 | 16 | 7.5 | 2 | 10 |
| 63 | M14x1.5 | 18 | 11.5 | 3 | 14.5 |
| 80 | - | - | - | - | - |
| 100 | - | - | - | - | - |
