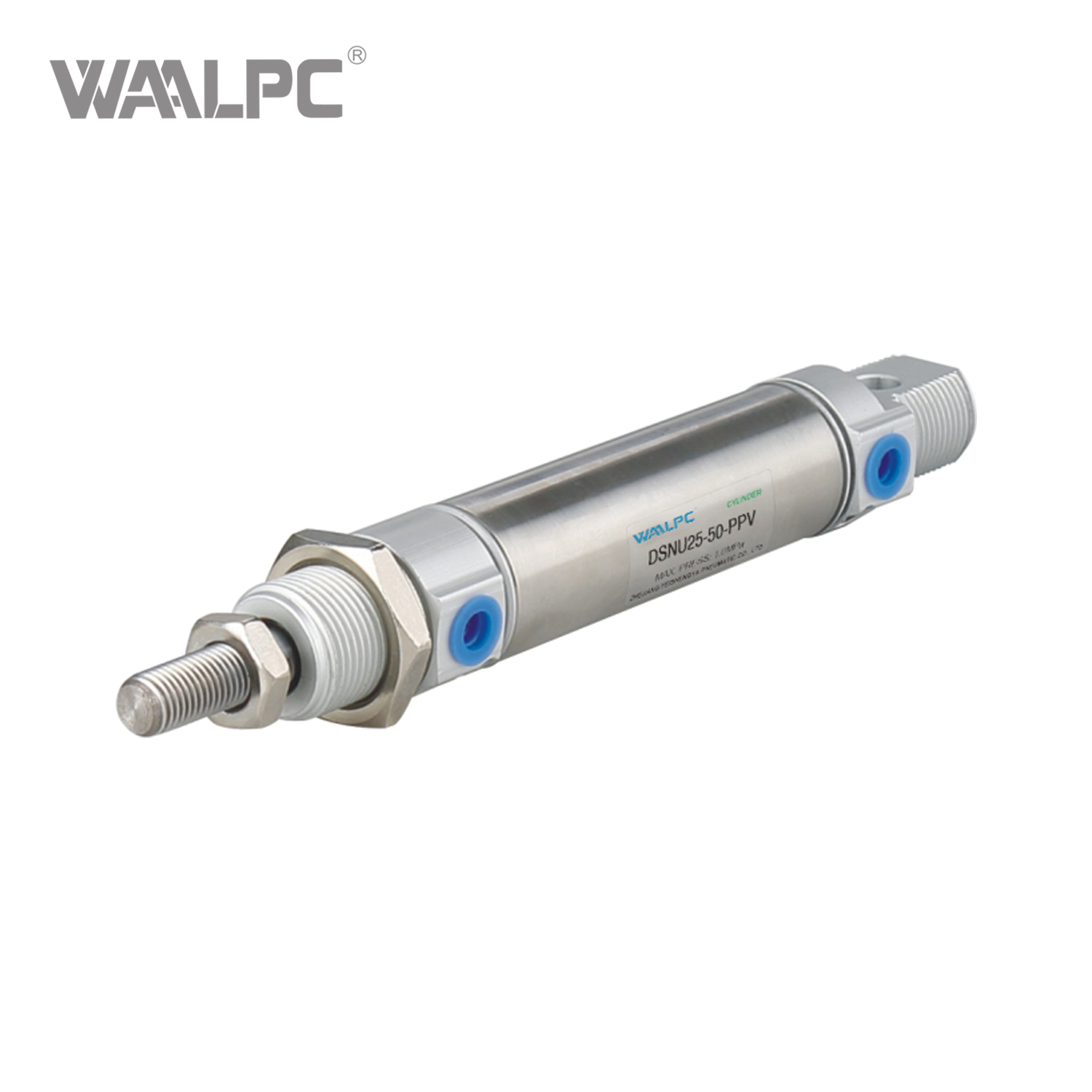

Festo 型 DSNU 系列模块化圆体气缸，具有多种安装选项和附件高性能和长使用寿命


状态：

数量：



询问添加到购物篮

DSNU 系列 是符合 ISO 6432 国际标准的模块化圆体气缸系列。它们设计为带有磁性活塞的双作用杆式气缸，专为各种工业自动化应用提供高性能、可靠性和多功能性。该系列的一个关键优势是其模块化设计，提供了大量的变体和安装选项，为几乎任何应用提供了技术上和经济上的最佳解决方案。

型号：
DSNU
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

模块化和广泛的变体：DSNU 系列建立在模块化系统之上，允许使用众多衍生产品来满足定制的应用需求。这包括不同端盖、活塞杆类型（内螺纹或外螺纹）以及各种安装附件的选项。
自调节缓冲： 这些气缸具有自调节气动终端位置缓冲，可节省调试时间并最佳地适应负载和速度的变化。这确保了平稳运行并减少了冲程末端的冲击。
高性能和长使用寿命：DSNU系列以其高运行功率和长使用寿命而闻名。缸管光滑且坚固，具有出色的运动特性和耐用性。
位置传感能力：DSNU系列配备磁性活塞，可使用磁性接近开关进行非接触式位置传感。请注意，具有此功能的型号需要至少 10 毫米的行程才能可靠感应。
紧凑且节省空间的设计：作为圆形气缸，它们非常适合节省空间的安装，即使在狭窄的空间内也是如此。 DSNU-S 短行程变体是一种更紧凑的选择，设计更轻，适合在特别狭窄的空间中使用。
结构耐用： 活塞杆、缸筒等关键部件均采用不锈钢制成，具有良好的耐腐蚀性。

技术参数

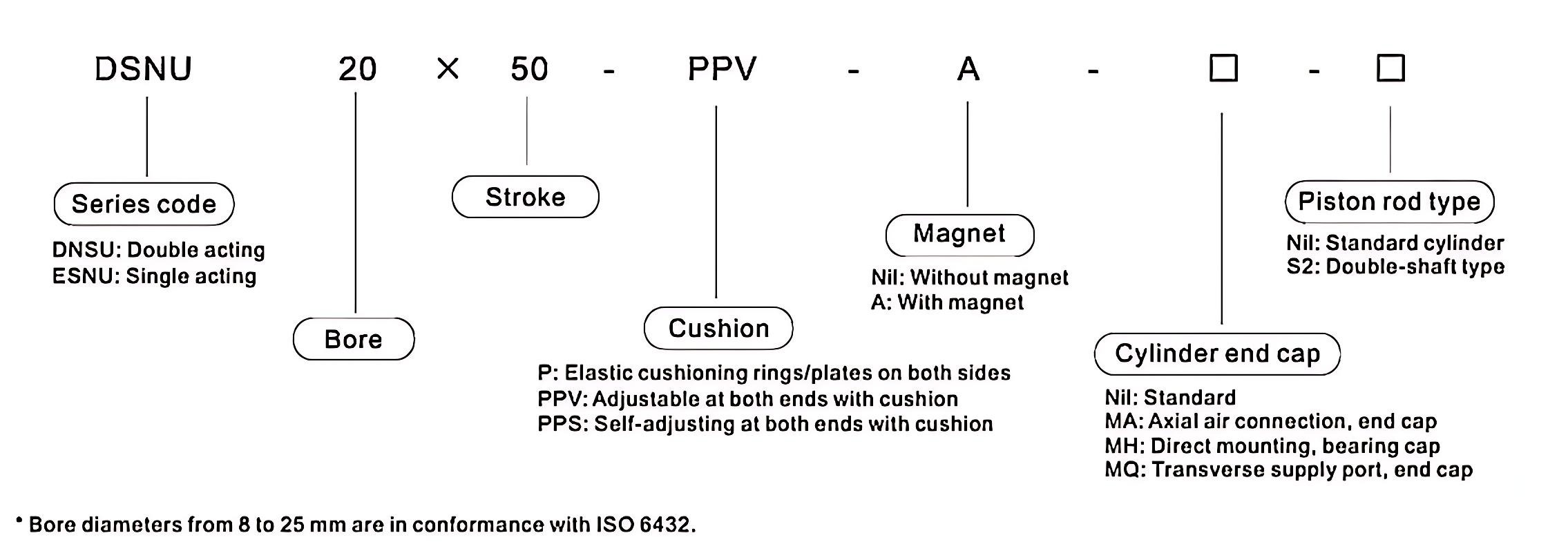

订购代码

DSNU 迷你气缸

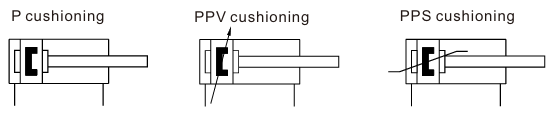

象征

DSNU符号

规格

缸径（毫米）		6	10	12	16	20	25	32	40	50	63
作用类型		双作用单作用
工作介质		洁净空气（40um过滤）
工作压力		0.15～1.0MPa			0.1～1.0MPa
工作温度		-20至80℃
润滑		无要求
速度范围		-			10至100毫米/秒			8 至 100 毫米/秒			5至100毫米/秒
缓冲类型	DSNU-口-P	弹性垫环
	DSNU-口-PPV			可调节
	DSNU-口-PPS	-			自调节
缓冲行程	DSNU-口-PPV	-		9毫米	12毫米	15毫米	17毫米	14毫米	18毫米	20毫米	21毫米
	DSNU-口-PPS	-			12毫米	15毫米	17毫米	14毫米	18毫米	20毫米	21毫米
接口尺寸		M5	M5	M5	M5	G1/8	G1/8	G1/8	G1/4	G1/4	G3/8
活塞杆螺纹		M4	M4	M6	M6	M8	M10x1.25	M10x1.25	M12x1.25	M16x1.5	M16x1.5
安装类型		直接安装（仅限 MH 型号）
		带配件

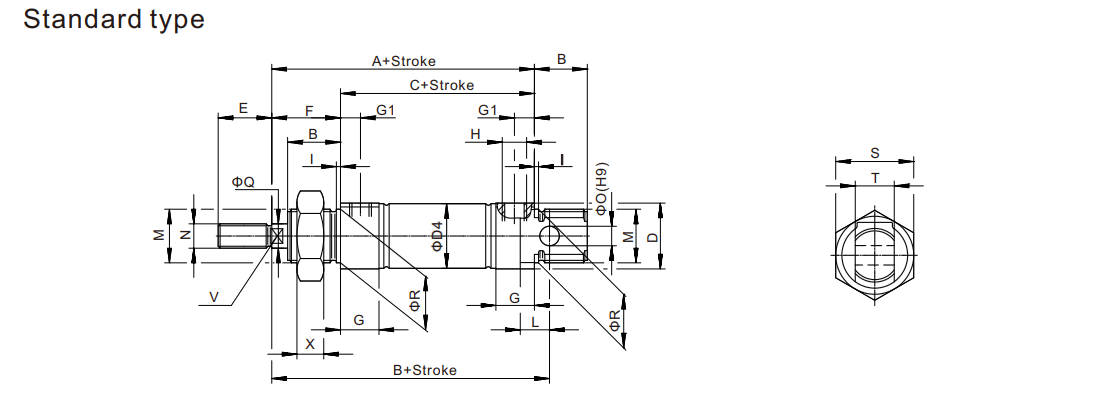

外形尺寸及结构

DSNU 迷你气缸

缸径（毫米）	A	B	C	ΦD	ΦD4	E	F	G	G1	H	I	J	L	M	N	ΦR (H9)	ΦQ	ΦR (H9)	S	T	V	X
8	62	64	46	15	9.3	12	16	10	6	M5	2	M12X1.25	6	12	M4	4	4	12	19	8	-	6
10					11.3
12	72	75	50	20	13.3	16	22					M16X1.5	9	17	M6	6	6	16	24	12	5	8
16	78	82	56		17.3
20	92	95	68	27	21.3		24	16	8.2	G1/8		M22X1.5	12	20	M8	8	8	22	32	16	7	11
25	97.5	104	69.5		26.5		28							22	M10X1.25		10				9

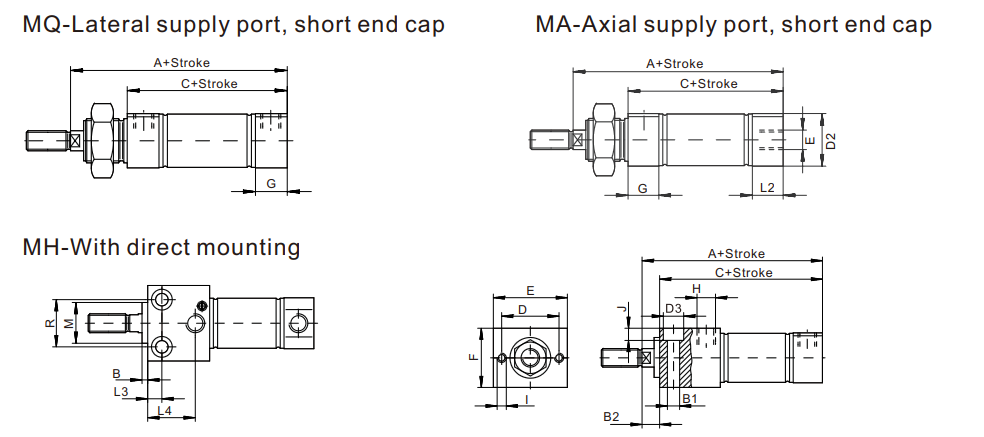

DSNU结构

缸径(毫米)	A			B	ΦB1	B2	C			D	ΦD2	ΦD3	E	F	G	H	I	J	L2	L3	L4	M	R
	MQ	MA	MH				MQ	MA	MH
8	62	59.6	61.5	3	3.4	8	46	43.6	53.5	18	10.5	6	24	16	10	M5	M3	3.4	7.6	5	14	12	12
10		59.1	61.8					43.1	53.8		12.5								7.1
12	72	69.7	72		4.5	10	50	47.7	62	23	14.5	8	30	22			M4	4.5	7.7	6	18.1	16	16
16	78	75.7	77.8				56	53.7	67.5		17.5
20	92	90.5	91.5		5.5		68	66.5	81.8	31	21.7	10	40	28	16	G1/8	M5	5.5	14.5	7.5	22.4	22	22
25	97.5	96.5	97.2		6.6	11	69.5	68.5	86.2		26.7	11		32				6.6	14		25.2		25

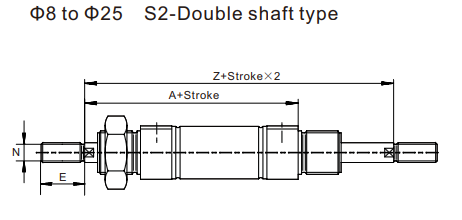

DSNU结构

缸径(毫米)	A			E	N	Z
缸径(毫米)	MQ	MA	MH	E	基本螺纹	Z
8	62	59.6	61.5	12	M4	78.4
10	62	59.1	61.8	12	M4	78.4
12	72	69.7	72	16	M6	94
16	78	75.7	77.8	16	M6	100
20	92	90.5	91.5	20	M8	116
25	97.5	96.5	97.2	22	M10x1.25	125.5

DSNU结构

缸径(毫米)	A	B	C	AC	ΦD	ΦD1	ΦD4	E	F	G	G1	H	I
32	103.5	26	69.5	117.5	38	42	33.6	22	34	19	9	G1/8	2
40	123.6	30	84.6	139.6	46	50	41.6	24	39	25	12	G1/4	3
50	130.2	33	86.2	147.2	57	60	52.4	32	44	25	12	G1/4
63	139.2	33	94.2	156.2	70	60	65.4	32	45	28	13	G3/8

缸径(毫米)	J	K	L	M	N	ΦR (H10)	ΦQ	ΦR (H9)	T	V	X
32	5	16	13	M30x1.5	M10x1.25	10	12	30	16	10	8
40	6	18	15	M38x1.5	M12x1.25	12	16	38	18	13	10
50	8	24	16	M45x1.5	M16x1.5	16	20	45	21	17
63	8	24	16	M45x1.5	M16x1.5	16	20	45	21	17

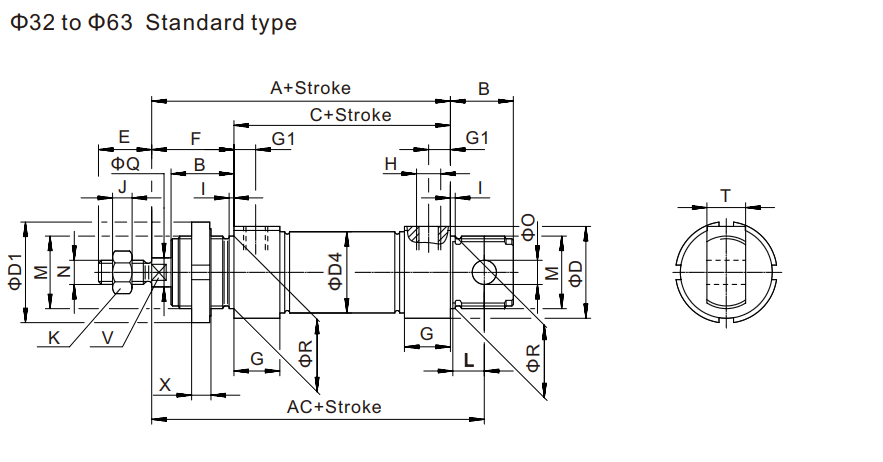

Φ32～ Φ63

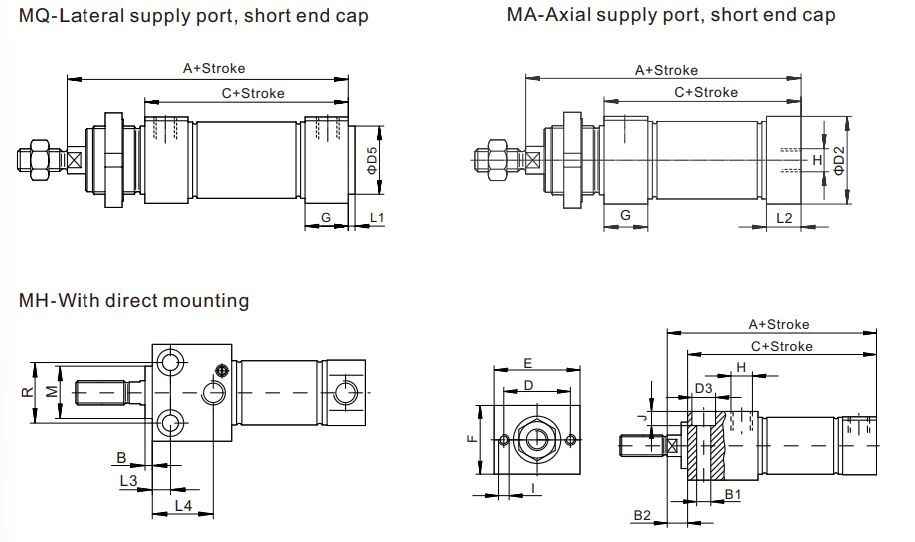

DSNU结构

缸径(毫米)	A			B	ΦB1	B2	C			D	ΦD2	D3	ΦD5	E	F	G	H	I	J	L1	L2	L3	L4	M	R
	MQ	MA	MH				MQ	MA	MH
32	103.5	99.5	97.5	4	6.6	12	69.5	65.5	85.5	38	34	11	30	48	40	19	G1/8	M5	6.6	3	15	12	25	30	30
40	123.6	116.5	116.5		9		84.6	77.6	104.6	42	42	14	38	54	48	25	G1/4		9	4	18	15	32	38	38
50	130.2	130.2	124.2			15	86.2	86.2	109.2	50	53		45	64	58			M6			25		35	45	42
63	139.2	139.2	132.2		11		94.2	94.2	117.2	52	66	18		72	72	28	G3/8	M8	11		28		36		44

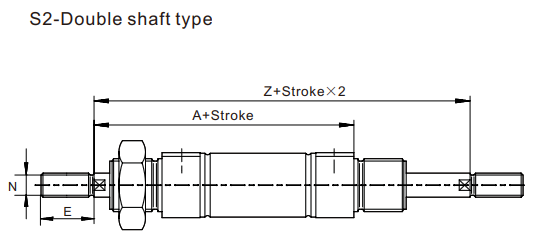

DSNU 迷你气缸

缸径(毫米)	A			E	N	Z
缸径(毫米)	MQ	MA	MH	E	基本螺纹	Z
32	103.5	99.5	97.5	22	M10x1.25	137.5
40	123.6	111.6	116.6	24	M12x1.25	162.6
50	130.2	130.2	124.2	32	M16x1.5	174.2
63	139.2	139.2	132.2	32	M16x1.5	184.2
