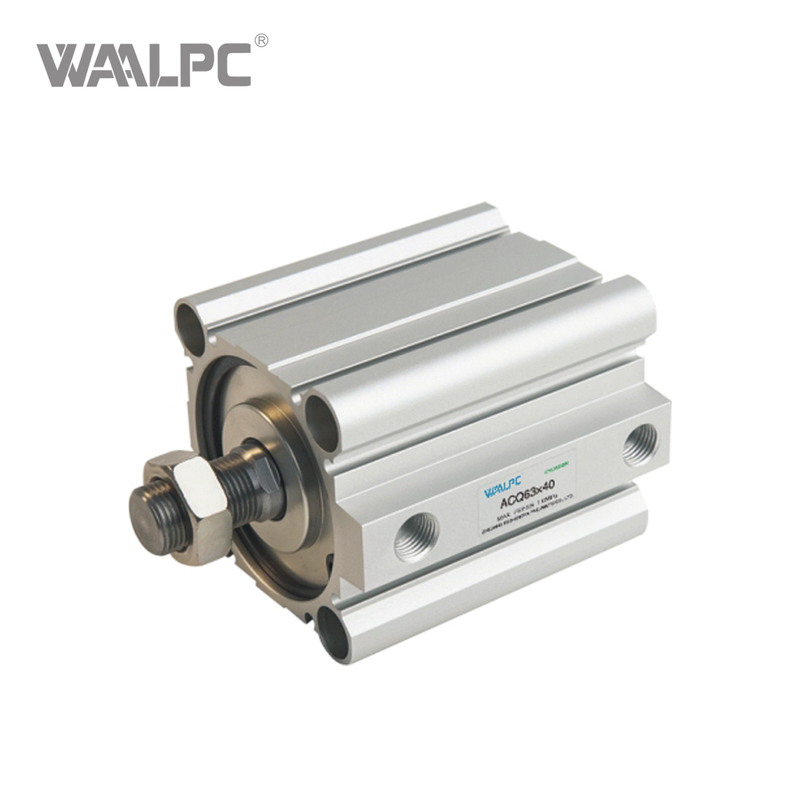

ACQ系列 是一系列超薄、紧凑的气缸，专为节省空间至关重要的应用而设计。一个关键的设计优势是其紧凑的结构，可有效地最大限度地减少所需的安装占地面积。

型号：
ACQ
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

1. 节省空间和紧凑的设计：ACQ 系列的设计重点是减少安装空间。其紧凑的设计非常适合空间有限的机械。

2. 坚固耐用的结构：气缸管由铝合金制成。内孔经过精密磨削和硬质阳极氧化处理，表面耐磨且耐用。活塞杆由镀硬铬S45C钢制成，具有强度和耐腐蚀性。

3. 性能稳定，安装方便：气缸前盖加长导向距离，在运行过程中提供良好的导向性和稳定性。缸体四周设有传感器凹槽，可方便安装磁感应传感器进行位置检测。提供多种安装配件，可灵活满足不同的安装需求。

4. 密封及结构可靠：气缸采用C型挡圈将气缸筒固定在前后盖上，结构紧凑可靠。活塞与活塞杆通过铆接结构连接。活塞密封采用特殊的双向密封结构，结构紧凑，并具有储油功能。

技术参数

订购代码

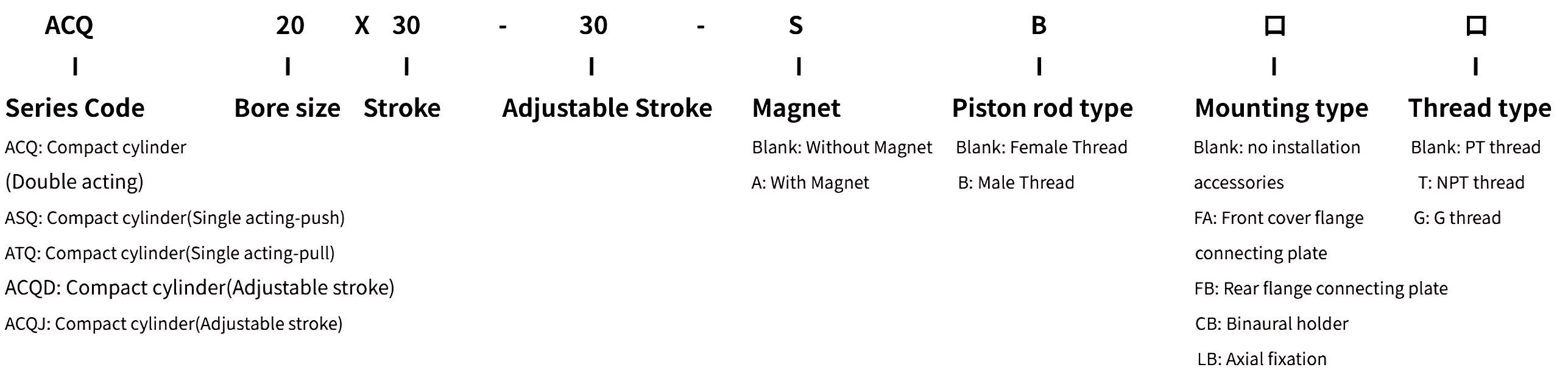

ACQ订购_

规格

缸径(毫米)		12	16	20	25	32	40	50	63	80	100
工作介质		空气（经40um滤芯过滤）
工作形式		双作用
		单作用推式、单作用拉式								-
压力范围	双作用	0.15~1.0Mpa(22~145Psi)
	单作用	0.2~1.0Mpa(28~145Psi)
耐压		1.5Mpa
工作温度		-20~70℃
速度范围		双作用：30~500mm/s 单作用：50~500mm/s
行程耐受性		≤100 +1.00mm >100 +1.50mm
坐垫型		保险杠
接口尺寸		M5x0.8				G1/8		G1/4		G3/8

外形尺寸及结构

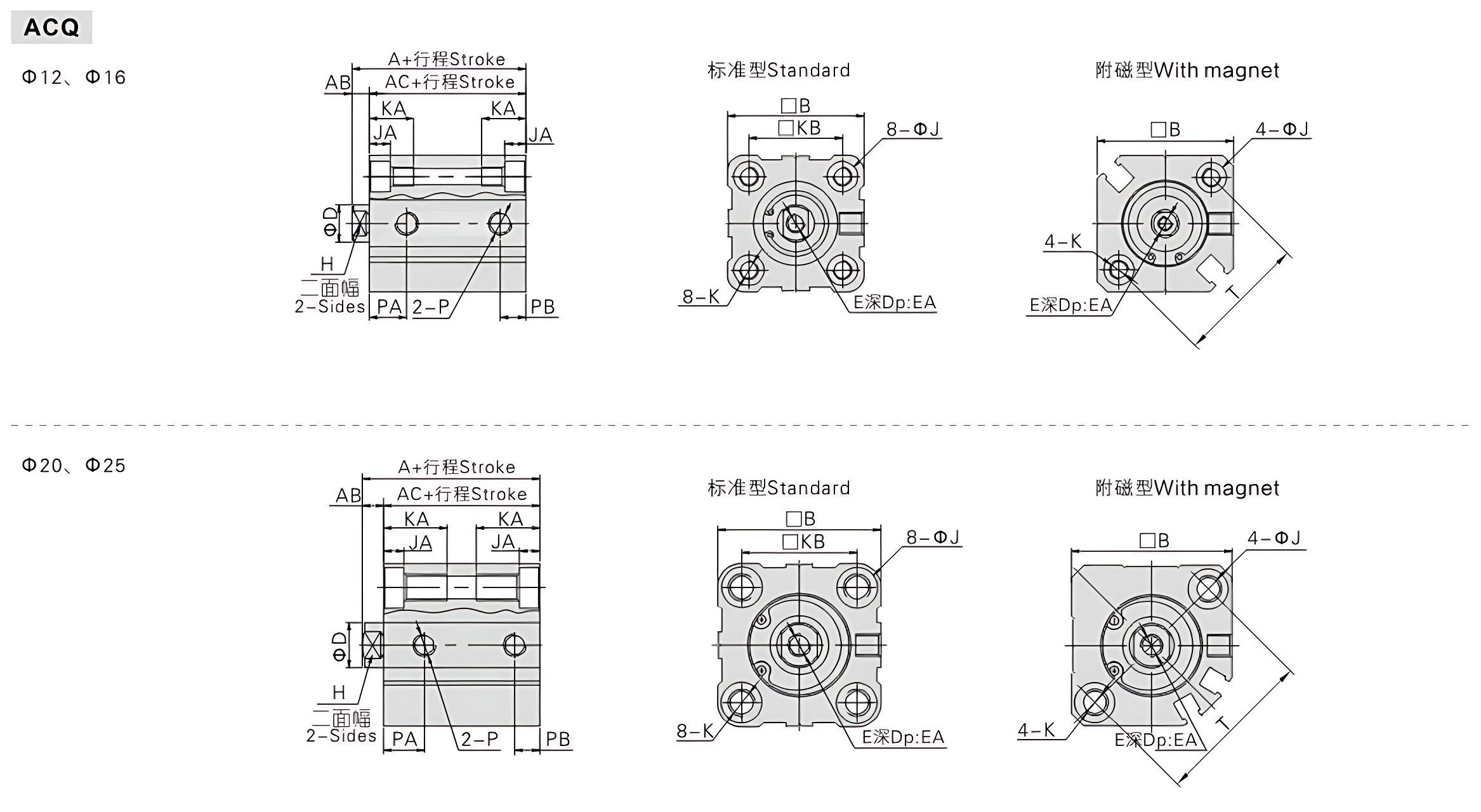

ACQ系列超薄紧凑型气缸

类型	标准						带磁铁		AB	B	D	E	EA	H	J	JA	K	KA	KB	P	标准		带磁铁		T
缸径/项目	A			AC			A	AC													PA	PB	PA	PB
行程	St≤50	St=55	St≥60	St≤50	St=55	St≥60	A	AC													PA	PB	PA	PB
12	20.5	-	-	17	-	-	31.5	28	3.5	25	6	M3x0.5	6	5	6	3.5	M4x0.7 通孔： Φ3.4	11	15.5	M5x0.8	7.5	5	9	7	22
16	22	22	22	18.5	18.5	18.5	34	30.5	3.5	29	8	M4x0.7	8	6	6	3.5	M4x0.7 通孔： Φ3.4	11	20	M5x0.8	8	5.5	9.5	5.5	28
20	24	-	34	19.5	-	29.5	36	31.5	4.5	36	10	M5x0.8	7	8	9	5.5	M6x1.0 通孔： Φ5.2	17	25.5	M5x0.8	9	5.5	9.5	5.5	36
25	27.5	-	37.5	22.5	-	32.5	37.5	32.5	5	40	12	M6x1.0	12	10	9	5.5	M6x1.0 通孔：Φ5.2	17	28	M5x0.8	11	5.5	11	5.5	40

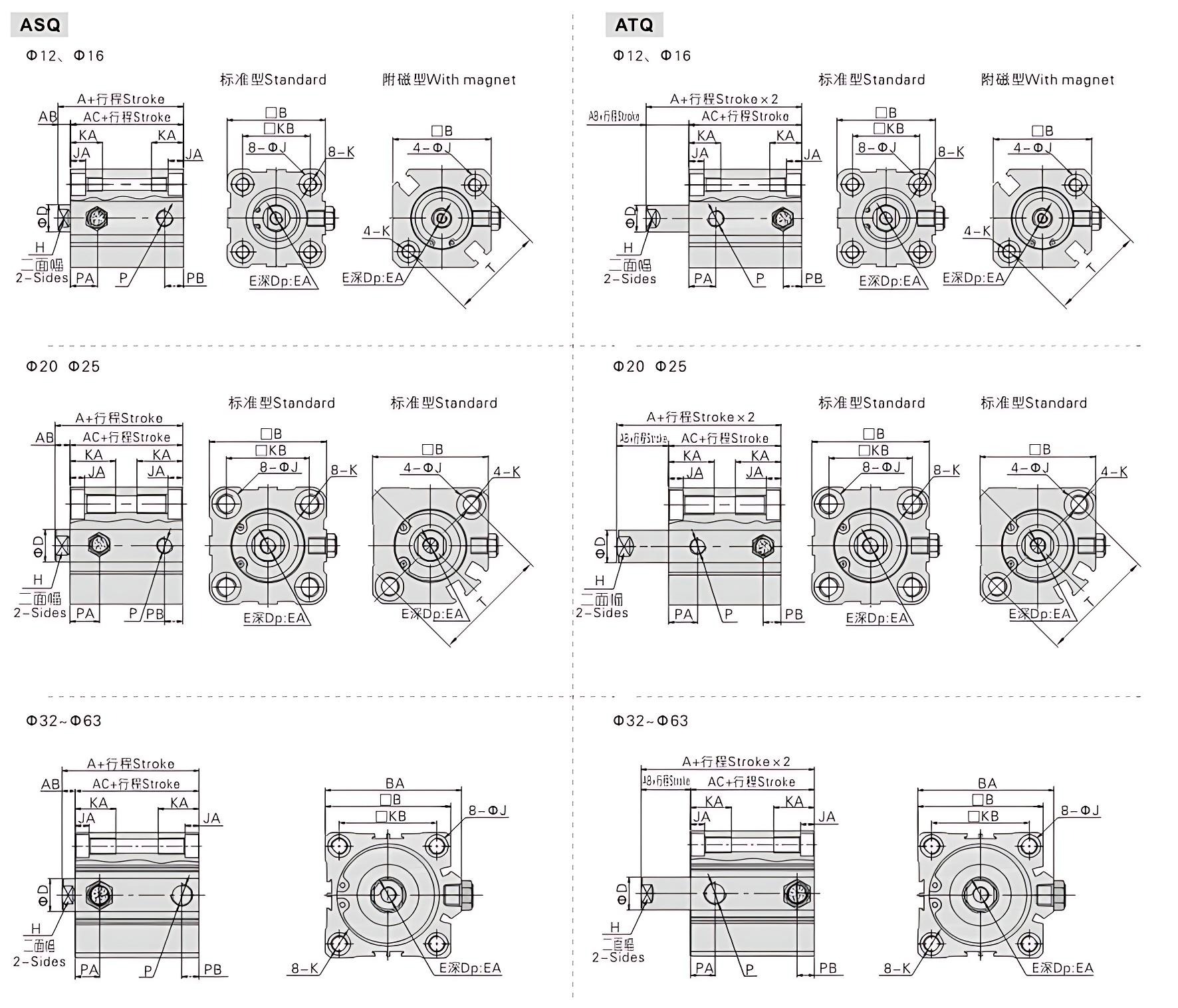

ACQ系列超薄紧凑型气缸

缸径/项目	A（标准）			A(带磁铁)			AB	AC（标准）			AC(带磁铁)			B	BA	D	E	EA
行程	510	1520	2530	510	1520	2530	AB	510	1520	2530	510	1520	2530	B	BA	D	E	EA
12	25.5	30.5	-	36.5	41.5	-	3.5	22	27	-	33	38	-	25	-	6	M3x0.5	6
16	27	32	-	39	44	-	3.5	23.5	28.5	-	35.5	40.5	-	29	-	8	M4x0.7	8
20	29	34	39	41	46	51	4.5	24.5	29.5	34.5	36.5	41.5	46.5	36	-	10	M5x0.8	7
25	32.5	37.5	42.5	42.5	47.5	52.5	5	27.5	32.5	37.5	37.5	42.5	47.5	40	-	10	M6x1.0	12
32	35	40	45	45	50	55	7	28	33	38	38	43	48	45	49.5	16	M8x1.25	13
40	41.5	46.5	51.5	51.5	56.5	61.5	7	34.5	39.5	44.5	44.5	49.5	54.5	53	57	16	M8x1.25	13
50	48.5	53.5	58.5	58.5	63.5	68.5	8	40.5	45.5	50.5	50.5	55.5	60.5	64	71	20	M10x1.5	15
63	54	59	64	64	69	74	8	46	51	56	56	61	66	77	84	20	M10x1.5	15

缸径/项目	H	J	JA	K	KA	KB	P	PA（标准）	PA(带磁铁)	PB（标准）	PB(带磁铁)	T
12	5	6	3.5	M4x0.7 通孔：Φ3.4	11	15.5	M5x0.8	7.5	9	5	7	22
16	6	6	3.5	M4x0.7 通孔：Φ3.4	11	20	M5x0.8	8	9.5	5.5	5.5	28
20	8	9	5.5	M6x1.0 通孔：Φ5.2	17	25.5	M5x0.8	9	9.5	5.5	5.5	36
25	10	9	5.5	M6x1.0 通孔：Φ5.2	17	28	M5x0.8	11	11	5.5	5.5	40
32	14	9	5.5	M6x1.0 通孔：Φ5.2	17	34	PT1/8	10.5	10.5	7.5	7.5	-
40	14	9	5.5	M6x1.0 通孔：Φ5.2	17	40	PT1/8	11	11	8	8	-
50	17	10.5	6.5	M8x1.25 通孔：Φ6.8	22	50	PT1/8	10.5	10.5	10.5	10.5	-
63	17	14	9	M10x1.5 通孔：Φ8.5	28.5	60	PT1/8	15	15	10.5	10.5	-

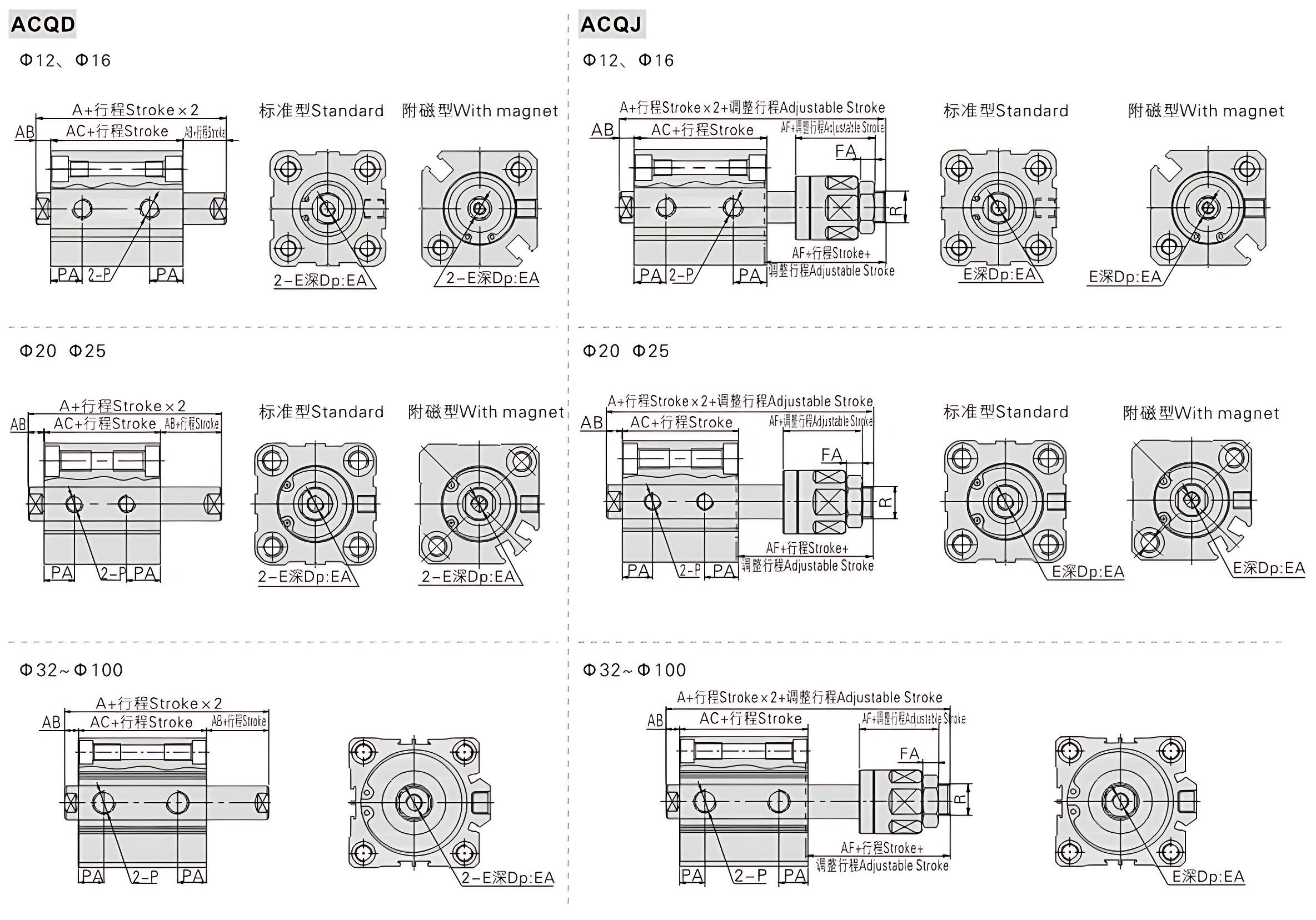

ACQ系列超薄紧凑型气缸

缸径/项目	A(ACQD)		A(ACQJ)		AB	AC(ACQD)		AC(ACQJ)		AF	E	EA	FA	PA	R
缸径/项目	标准	带磁铁	标准	带磁铁	AB	标准	带磁铁	标准	带磁铁	AF	E	EA	FA	PA	R
12	32.2	39.4	45.2	52.4	3.5	25.2	32.4	25.2	32.4	17	M3x0.5	6	4	9	M5X0.8
16	33	43	50	60	3.5	26	36	26	36	21	M4X0.7	8	5	9.5	M6X1.0
20	35	47	55	67	4.5	26	38	26	38	25	M5X0.8	7	6	9.5	M8X1.25
25	39	49	60.5	70.5	5	29	39	29	39	27	M6X1.0	9.5(圣=5)/12(圣＞5))	6	11	M10X1.25
32	44.5	54.5	64.9	74.9	7	30.5	40.5	30.5	40.5	28	M8X1.25	9(St≤10)/13(St＞10)	7	10	M12X1.25
40	54	64	74.5	84.5	7	40	50	40	50	28	M8X1.25	11(St≤10)/13(St＞10)	7	13	M12X1.25
50	56.5	66.5	77	87	8	40.5	50.5	40.5	50.5	29	M10X1.5	12(St≤10)/15(St＞10)	8	13.5	M16X1.5
63	58	68	78.4	88.4	8	42	52	42	52	29	M10X1.5	12(St≤10)/15(St＞10)	8	14.5(St=5)/16(St＞5)	M16X1.5
80	71	81	95.8	105.8	10	51	61	51	61	35.5	M16X2.0	14(St≤15)/20(St＞15)	10	16	M20X1.5
100	84.5	94.5	114.3	124.5	12	60.5	70.5	60.5	70.5	42.5	M20X2.5	20(St≤25)/26(St＞25)	13.5	21	M27X2.0

规格书下载

优势

为什么选择我们？我们能为您做什么？

♦ 成立于2011年，在气动产品生产领域拥有超过13年以上的专业经验。
♦ 我们拥有强大的生产能力，月产量超过100000件。
◆我们拥有丰富的提供OEM/ODM服务的经验
。 ◆我们有严格的质量控制流程和快速响应的售后服务。
❖ 管理体系认证：ISO9001、CE、ROHS
❖ 我们拥有10多名研发技术专家。
❖ 销售网络由国内销售拓展至世界各地。
