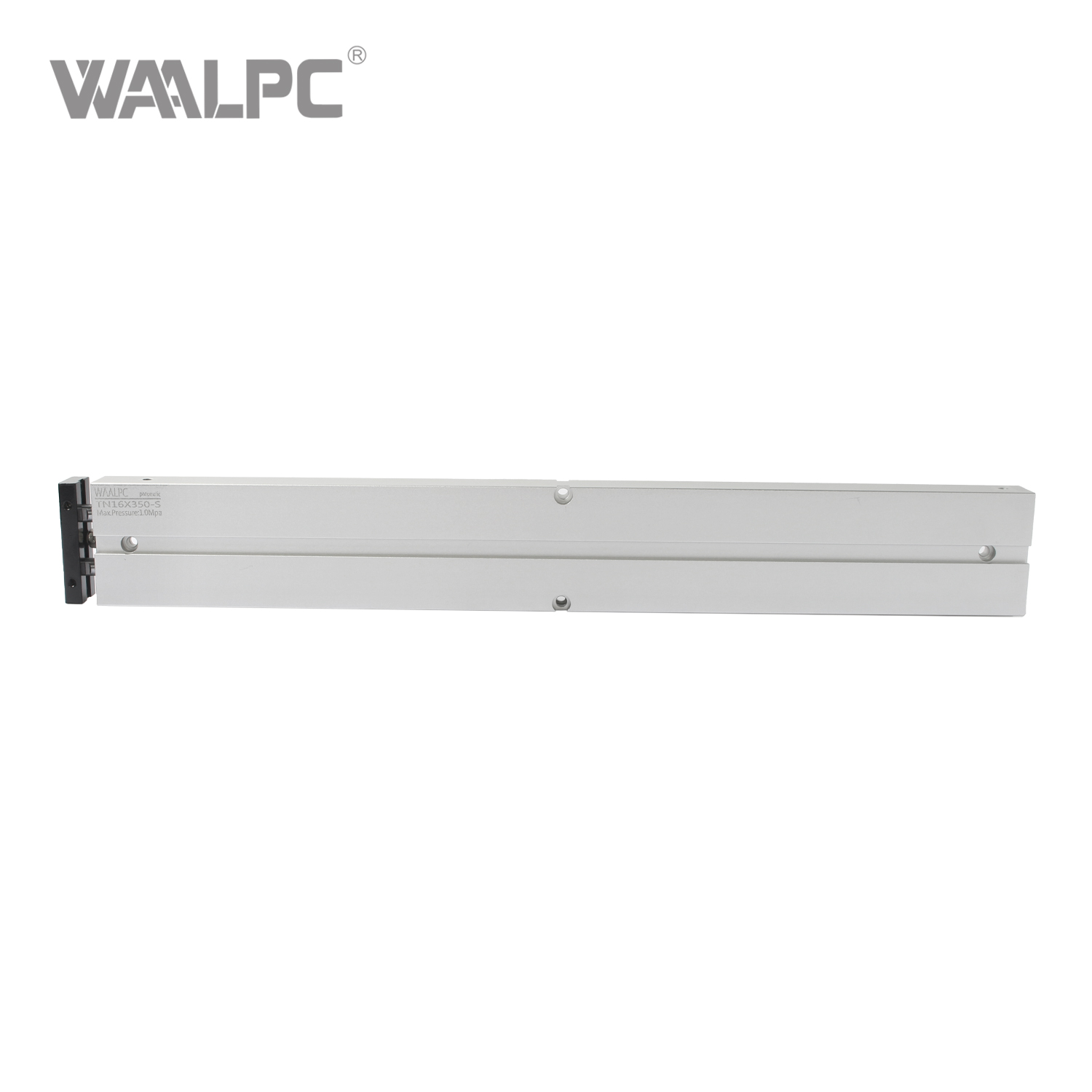

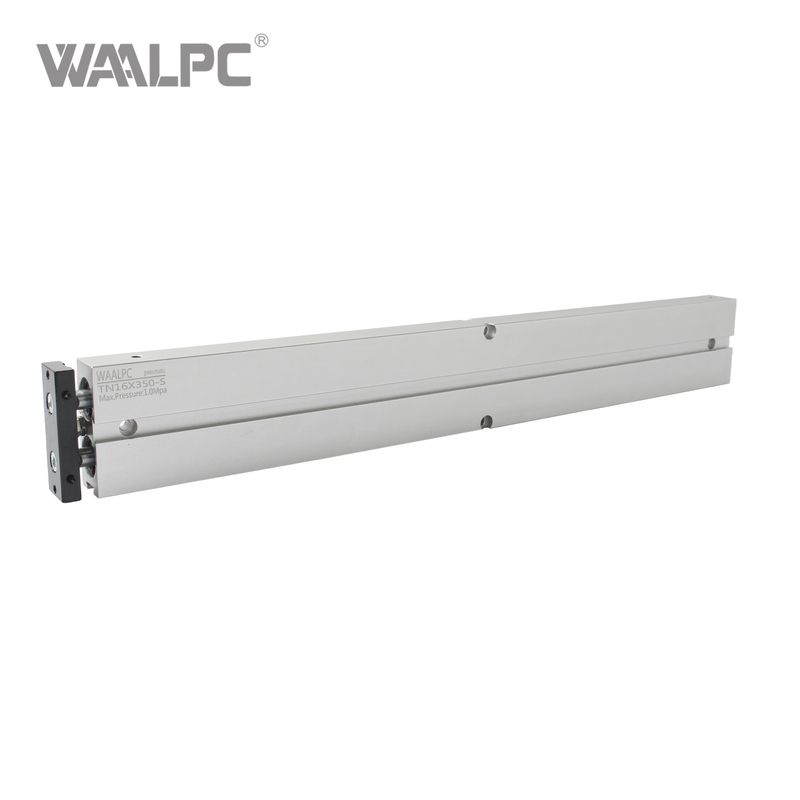

TN系列双杆气缸，双作用双轴气缸


状态：

数量：



询问添加到购物篮

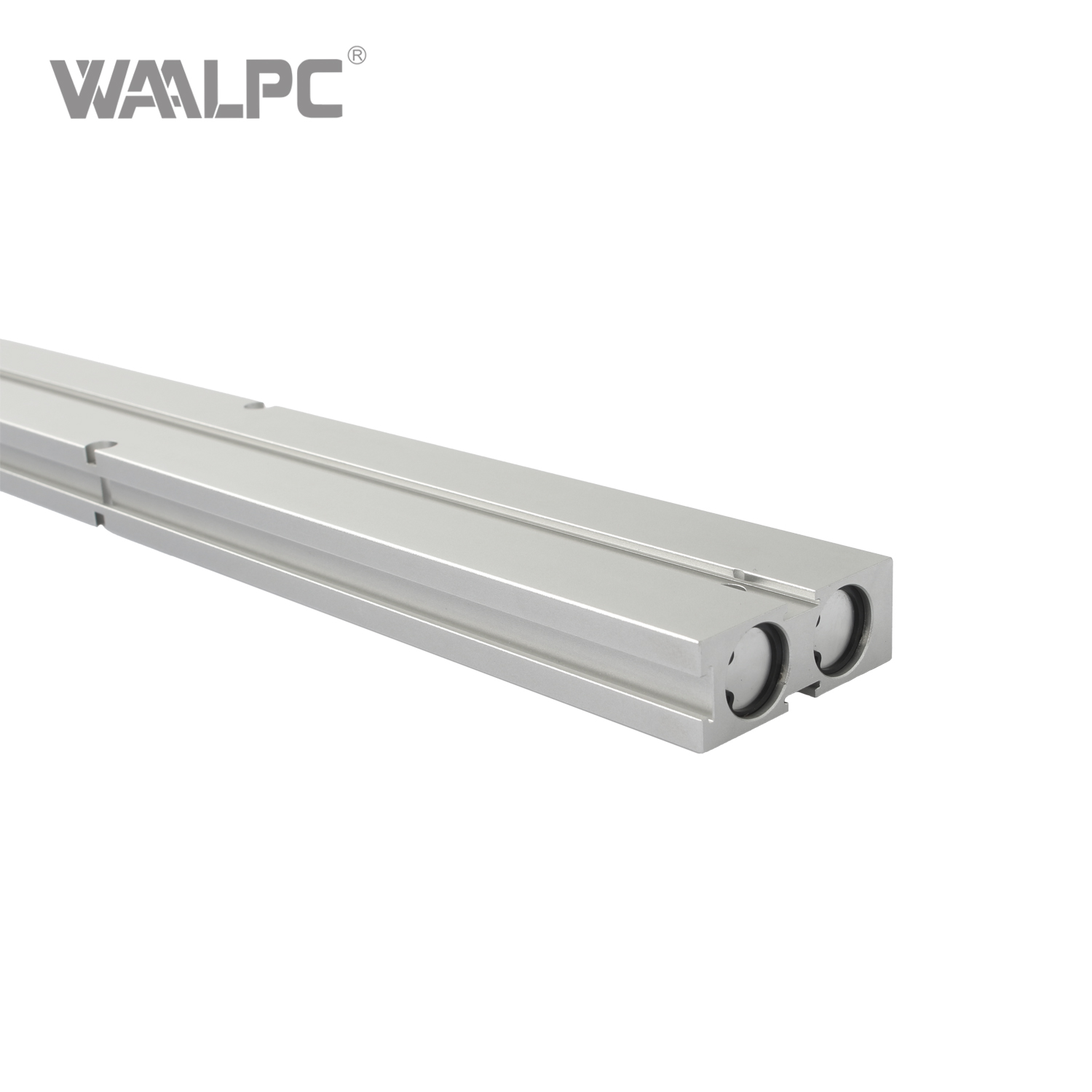

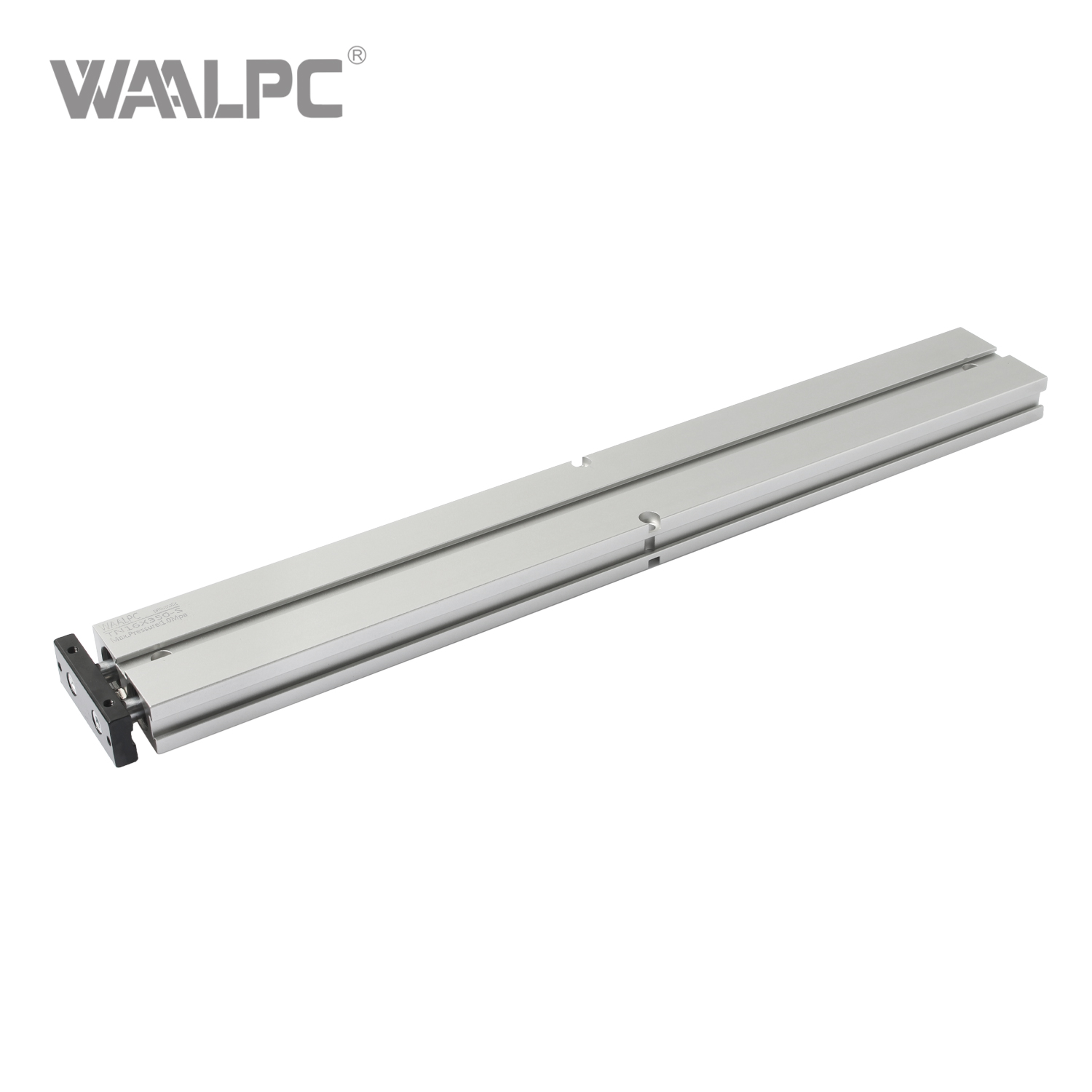

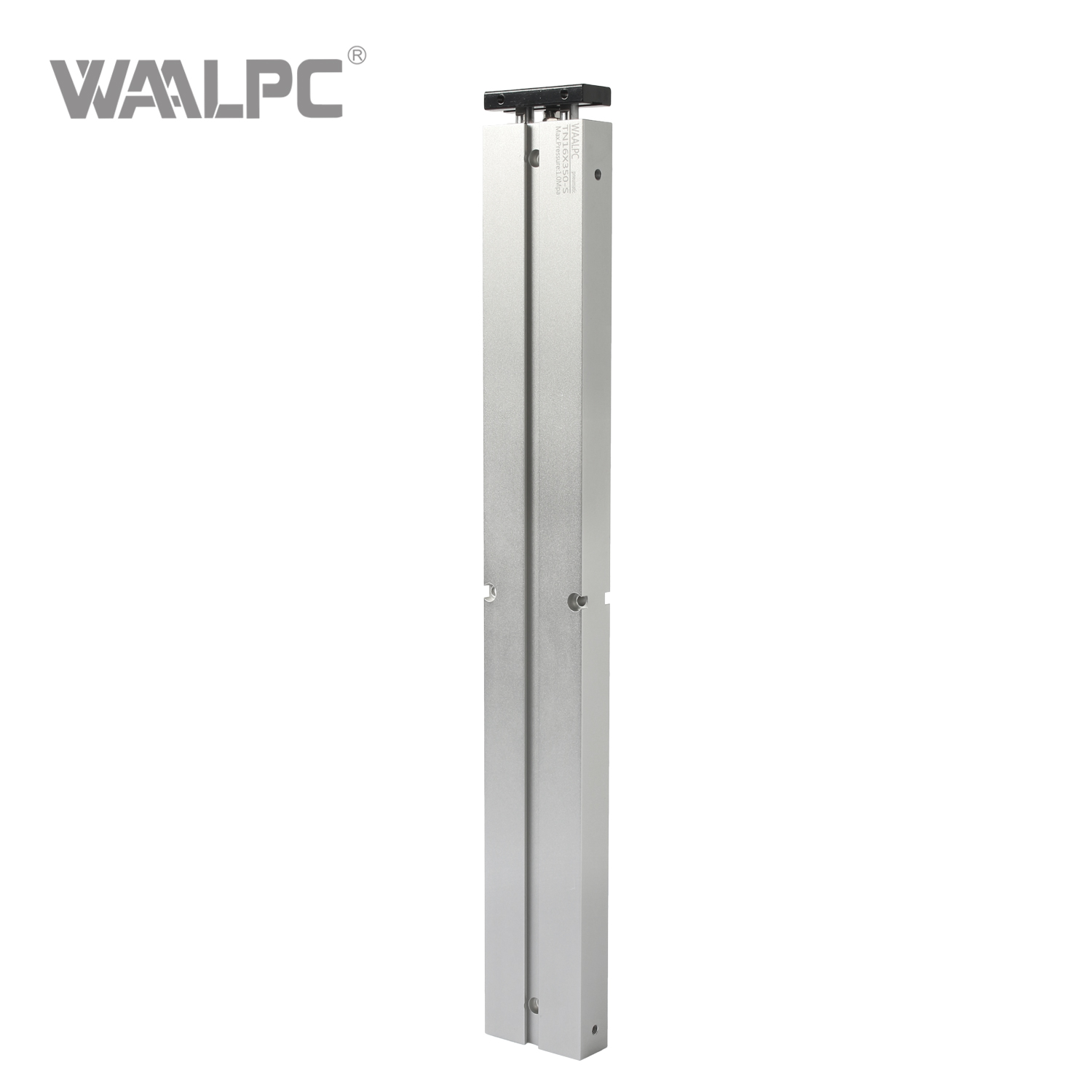

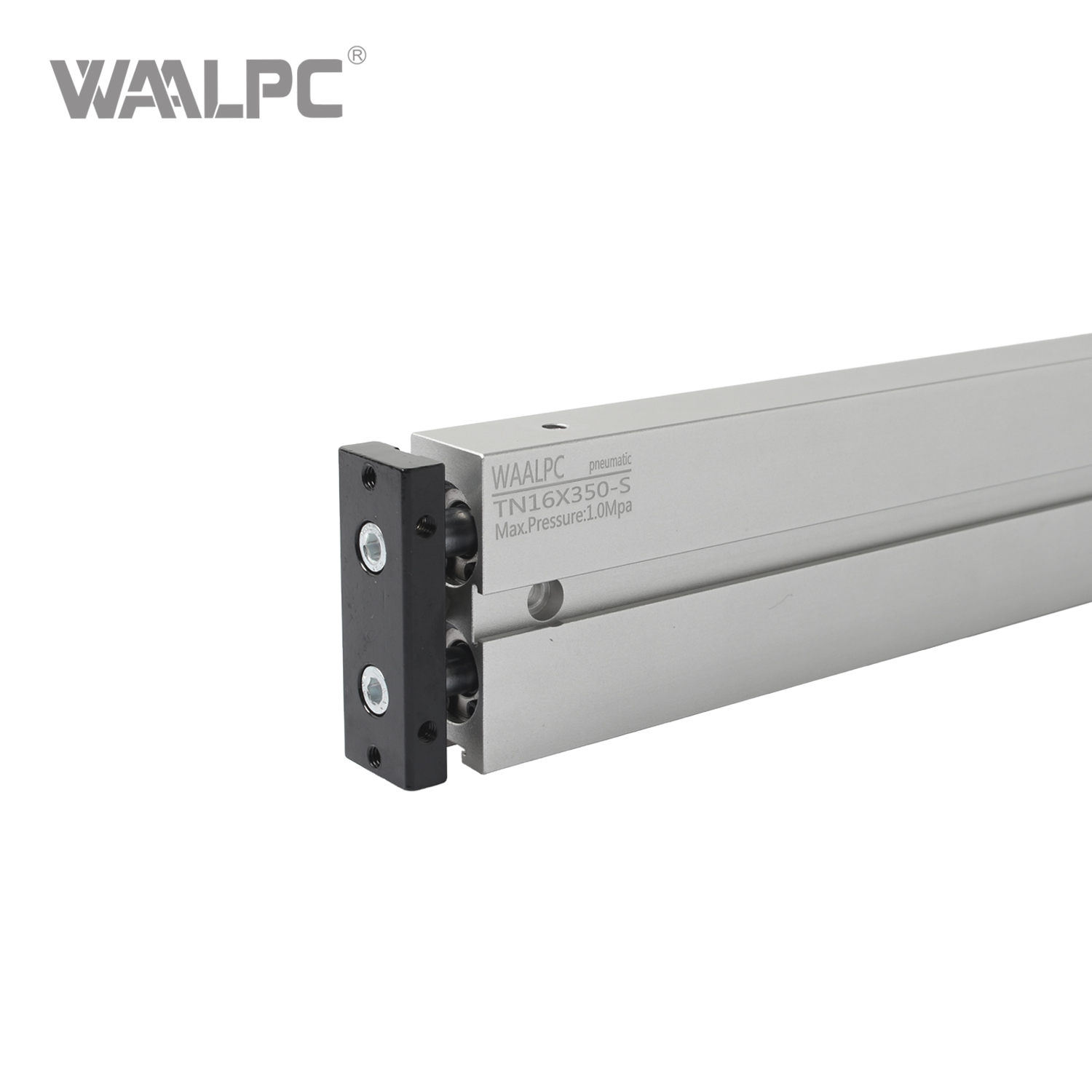

TN系列双杆气缸 是具有两个平行活塞杆的双作用气缸。它具有抗旋转性能，并提供比单杆气缸更高的推力。可选内置磁铁支持磁性开关进行位置检测。广泛用于自动化机械中的夹紧、定位和物料搬运。

型号：
TN系列
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

双推力：两根平行杆在相同孔径下提供更大且平衡的输出。
防旋转设计：消除活塞旋转，无需额外的导向配件。
结构紧凑：为狭窄空间设备节省安装空间。
磁性版本可选：内置磁铁，用于通过磁性开关进行行程感应。
光滑耐用：铝筒和高品质密封件确保较长的使用寿命。
可互换：可直接替换标准亚德客 TN 型气缸。

技术参数

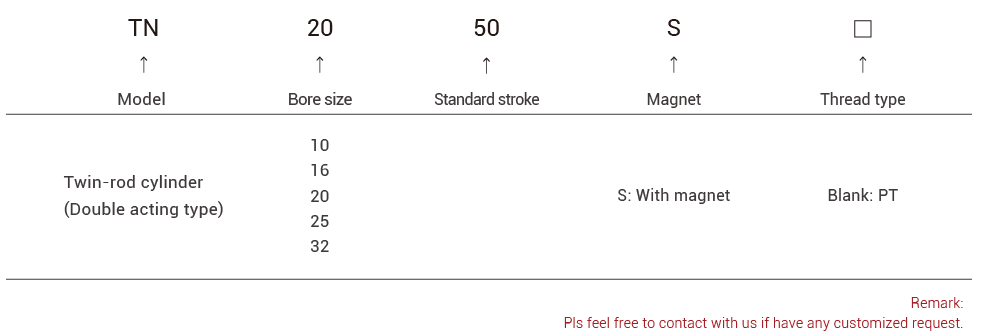

订购代码

订购代码

规格

缸径(mm)	10	16	20	25	32
演技型	双作用
体液	空气（经40um滤芯过滤）
工作压力	0.2~1.0MPa(29~145psi)	0.15~1.0MPa(22~145psi)
温度	-20~70℃
速度范围(mm/s)	30~500
可调行程(mm)	-5~0
行程公差	≤100(0~+1.0) >100(0~+1.5)
坐垫类型	保险杠
非旋转公差[注1]	±0.4°	±0.3°
口径[注2]	M5×0.8

[注1]缩回位置。

[注2]可提供PT螺纹。

外形尺寸及结构

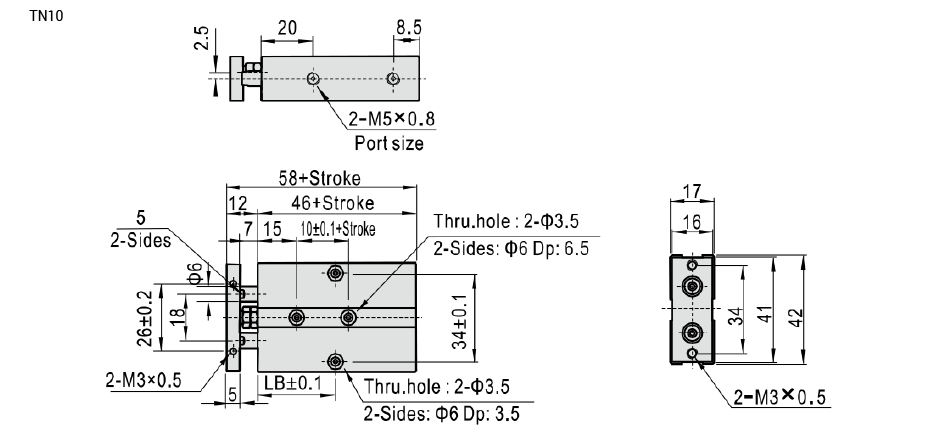

TN10

中风	10	20	30	40	50	60	70	80	90	100	125	150	175	200	250	300	350	400	450	500
磅	30	30	35	40	45	50	55	60	65	70	82.5	95	107.5	120	145	170	195	220	245	270

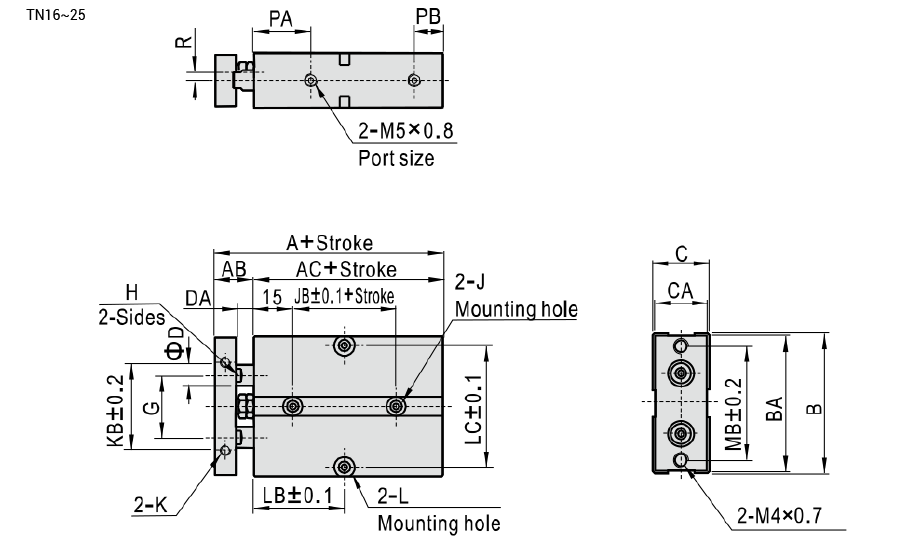

TN16-25

缸径	A	AB	交流电	B	学士	C	CA	D	DA	G	H	J
16	68	15	53	54	53	21	20	8	8.2	24	6	两侧：φ7.5Dp：7.5通孔：φ4.5
20	78	20	58	62	61	25	24	10	10.2	28	8	两侧：φ7.5Dp：7.5通孔：φ4.5
25	81	19	62	73	72	30	29	12	10.2	34	10	两侧：φ7.5Dp：7.5通孔：φ4.5

缸径	柔佛州	K	知识库	PA	PB	L	液相色谱	MB	R
16	20	M4×0.7 孔径:5	34	22	11	两侧：φ8Dp：4.5通孔：φ4.5	47	47	3
20	20	M4×0.7 孔径:5	44	25	12	两侧：φ8Dp：4.5通孔：φ4.5	55	55	3.5
25	30	M4×0.7 孔径:5	56	27	12	两侧：φ8Dp：4.5通孔：φ4.5	66	66	6

缸径	磅
行程≤	10	20	30	40	50	60	70	80	90	100	125	150	175	200	250	300	350	400	450	500
16	30	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	150	175	200	225	250	275
20	35	35	40	45	50	55	60	65	70	75	87.5	100	112.5	125	150	175	200	225	250	275
25	40	40	45	50	55	60	65	70	75	80	92.5	105	117.5	130	155	180	205	205	255	288

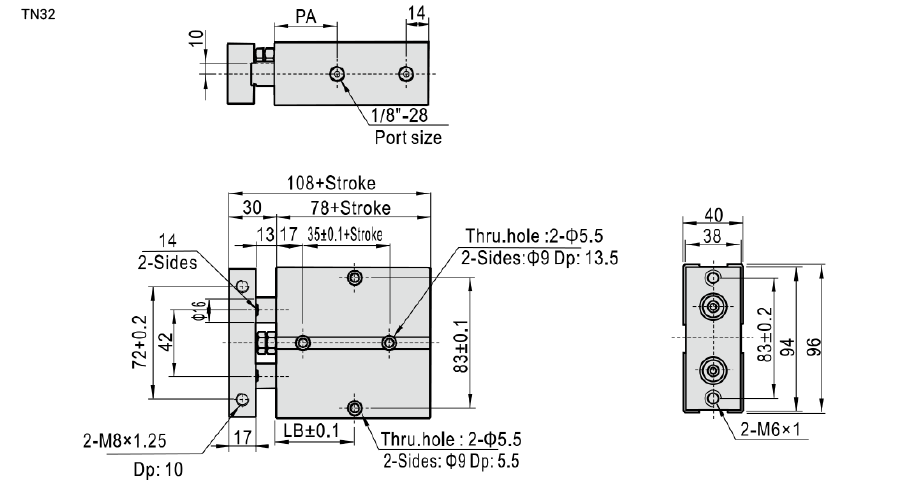

TN32

中风	10	20	30	40	50	60	70	80	90	100	125	150	175	200	250	300	350	400	450	500
磅	45	50	55	60	65	70	75	80	85	90	102.5	115	127.5	140	165	190	215	240	265	290
PA	35	40

规格书下载

TN系列双杆气缸.pdf
