SMC 型气动软管快速接头迷你 45° 弯头接头


状态：

数量：



询问添加到购物篮

气动接头 主要功能就是连接气动元件，实现快速连接和断开，从而提高工作效率。

型号：
KQ
产品品牌：
WAALPC
产品编码：
7307190000

产品描述

1. 用于气动管路系统的快速气动管接头。

2. 多种管接头型号，满足您对气动管系统的所有需求。

3. 即使安装后，也可以自由改变管子的方向。

4. 镀镍金属机身确保防腐、防污染。

5. 所有R和NPT螺纹均预涂密封剂。

6. 所有圆柱螺纹均标配O型圈密封件。

技术参数

订购代码

规格

45°弯头：KQ2K （垫片密封）

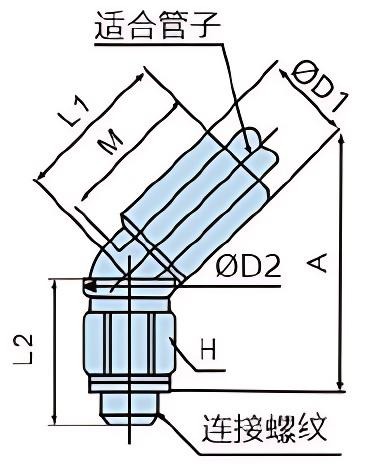

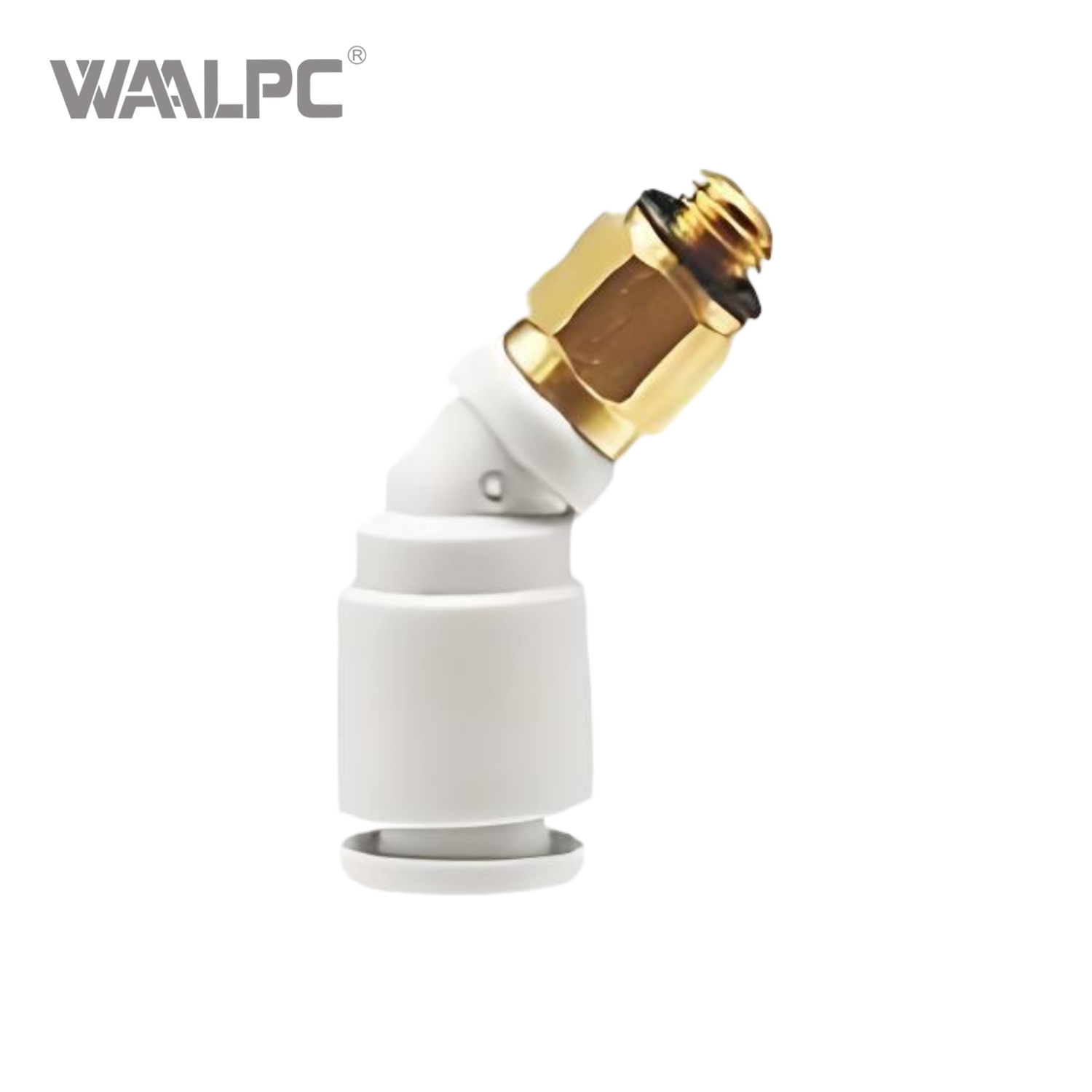

45°弯头接头 45°弯头KQ2K(密封垫密封)_

适用管道外径（毫米）	型号	连接螺纹 (M)	H （六边形的对边）	ΦD1^注	ΦD2	L1	L2	A	M	重量（克）
Φ4	KQ2K04-M5口	M5x0.8	7	8.8	7	14.4	13.1	22.8	13.3	3
Φ4	KQ2K04-M6口	M6x1.0	8	8.8	7	14.4	14.1	22.8	13.3	4.1
Φ6	KQ2K06-M5口	M5x0.8	7	10.7	7	14.4	17	27.4	13.3	3.5
Φ6	KQ2K06-M6口	M6x1.0	8	10.7	7	14.4	18	27.4	13.3	4.5

口Mark/A：黄铜，N：黄铜+化学镀镍

注： ΦD1 为最大直径

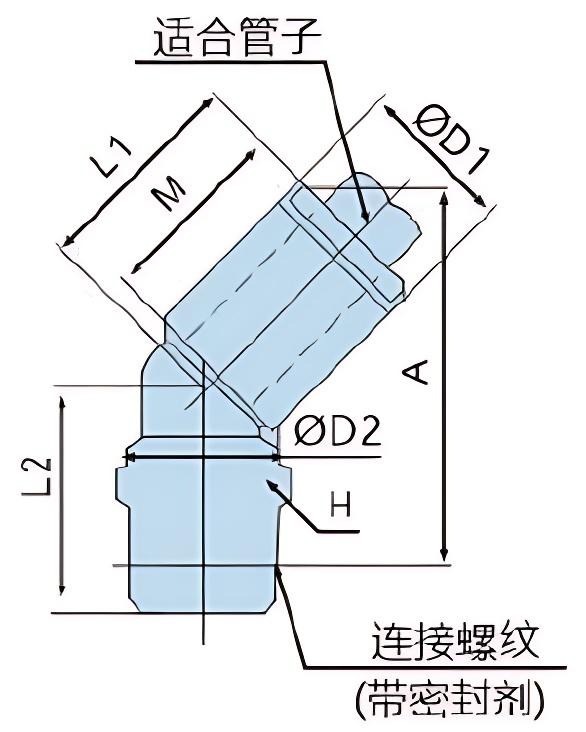

45°弯头：KQ2K(密封胶)

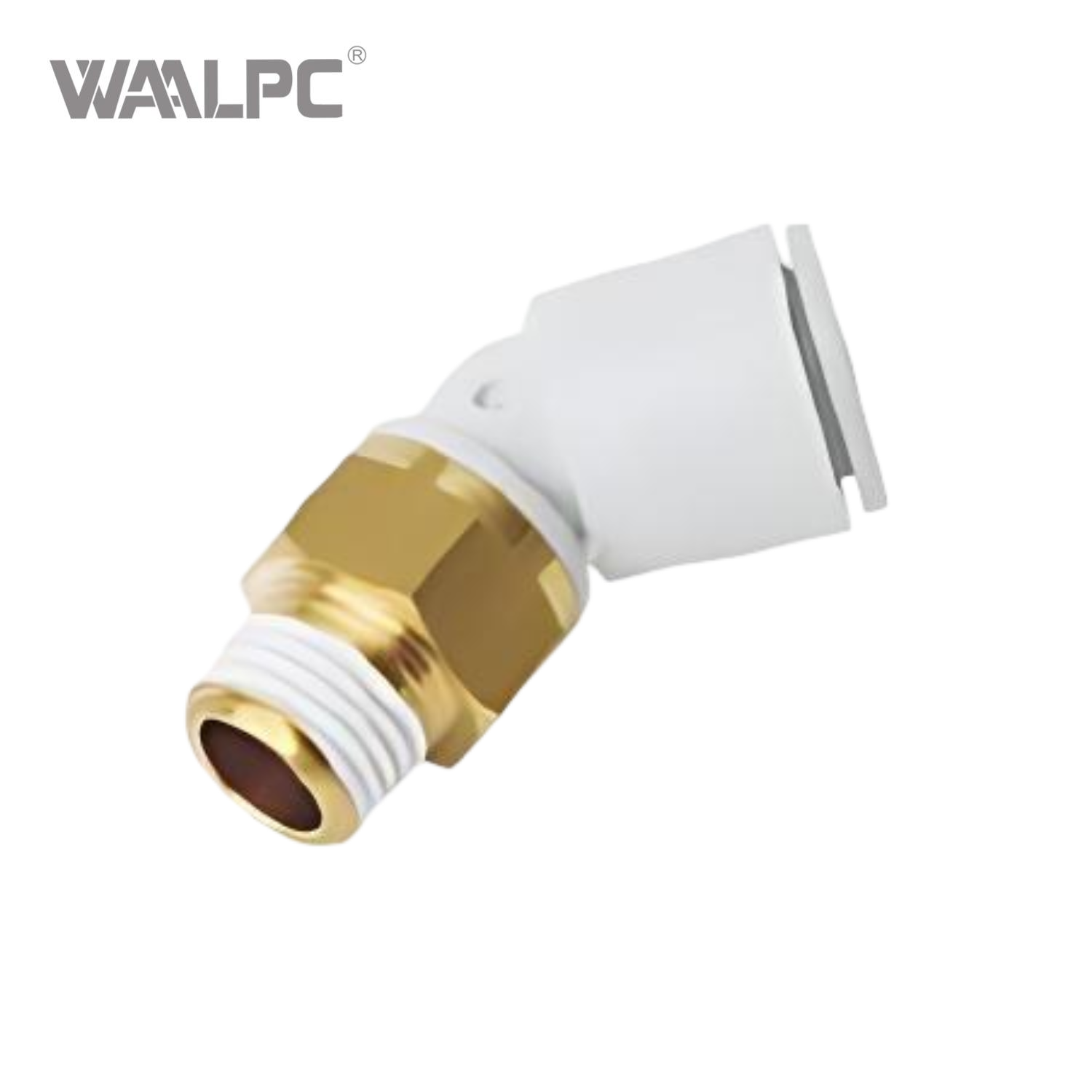

弯头型接头 45°弯头KQ2K(密封剂）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD1	ΦD2	L1	L2	A	M	重量（克）
Φ4	1/8	KQ2K04-01口S	10	8.8	10	14.4	12.7	22.3	13.3	4.6
Φ4	1/4	KQ2K04-02口S	14	8.8	10	14.4	17.2	25.2	13.3	14.1
Φ6	1/8	KQ2K06-01口S	10	10.7	10	14.7	14.8	25.3	13.3	5
	1/4	KQ2K06-02口S	14	10.7	10	14.7	19.3	28.2	13.3	14.5
	3/8	KQ2K06-03口S	17	10.7	10	14.7	20.6	29.1	13.3	26.2
Φ8	1/8	KQ2K08-01口S	10	13.6	10	16	15.7	28	14.2	6
	1/4	KQ2K08-02口S	14	13.6	12	16	22.4	33.1	14.2	17.5
	3/8	KQ2K08-03口S	17	13.6	12	16	22.5	32.8	14.2	24.5
Φ10	1/8	KQ2K10-01口S	12	16.2	12	18.2	21.5	36.2	15.6	11.1
	1/4	KQ2K10-02口S	17	16.2	17	17.6	29.1	41.8	15.6	21.8
	3/8	KQ2K10-03口S	17	16.2	17	17.6	24.3	36.6	15.6	21.7
	1/2	KQ2K10-04口S	22	16.2	17	17.6	28.3	39.3	15.6	44.1
Φ12	1/4	KQ2K12-02口S	17	19	17	19.4	29	43.8	17	23.3
	3/8	KQ2K12-03口S	17	19	17	19.4	24.2	38.6	17	23.2
	1/2	KQ2K12-04口S	22	19	17	19.4	28.2	41.3	17	45.7
Φ16	1/4	KQ2K16-02口S	17	23.8	17	24.3	29.6	49.2	20.6	27.7
	3/8	KQ2K16-03口S	22	23.8	21	23.8	31.4	50.2	20.6	39.2
	1/2	KQ2K16-04口S	22	23.8	21	23.8	30.1	47.6	20.6	42.9

直通接头：Y-KQ2H（密封圈密封）

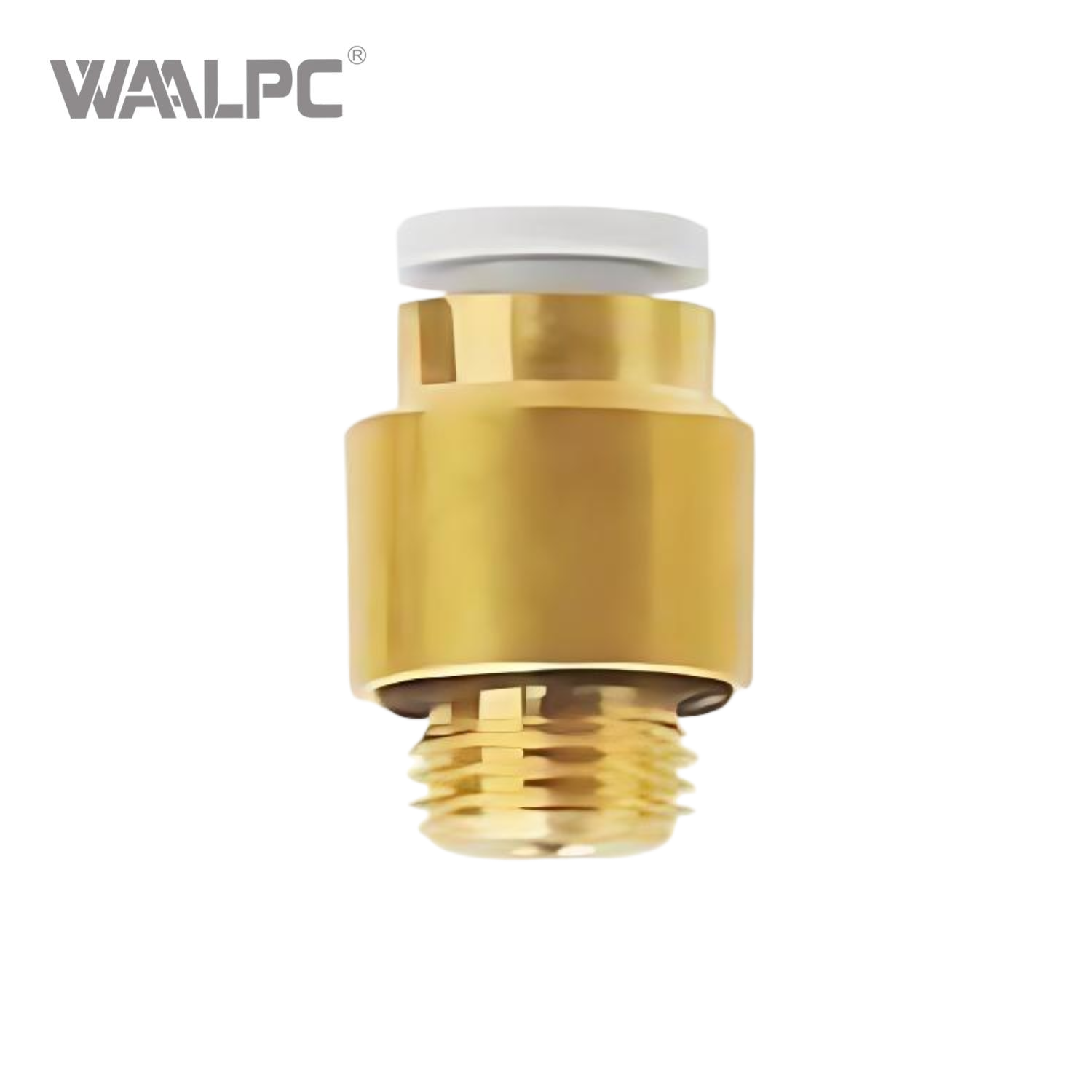

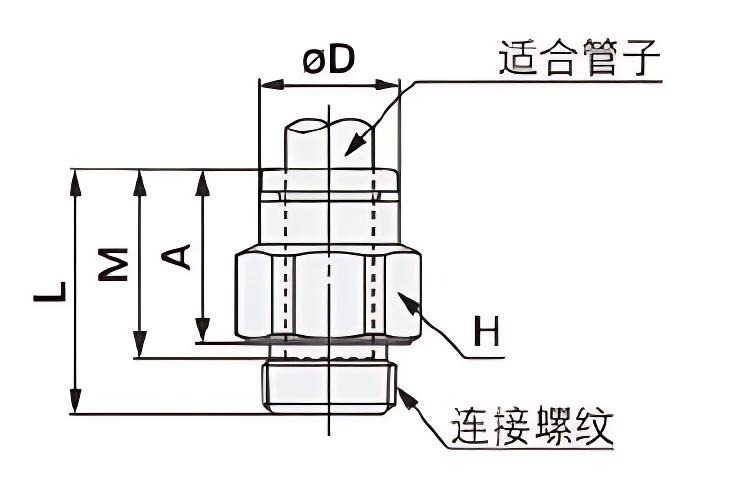

直通接头 Y-KQ2H（密封圈密封）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD	L	A	M	重量（克）
Φ3.2	1/8	Y-KQ2H23-01口P	12	6.7	14.1	8.9	13.3	6.3
Φ3.2	1/4	Y-KQ2H23-02口P	17	6.7	15	7.4	13.3	15.1
Φ4	1/8	Y-KQ2H04-01口P	12	7.9	16.4	11.2	13.3	6.9
Φ4	1/4	Y-KQ2H04-02口P	17	9.1	14.9	7.4	13.3	14.5
Φ6	1/8	Y-KQ2H06-01口P	12	9.8	17.4	12.2	13.3	6.5
	1/4	Y-KQ2H06-02口P	17	11.4	14.6	7.1	13.3	10.6
	3/8	Y-KQ2H06-03口P	21	11.4	14.9	7.3	13.3	22.8
Φ8	1/8	Y-KQ2H08-01口P	14	13.2	21.2	16	14.2	11.8
	1/4	Y-KQ2H08-02口P	17	13.2	20	12.5	14.2	13.9
	3/8	Y-KQ2H08-03口P	21	13.2	15.2	7.6	14.2	19.6
Φ10	1/8	Y-KQ2H10-01口P	17	15.6	23.1	17.9	15.6	16.3
	1/4	Y-KQ2H10-02口P	17	15.6	24.4	16.9	15.6	17.9
	3/8	Y-KQ2H10-03口P	21	15.6	21	13.4	15.6	23.7
	1/2	Y-KQ2H10-04口P	27	15.6	18.8	8.4	15.6	40.9
Φ12	1/4	Y-KQ2H12-02口P	19	17	26.6	19.1	17	22
	3/8	Y-KQ2H12-03口P	21	17	24.9	17.3	17	28.6
	1/2	Y-KQ2H12-04口P	27	17	24.9	14.5	17	45
Φ16	1/4	Y-KQ2H16-02口P	24	20.6	30.6	23	20.6	42.5
	3/8	Y-KQ2H16-03口P	24	20.6	30.6	23	20.6	39.2
	1/2	Y-KQ2H16-04口P	27	20.6	32.1	21.7	20.6	55

内六角直通接头：Y-KQ2S（密封圈密封）

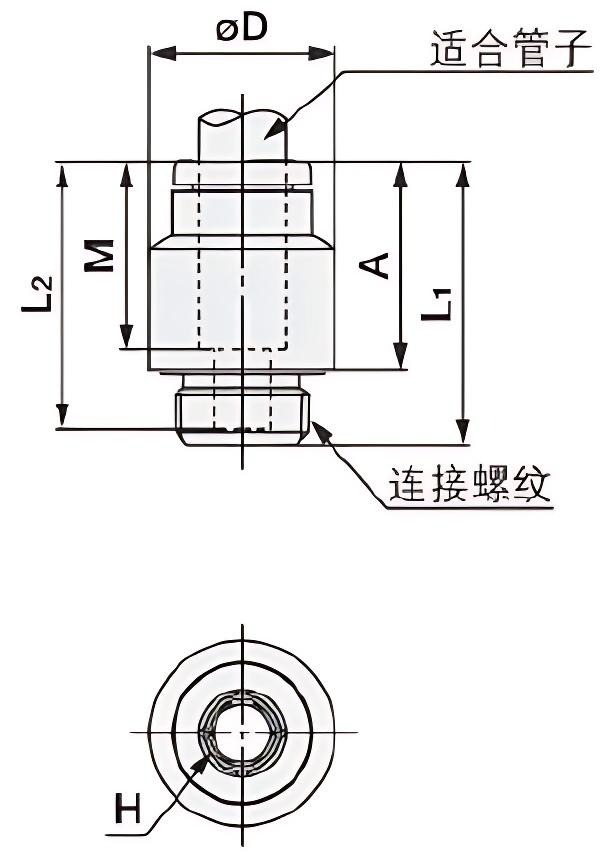

直通接头 Y-KQ2S（密封圈密封）_

适用管道外径（毫米）	连接螺纹（R）	型号	H （六边形的对边）	ΦD	L1	L2	A	M	重量（克）
Φ4	1/8	Y-KQ2S04-01口P	3	13	19.1	18.1	13.9	13.3	11.6
Φ6	1/8	Y-KQ2S06-01口P	4	13	19.6	18.6	14.4	13.3	9.6
Φ6	1/4	Y-KQ2S06-02口P	4	18	19.8	18.4	12.3	13.3	16.3
Φ8	1/8	Y-KQ2S08-01口P	5	13.2	21.2	19.7	16	14.2	9
	1/4	Y-KQ2S08-02口P	6	18	20.4	19.4	12.9	14.2	15.5
	3/8	Y-KQ2S08-03口P	6	22	20.4	19.4	12.8	14.2	26.3
Φ10	1/8	Y-KQ2S10-01口P	5	15.6	22.9	21.1	17.7	15.6	17.8
	1/4	Y-KQ2S10-02口P	8	18	24.4	21	16.9	15.6	19.2
	3/8	Y-KQ2S10-03口P	8	22	21.1	20.1	13.5	15.6	23.4
	1/2	Y-KQ2S10-04口P	8	26	21.1	20.1	10.7	15.6	40.6
Φ12	1/4	Y-KQ2S12-01口P	8	18.2	27	22.5	19.5	17	24.3
	3/8	Y-KQ2S12-02口P	10	22	25.4	23	17.8	17	28.2
	1/2	Y-KQ2S12-03口P	10	26	25.4	23.6	15	17	40.7
Φ16	1/4	Y-KQ2S16-01口P	8	23.6	30.6	25.1	23	20.6	35.1
	3/8	Y-KQ2S16-02口P	10	23.6	30.6	25.4	23	20.6	27.9
	1/2	Y-KQ2S16-03口P	12	26	26	26.1	21.7	20.6	48.2

弯头：Y-KQ2L（密封圈密封）

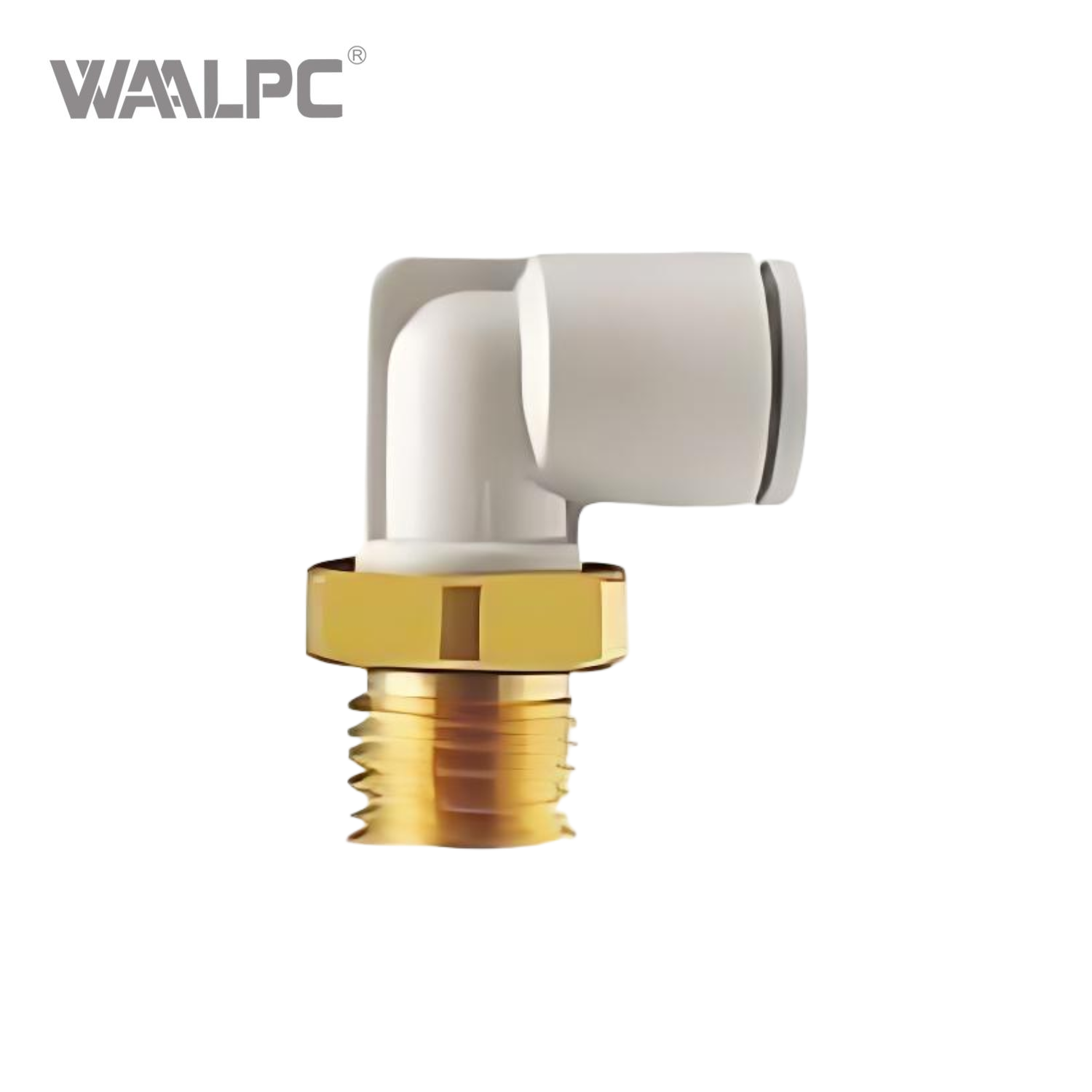

弯头型连接器 Y-KQ2S（密封圈密封）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD1	ΦD2	L1	L2	A	M	重量（克）
Φ3.2	1/8	Y-KQ2L23-01口P	12	7.4	10	14.5	16	14.3	13.3	5.1
Φ3.2	1/4	Y-KQ2L23-02口P	17	7.4	10	14.5	19.4	15.3	13.3	14.3
Φ4	1/8	Y-KQ2L04-01口P	12	8.8	10	14.8	15.6	14.8	13.3	5.2
Φ4	1/4	Y-KQ2L04-02口P	17	8.8	10	14.8	19	15.9	13.3	14.5
Φ6	1/8	Y-KQ2L06-01口P	12	10.7	10	15.3	17.9	18	13.3	5.7
	1/4	Y-KQ2L06-02口P	17	10.7	10	15.3	21.3	19.1	13.3	15
	3/8	Y-KQ2L06-03口P	21	10.7	10	15.3	22.8	20.5	13.3	30.2
Φ8	1/8	Y-KQ2L08-01口P	12	13.6	10	16.4	18.1	19.6	14.2	6.5
	1/4	Y-KQ2L08-02口P	17	13.6	12	17.4	22.5	21.7	14.2	13.7
	3/8	Y-KQ2L08-03口P	21	13.6	12	17.4	24	23.1	14.2	28.7
Φ10	1/8	Y-KQ2L10-01口P	12	16.3	12	18.4	22.7	24.9	15.6	10.1
	1/4	Y-KQ2L10-02口P	17	16.3	17	19.4	26.1	26.8	15.6	17.9
	3/8	Y-KQ2L10-03口P	21	16.3	17	19.4	26	26.6	15.6	17.8
	1/2	Y-KQ2L10-04口P	27	16.3	17	19.4	30.6	28.4	15.6	45.1
Φ12	1/4	Y-KQ2L12-01口P	17	19	17	21.8	27.5	29.6	17	19.6
	3/8	Y-KQ2L12-02口P	21	19	17	21.8	27.1	29	17	19.7
	1/2	Y-KQ2L12-03口P	27	19	17	21.8	31.7	30.8	17	47
Φ16	1/4	Y-KQ2L16-01口P	17	23.8	17	25.1	29.6	33.9	20.6	24
	3/8	Y-KQ2L16-02口P	21	23.8	21	27.1	32.7	37.0	20.6	33.8
	1/2	Y-KQ2L16-03口P	27	23.8	21	27.1	34.7	36.2	20.6	59.9

45°弯头：Y-KQ2K（密封圈密封）

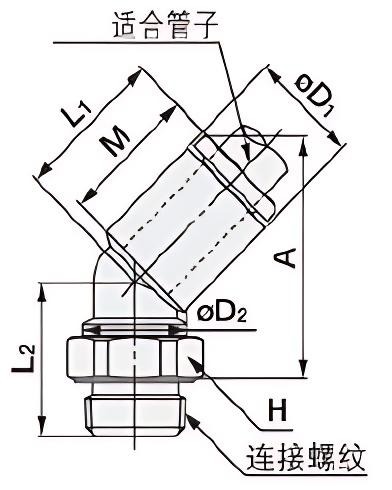

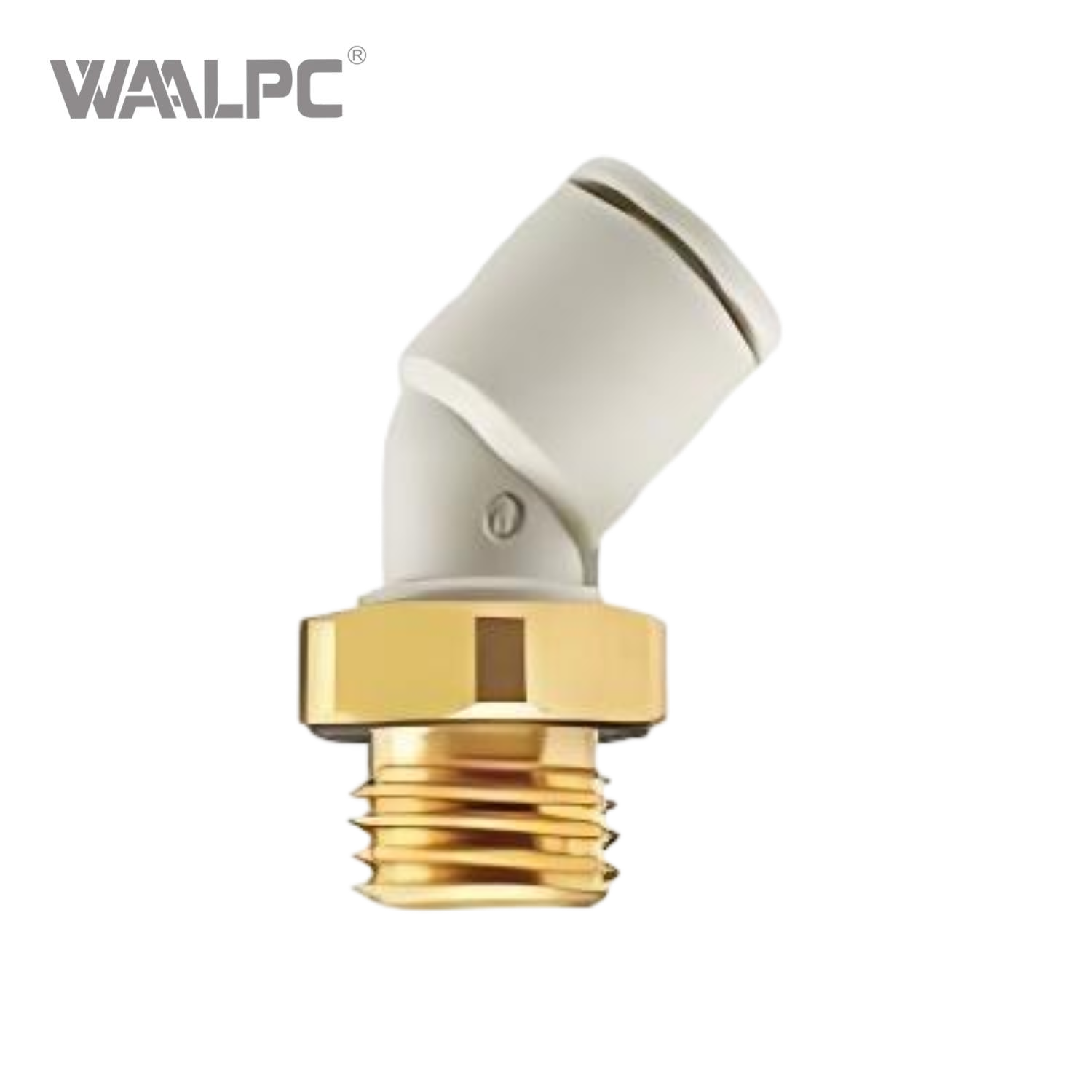

弯头型接头 Y-KQ2K（密封圈密封）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD1	ΦD2	L1	L2	A	M	重量（克）
Φ4	1/8	Y-KQ2K04-01口P	12	8.8	10	14.4	12	19.5	13.3	5.1
Φ4	1/4	Y-KQ2K04-02口P	17	8.8	10	14.4	15.4	20.5	13.3	14.3
Φ6	1/8	Y-KQ2K06-01口P	12	10.7	10	14.7	14.1	22.5	13.3	5.5
	1/4	Y-KQ2K06-02口P	17	10.7	10	14.7	17.5	23.5	13.3	14.7
	3/8	Y-KQ2K06-03口P	21	10.7	10	14.7	19.5	25.5	13.3	29.9
Φ8	1/8	Y-KQ2K08-01口P	12	13.6	10	16	15	25.2	14.2	6.4
	1/4	Y-KQ2K08-02口P	17	13.6	12	16	19.4	27.2	14.2	13.5
	3/8	Y-KQ2K08-03口P	21	13.6	12	16	21.4	29.2	14.2	28.5
Φ10	1/8	Y-KQ2K10-01口P	12	16.3	12	18.2	20.1	32.7	15.6	10.1
	1/4	Y-KQ2K10-02口P	17	16.3	17	17.6	26.1	35.9	15.6	18
	3/8	Y-KQ2K10-03口P	21	16.3	17	17.6	20.5	30.3	15.6	17.3
	1/2	Y-KQ2K10-04口P	27	16.3	17	17.6	25.3	32.3	15.6	44.6
Φ12	1/4	Y-KQ2K12-01口P	17	19	17	19.4	26	37.9	17	19.5
	3/8	Y-KQ2K12-02口P	21	19	17	19.4	20.4	32.3	17	18.8
	1/2	Y-KQ2K12-03口P	27	19	17	19.4	25.2	34.3	17	46.1
Φ16	1/4	Y-KQ2K16-01口P	17	23.8	17	24.3	26.6	43.3	20.6	23.9
	3/8	Y-KQ2K16-02口P	21	23.8	21	23.8	28.7	45	20.6	32.2
	1/2	Y-KQ2K16-03口P	27	23.8	21	23.8	30.7	44.2	20.6	58.3

规格书下载

连接器详细参数KQ系列.pdf
