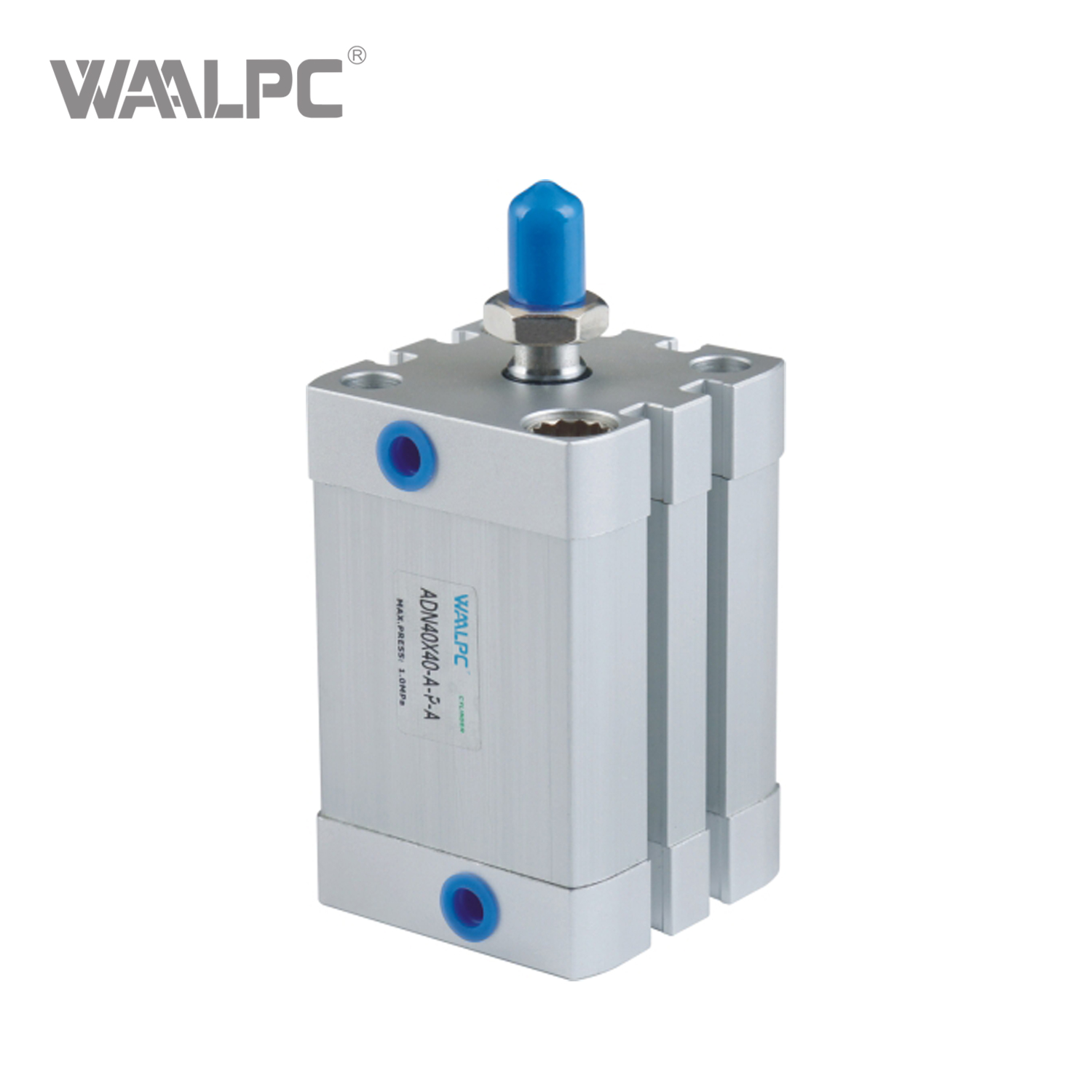

适用于汽车包装和制药行业的 ADN 标准紧凑型气缸


状态：

数量：



询问添加到购物篮

ADN系列 包括紧凑型双作用气缸，专为在有限空间内提供高性能而设计。一个关键的设计优势是其安装长度显着缩短，比相同行程的标准 ISO 15552 气缸短 50%。该系列符合紧凑型气缸国际 ISO 21287 标准。

型号：
ADN
产品品牌：
WAALPC
产品编码：
8409919990

产品描述

1. 节省空间且坚固的设计：ADN 系列的设计重点是在不影响性能的情况下减少安装空间。其结构经过加固并符合 ISO 标准，使其适合广泛的应用。

2. 卓越的缓冲性能：该系列具有出色的阻尼特性。可选的自调节气动缓冲 (PPS) 自动适应活塞速度和负载，无需手动调节，确保过程可靠性。这样可以实现高速运行和短循环时间，同时减少噪音和振动。还提供标准弹性缓冲垫。

3. 易于集成和灵活性：提供多种安装配件，几乎可以安装在任何位置。缸筒三侧的传感器凹槽可以轻松齐平地安装接近开关。此外，该系列拥有丰富的衍生产品和模块化的产品体系，可以根据特定需求进行定制。

4. 结构耐用可靠：缸筒等关键部件采用优质硬质阳极氧化铝合金制成，活塞杆采用硬化镀铬钢制成，具有优异的耐腐蚀性和较长的使用寿命。该气缸具有非常低的摩擦系数，适用于润滑和非润滑空气。

技术参数

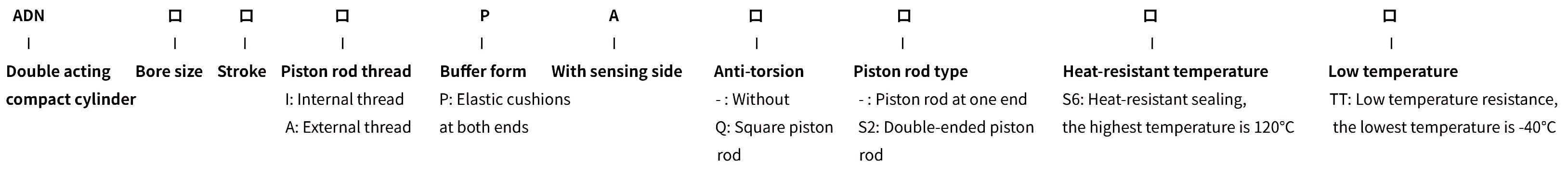

订购代码

ADN订购_

规格

缸径(毫米)

12

16

20

25

32

40

50

63

80

100

125

工作介质

洁净空气（40um过滤）

作用形式

双作用

单作用-推式、单作用-拉式

-

压力

双作用：0.1 至 1.0 Mpa（14 至 145 psi）

单作用：0.2 至 1.0 Mpa（28 至 145 psi）

工作温度

5至80℃

保证压力

1.5 兆帕（215 磅/平方英寸）

速度范围

双作用：30 至 500 mm/s 单作用：50 至 500 mm/s

行程耐受性

行程≤100 ^+1.0 行程>100 ^+1.5

坐垫型

保险杠

接口尺寸

M5X0.8

G1/8

G1/4

外形尺寸及结构

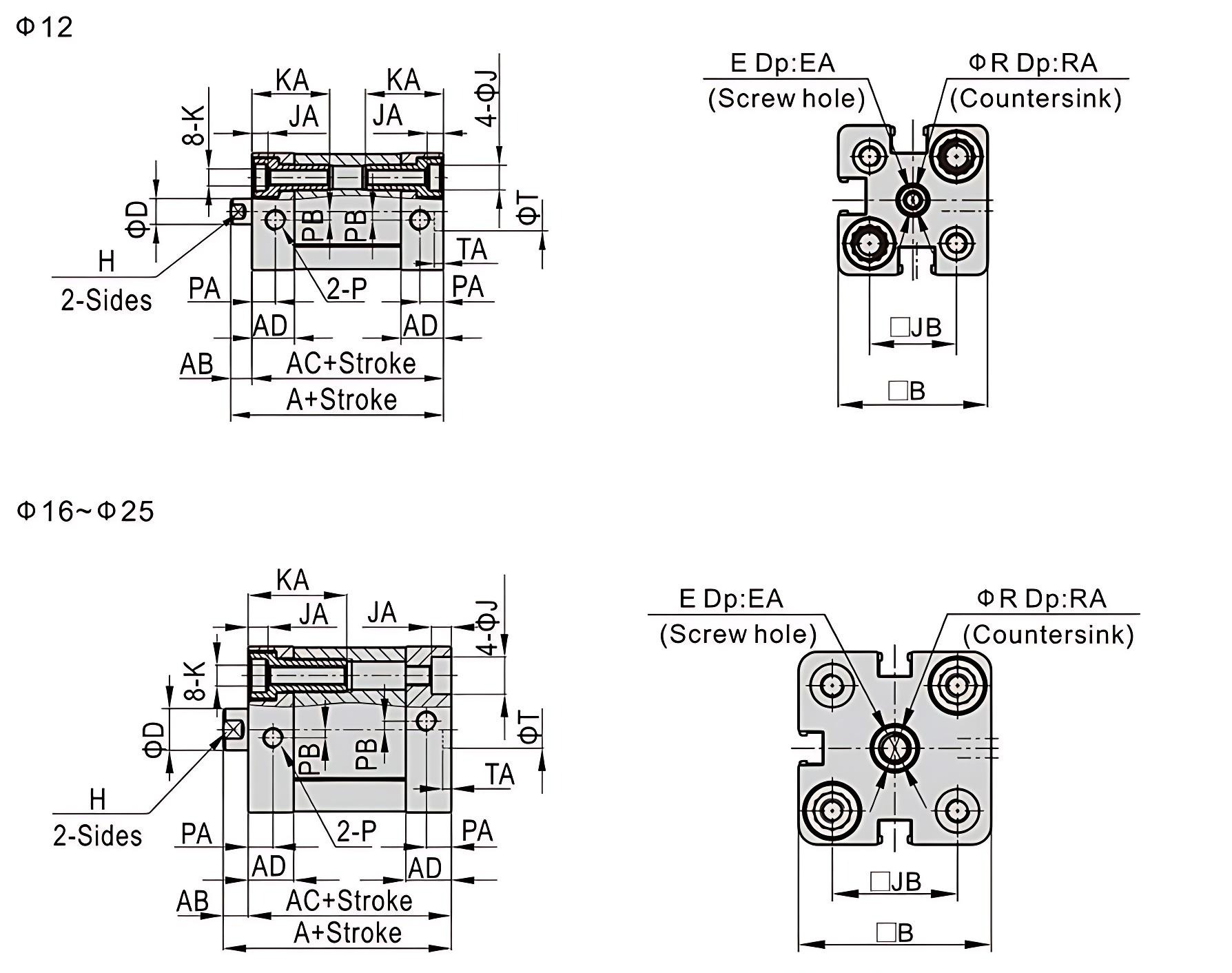

孔/标志	A	AB	AC	AD	B	D	E	EA	H	J	JA	JB	K	KA	P	PA	PB	R	RA	T	TA
12	40	5	35	10	27.5	6	M3X0.5	8	5	6	3.5	16	M4X0.7	18.5	M5X0.8	5.5	2	3.5	1.5	9	2.1
16	40	5	35	10	30	8	M4X0.7	10	7	6	3.5	18	M4X0.7	18.5	M5X0.8	5.5	2	4.5	1.5	9	2.1
20	43	6	37	10.5	35.5	10	M6X1.0	14	9	9	4.5	22	M5X0.8	23.5	M5X0.8	6	2	6.5	2.5	9	2.1
25	45	6	39	11	40	10	M6X1.0	14	9	9	4.5	26	M5X0.8	23.5	M5X0.8	6	2	6.5	2.5	9	2.1

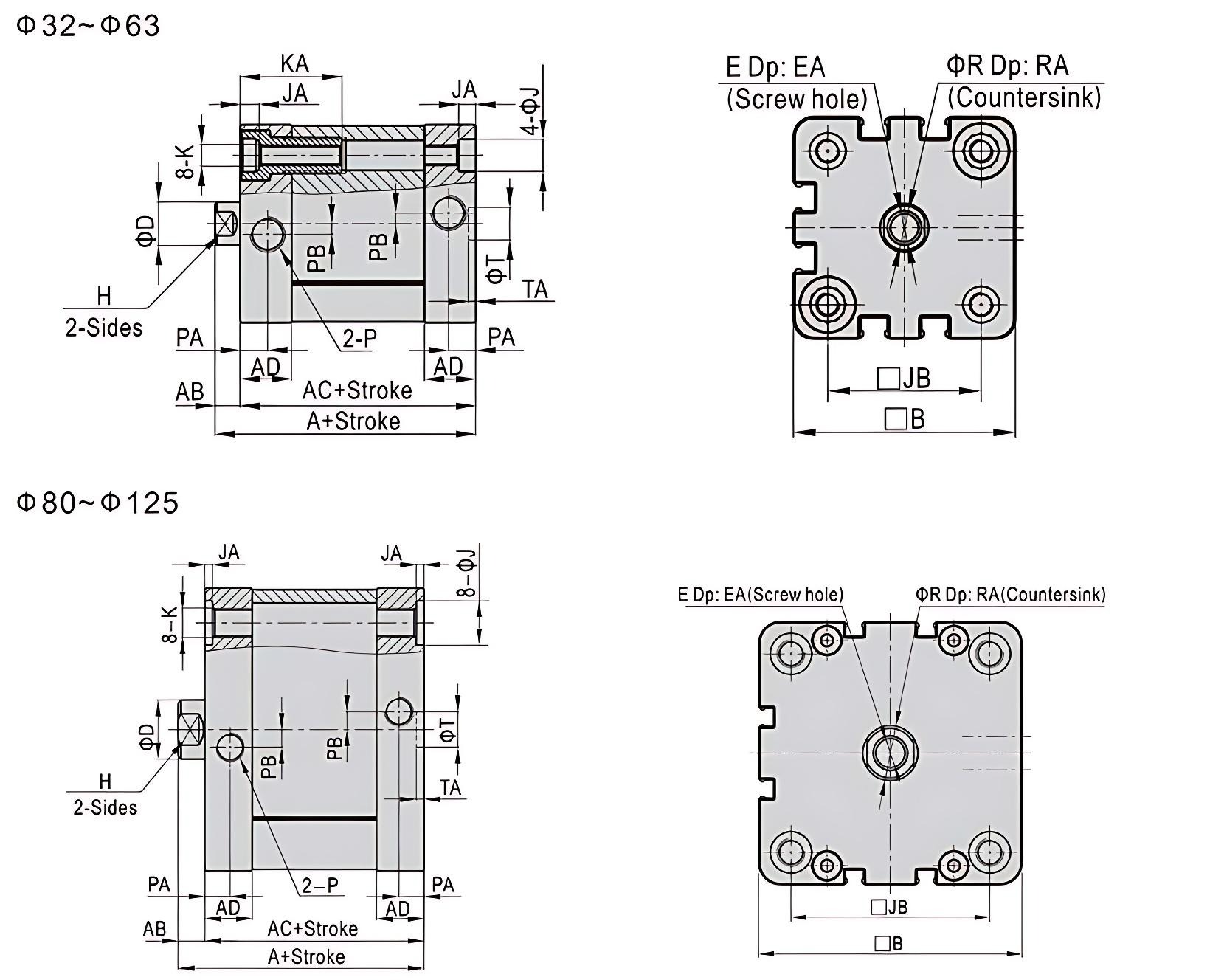

ADN 标准紧凑型气缸

孔/标志	A	AB	AC	AD	B	D	E	EA	H	J	JA	JB	K	KA	P	PA	PB	R	RA	T	TA
32	51	7	44	14	49.5	12	M8X1.25	16	10	9	4.5	32.5	M6X1.0	28.5	G1/8	7.5	3	8.5	3.5	9	2.1
40	52.5	7	45.5	14.5	55	12	M8X1.25	16	10	9	4.5	38	M6X1.0	28.5	G1/8	7.5	3	8.5	3.5	9	2.1
50	53.5	8	45.5	14.5	65.5	16	M10X1.5	20	13	11	4.5	46.5	M8X1.25	30.5	G1/8	7.5	3	10.5	4.5	12	2.6
63	57	8	49	15	75.5	16	M10X1.5	20	13	11	4.5	56.5	M8X1.25	30.5	G1/8	7.5	4	10.5	4.5	12	2.6
80	63	9	54	16	95.5	20	M12X1.75	20	17	15	2.5	72	M10X1.5	-	G1/8	8.5	6	12.5	6	12	2.6
100	76	9	67	19	113.5	20	M12X1.75	20	17	15	2.5	89	M10X1.5	-	G1/8	10.5	7	12.5	6	12	2.6
125	92	11	81	20	134.5	25	M16X2.0	25	21	-	-	110	M12X1.75	-	G1/4	10.5	8	16.5	7	12	2.6

ADN 标准紧凑型气缸

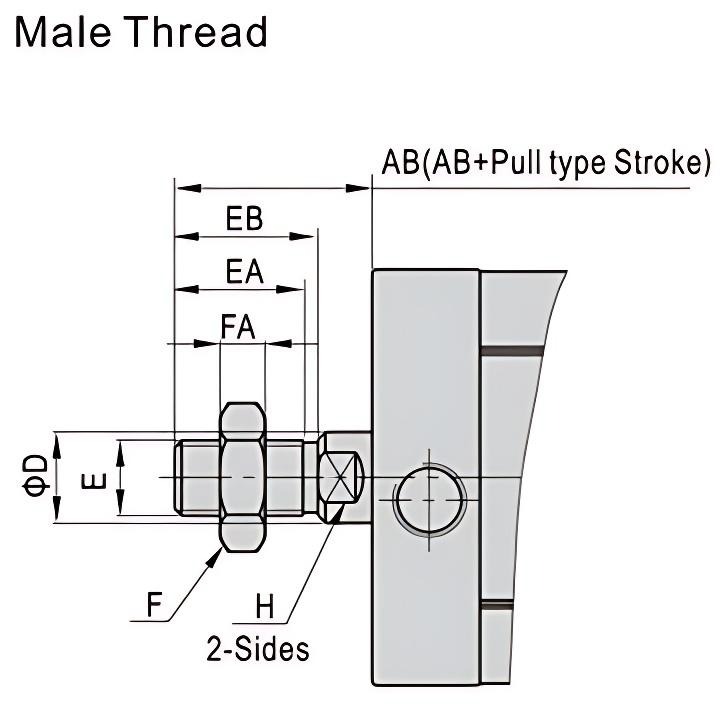

孔/标志	AB	D	E	EA	EB	F	FA	H
12	15	6	M5X0.8	9	10	8	4	5
16	17	8	M6X1.0	11	12	10	5	7
20	22	10	M8X1.25	15	16	12	6	9
25	22	10	M8X1.25	15	16	12	6	9
32	26	12	M10X1.25	17	19	17	6	10
40	26	12	M10X1.25	17	19	17	6	10
50	30	16	M12X1.25	20	22	17	7	13
63	30	16	M12X1.25	20	22	17	7	13
80	37	20	M16X1.5	26	28	23	8	17
100	37	20	M16X1.5	26	28	23	8	17
125	51	25	M20X1.5	38	40	26	10	21
