气动黄铜接头T型弯管快速接头


状态：

数量：



询问添加到购物篮

气动接头 主要功能就是连接气动元件，实现快速连接和断开，从而提高工作效率。

型号：
KQ
产品品牌：
WAALPC
产品编码：
7307190000

产品描述

1. 用于气动管路系统的快速气动管接头。

2. 多种管接头型号，满足您对气动管系统的所有需求。

3. 即使安装后，也可以自由改变管子的方向。

4. 镀镍金属机身确保防腐、防污染。

5. 所有R和NPT螺纹均预涂密封剂。

6. 所有圆柱螺纹均标配O型圈密封件。

技术参数

订购代码

规格

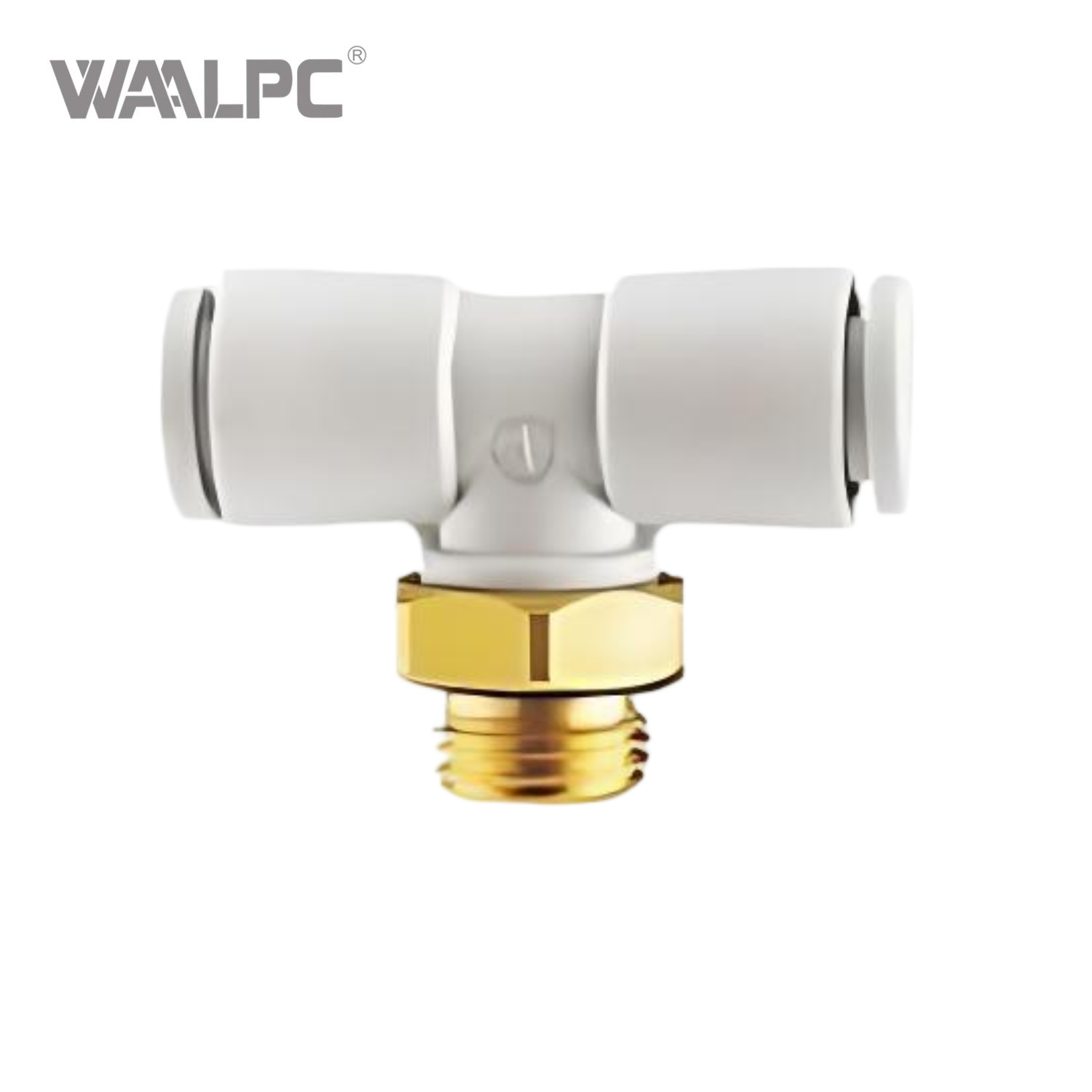

双管T型接头： Y-KQ2T（密封圈）

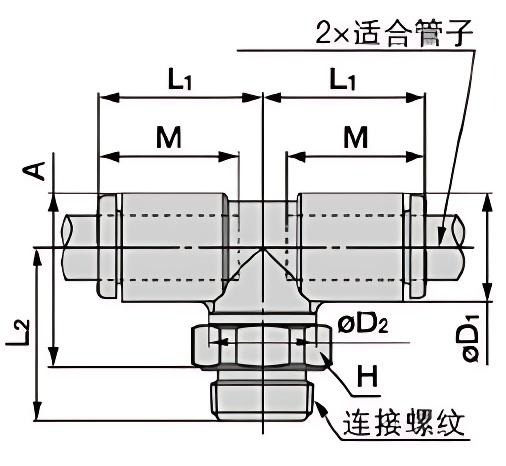

双管T型接头双管T 形接头Y-KQ2T（密封圈密封）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD1^注	ΦD2	L1	L2	A	M	重量（克）
Φ3.2	1/8	Y-KQ2T23-01口P	12	7.4	10	14.7	15.4	14.4	13.3	5.7
Φ3.2	1/4	Y-KQ2T23-02口P	17	7.4	10	14.7	19.3	15.3	13.3	14.9
Φ4	1/8	Y-KQ2T04-01口P	12	8.8	10	14.7	15.4	14.4	13.3	5.9
Φ4	1/4	Y-KQ2T04-02口P	17	8.8	10	14.7	18.8	15.5	13.3	15.2
Φ6	1/8	Y-KQ2T06-01口P	12	10.7	10	15.4	16.8	16.9	13.3	6.6
	1/4	Y-KQ2T06-02口P	17	10.7	10	15.4	20.2	18	13.3	15.9
	3/8	Y-KQ2T06-03口P	21	10.7	10	15.4	21.7	19.4	13.3	31.1
Φ8	1/8	Y-KQ2T08-01口P	12	13.6	10	16.4	18.1	19.6	14.2	8.3
	1/4	Y-KQ2T08-02口P	17	13.6	12	17.4	22.3	21.5	14.2	15.5
	3/8	Y-KQ2T08-03口P	21	13.6	12	17.4	23.8	22.9	14.2	30.4
Φ10	1/8	Y-KQ2T10-01口P	12	16.3	12	18.6	22.6	25.5	15.6	12.9
	1/4	Y-KQ2T10-02口P	17	16.3	17	19.3	26.1	26.6	15.6	20.5
	3/8	Y-KQ2T10-03口P	21	16.3	17	19.3	20.3	21.6	15.6	20.4
	1/2	Y-KQ2T10-04口P	27	16.3	17	19.3	24.9	23.4	15.6	47.7
Φ12	1/4	Y-KQ2T12-01口P	17	19	17	21.5	27.4	29.2	17	23.5
	3/8	Y-KQ2T12-02口P	21	19	17	21.5	27.4	29.2	17	23.6
	1/2	Y-KQ2T12-03口P	27	19	17	21.5	32	31	17	50.8
Φ16	1/4	Y-KQ2T16-01口P	17	23.8	17	25.1	29.6	33.9	20.6	31.7
	3/8	Y-KQ2T16-02口P	21	23.8	21	27.1	32.7	37	20.6	40.8
	1/2	Y-KQ2T16-03口P	27	23.8	21	27.1	32.7	36.2	20.6	66.8

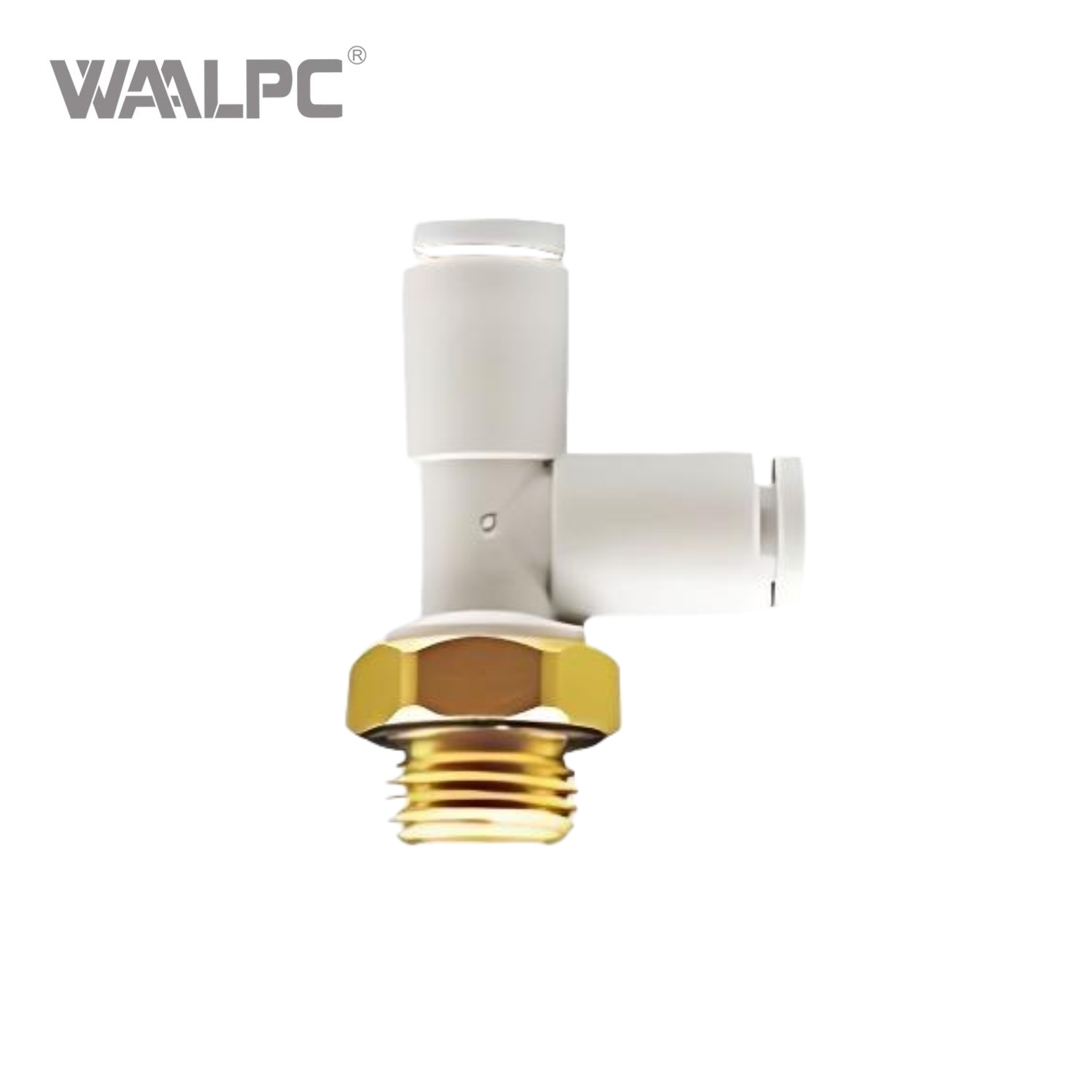

辅助用T型接头：Y-KQ2Y（密封圈）

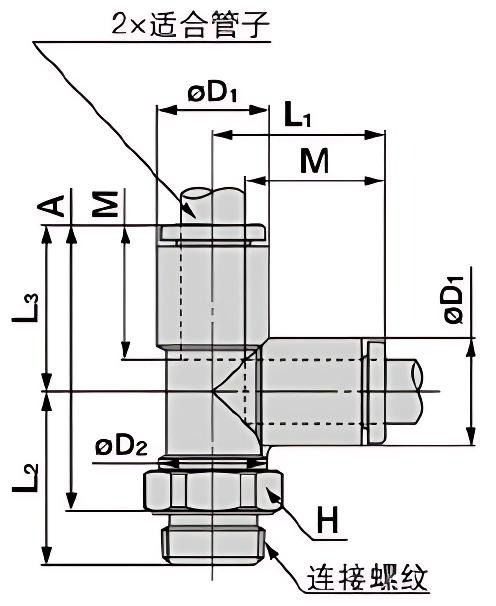

辅助T型接头辅助用T形接头Y-KQ2Y（密封圈密封）_

适用管道外径（毫米）	连接螺纹 (R)	型号	H （六边形的对边）	ΦD1	ΦD2	L1	L2	A	M	重量（克）
Φ3.2	1/8	Y-KQ2T23-01口P	12	7.4	10	14.9	15.9	25.7	13.3	5.7
Φ3.2	1/4	Y-KQ2T23-02口P	17	7.4	10	14.9	19.3	26.7	13.3	14.9
Φ4	1/8	Y-KQ2T04-01口P	12	8.8	10	15.4	15.4	25.6	13.3	6
Φ4	1/4	Y-KQ2T04-02口P	17	8.8	10	15.4	18.8	26.7	13.3	15.2
Φ6	1/8	Y-KQ2T06-01口P	12	10.7	10	16.4	17.1	28.3	13.3	6.7
	1/4	Y-KQ2T06-02口P	17	10.7	10	16.4	20.5	29.4	13.3	16
	3/8	Y-KQ2T06-03口P	21	10.7	10	16.4	22	30.8	13.3	31.2
Φ8	1/8	Y-KQ2T08-01口P	12	13.6	10	18.4	17.6	30.8	14.2	8.4
	1/4	Y-KQ2T08-02口P	17	13.6	12	18.4	22.5	33.4	14.2	15.6
	3/8	Y-KQ2T08-03口P	21	13.6	12	18.4	24	34.8	14.2	30.5
Φ10	1/8	Y-KQ2T10-01口P	12	16.3	12	20.9	22.5	38.2	15.6	13
	1/4	Y-KQ2T10-02口P	17	16.3	17	20.9	26	39.4	15.6	20.7
	3/8	Y-KQ2T10-03口P	21	16.3	17	20.9	25.7	39	15.6	20.6
	1/2	Y-KQ2T10-04口P	27	16.3	17	20.9	30.3	40.8	15.6	47.9
Φ12	1/4	Y-KQ2T12-01口P	17	19	17	23	27.5	43	17	23.8
	3/8	Y-KQ2T12-02口P	21	19	17	23	27.2	42.6	17	23.8
	1/2	Y-KQ2T12-03口P	27	19	17	23	31.8	44.5	17	51.1
Φ16	1/4	Y-KQ2T16-01口P	17	23.8	17	28.6	29.6	50.6	20.6	32.2
	3/8	Y-KQ2T16-02口P	21	23.8	21	28.6	32.7	53.7	20.6	41.3
	1/2	Y-KQ2T16-03口P	27	23.8	21	28.6	34.7	52.9	20.6	67.3

规格书下载

连接器详细参数KQ系列.pdf

优势

为什么选择我们？我们能为您做什么？

♦ 成立于2011年，在气动产品生产领域拥有超过13年以上的专业经验。
♦ 我们拥有强大的生产能力，月产量超过100000件。
◆我们拥有丰富的提供OEM/ODM服务的经验
。 ◆我们有严格的质量控制流程和快速响应的售后服务。
❖ 管理体系认证：ISO9001、CE、ROHS
❖ 我们拥有10多名研发技术专家。
❖ 销售网络由国内销售拓展至世界各地。
