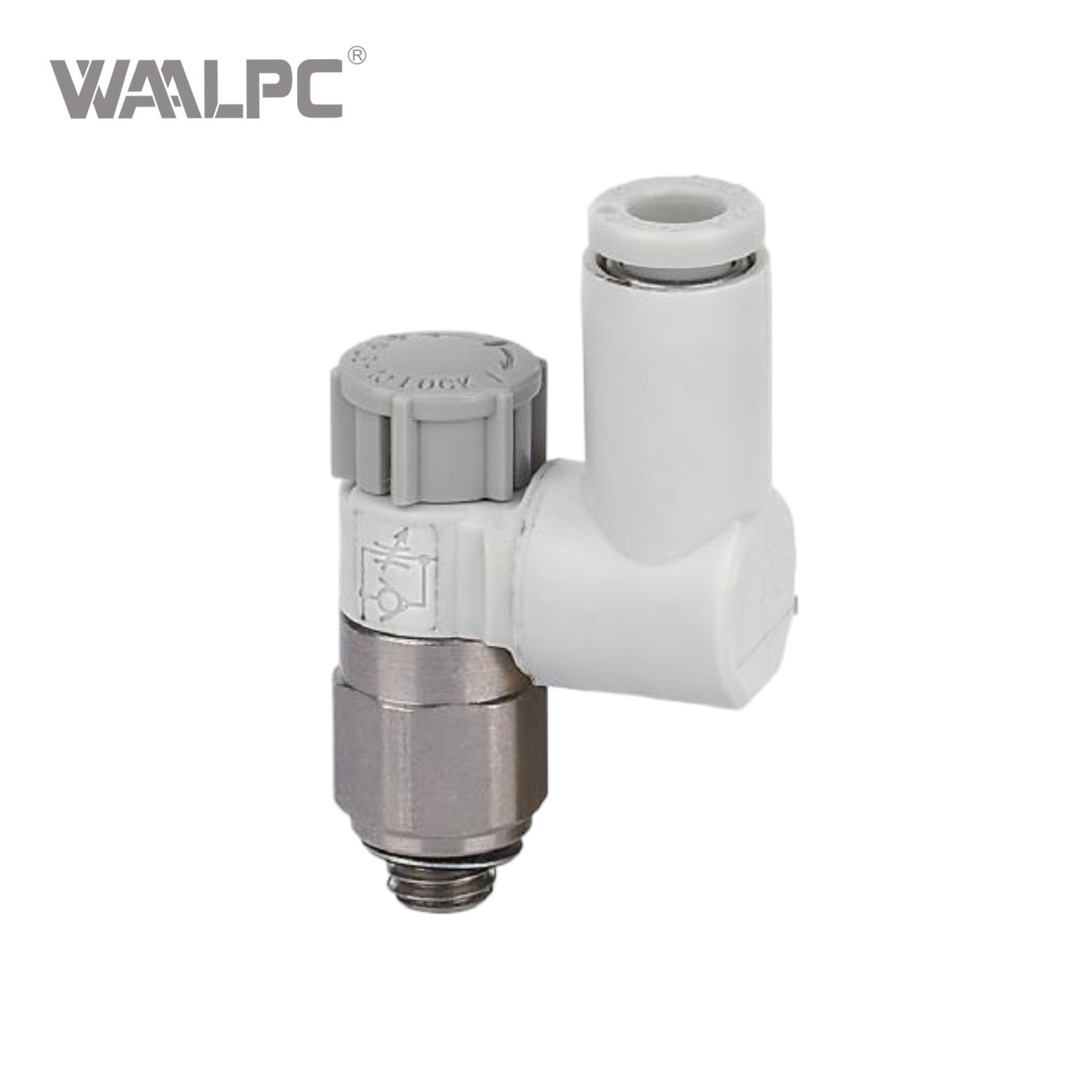

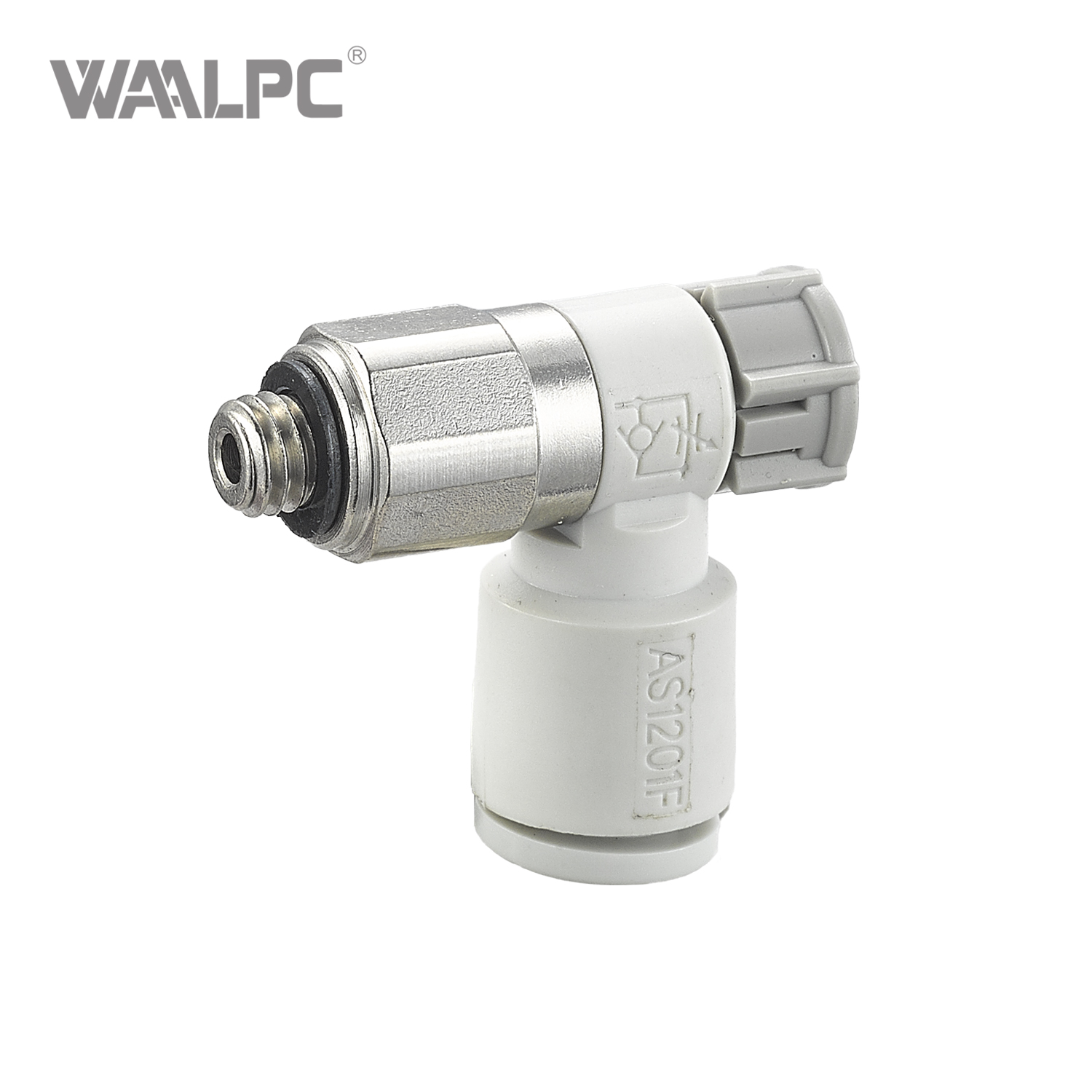

SMC通用型接头弯头 金属电磁控制阀速度控制器

1. 用于气动管路系统的快速气动管接头。

2. 多种管接头型号，满足您对气动管系统的所有需求。

3. 即使安装后，也可以自由改变管子的方向。

4. 镀镍金属机身确保防腐、防污染。

5. 所有R和NPT螺纹均预涂密封剂。

6. 所有圆柱螺纹均标配O型圈密封件。

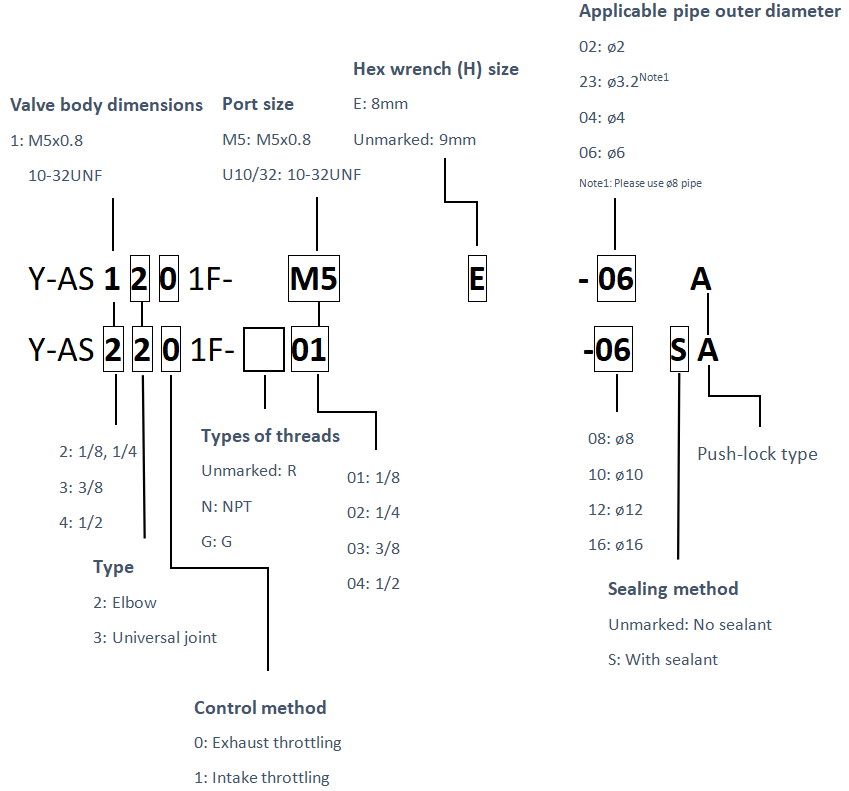

订购代码

规格

工作介质	空气
确保抗压能力	1.5兆帕
最大工作压力	1兆帕
最低工作压力	0.1MPa
环境温度和工作流体温度	-5~60℃(不结冰)
适用管道材质	尼龙、软尼龙、聚氨酯、FEP、PFA

结构

弯头型

密封方式：垫片密封

螺纹类型：M5、10-32UNF

（毫米）

型号	d	T	H	D1	D3	L1	L2	L3	L4注1		A注2		M	重量 （克）
									开锁	锁定	开锁	锁定
Y-AS12口1F-M5-02A	2	M5x0.8 10/32UNF	9 (8)	5.8	9.6	15.8	20.3	17.6	27.2	26.2	24.2	23.2	11.9	5
Y-AS12口1F-U10/32-02A
Y-AS12口1F-M5-23A	3.2			7.4		17.6	22						13.3
Y-AS12口1F-U10/32-23A
Y-AS12口1F-M5-04A	4			8.8
Y-AS12口1F-U10/32-04A
Y-AS12口1F-M5-06A	6			10.4		18.6	23.5	16.9						6
Y-AS12口1F-U10/32-06A

注1：  参考尺寸

注2：  攻丝后参考尺寸

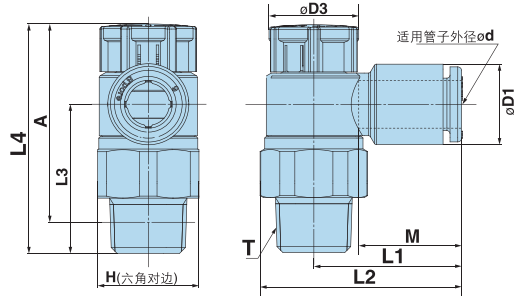

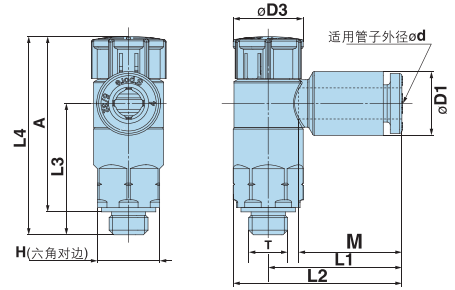

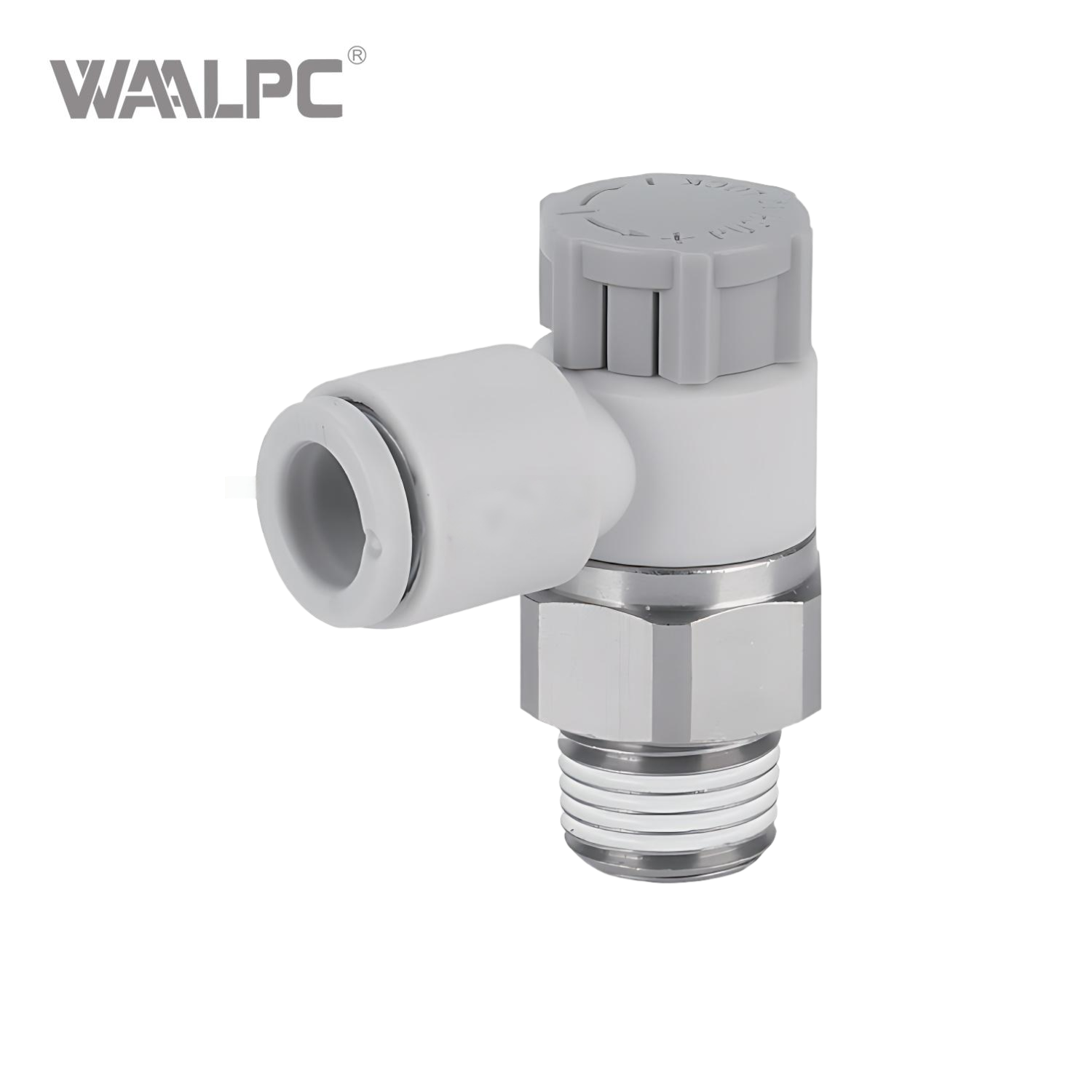

弯头型

密封方式: 密封胶

螺纹类型：R、NPT

（毫米）

型号	d	T	H	D1	D3	L1	L2	L3	L4注1		A注2		M	重量 （克）
									开锁	锁定	开锁	锁定
Y-AS22口1F-01-23(S)A	3.2	1/8	13	7.4	12.3	19.1	26.2	19.2	30.6	29.2	27.5	26.1	13.3	9（9）
Y-AS22口1F-01-04(S)A	4			8.8
Y-AS22口1F-01-06(S)A	6			10.7										10（9）
Y-AS22口1F-01-08(S)A	8			13.6		22.4	29.5						14.2	11(10)
Y-AS22口1F-01-10(S)A	10			16.2		25.3	32.4						15.6	12（11）
Y-AS22口1F-02-23(S)A	3.2	1/4	17	7.2	13.5	20.9	30.2	23	37	35.4	31.5	29.9	13.3	18(19)
Y-AS22口1F-02-04(S)A	4			8.8
Y-AS22口1F-02-06(S)A	6			10.7		23.4	32.7
Y-AS22口1F-02-08(S)A	8			13.6		23.9	33.2						14.2	19(20)
Y-AS22口1F-02-10(S)A	10			16.2		26.9	36.2						15.6	20(21)
Y-AS32口1F-02-06(S)A	6	1/4	19	10.7	16.6	21.8	32.1	36.9	50	48.6	44.5	43.1	13.3	40(40)
Y-AS32口1F-02-08(S)A	8			13.6		22.7	33						14.2	41(41)
Y-AS32口1F-02-10(S)A	10			16.2		26.7	37	36.2					15.6	42(42)
Y-AS32口1F-02-12(S)A	12			19		29.7	40	35					17	43(43)
Y-AS32口1F-03-06(S)A	6	3/8	19	10.7	16.6	21.8	32.1	28.8	42.3	40.7	37.1	35.5	13.3	31(32)
Y-AS32口1F-03-08(S)A	8			13.6		22.7	33						14.2
Y-AS32口1F-03-10(S)A	10			16.2		26.7	37	28					15.6	32(33)
Y-AS32口1F-03-12(S)A	12			19		29.7	40	26.8					17	34(35)
Y-AS42口1F-04-10(S)A	10	1/2	24	16.2	18.8	27.4	40.3	36.2	50.8	49.6	43.7	42.5	15.6	54(53)
Y-AS42口1F-04-12(S)A	12			19		30.8	35.1	35.1					17	56(55)
Y-AS42口1F-04-16(S)A	16			23.8		34.8	32.7	32.7					20.6	60(59)

注1：参考尺寸

注2：攻丝后参考尺寸

注3：(      )代表NPT螺纹尺寸

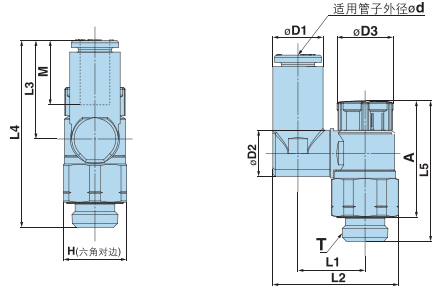

万向接头

密封方式：垫片密封

螺纹类型：M5、10-32UNF

型号	d	T	H	D1	D2	D3	L1	L2	L3	L4	L5注1		A注2		M	重量 （克）
											开锁	锁定	开锁	锁定
Y-AS13口1F-M5-23A	3.2	M5x0.8 10/32UNF	9 (8)	7.4	9.6	9.6	11.6	19.4	17.8	34.3	27.2	26.2	24.2	23.2	13.3	6
Y-AS13口1F-U10/32-04A
Y-AS13口1F-M5-04A	4			8.8			11.5	20.4
Y-AS13口1F-U10/32-04A
Y-AS13口1F-M5-06A	6			10.7				21.4	20.4	36.6
Y-AS13口1F-U10/32-06A

注1：参考尺寸

注2：攻丝后参考尺寸

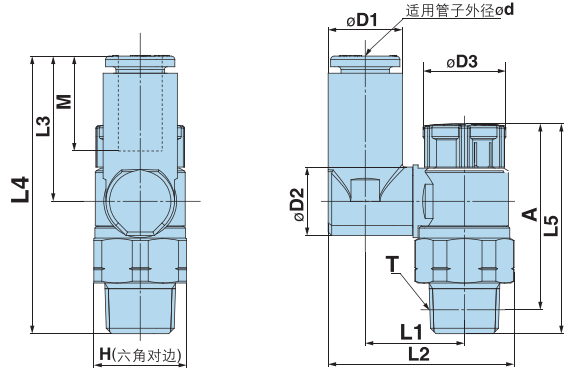

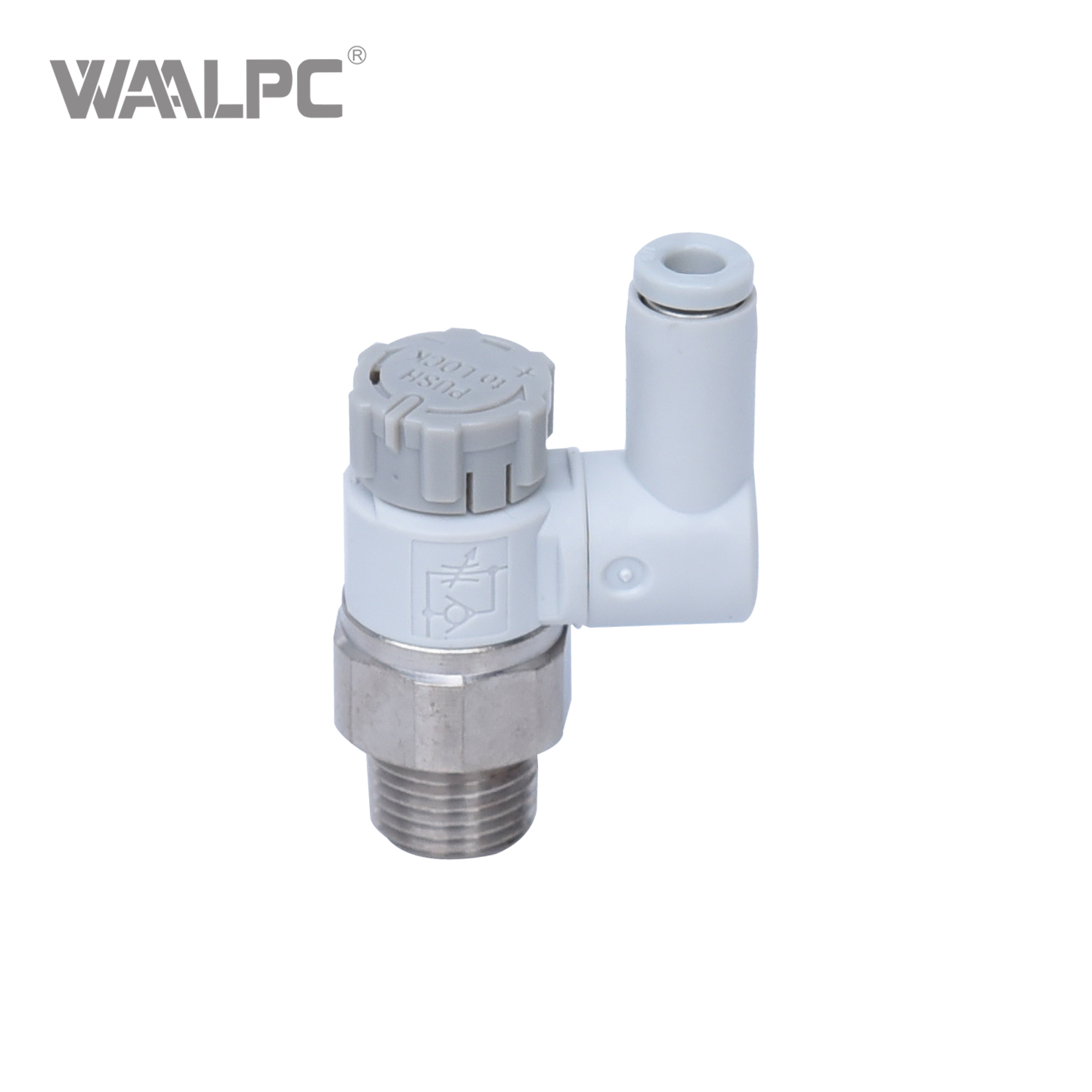

万向接头

密封方式: 密封胶

螺纹类型：R、NPT

模型	d	T	H	D1	D2	D3	L1	L2	L3	L4	L5注1		A注2		M	重量 （克）
											开锁	锁定	开锁	锁定
Y-AS23口1F-01-23(S)A	3.2	1/8	13	7.4	9.6	12	13.3	24	17.5	36	30.6	29.2	27.5	26.1	13.3	10(10)
Y-AS23口1F-01-04(S)A	4			8.8			13.9	25.1
Y-AS23口1F-01-06(S)A	6			10.7				26.2	20.4	38.8						11(10)
Y-AS23口1F-01-08(S)A	8			13.6	10.2		16.4	30.1	20.5	40.3					14.2	12(12)
Y-AS23口1F-02-04(S)A	4	1/4	17	8.8	12.9	13	16.5	29.9	17.5	40.5	37	35.4	31.5	29.9	13.3	19(20)
Y-AS23口1F-02-06(S)A	6			10.7			19	33.8	21.4	44.6						21(22)
Y-AS23口1F-02-08(S)A	8			13.6				34.9	22.5	46.5					14.2	22(22)
Y-AS23口1F-02-10(S)A	10			16.2			20.9	38.1	24.7	47.8					15.6	23(24)
Y-AS33口1F-02-06(S)A	6	1/4	19	10.7	12.9	16.6	20.2	36	21.4	57.8	50	48.6	44.5	43.1	13.3	42(42)
Y-AS33口1F-02-08(S)A	8			13.6				37.1	22.5	59.9					14.2	43(43)
Y-AS33口1F-02-10(S)A	10			16.2	17.4		23	41.2	26.1	62.5					15.6	46(46)
Y-AS33口1F-02-12(S)A	12			19				42.5	28.6	64.7					17	48(48)
Y-AS33口1F-03-06(S)A	6	3/8	19	10.7	12.9	16.6	20.2	36	21.4	50.3	42.3	40.7	37.1	35.5	13.3	34(35)
Y-AS33口1F-03-08(S)A	8			13.6				37.1	22.5	52.2					14.2	35(36)
Y-AS33口1F-03-10(S)A	10			16.2	17.4		23	41.2	26.1	55.2					15.6	38(39)
Y-AS33口1F-03-12(S)A	12			19				42.5	28.6	57.5					17	40(41)
Y-AS43口1F-04-10(S)A	10	1/2	24	16.2	17.4	18.8	25.6	46.4	26.1	61.2	50.8	49.6	43.7	42.5	15.6	61(59)
Y-AS43口1F-04-12(S)A	12			19	21		26.2	48.3	28.6	63.4					17	64(63)

注1：参考尺寸

注2：攻丝后参考尺寸

注3：(     )代表NPT螺纹尺寸

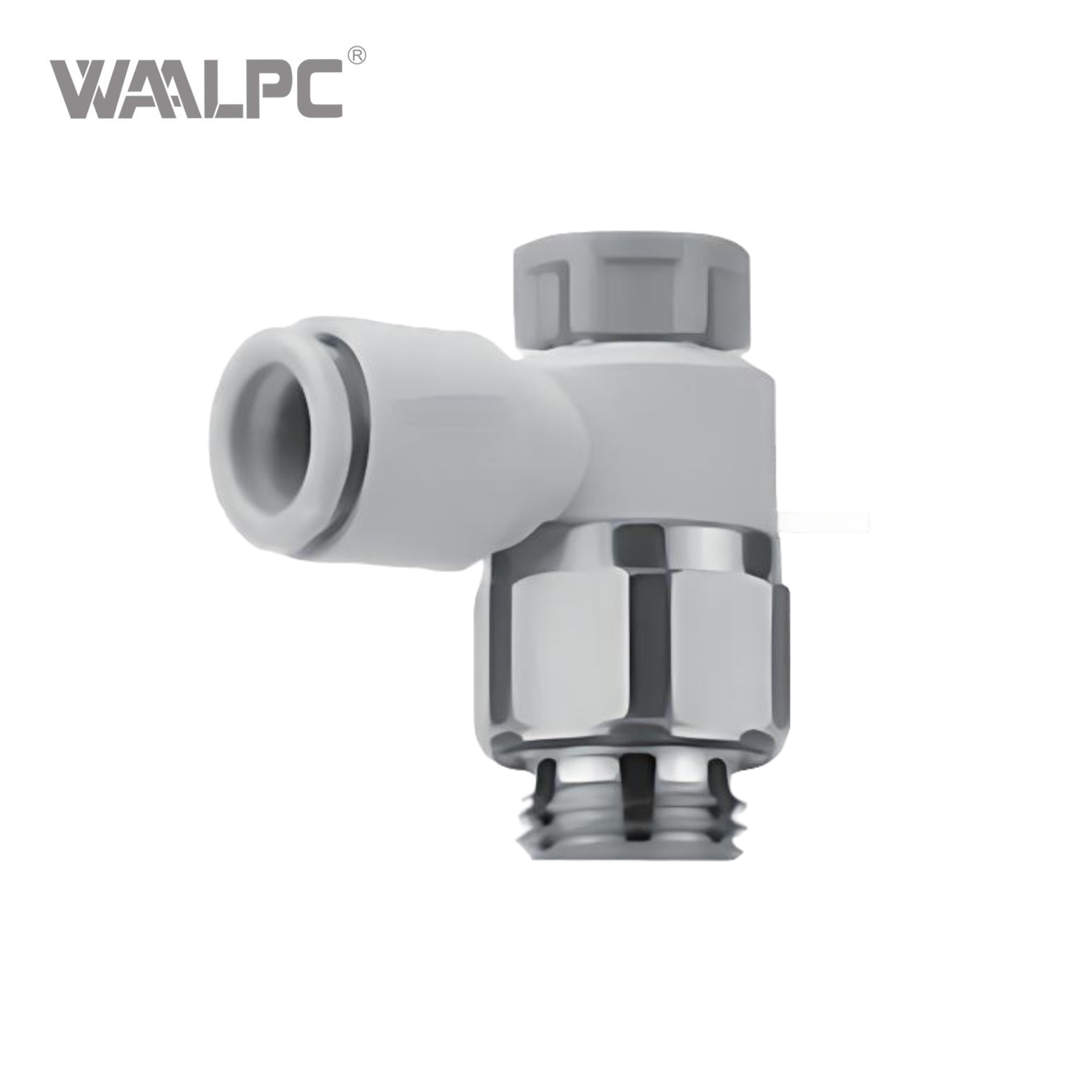

弯头型

密封方式：密封圈密封

螺纹类型：G

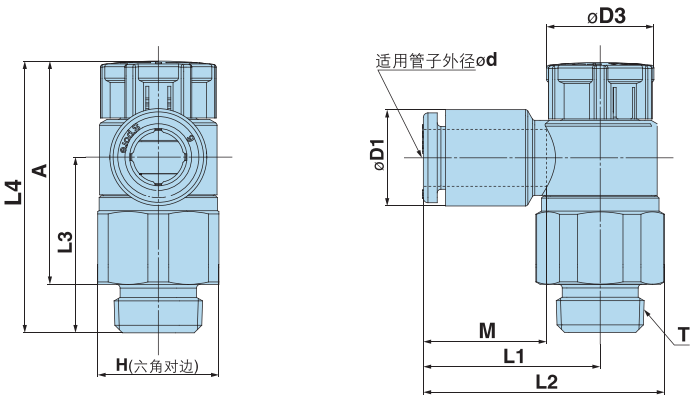

型号	d	T	H	D1	D3	L1	L2	L3	L4		A		M	重量 （克）
									开锁	锁定	开锁	锁定
Y-AS22口1F-G01-23A	3.2	1/8	13	7.2	12	19.1	26.2	18.8	30.3	28.9	24.8	23.4	13.3	10
Y-AS22口1F-G01-04A	4			8.2
Y-AS22口1F-G01-06A	6			10.4
Y-AS22口1F-G01-08A	8			13.2		22.4	29.5						14.2	11
Y-AS22口1F-G01-10A	10			15.9		25.3	32.4						15.6	12
Y-AS22口1F-G02-23A	3.2	1/4	17	7.2	13	20.9	30.2	22.6	36.6	35	30.1	28.5	13.3	21
Y-AS22口1F-G02-04A	4			8.2
Y-AS22口1F-G02-06A	6			10.4		23.4	32.7
Y-AS22口1F-G02-08A	8			13.2		23.9	33.2						14.2	22
Y-AS22口1F-G02-10A	10			15.9		26.9	36.2						15.6	23
Y-AS32口1F-G02-06A	6	1/2	21	10.4	16.6	21.8	33	36.4	50	48.4	43.5	41.9	13.3	50
Y-AS32口1F-G02-08A	8			13.2		22.7	33.9						14.2
Y-AS32口1F-G02-10A	10			15.9		26.7	37.9	35.7					15.6	52
Y-AS32口1F-G02-12A	12			18.5		29.7	40.9	34.5					17	53
Y-AS32口1F-G03-06A	6	3/8	21	10.4	16.6	21.8	33	28.7	42.3	40.7	34.8	33.2	13.3	38
Y-AS32口1F-G03-08A	8			13.2		22.7	33.9						14.2	39
Y-AS32口1F-G03-10A	10			15.9		26.7	37.9	28					15.6	40
Y-AS32口1F-G03-12A	12			18.5		29.7	40.9	26.58					17	42
Y-AS42口1F-G04-10A	10	1/2	27	15.9	18.8	27.4	41.8	36.2	50.8	49.2	41.8	40.2	15.6	72
Y-AS42口1F-G04-12A	12			18.5		20.8	45.2	35.1					17	74
Y-AS42口1F-G04-16A	16			23.8		34.8	49.2	32.7					20.6	78

万向接头

密封方式：密封圈密封

螺纹类型：G

型号	d	T	H	D1	D2	D3	L1	L2	L3	L4	L5		A		M	重量 （克）
											开锁	锁定	开锁	锁定
Y-AS22口1F-G01-23A	3.2	1/8	13	7.2	9.6	12	13.3	24.0	17.5	35.7	30.3	28.9	24.8	23.4	13.3	10
Y-AS22口1F-G01-04A	4			8.2			13.9	25.1								11
Y-AS22口1F-G01-06A	6			10.4				26.2	20.4	38.5						11
Y-AS22口1F-G01-08A	8			13.2	10.2		16.4	30.1	21.5	39.7					14.2	12
Y-AS22口1F-G02-04A	4	1/4	17	8.2	12.9	13	16.5	29.9	17.5	40.1	36.6	35	30.1	28.5	13.3	22
Y-AS22口1F-G02-06A	6			10.4			19	33.8	21.4	43.9						24
Y-AS22口1F-G02-08A	8			13.2				34.9	23.5	46.0					14.2	25
Y-AS22口1F-G02-10A	10			15.9			20.9	38.1	24.7	47.3					15.6	26
