免工具面板安装(新) :采用简单的推锁机构,方便面板安装,显着减少安装工时。
改进的流量再现性: 实现更一致和可重复的流量控制。
轻量化设计:产品重量减轻约27%。
标准化镀镍: 非电解镀镍作为标准规格提供,可增强耐腐蚀性和外观。
订购代码
Y - AS 200 2F - 06 A
I I I I
阀体尺寸 带快接管件适用 管道外径 推锁式
100: M5 基准 23: ø3.2注1
200: 1/8 基准 04: ø4
205: 1/4 基准 06: ø6
300: 3/8 基准 08: ø8
400: 1/2 基准 10: ø10
12: ø12
注1: ø请使用1/8''管
规格
| 工作介质 | 空气 |
| 确保抗压能力 | 1.5兆帕 |
| 最大工作压力 | 1兆帕 |
| 最低工作压力 | 0.1兆帕 |
| 环境温度和工作流体温度 | -5~60℃(不结冰) |
| 适用管道材质 | 尼龙、软尼龙、聚氨酯、FEP、PFA |

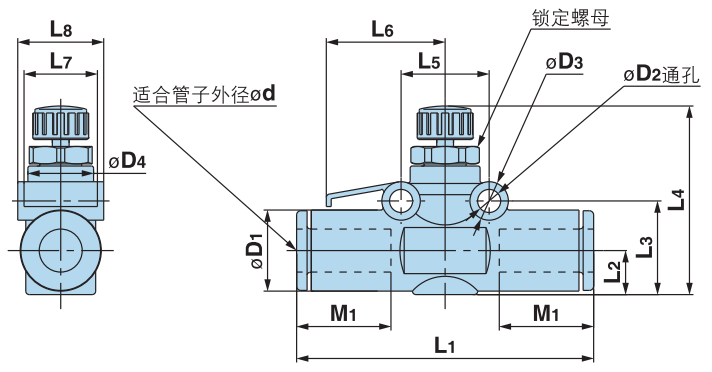

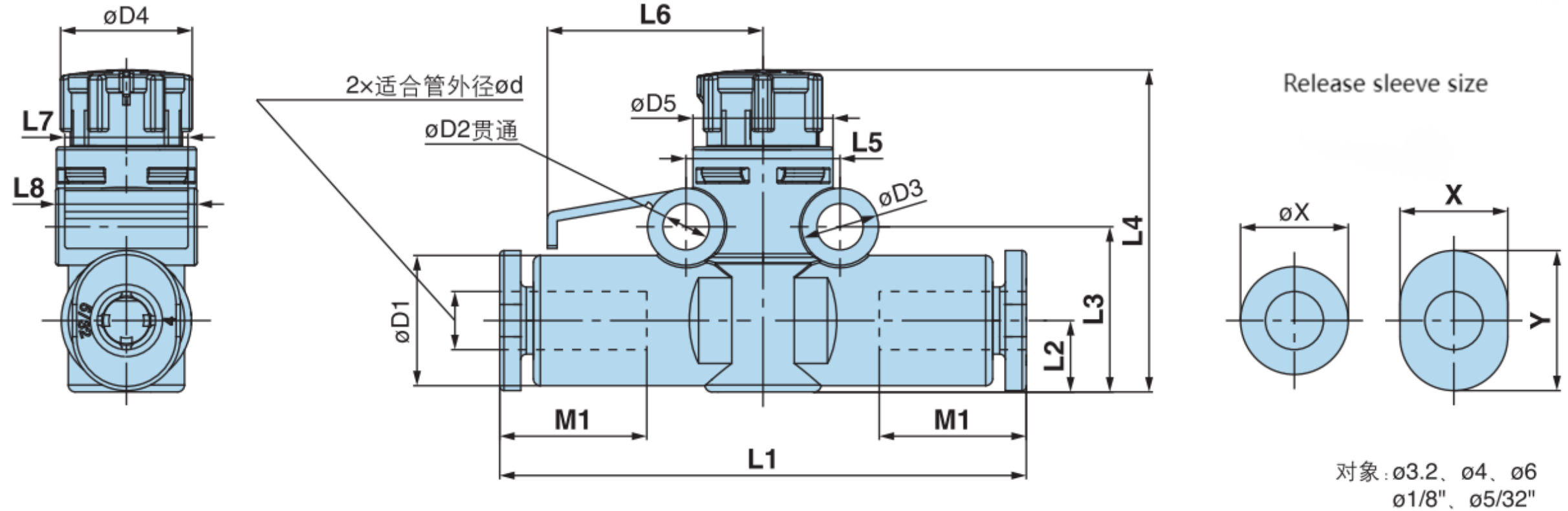

结构


公制尺寸
| 型号 | 适用管道外径 Ød | ØD1 | 释放套筒尺寸 | ØD2 | ØD3 | ØD4 | ØD5 | L1 | L2 | L3 | L4注 | L5 | L6 | L7 | L8 | M1 | 重量 (克) | ||
| ØX(X) | Y | 最大值 | 最小值 | ||||||||||||||||
| Y-AS1002F口-23A | 3.2 | 8.4 | 6.7 | - | 3.3 | 5.5 | 9.6 | 10.2 | 36.6 | 5.1 | 11.8 | 24.1 | 23.0 | 11.0 | 15.8 | 8.8 | 10.1 | 13.5 | 3.7 |
| Y-AS1002F口-04A | 4 | 9.8 | 7.7 | - | 37.2 | 4.0 | |||||||||||||
| Y-AS1002F口-06A | 6 | 11.8 | 9.7 | - | 40 | 6.1 | 12.8 | 24.9 | 23.9 | 12.4 | 5.0 | ||||||||
| Y-AS2002F口-04A | 4 | 9.8 | 7.74 | - | 3.3 | 5.5 | 12.3 | 12.3 | 41.2 | 6.3 | 13.4 | 31.3 | 29.9 | 12.6 | 17.4 | 10.5 | 12.4 | 13.5 | 6.1 |
| Y-AS2002F口-06A | 6 | 11.8 | 9.7 | - | 43.1 | 6.9 | |||||||||||||
| Y-AS2052F口-06A | 6 | 13.2 | 11.5 | - | 4.3 | 8.0 | 13.4 | 16 | 51.9 | 7.6 | 17.2 | 36.2 | 34.6 | 17.0 | 23.2 | 12.0 | 16.1 | 13.5 | 11.8 |
| Y-AS2052F口-08A | 8 | 15.5 | 13.5 | - | 55.8 | 8.5 | 18.2 | 37 | 35.4 | 14.6 | 13.8 | ||||||||
| Y-AS3002F口-06A | 6 | 13.2 | 11.5 | - | 4.3 | 8.0 | 16.5 | 20.4 | 57.4 | 9.8 | 22 | 42.6 | 41.3 | 22.0 | 25.0 | 12.0 | 20.5 | 13.5 | 18.1 |
| Y-AS3002F口-08A | 8 | 15.5 | 13.5 | - | 63.8 | 14.6 | 20.0 | ||||||||||||
| Y-AS3002F口-10A | 10 | 18.7 | 16.5 | - | 69 | 16.4 | 24.8 | ||||||||||||
| Y-AS3002F口-12A | 12 | 21.2 | 18.5 | - | 73.9 | 10.9 | 22.8 | 43.6 | 42.1 | 22.1 | 18.4 | 29.1 | |||||||
| Y-AS4002F口-10A | 10 | 18.7 | 16.5 | - | 4.3 | 8.0 | 18.8 | 26.2 | 75 | 11.3 | 23.7 | 51.6 | 50 | 28.0 | 33.0 | 14.0 | 26.2 | 16.4 | 36.3 |
| Y-AS3002F口-12A | 12 | 21.7 | 18.5 | - | 78.8 | 18.4 | 42.0 | ||||||||||||


| 模型 | 适用管道外径 Ød | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4注 | L5 | L6 | L7 | L8 | M1 | 重量 (克) | |
| 最大值 | 最小值 | |||||||||||||||
| Y-AS1002F-04 | 4 | 8.8 | 3.3 | 5.5 | 9.2 | 36.5 | 4.9 | 11 | 25.5 | 21.5 | 11 | 15.2 | 8.8 | 10 | 13.5 | 5.5 |
| Y-AS1002F-06 | 6 | 10.7 | 37.5 | 5.5 | 11.8 | 26.5 | 22.5 | 12 | 6.5 | |||||||
| Y-AS2002F-04 | 4 | 8.8 | 3.3 | 5.5 | 10.2 | 39.5 | 4.9 | 11.3 | 30 | 26 | 12.6 | 17 | 10.5 | 11.5 | 8.5 | |
| Y-AS2002F-06 | 6 | 10.7 | 41.5 | 5.5 | 12.6 | 30.5 | 26.5 | 11.5 | 9.5 | |||||||
| Y-AS2052F-06 | 6 | 10.7 | 4.3 | 7.8 | 14.2 | 45 | 6.4 | 14.9 | 35.2 | 30 | 17 | 19.5 | 12 | 15.5 | 19 | |
| Y-AS2052F-08 | 8 | 13.9 | 49 | 7.2 | 15.9 | 35.2 | 30 | 15.5 | 14.5 | 22 | ||||||
| Y-AS3002F-06 | 6 | 10.7 | 4.3 | 8 | 19.4 | 51.8 | 6.4 | 17 | 37.5 | 32 | 22 | 23 | 12 | 20.4 | 13.5 | 36 |
| Y-AS3002F-08 | 8 | 13.9 | 55 | 7.2 | 17.5 | 37.5 | 32 | 14.5 | 38 | |||||||
